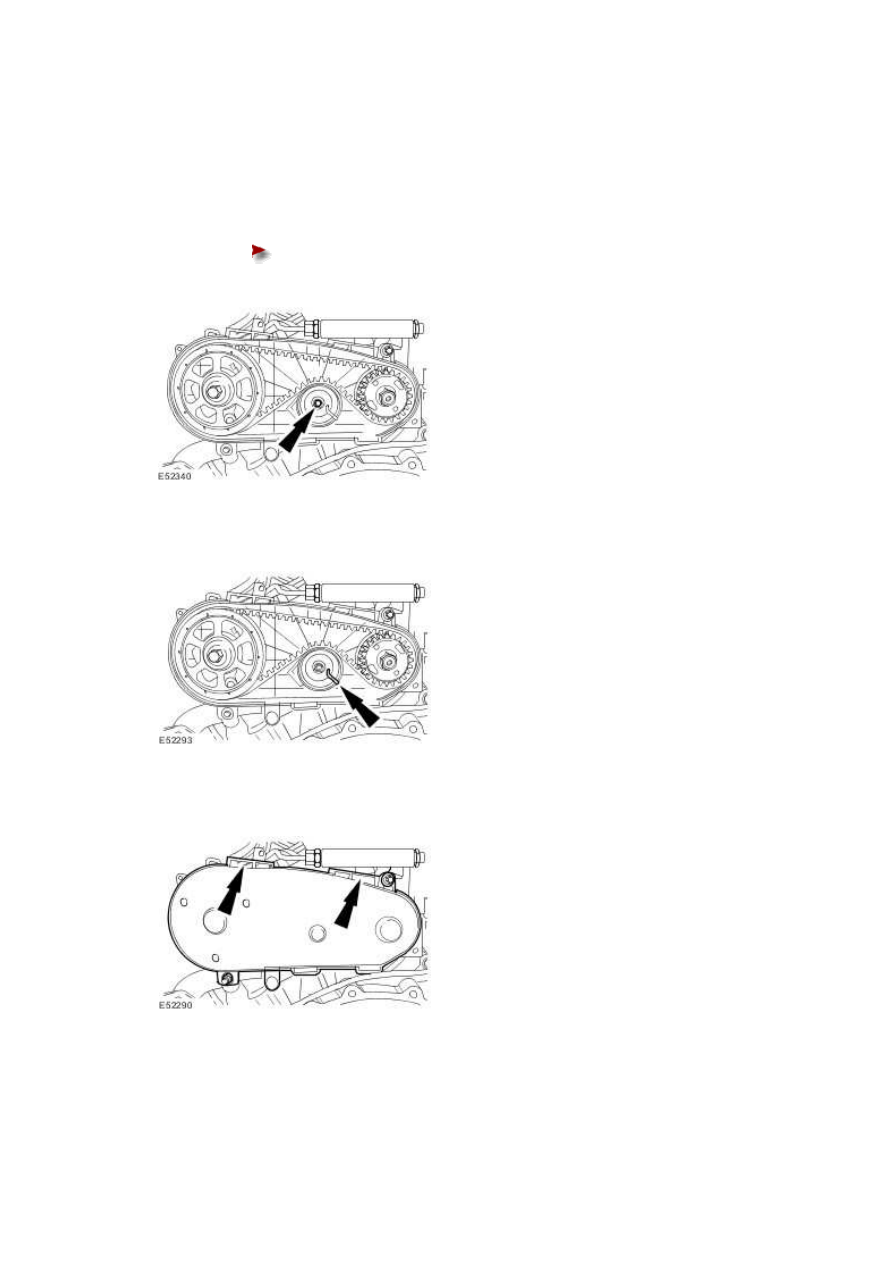

Do not remove the fuel injection pump belt tensioner locking pin before installing the

tensioner.





Install the fuel injection pump belt tensioner retaining bolt.





Tighten to 25 Nm.











5 . Remove and discard the fuel injection pump belt tensioner locking pin.







6 . Install the fuel injection pump belt cover.







7 . Install the secondary bulkhead centre panel.

For additional information, refer to Secondary Bulkhead Center Panel

4

.



NOTE:





8 . Connect the battery ground cable.

For additional information, refer to Battery Connect (86.15.15)







www.

Fuel Injection Pump Pulley

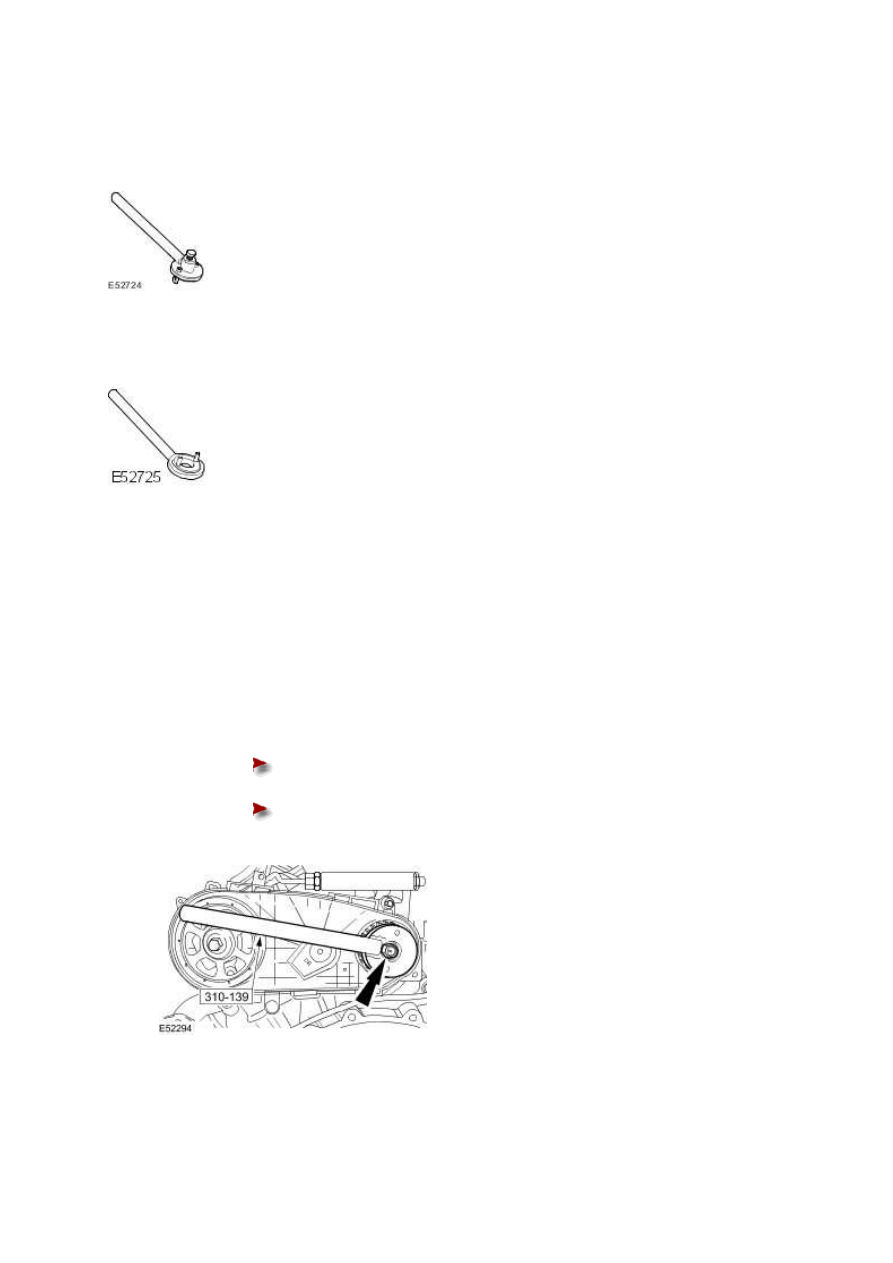

Special Service Tools





Reaction arm - fuel pump pulley

303-138







Holder - fuel pump pulley

303-139

Removal



1 . Remove and discard the fuel injection pump belt.

For additional information, refer to Fuel Injection Pump Belt





2 . Remove the injection pump pulley retaining nut.





Using the special tool, retain the fuel injection pump pulley.







Remove the special tool.











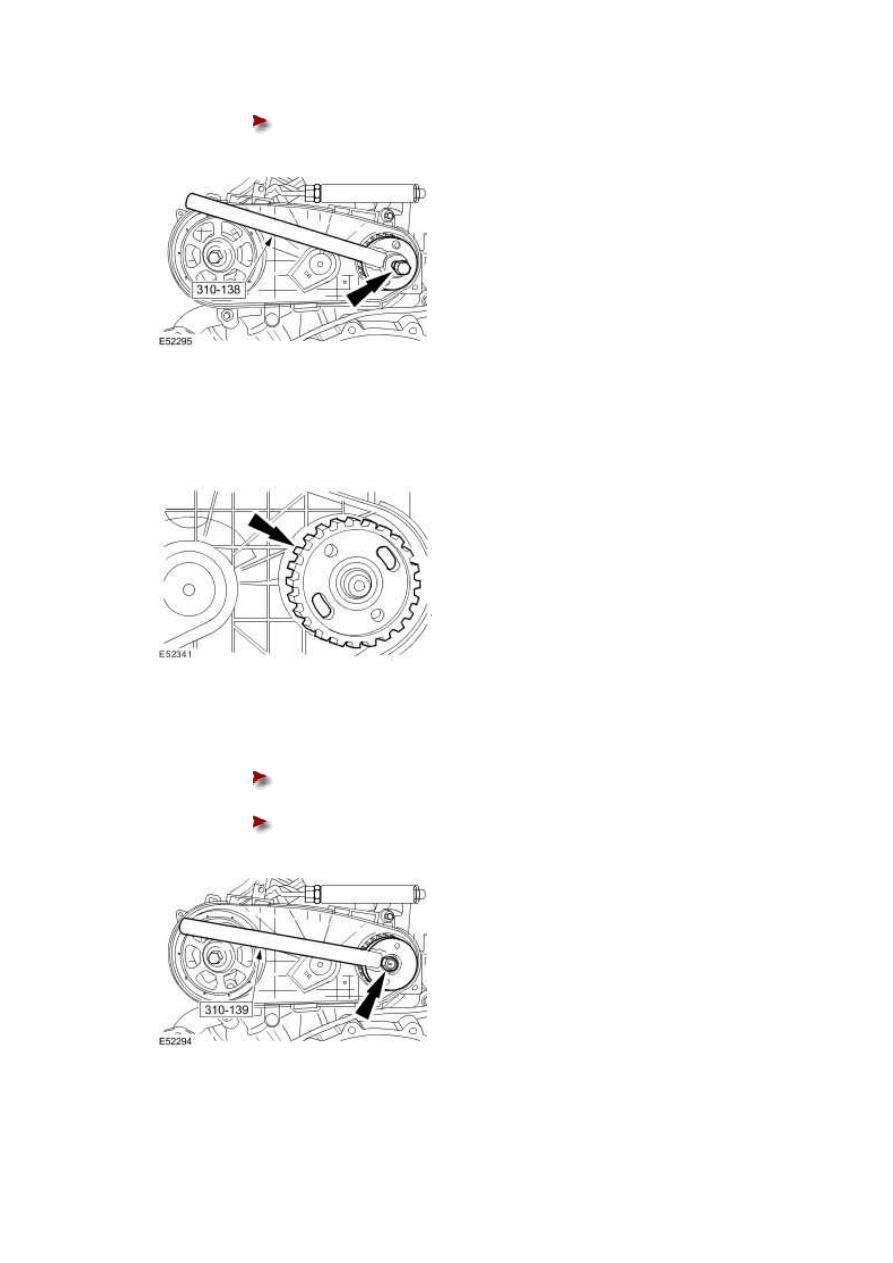

3 . Using the special tool, remove the fuel injection pump pulley.





Remove the special tool.











Installation



1 . Install the fuel injection pump pulley.







2 . Install the retaining nut.





Using the special tool, retain the fuel injection pump pulley.







Tighten to 50 Nm.











3 . Install a new fuel injection pump belt.

For additional information, refer to Fuel Injection Pump Belt
