Jaguar XJ (X350). Manual - part 733







Installation

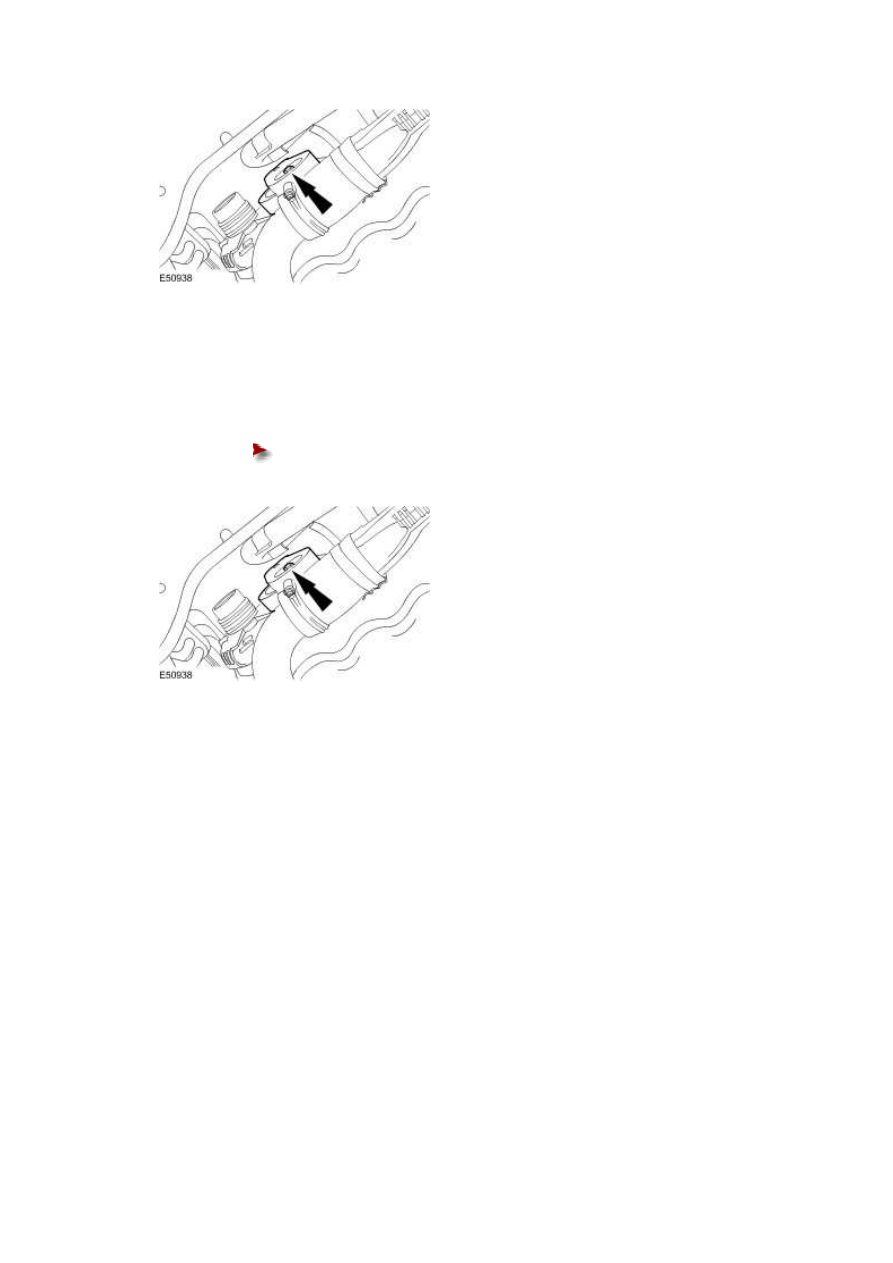

1 . To install, reverse the removal procedure.





Tighten to 47 Nm.













Fuel Injection Pump Belt

Removal



1 . Disconnect the battery ground cable.

For additional information, refer to Battery Disconnect and Connect





2 . Remove the secondary bulkhead centre panel.

For additional information, refer to Secondary Bulkhead Center Panel

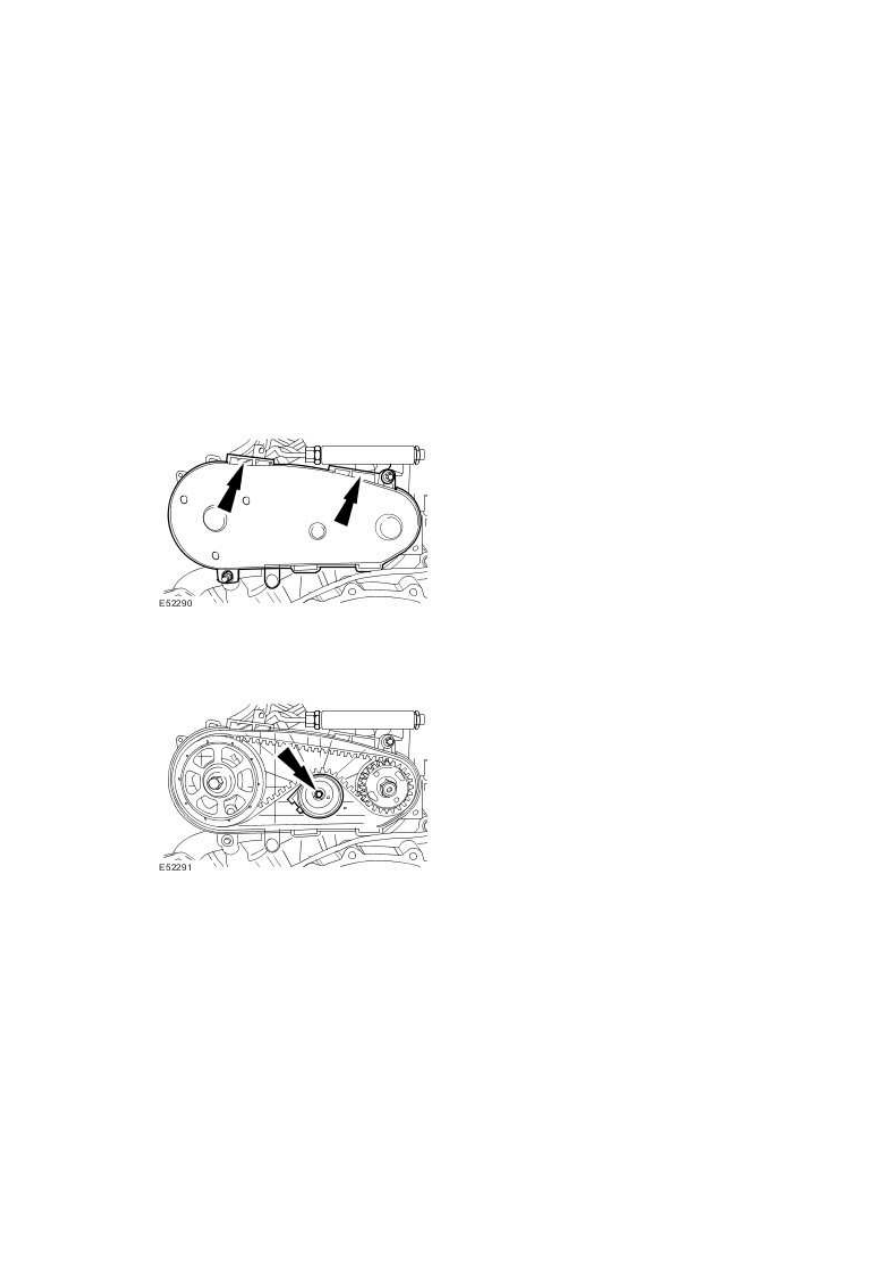

3 . Remove the fuel injection pump belt cover.







4 . Remove and discard the fuel injection pump belt tensioner.

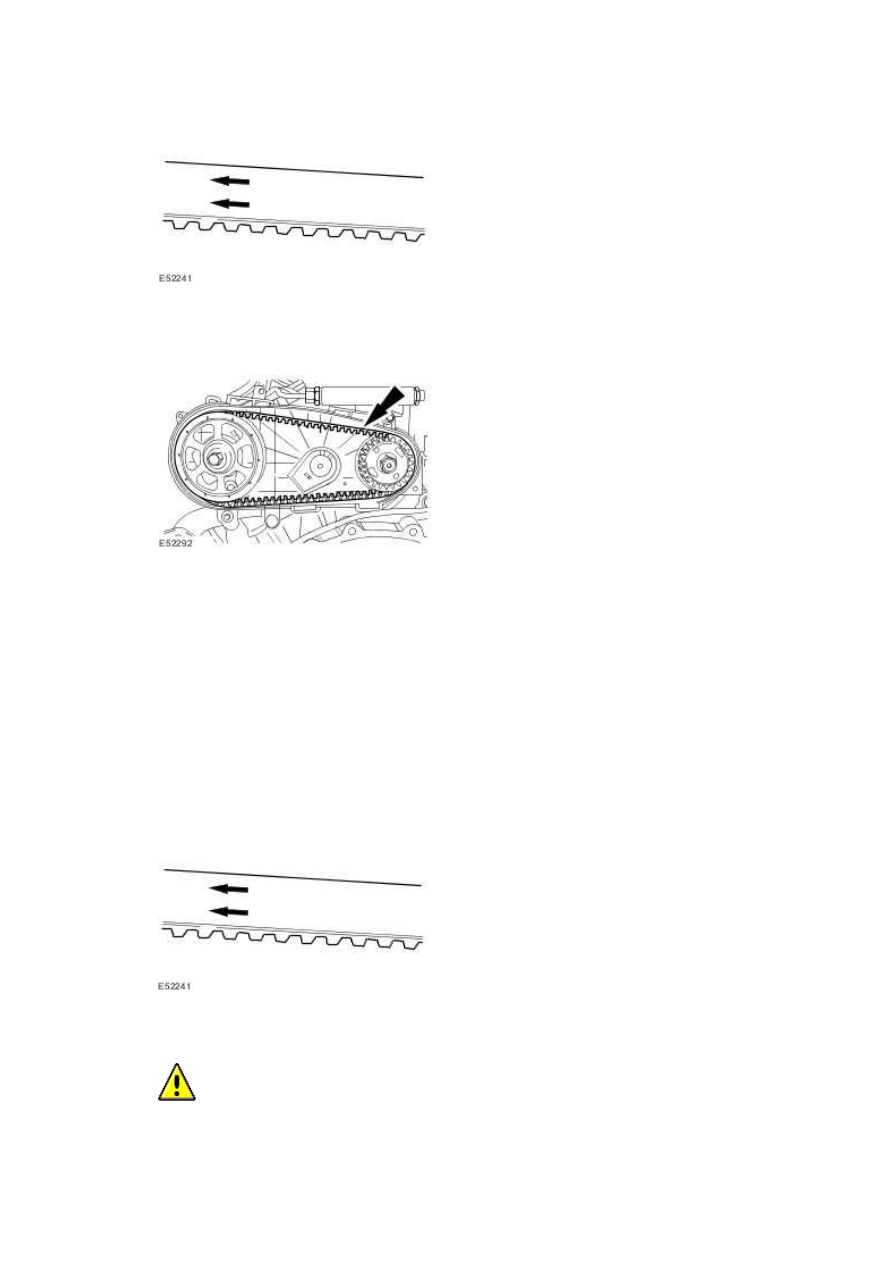

5 . Note the direction of rotation of the fuel injection pump belt.

www.







6 . Remove and discard the fuel injection pump belt.







Installation



1

.



NOTE:





The fuel injection pump rotates in an anti-clockwise direction when viewed from the

rear of the engine.





Note the direction of rotation of the new fuel injection pump belt.







2

.

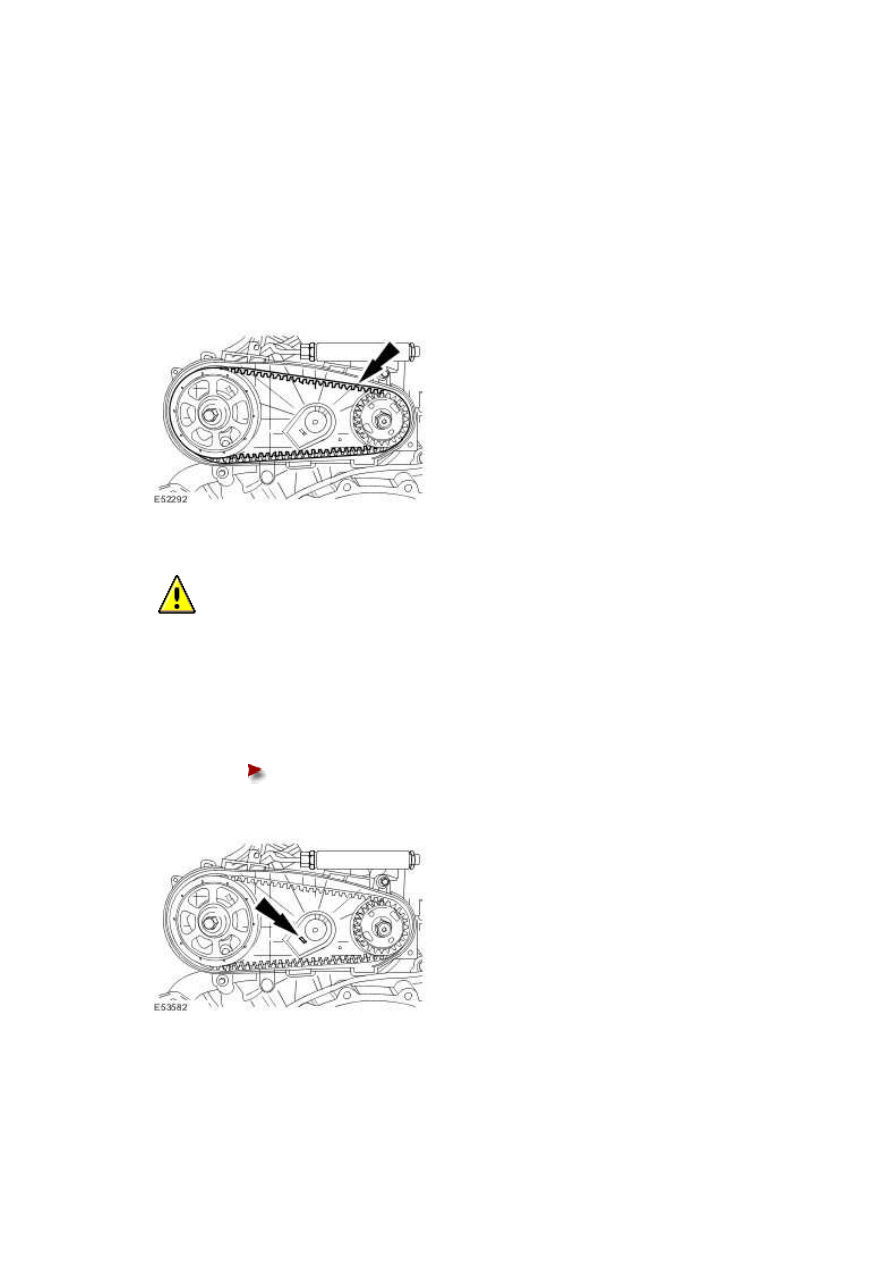

  CAUTION: Do not install the fuel injection pump belt to the pulleys with the fuel

injection pump belt tensioner installed. Failure to follow this instruction may result in

damage to the fuel injection pump drive belt.





NOTE:





Make sure the fuel injection pump belt is correctly seated on to the fuel injection pump

drive pulleys.





Install a new fuel injection pump belt.







3

.



  CAUTION: Make sure the fuel injection pump belt tensioner is correctly located in to

the fuel injection pump cover backplate. Failure to follow this instruction may result in

damage to the components.





Install the fuel injection pump belt tensioner.





Locate the tang on the new fuel injection pump belt tensioner in to the fuel

injection pump cover backplate.











www.
