Jaguar XJ (X350). Manual - part 730

Accessory Drive Belt Idler Pulley -
3.5L/4.2L, VIN Range: G45704->G99999
(12.10.43)

Removal

All vehicles



1 . Disconnect the battery ground cable.

For additional information, refer to Battery Disconnect and Connect





2 . Remove the air cleaner outlet pipe.

For additional information, refer to Air Cleaner Outlet Pipe (19.10.31)



Vehicles with supercharger



3

.



Remove the supercharger belt.

For additional information, refer to Supercharger Belt - VIN Range: G45704->G99999

(18.50.08)





All vehicles



4

.



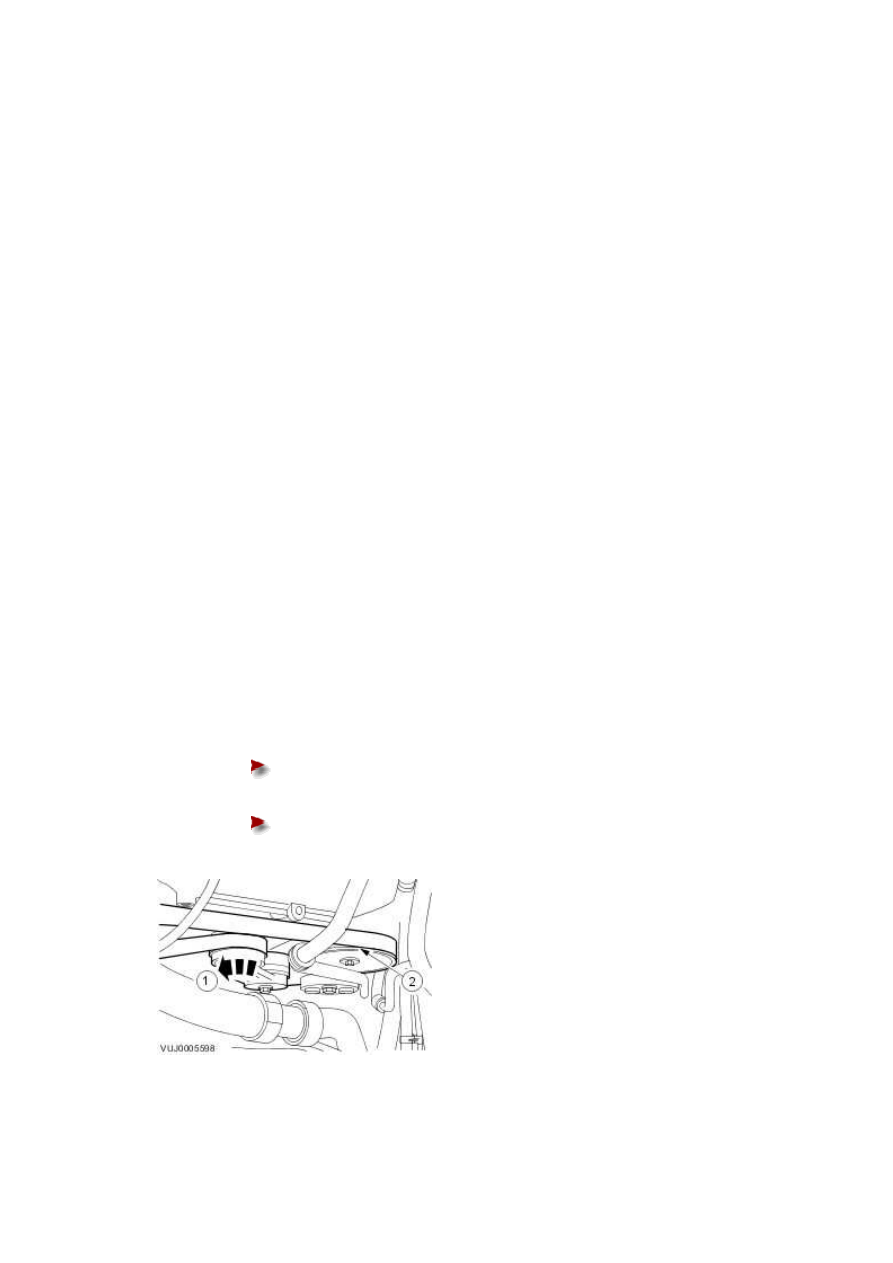

Detach the accessory drive belt.





Using a 3/8 inch square drive bar, rotate the accessory drive belt tensioner

counter-clockwise.







Detach the accessory drive belt.









Vehicles without supercharger



5 . NOTE:





Vehicles with supercharger shown, vehicles without supercharger similar.

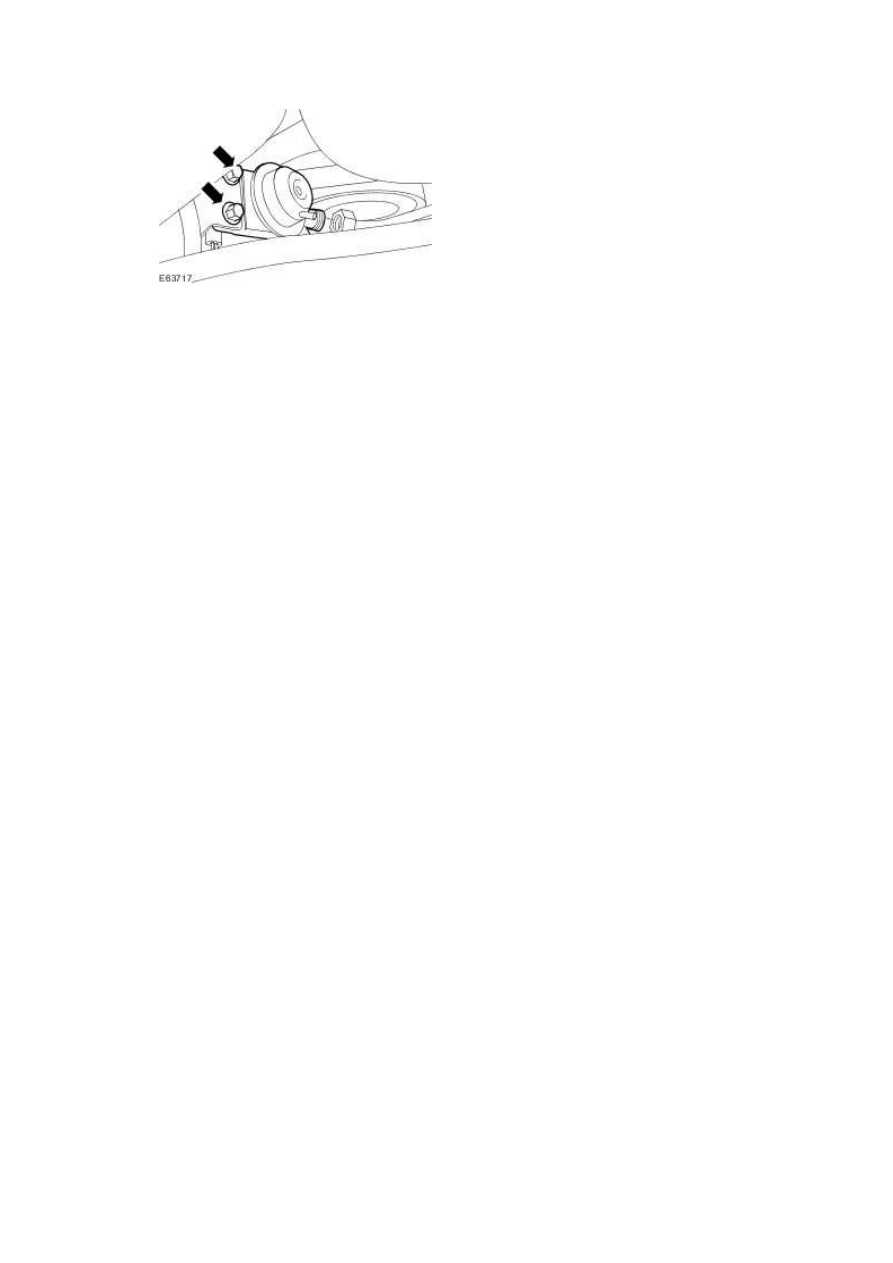

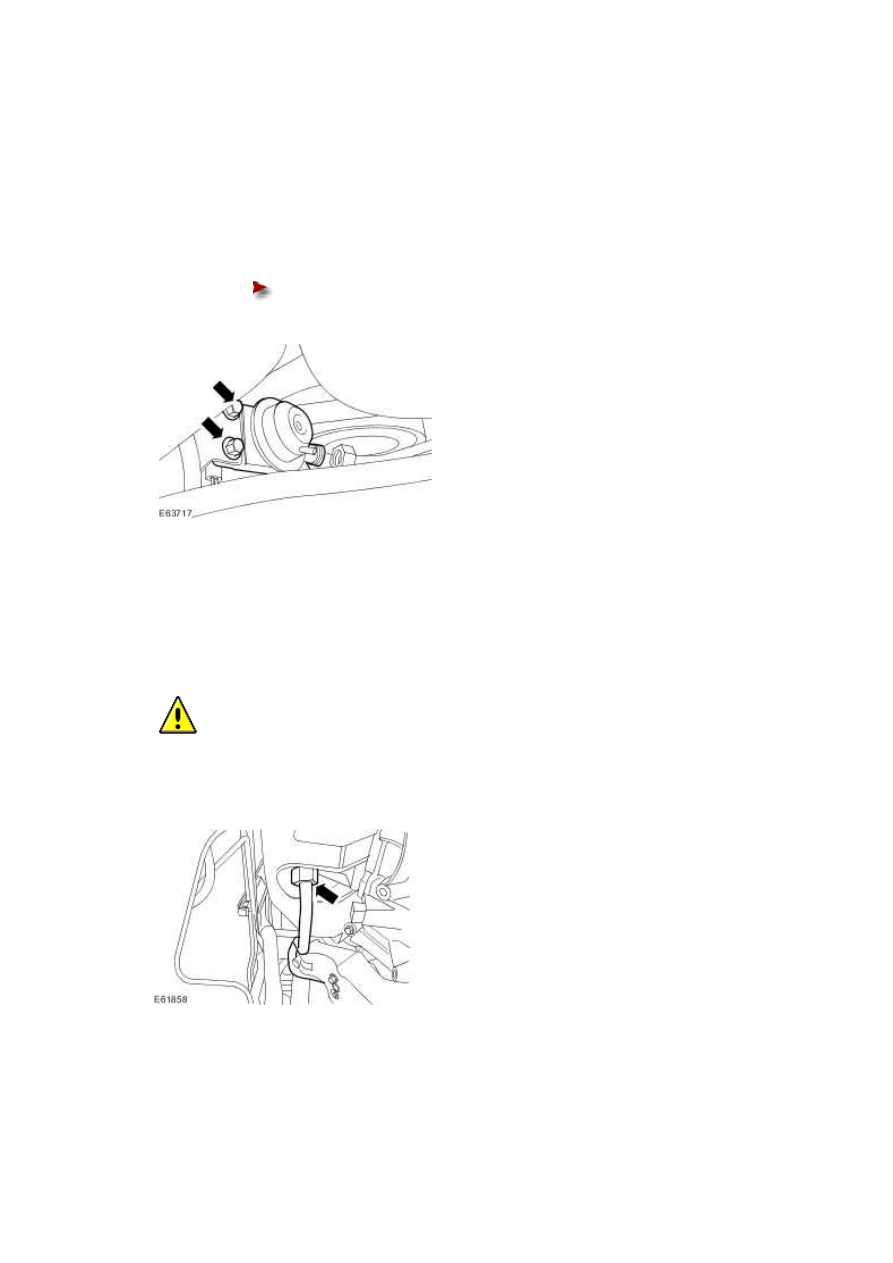

Release the secondary air injection (AIR) control valve.





Remove the 2 bolts.











6 . Remove the air deflector.

For additional information, refer to Air Deflector (76.11.41)





7

.



  CAUTION: Care must be taken when disconnecting the AIR control valve to exhaust

manifold tube. Failure to follow these instructions may result in damage to the A/C pipes.





Disconnect the AIR control valve to exhaust manifold tube from the LH exhaust manifold.





All vehicles

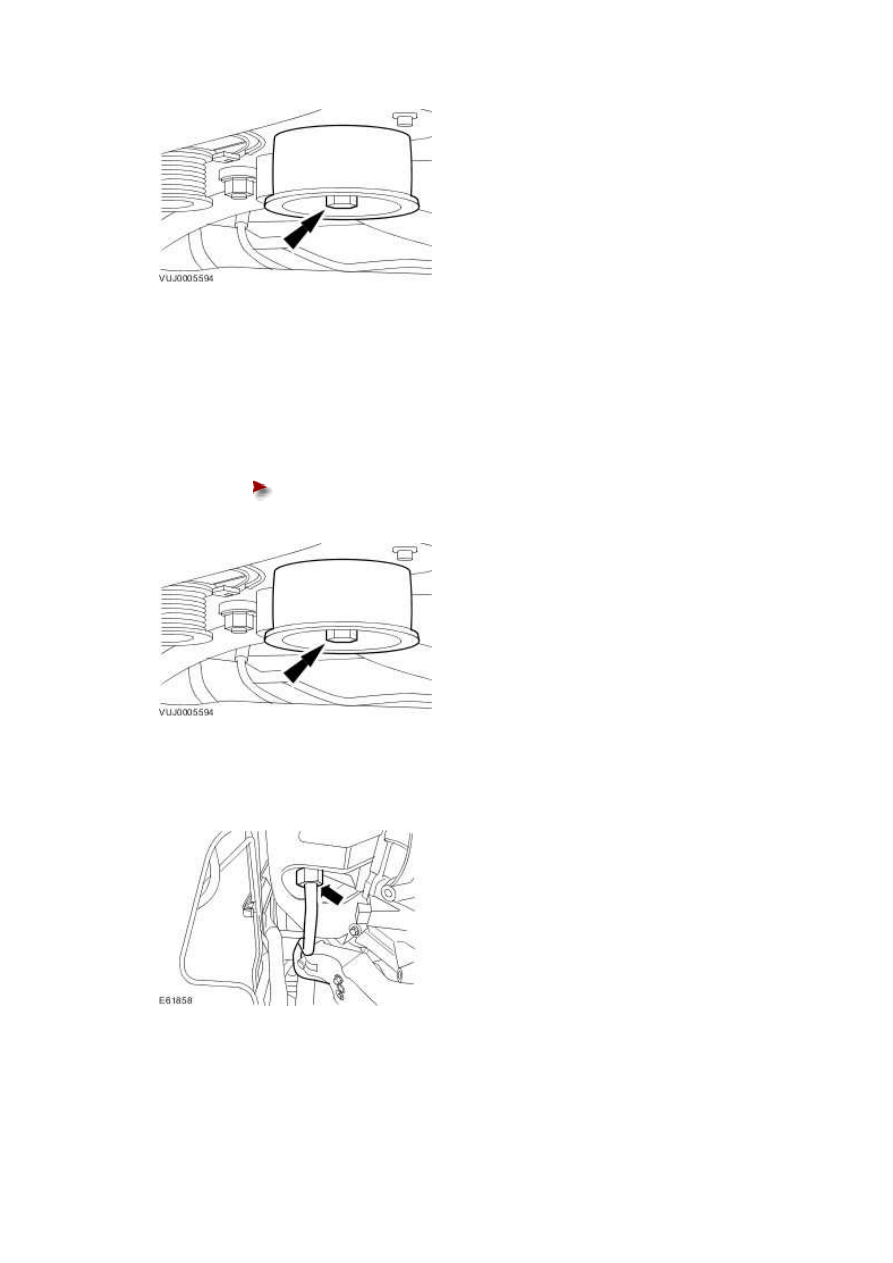

8 . Remove the accessory drive belt idler pulley.

www.







Installation

All vehicles



1 . To install, reverse the removal procedure.





Tighten to 25 Nm.









Vehicles without supercharger



2 . Tighten to 35 Nm.







3 . Tighten to 25 Nm.
