Jaguar XJ (X350). Manual - part 727

Removal and installation





Accessory Drive Belt - 3.0L, VIN Range:
G00442->G45703 (12.10.40)

Removal



1 . Disconnect the battery ground cable. <<414-01>>





2 . Remove the air deflector. <<501-02>>





3

.

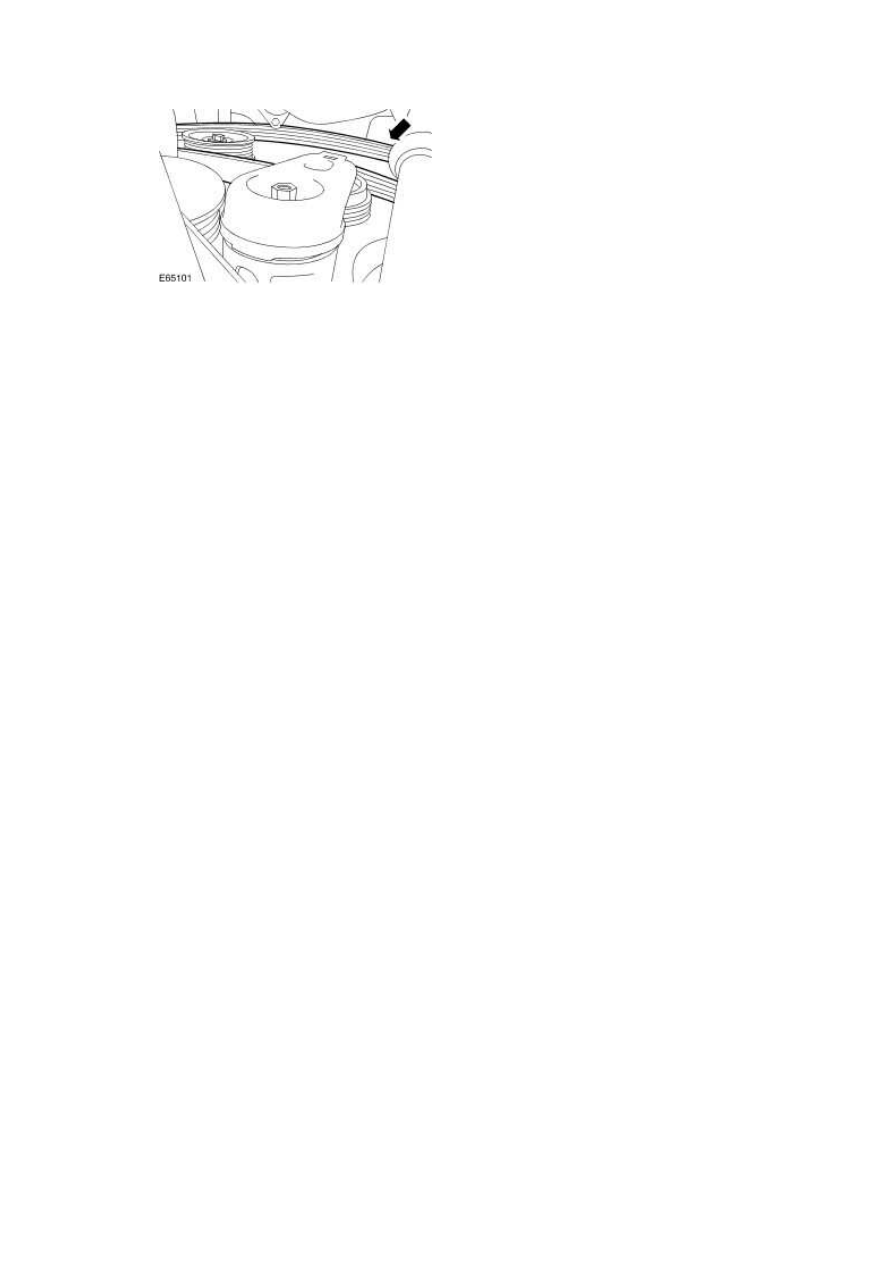

Remove the accessory drive belt.



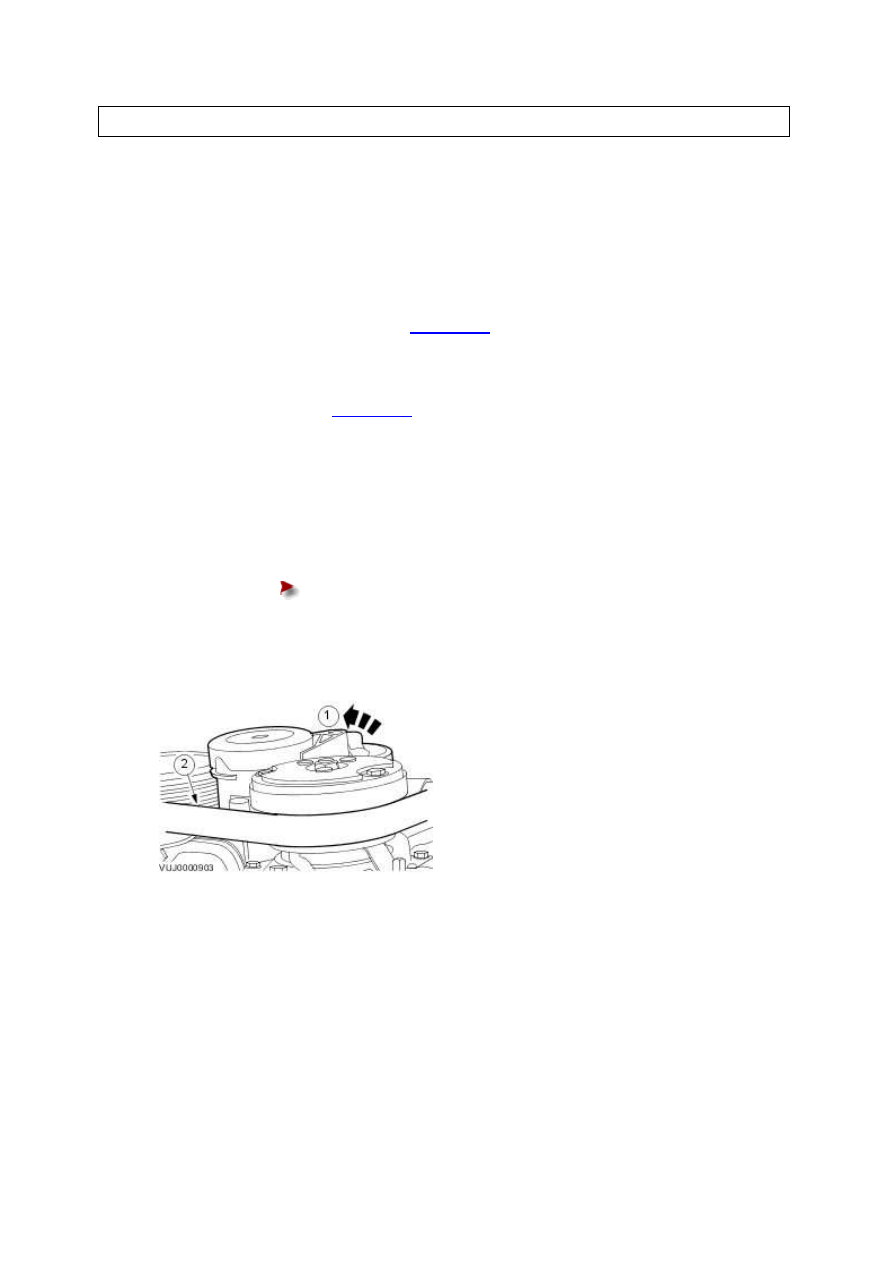

1) Rotate the accessory drive belt tensioner counter-clockwise.







Use a 3/8 inch square drive bar to rotate the accessory drive belt

tensioner.





2) Remove the accessory drive belt.











Installation



1 . To install, reverse the removal procedure.







Accessory Drive Belt - 3.0L, VIN Range:
G45704->G99999 (12.10.40)

Removal



1 . Disconnect the battery ground cable.

For additional information, refer to Battery Disconnect and Connect





2 . Remove the air cleaner outlet pipe.

For additional information, refer to Air Cleaner Outlet Pipe (19.10.31)





3

.



Detach the accessory drive belt.

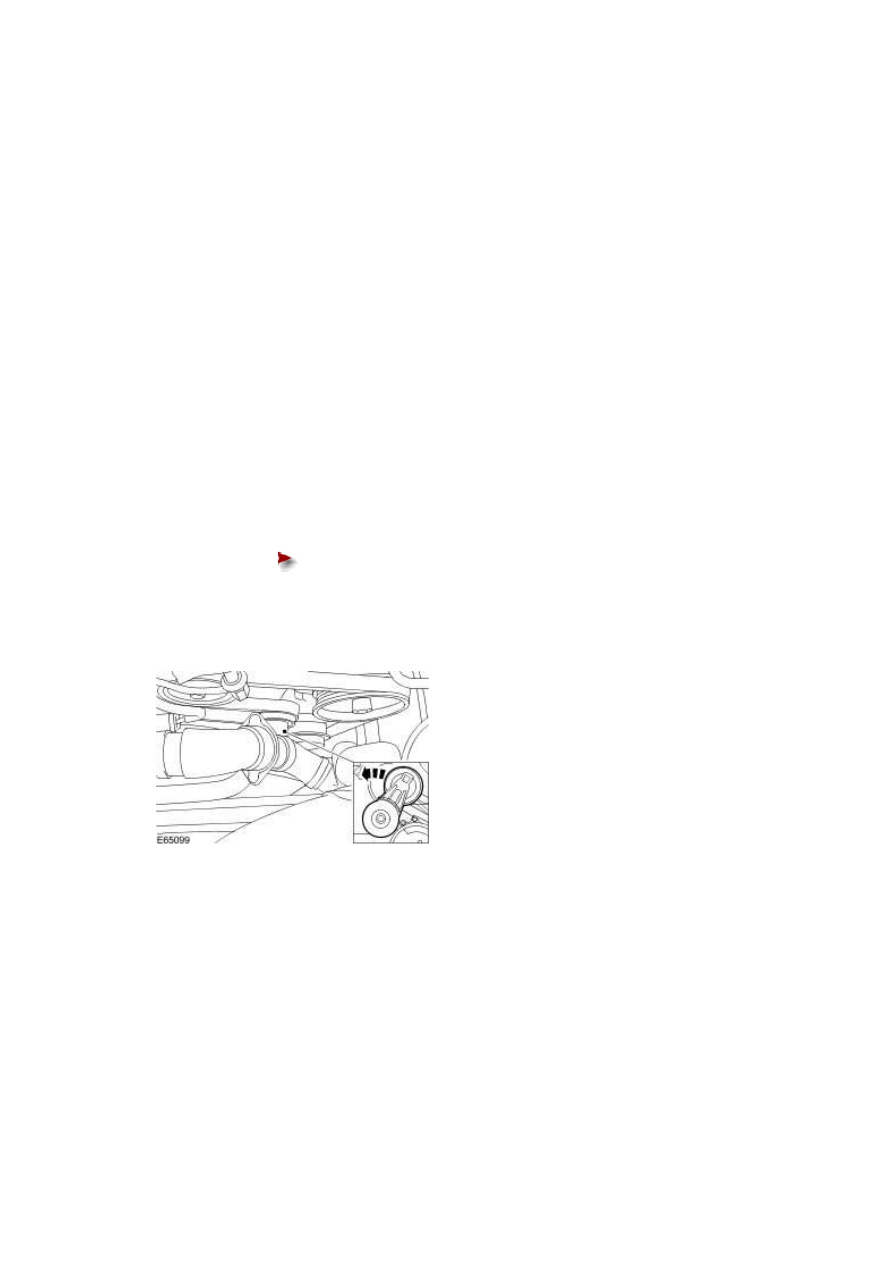

1) Rotate the accessory drive belt tensioner counter-clockwise.







Use a 3/8 inch square drive bar or a 1 inch open ended wrench to

rotate the accessory drive belt tensioner.





2) Detach the accessory drive belt.











4 . Remove the air deflector.

For additional information, refer to Air Deflector (76.11.41)





5 . Remove the accessory drive belt.

www.







Installation



1 . To install, reverse the removal procedure.







Accessory Drive Belt - 3.5L/4.2L (12.10.40)

Removal

All vehicles



1 . Disconnect the battery ground cable.

For additional information, refer to







2 . Remove the air cleaner outlet pipe.

For additional information, refer to Air Cleaner Outlet Pipe (19.10.31)



Vehicles with supercharger



3

.



Remove the supercharger belt.

For additional information, refer to Supercharger Belt - VIN Range: G00442->G45703

(18.50.08)





All vehicles



4

.



Detach the accessory drive belt.

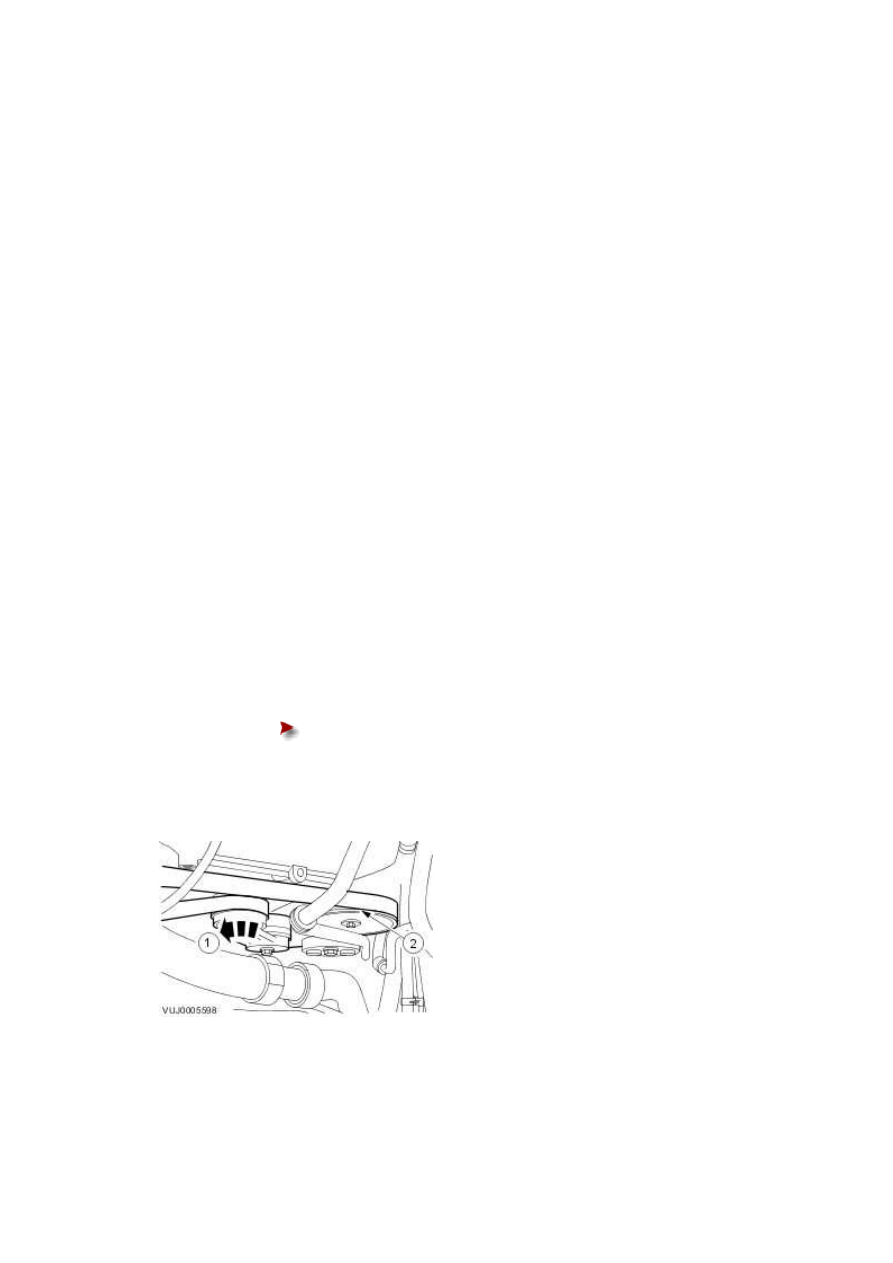

1) Rotate the accessory drive belt tensioner counter-clockwise.







Use a 3/8 inch square drive bar to rotate the accessory drive belt

tensioner.





2) Detach the accessory drive belt.











5 . Remove the accessory drive belt.

www.
