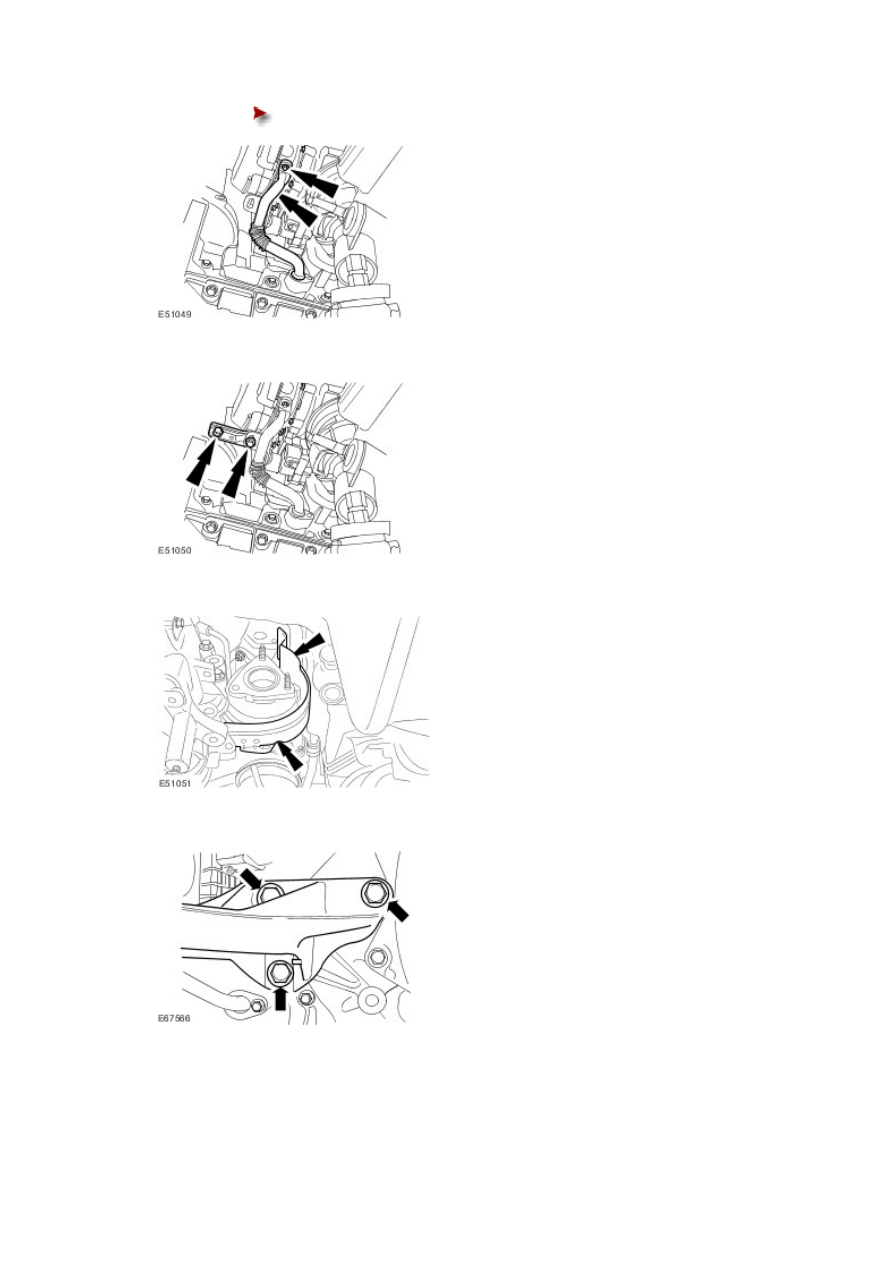

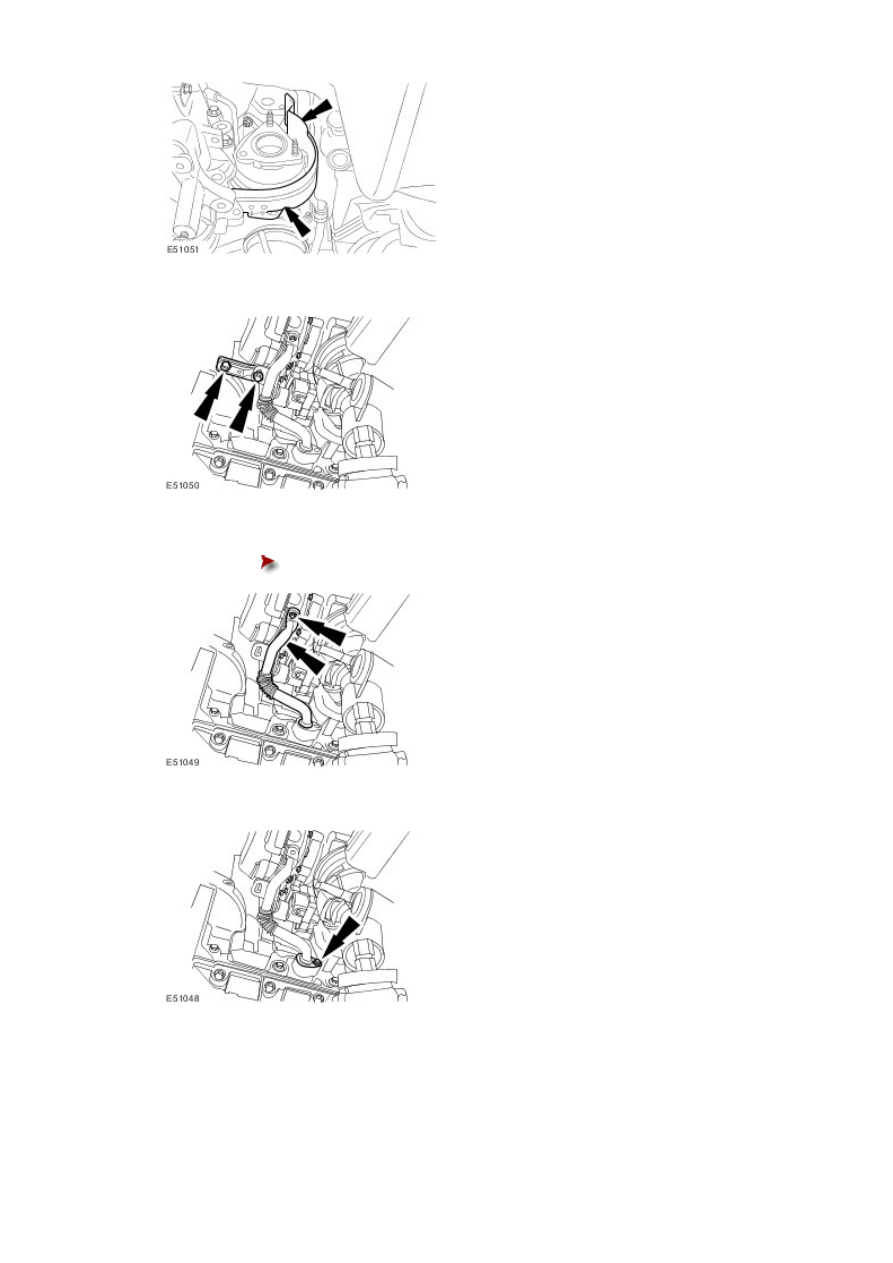

10 . Remove the turbocharger heatshield.





11 . Remove the turbocharger support bracket.





12 . Disconnect the oil return tube from the turbocharger.





Remove and discard the gasket.









13 . Remove the oil return tube retaining plate.








14 . Remove the oil return tube.





Remove and discard the O-ring seal.

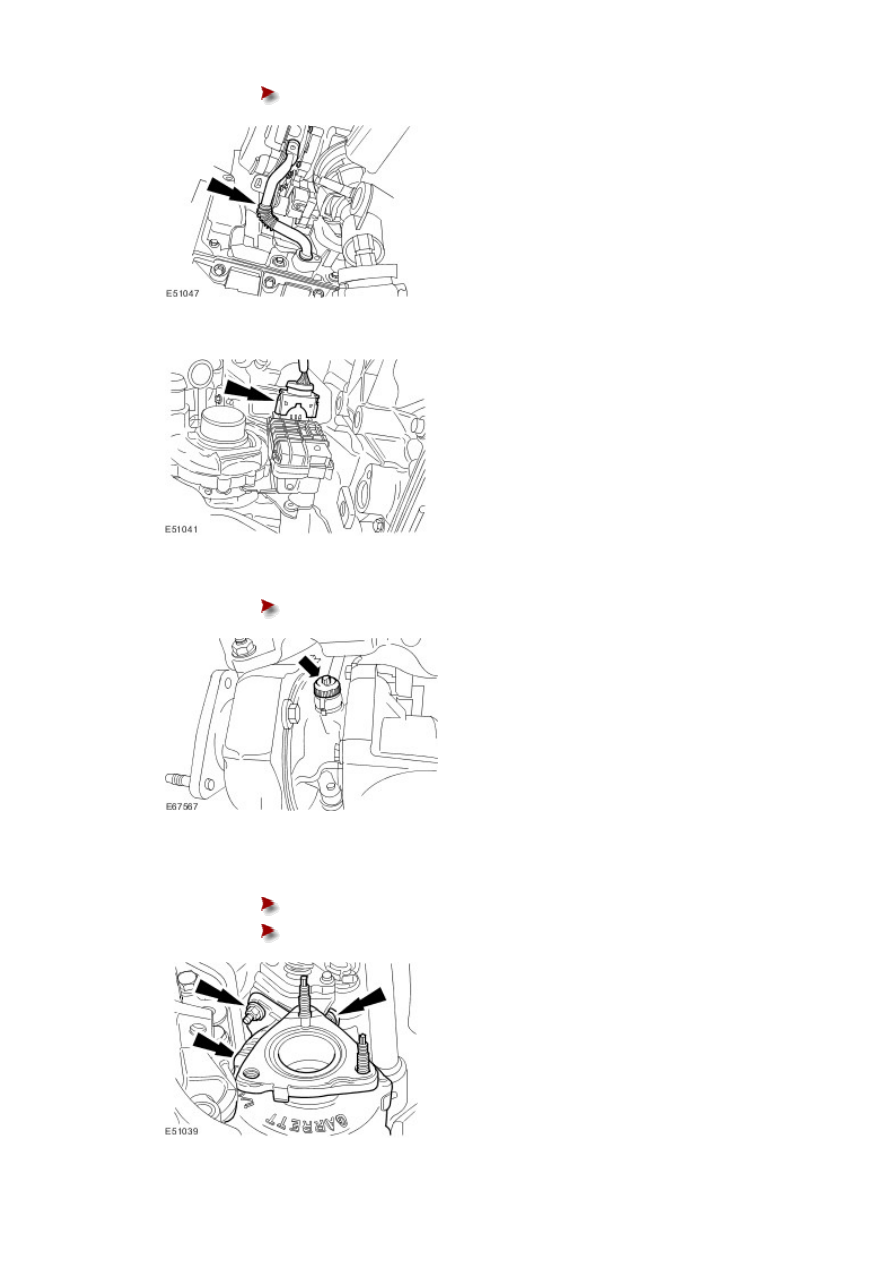

15 . Disconnect the turbocharger solenoid electrical connector.







16 . Disconnect the turbocharger oil supply tube.





Remove and discard the sealing washer.

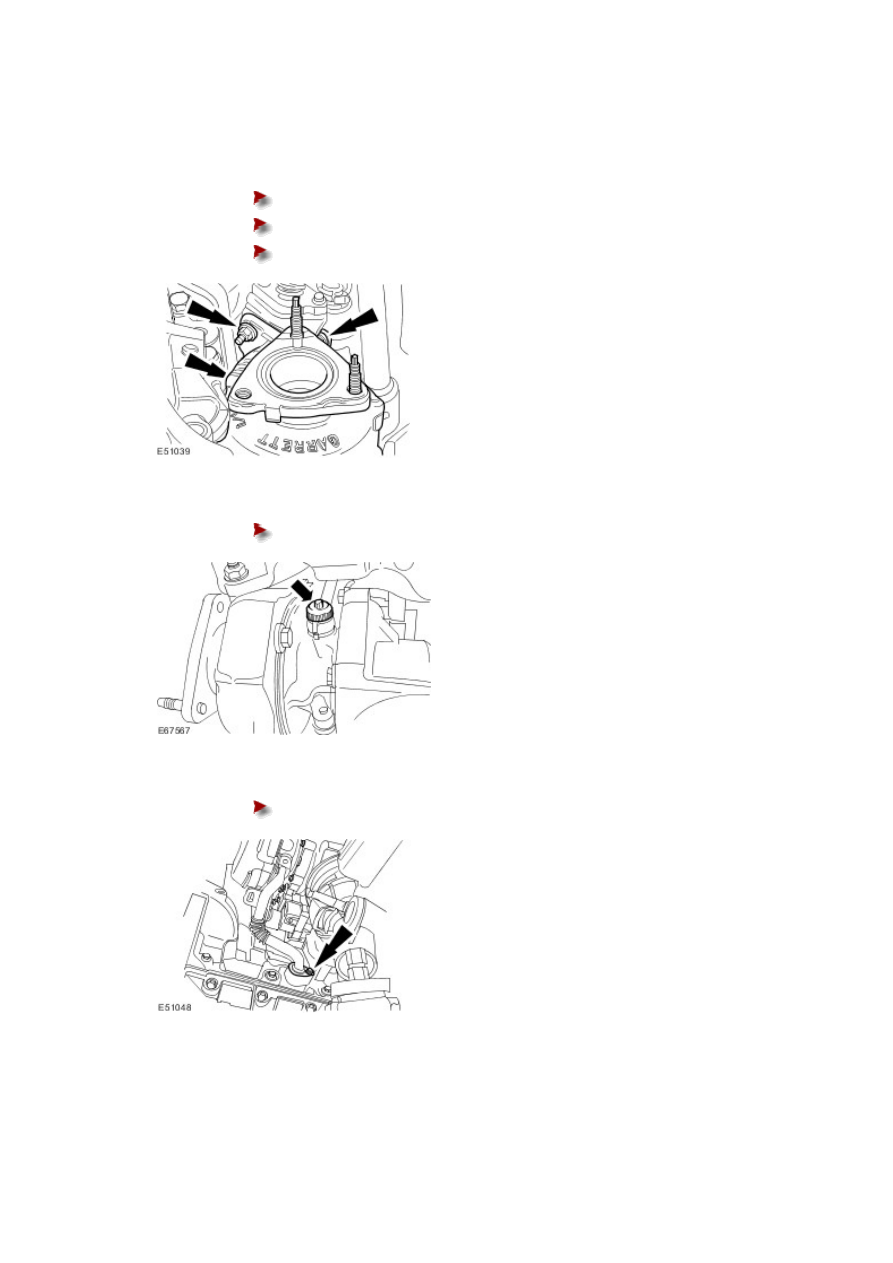

17 . Remove the turbocharger.





Remove and discard the turbocharger retaining nuts.





Remove and discard the turbocharger to exhaust manifold retaining studs.





www.




Installation



1 . To install, reverse the removal procedure.



Install new turbocharger to exhaust manifold retaining studs.



Install new turbocharger retaining nuts.



Tighten to 23 Nm.









2 . Tighten to 30 Nm.



Install a new sealing washer.









3 . Tighten to 10 Nm.



Install a new O-ring seal.












4 . Tighten to 10 Nm.



Install a new gasket.







5 . Tighten to 23 Nm.





6 . Tighten to 10 Nm.





7 . Tighten to 90 Nm.
