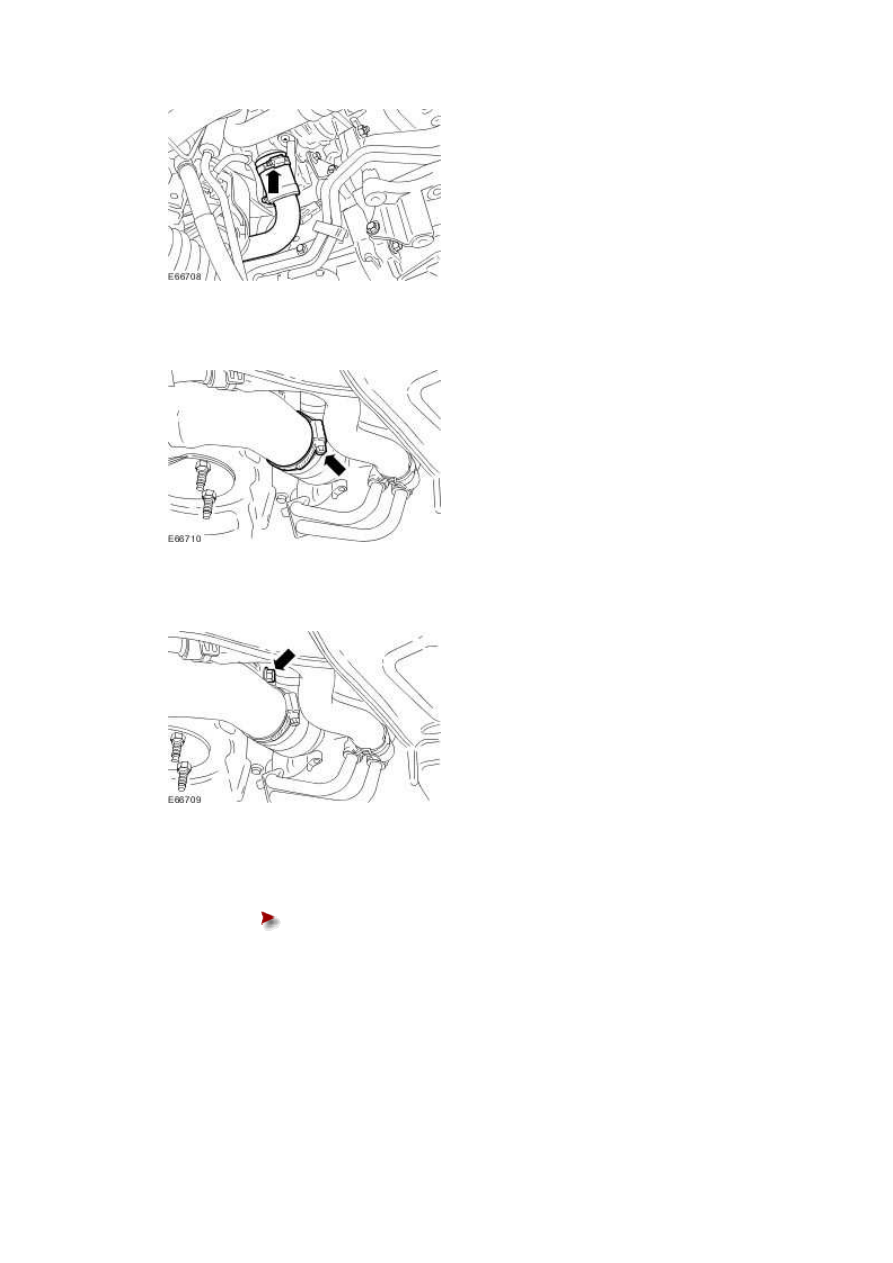

11 . Connect the turbocharger outlet pipe.







12 . Install the turbocharger outlet pipe retaining bolt.







13 . Install the turbocharger support bracket.





Tighten to 23 Nm.











14 . Install the turbocharger heatshield.





Tighten to 6 Nm.











15 . Install the turbocharger heatshield retaining nut.





Tighten to 10 Nm.











16 . Install the left-hand catalytic converter.

For additional information, refer to Catalytic Converter - 2.7L Diesel (17.50.05)



17 . Install the air deflector.

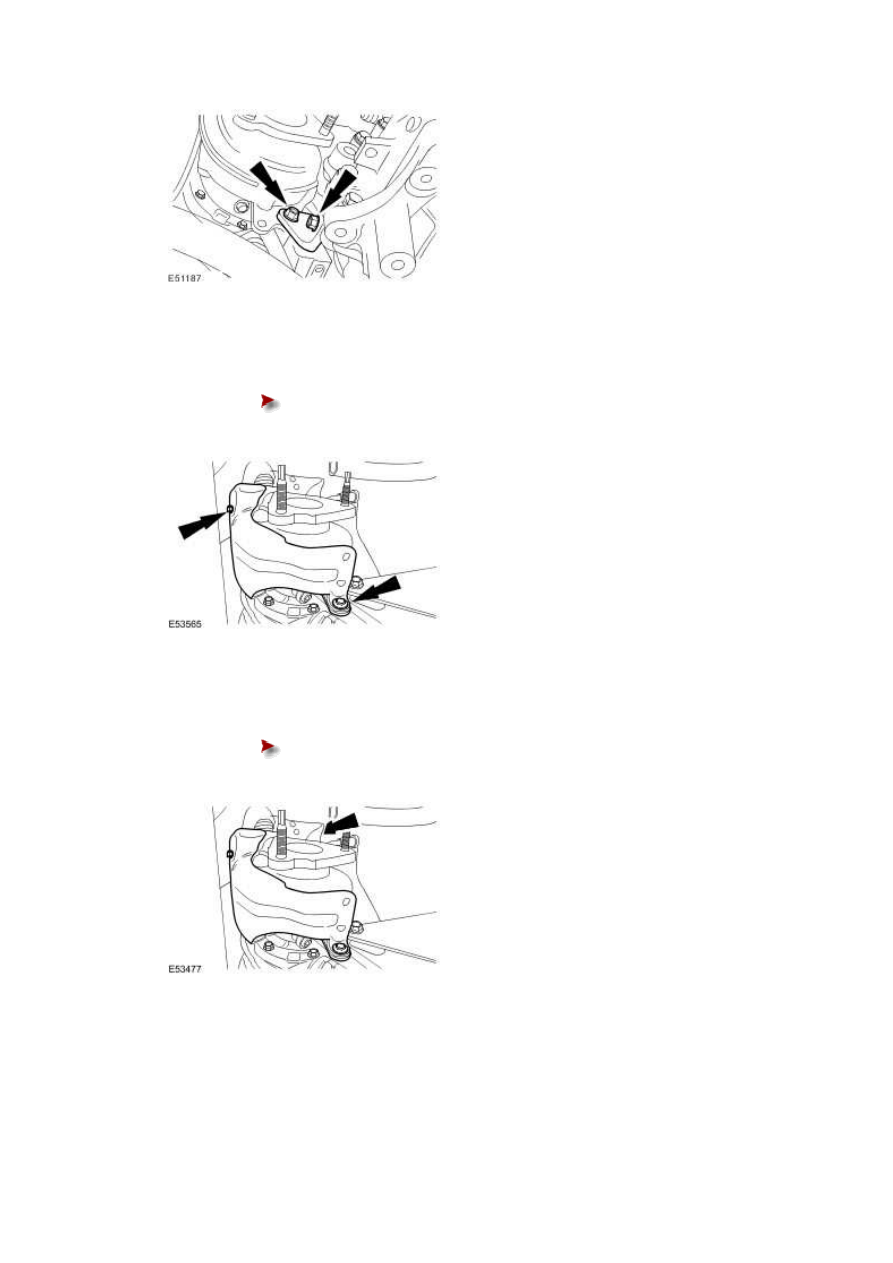

For additional information, refer to Air Deflector (76.11.41)

www.

Turbocharger RH

Removal



1 . Remove the right-hand catalytic converter.

For additional information, refer to

Catalytic Converter - 2.7L V6 - TdV6 (17.50.05)







2 . Remove the right-hand engine mount.

For additional information, refer to

Engine Mount RH (12.45.03)

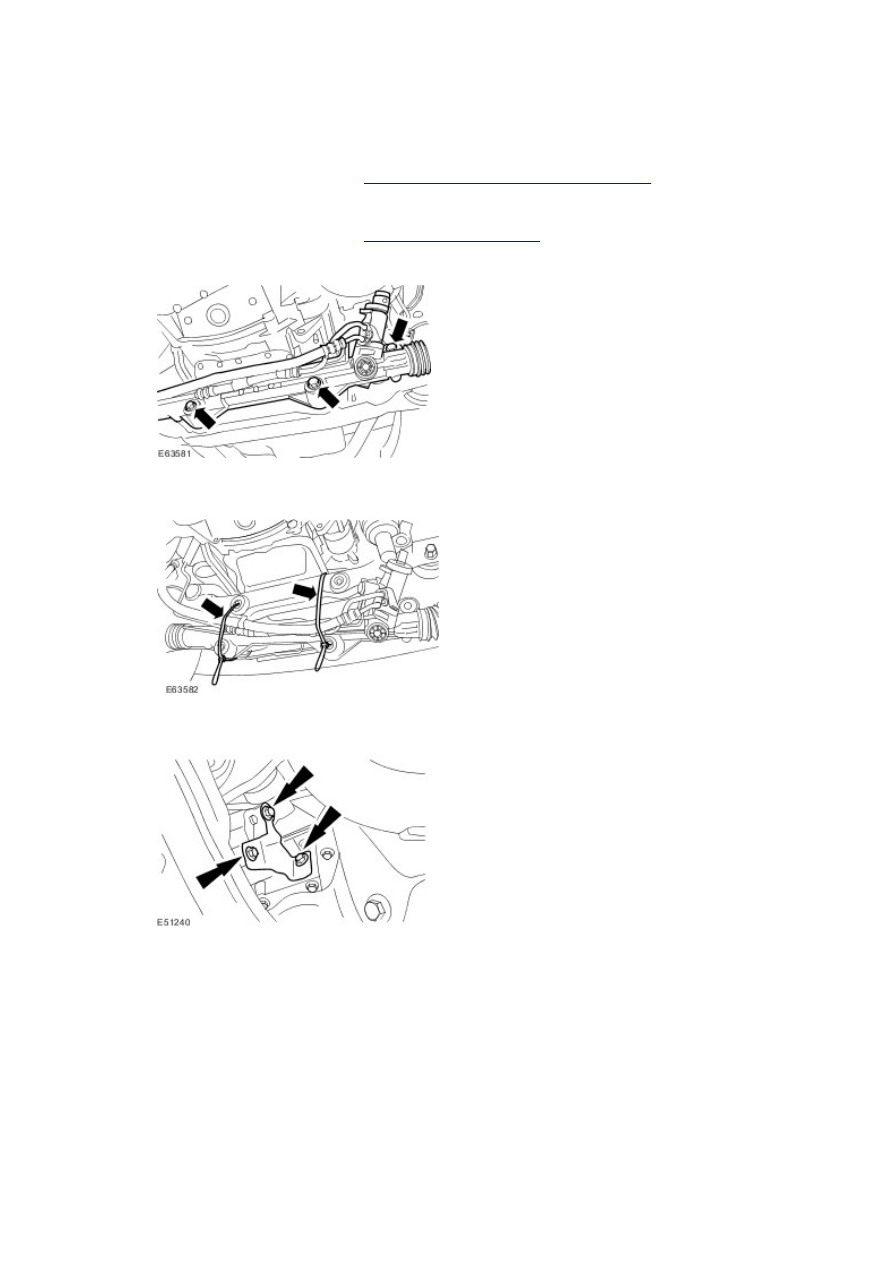

3 . Detach the steering gear.





4 . Using a suitable piece of string, secure the steering gear.

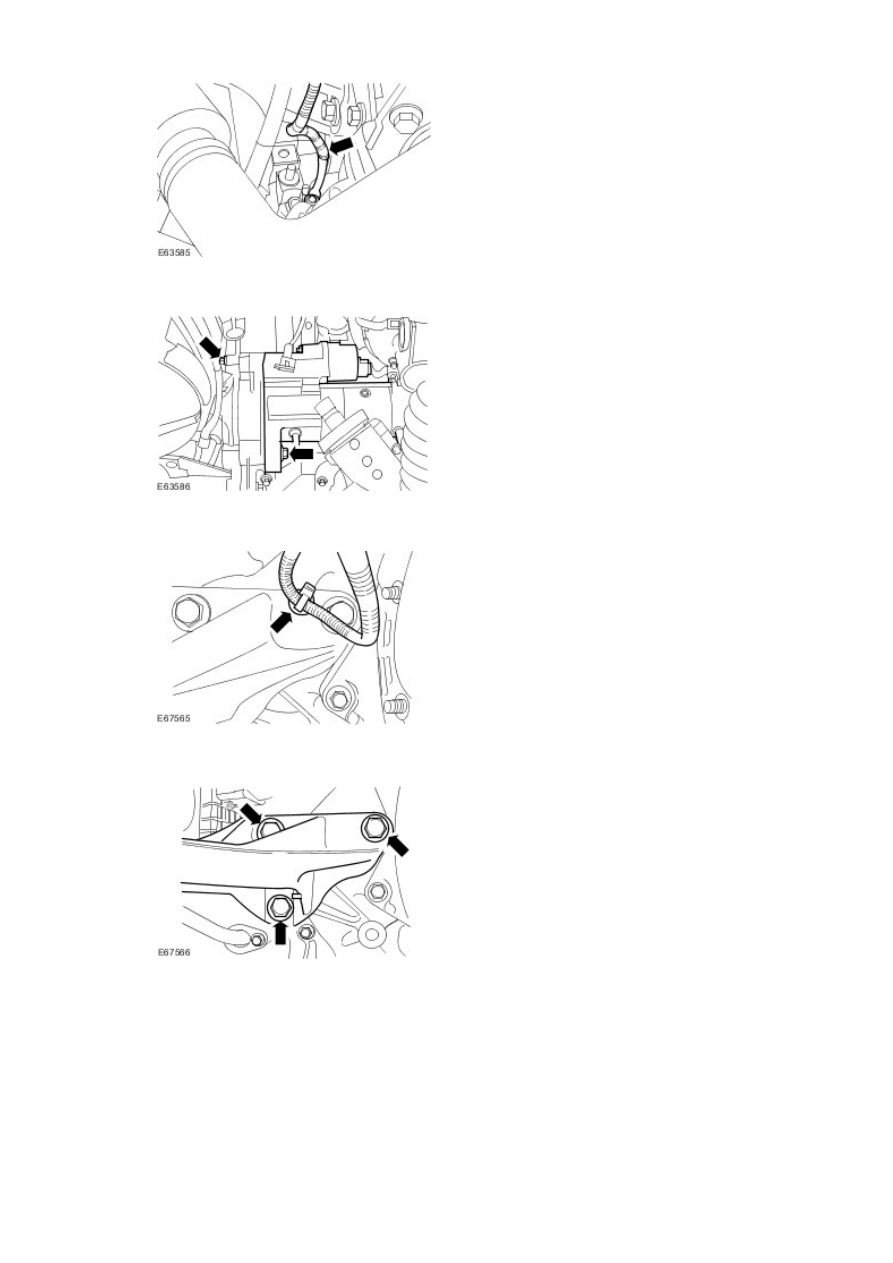

5 . Remove the starter motor securing bracket.








6 . Detach the starter motor solenoid harness.





7 . Remove the starter motor.





8 . Detach the wiring harness from the engine mount retaining bracket.







9 . Remove the engine mount retaining bracket.
