Pin M1



Pin L3





Is the resistance greater than 100 Kohms?

-> Yes

An intermittent fault may be present in the wiring harness. Visually check for chaffed wires or other

physical damage to the harness. If no fault is found in the circuit, suspect the following

component(s): - Fuel injector 5 (INJ3)



-> No

REPAIR the short circuit. For additional information, refer to the wiring diagrams. Clear any DTCs, test

the system for normal operation.

PINPOINT TEST  G552275p13 : FUEL
INJECTOR AND CIRCUIT, CYLINDER 6

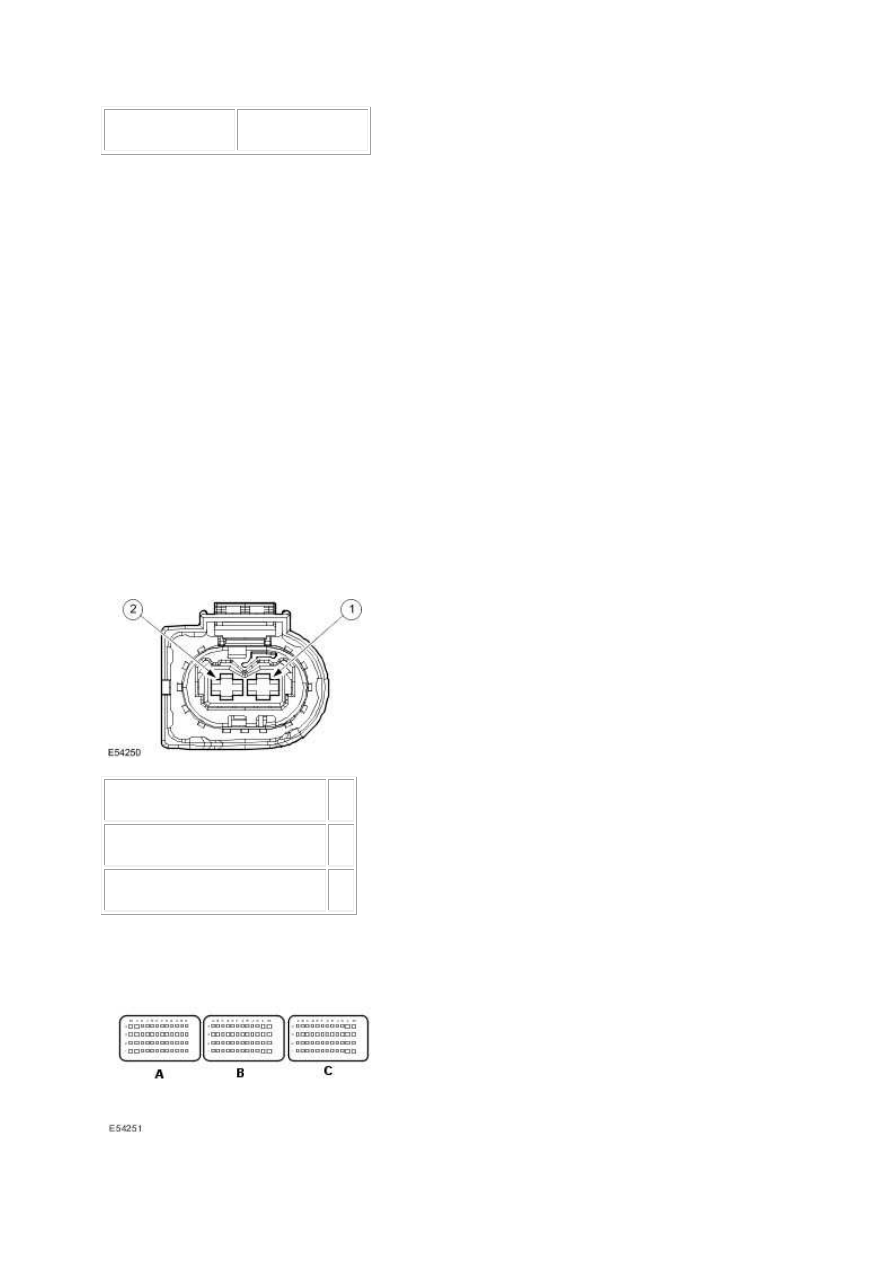

G552275t85 : CHECK THE COMPONENT RESISTANCE

1.



Circuit



Pin

Fuel injector, cylinder 6 - ground  01



Fuel injector, cylinder 6 - control  02





2.



Circuit



Pin

Fuel injector, cylinder 6 - ground  M3

Fuel injector, cylinder 6 - control  M2



3. Key off. 4. Disconnect the fuel injector 6 (INJ5) connector, C49. 5. Measure the resistance between:

C49, component side  C49, component side

Pin 02



Pin 01





Is the resistance between 180 and 220 Kohms?

-> Yes

GO to Pinpoint Test  G552275t86.





-> No

INSTALL a new fuel injector.

Fuel Injector (18.10.01)  Clear any DTCs, test the system for normal operation.

G552275t86 : CHECK THE COMBINED FUEL INJECTOR AND HARNESS
RESISTANCE

1. Key off. 2. Connect the fuel injector 6 (INJ5) connector, C49. 3. Disconnect the ECM connector,

C100. 4. Measure the resistance between:

C100, harness side  C100, harness side

Pin M2



Pin M3





Is the resistance between 180 and 220 Kohms?

-> Yes

GO to Pinpoint Test  G552275t89.





-> No

GO to Pinpoint Test  G552275t87.



www.

G552275t87 : CHECK FOR SHORT CIRCUIT BETWEEN THE SIGNAL AND
RETURN CIRCUITS

1. Measure the resistance between:

C100, harness side  C100, harness side

Pin M2



Pin M3





Is the resistance greater than 100 Kohms?

-> Yes

GO to Pinpoint Test  G552275t88.





-> No

GO to Pinpoint Test  G552275t93.



G552275t88 : CHECK THE FUEL INJECTOR CIRCUIT FOR HIGH RESISTANCE

1. Disconnect the fuel injector 6 (INJ5) connector, C49. 2. Measure the resistance between:

C49, harness side  C100, harness side

Pin 02



Pin M2



Pin 01



Pin M3





Are the resistances less than 10 ohms?

-> Yes

An intermittent fault may be present in the wiring harness. Visually check for chaffed wires or other

physical damage to the harness. If no fault is found in the circuit, suspect the following

component(s): - Fuel injector 6 (INJ5) connector - ECM connector - Fuel injector 6 (INJ5)



-> No

REPAIR the high resistance circuit. For additional information, refer to the wiring diagrams. Clear any

DTCs, test the system for normal operation.

G552275t89 : CHECK THE FUEL INJECTOR CIRCUIT FOR SHORT CIRCUIT TO
GROUND

1. Key on, engine off. 2. Measure the resistance between:

C100, harness side

Battery



Pin M2



Negative terminal

Pin M3



Negative terminal



Are the resistances greater than 100 Kohms?

-> Yes

GO to Pinpoint Test  G552275t91.





-> No

GO to Pinpoint Test  G552275t90.



G552275t90 : CHECK WHETHER THE SHORT CIRCUIT TO GROUND IS IN THE
HARNESS OR the Fuel injector

1. Key off. 2. Disconnect the fuel injector 6 (INJ5) connector, C49. 3. Key on, engine off. 4. Measure

the resistance between:

C100, harness side

Battery



Pin M2



Negative terminal

Pin M3



Negative terminal



Are the resistances greater than 100 Kohms?

-> Yes

An intermittent fault may be present in the wiring harness. Visually check for chaffed wires or other

physical damage to the harness. If no fault is found in the circuit, suspect the following

component(s): - Fuel injector 6 (INJ5)



-> No

REPAIR the short circuit. For additional information, refer to the wiring diagrams. Clear any DTCs, test

the system for normal operation.

G552275t91 : CHECK THE FUEL INJECTOR CIRCUIT FOR SHORT CIRCUIT TO
POWER

1. Measure the resistance between:
