No supply to the FPCV circuit. Check and repair the circuit as necessary. For additional information,

refer to the wiring diagrams. Clear any DTCs, test the system for normal operation.

G552275t34 : CHECK THE FPCV CONTROL CIRCUIT FOR SHORT CIRCUIT TO
GROUND

1. Measure the resistance between:

C43, harness side

Battery



Pin 02



Negative terminal



Is the resistance greater than 100 Kohms?

-> Yes

GO to Pinpoint Test  G552275t35.





-> No

GO to Pinpoint Test  G552275t38.



G552275t35 : CHECK THE FPCV CONTROL CIRCUIT FOR SHORT CIRCUIT TO
POWER

1. Measure the resistance between:

C43, harness side

Battery



Pin 02



Positive terminal



Is the resistance greater than 100 Kohms?

-> Yes

GO to Pinpoint Test  G552275t36.





-> No

GO to Pinpoint Test  G552275t39.



G552275t36 : CHECK THE FPCV CONTROL CIRCUIT FOR HIGH RESISTANCE

1. Key off. 2. Disconnect the ECM connector, C100. 3. Measure the resistance between:

C43, harness side  C100, harness side

Pin 02



Pin K3





Is the resistance less than 10 ohms?

-> Yes

GO to Pinpoint Test  G552275t37.





-> No

REPAIR the high resistance circuit. For additional information, refer to the wiring diagrams. Clear any

DTCs, test the system for normal operation.

G552275t37 : CHECK THE COMPONENT RESISTANCE

1. Measure the resistance between:

C43, component side  C43, component side

Pin 01



Pin 02





Is the resistance between 0 and 5.5 ohms?

-> Yes

An intermittent fault may be present in the wiring harness. Visually check for chaffed wires or other

physical damage to the harness. If no fault is found in the circuit, suspect the following

component(s): - FPCV connector - FPCV - ECM connector - ECM



-> No

INSTALL a new fuel injection pump.

Fuel Injection Pump  Clear any DTCs, test the system for normal operation.

G552275t38 : CHECK WHETHER THE SHORT CIRCUIT TO GROUND IS IN THE
HARNESS OR THE MODULE

1. Key off. 2. Disconnect the ECM connector, C100. 3. Key on, engine off. 4. Measure the resistance

between:

C43, harness side

Battery



www.

Pin 02



Negative terminal



Is the resistance greater than 100 Kohms?

-> Yes

An intermittent fault may be present in the wiring harness. Visually check for chaffed wires or other

physical damage to the harness. If no fault is found in the circuit, suspect the following

component(s): - ECM



-> No

REPAIR the short circuit. For additional information, refer to the wiring diagrams. Clear any DTCs, test

the system for normal operation.

G552275t39 : CHECK WHETHER THE SHORT CIRCUIT TO POWER IS IN THE
HARNESS OR THE MODULE

1. Key off. 2. Disconnect the ECM connector, C100. 3. Key on, engine off. 4. Measure the resistance

between:

C43, harness side

Battery



Pin 02



Positive terminal



Is the resistance greater than 100 Kohms?

-> Yes

An intermittent fault may be present in the wiring harness. Visually check for chaffed wires or other

physical damage to the harness. If no fault is found in the circuit, suspect the following

component(s): - ECM



-> No

REPAIR the short circuit. For additional information, refer to the wiring diagrams. Clear any DTCs, test

the system for normal operation.

PINPOINT TEST  G552275p8 : FUEL
INJECTOR AND CIRCUIT, CYLINDER 1

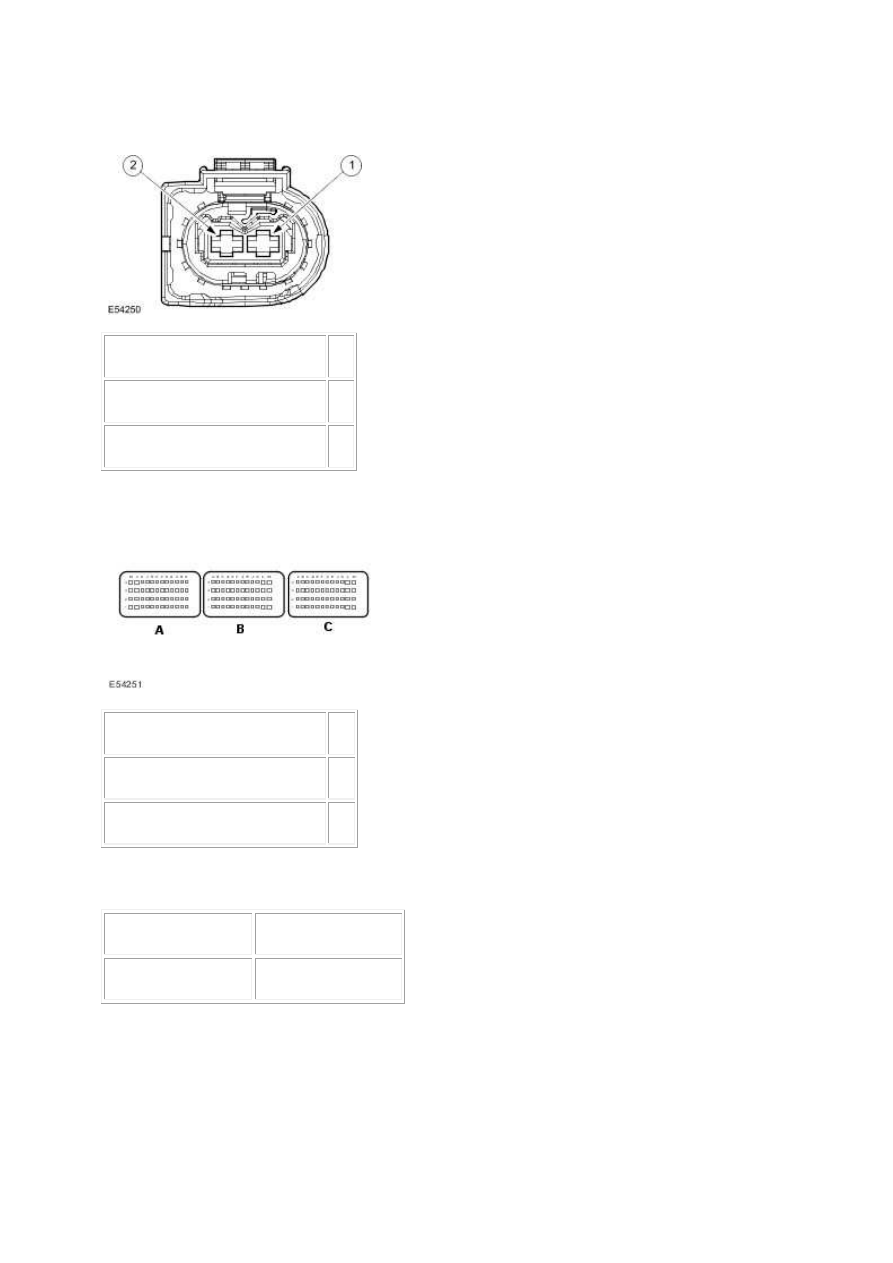

G552275t40 : CHECK THE COMPONENT RESISTANCE

1.



Circuit



Pin

Fuel injector, cylinder 1 - ground  01



Fuel injector, cylinder 1 - control  02





2.



Circuit



Pin

Fuel injector, cylinder 1 - ground  L3



Fuel injector, cylinder 1 - control  M3



3. Key off. 4. Disconnect the fuel injector 1 (INJ0) connector, C44. 5. Measure the resistance between:

C44, component side  C44, component side

Pin 02



Pin 01





Is the resistance between 180 and 220 Kohms?

-> Yes

GO to Pinpoint Test  G552275t41.
