Jaguar XJ (X350). Manual - part 666

G552275t45 : CHECK WHETHER THE SHORT CIRCUIT TO GROUND IS IN THE
HARNESS OR THE FUEL INJECTOR

1. Key off. 2. Disconnect the fuel injector 1 (INJ0) connector, C44. 3. Key on, engine off. 4. Measure

the resistance between:

C101, harness side

Battery



Pin M3



Negative terminal

Pin L3



Negative terminal



Are the resistances greater than 100 Kohms?

-> Yes

An intermittent fault may be present in the wiring harness. Visually check for chaffed wires or other

physical damage to the harness. If no fault is found in the circuit, suspect the following

component(s): - Fuel injector 1 (INJ0)



-> No

REPAIR the short circuit. For additional information, refer to the wiring diagrams. Clear any DTCs, test

the system for normal operation.

G552275t46 : CHECK THE FUEL INJECTOR CIRCUIT FOR SHORT CIRCUIT TO
POWER

1. Measure the resistance between:

C101, harness side

Battery



Pin M3



Positive terminal

Pin L3



Positive terminal



Are the resistances greater than 100 Kohms?

-> Yes

An intermittent fault may be present in the wiring harness. Visually check for chaffed wires or other

physical damage to the harness. If no fault is found in the circuit, suspect the following

component(s): - Fuel injector 1 (INJ0) connector - Fuel injector 1 (INJ0) - ECM connector - ECM



-> No

GO to Pinpoint Test  G552275t47.



G552275t47 : CHECK WHETHER THE SHORT CIRCUIT TO POWER IS IN THE
HARNESS OR THE FUEL INJECTOR

1. Key off. 2. Disconnect the fuel injector 1 (INJ0) connector, C44. 3. Key on, engine off. 4. Measure

the resistance between:

C101, harness side

Battery



Pin M3



Positive terminal

Pin L3



Positive terminal



Are the resistances greater than 100 Kohms?

-> Yes

An intermittent fault may be present in the wiring harness. Visually check for chaffed wires or other

physical damage to the harness. If no fault is found in the circuit, suspect the following

component(s): - Fuel injector 1 (INJ0)



-> No

REPAIR the short circuit. For additional information, refer to the wiring diagrams. Clear any DTCs, test

the system for normal operation.

G552275t48 : CHECK WHETHER THE SHORT CIRCUIT IS IN THE HARNESS
OR THE THE FUEL INJECTOR

1. Key off. 2. Disconnect the fuel injector 1 (INJ0) connector, C44. 3. Key on, engine off. 4. Measure

the resistance between:

C101, harness side  C101, harness side

Pin M3



Pin L3





Is the resistance greater than 100 Kohms?

-> Yes

An intermittent fault may be present in the wiring harness. Visually check for chaffed wires or other

physical damage to the harness. If no fault is found in the circuit, suspect the following

component(s): - Fuel injector 1 (INJ0)



-> No

REPAIR the short circuit. For additional information, refer to the wiring diagrams. Clear any DTCs, test

the system for normal operation.

www.

PINPOINT TEST  G552275p9 : FUEL
INJECTOR AND CIRCUIT, CYLINDER 2

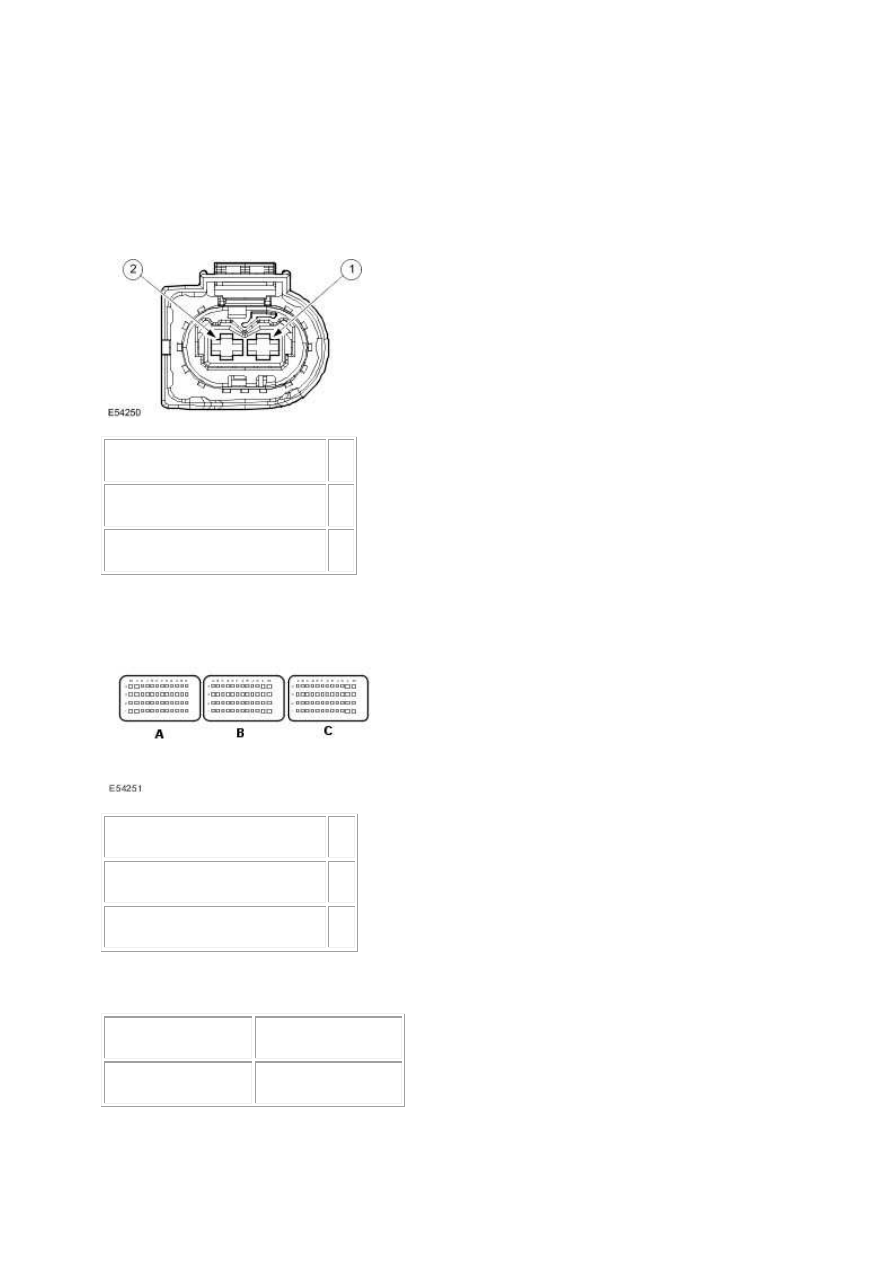

G552275t49 : CHECK THE COMPONENT RESISTANCE

1.



Circuit



Pin

Fuel injector, cylinder 2 - ground  01



Fuel injector, cylinder 2 - control  02





2.



Circuit



Pin

Fuel injector, cylinder 2 - ground  L2



Fuel injector, cylinder 2 - control  M2



3. Key off. 4. Disconnect the fuel injector 2 (INJ2) connector, C46. 5. Measure the resistance between:

C46, component side  C46, component side

Pin 02



Pin 01





Is the resistance between 180 and 220 Kohms?

-> Yes

GO to Pinpoint Test  G552275t50.





-> No

INSTALL a new fuel injector.

Fuel Injector (18.10.01)  Clear any DTCs, test the system for normal operation.

G552275t50 : CHECK THE COMBINED FUEL INJECTOR AND HARNESS
RESISTANCE

1. Key off. 2. Connect the fuel injector 2 (INJ2) connector, C46 connected. 3. Disconnect the ECM

connector, C101. 4. Measure the resistance between:

C101, harness side  C101, harness side

Pin M2



Pin L2





Is the resistance between 180 and 220 Kohms?

-> Yes

GO to Pinpoint Test  G552275t53.





-> No

GO to Pinpoint Test  G552275t51.



G552275t51 : CHECK for short CIRCUIT BETWEEN THE SIGNAL AND
RETURN CIRCUITS

1. Measure the resistance between:

C101, harness side  C101, harness side

Pin M2



Pin L2





Is the resistance greater than 100 Kohms?

-> Yes

GO to Pinpoint Test  G552275t52.
