Jaguar XJ (X350). Manual - part 665

Pin 02



Negative terminal



Is the resistance greater than 100 Kohms?

-> Yes

An intermittent fault may be present in the wiring harness. Visually check for chaffed wires or other

physical damage to the harness. If no fault is found in the circuit, suspect the following

component(s): - ECM



-> No

REPAIR the short circuit. For additional information, refer to the wiring diagrams. Clear any DTCs, test

the system for normal operation.

G552275t39 : CHECK WHETHER THE SHORT CIRCUIT TO POWER IS IN THE
HARNESS OR THE MODULE

1. Key off. 2. Disconnect the ECM connector, C100. 3. Key on, engine off. 4. Measure the resistance

between:

C43, harness side

Battery



Pin 02



Positive terminal



Is the resistance greater than 100 Kohms?

-> Yes

An intermittent fault may be present in the wiring harness. Visually check for chaffed wires or other

physical damage to the harness. If no fault is found in the circuit, suspect the following

component(s): - ECM



-> No

REPAIR the short circuit. For additional information, refer to the wiring diagrams. Clear any DTCs, test

the system for normal operation.

PINPOINT TEST  G552275p8 : FUEL
INJECTOR AND CIRCUIT, CYLINDER 1

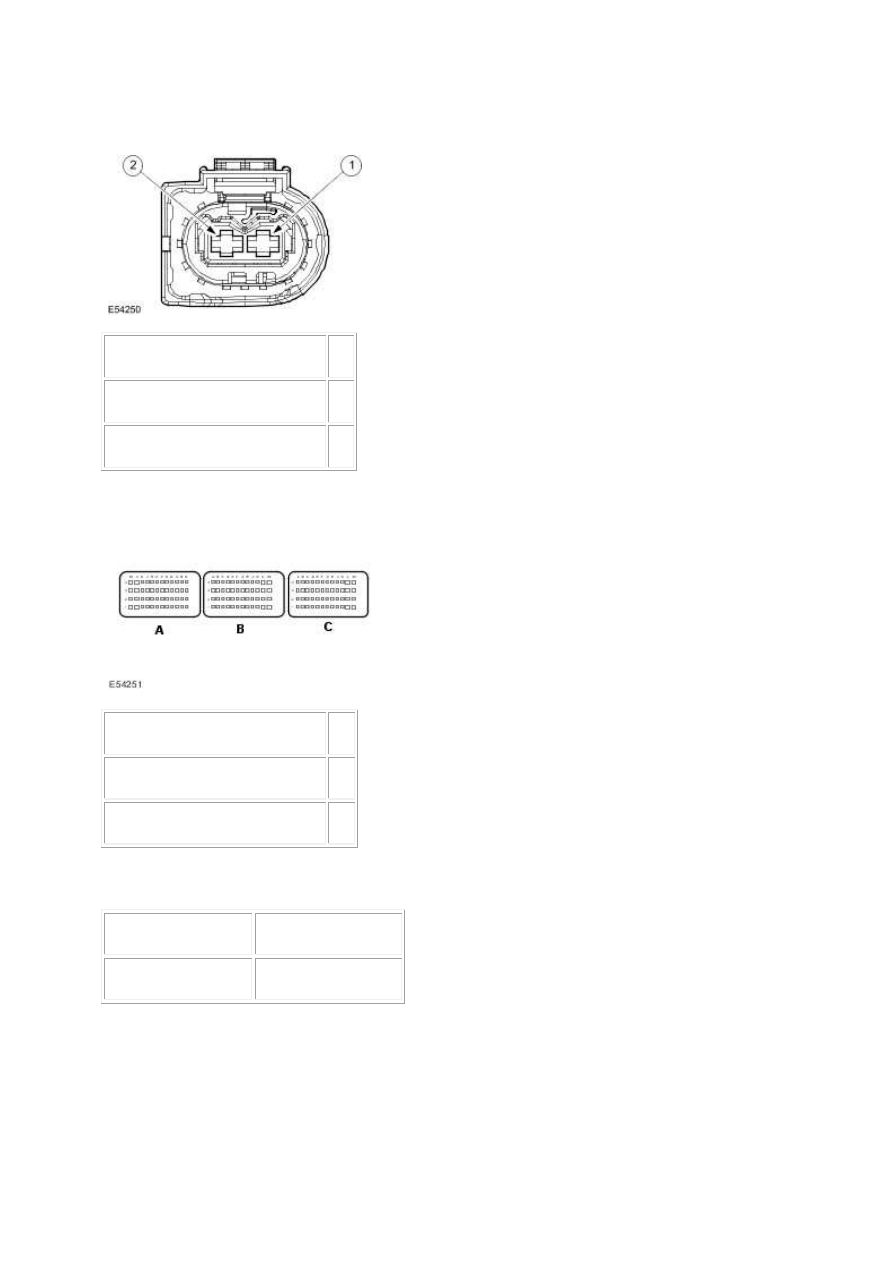

G552275t40 : CHECK THE COMPONENT RESISTANCE

1.



Circuit



Pin

Fuel injector, cylinder 1 - ground  01



Fuel injector, cylinder 1 - control  02





2.



Circuit



Pin

Fuel injector, cylinder 1 - ground  L3



Fuel injector, cylinder 1 - control  M3



3. Key off. 4. Disconnect the fuel injector 1 (INJ0) connector, C44. 5. Measure the resistance between:

C44, component side  C44, component side

Pin 02



Pin 01





Is the resistance between 180 and 220 Kohms?

-> Yes

GO to Pinpoint Test  G552275t41.



www.



-> No

INSTALL a new fuel injector.

Fuel Injector (18.10.01)  Clear any DTCs, test the system for normal operation.

G552275t41 : CHECK THE COMBINED FUEL INJECTOR AND HARNESS
RESISTANCE

1. Key off. 2. Connect the fuel injector 1 (INJ0) connector, C44. 3. Disconnect the ECM connector,

C101. 4. Measure the resistance between:

C101, harness side  C101, harness side

Pin M3



Pin L3





Is the resistance between 180 and 220 Kohms?

-> Yes

GO to Pinpoint Test  G552275t44.





-> No

GO to Pinpoint Test  G552275t42.



G552275t42 : CHECK FOR SIGNAL AND RETURN CIRCUITS SHORT CIRCUIT
TO EACH OTHER

1. Measure the resistance between:

C101, harness side  C101, harness side

Pin M3



Pin L3





Is the resistance greater than 100 Kohms?

-> Yes

GO to Pinpoint Test  G552275t43.





-> No

GO to Pinpoint Test  G552275t48.



G552275t43 : CHECK THE FUEL INJECTOR CIRCUIT FOR HIGH RESISTANCE

1. Disconnect the fuel injector 1 (INJ0) connector, C44. 2. Measure the resistance between:

C44, harness side  C101, harness side

Pin 02



Pin M3



Pin 01



Pin L3





Are the resistances less than 10 ohms?

-> Yes

An intermittent fault may be present in the wiring harness. Visually check for chaffed wires or other

physical damage to the harness. If no fault is found in the circuit, suspect the following

component(s): - Fuel injector 1 (INJ0) connector - ECM connector - Fuel injector 1 (INJ0)



-> No

REPAIR the high resistance circuit. For additional information, refer to the wiring diagrams. Clear any

DTCs, test the system for normal operation.

G552275t44 : CHECK THE FUEL INJECTOR CIRCUIT FOR SHORT CIRCUIT TO
GROUND

1. Key on, engine off. 2. Measure the resistance between:

C101, harness side

Battery



Pin M3



Negative terminal

Pin L3



Negative terminal



Are the resistances greater than 100 Kohms?

-> Yes

GO to Pinpoint Test  G552275t46.





-> No

GO to Pinpoint Test  G552275t45.
