Jaguar XJ (X350). Manual - part 632

Fuel Injectors (18.10.02)

Removal



1 . Remove the fuel charging wiring harness.

For additional information, refer to







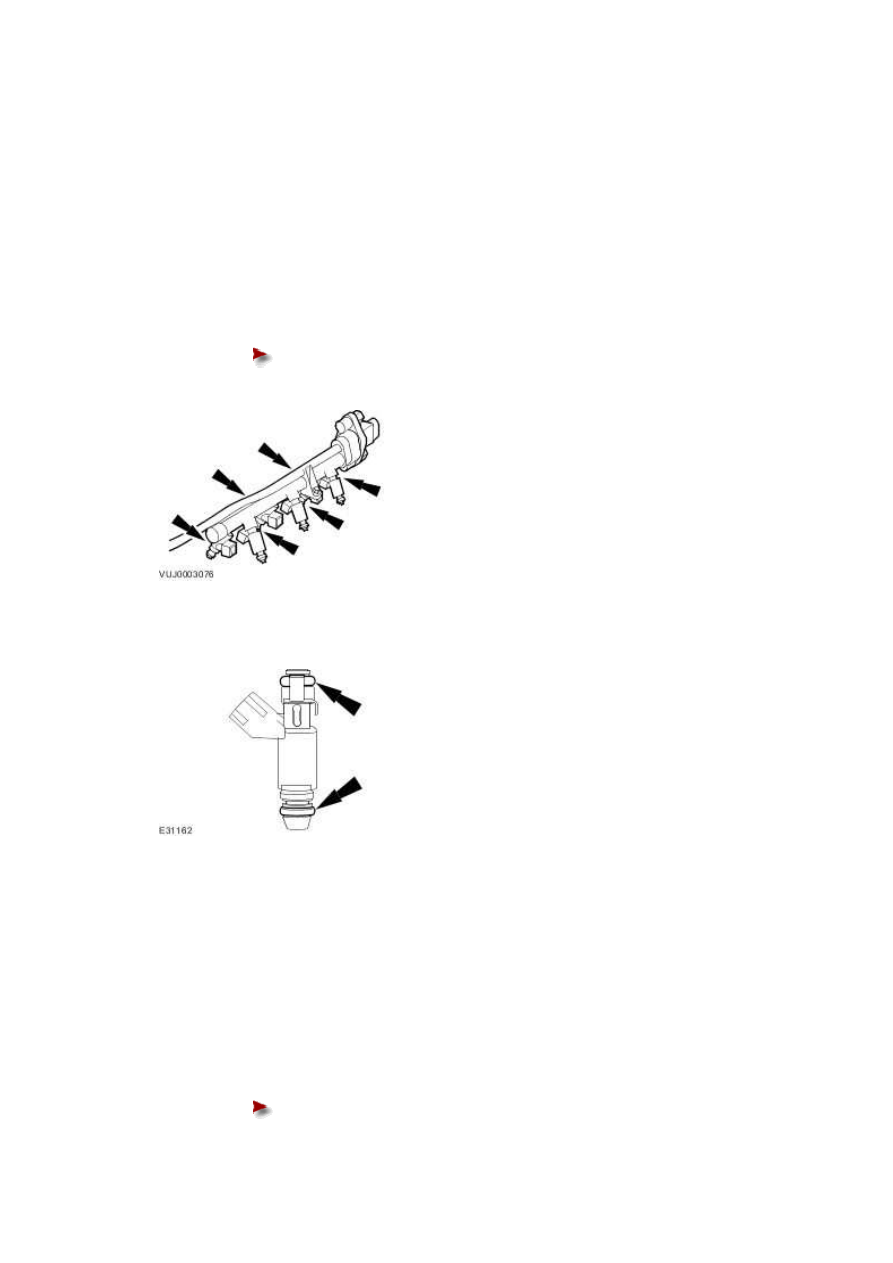

2 . Remove the fuel injectors.





Remove the fuel injector locating clips.

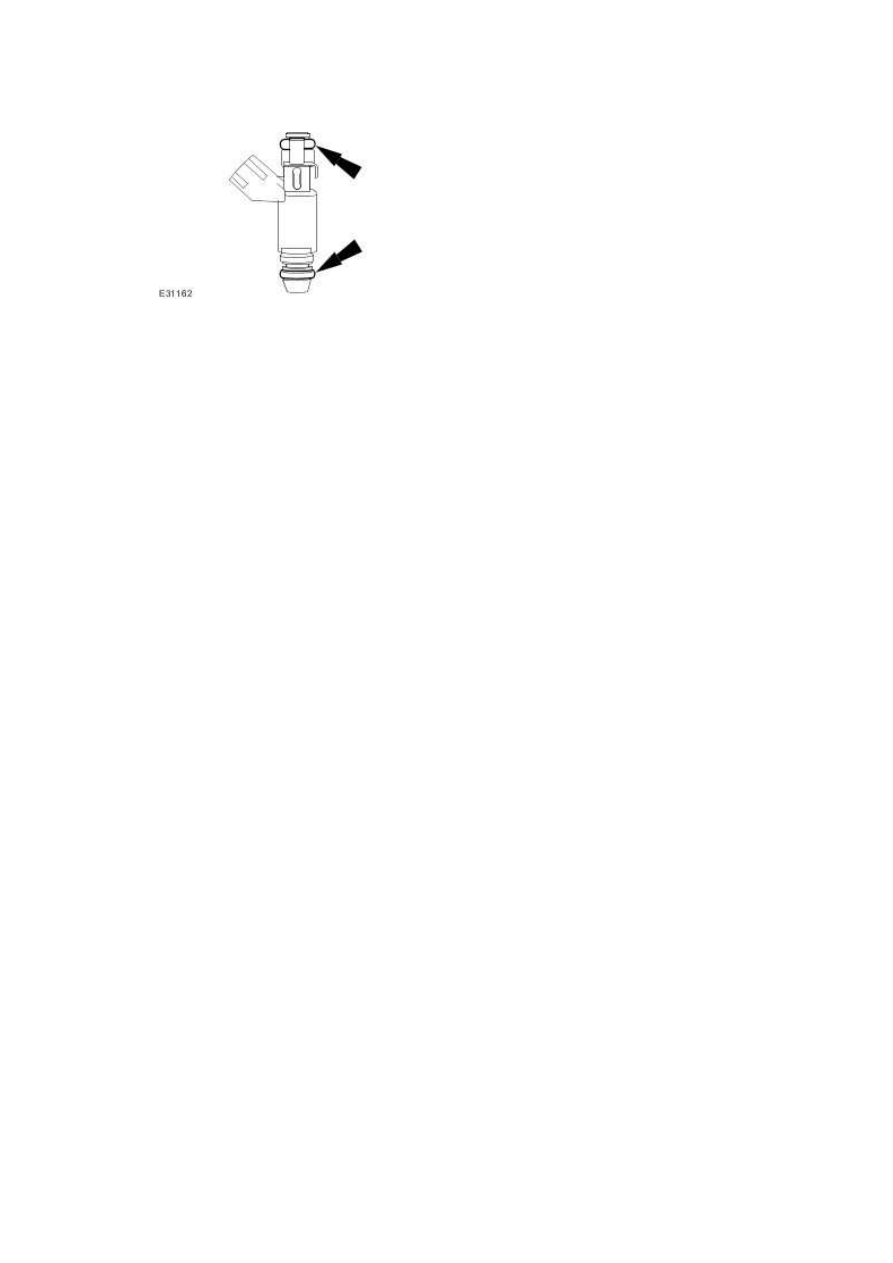

3 . Remove and discard the O-ring seals.







Installation



1 . NOTE:





Install new fuel injector O-ring seals.



To install, reverse the removal procedure.





Lubricate the fuel injector O-ring seals with clean engine oil.













www.

Fuel Injection Supply Manifold (19.60.13)

Removal



1 . Remove the fuel injectors.

For additional information, refer to Fuel Injectors (18.10.02)

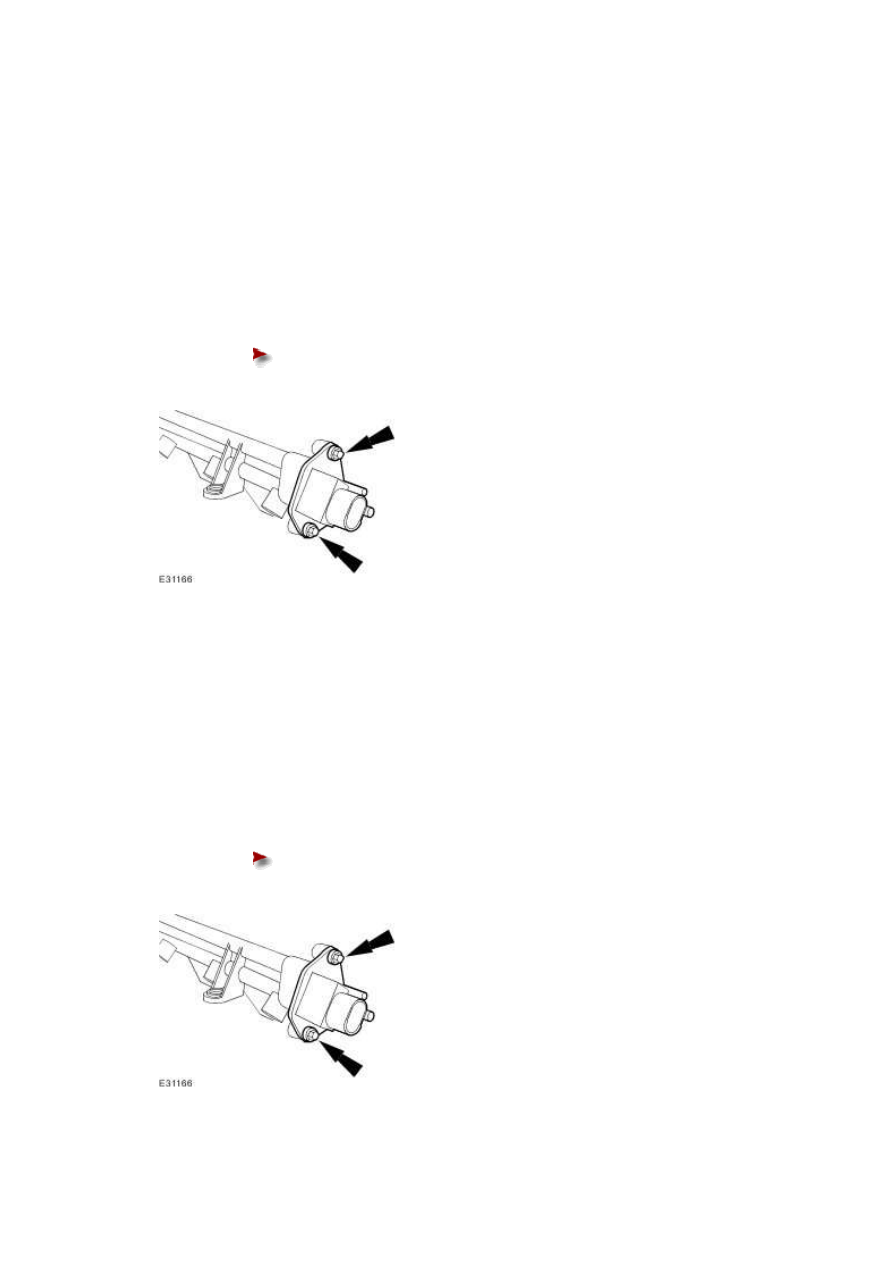

2 . Remove the fuel pressure sensor.





Remove and discard the O-ring seals.











Installation



1 . NOTE:





Install new O-ring seals.



To install, reverse the removal procedure.





Tighten to 10 Nm.









Throttle Body - VIN Range: G00442-
>G45703 (19.70.04)

Removal



1

.



  WARNING: When relieving cooling system pressure, cover the expansion tank cap

with a thick cloth to prevent the possibility of scalding. Failure to follow these instructions

may result in personal injury.





Remove the expansion tank cap to relieve the cooling system pressure.







2

.



  CAUTION: Do not attempt to clean the throttle body. The bore and the throttle

plate has a special coating applied during manufacture which should not be removed.





Remove the air cleaner outlet tube. <<303-12A>>







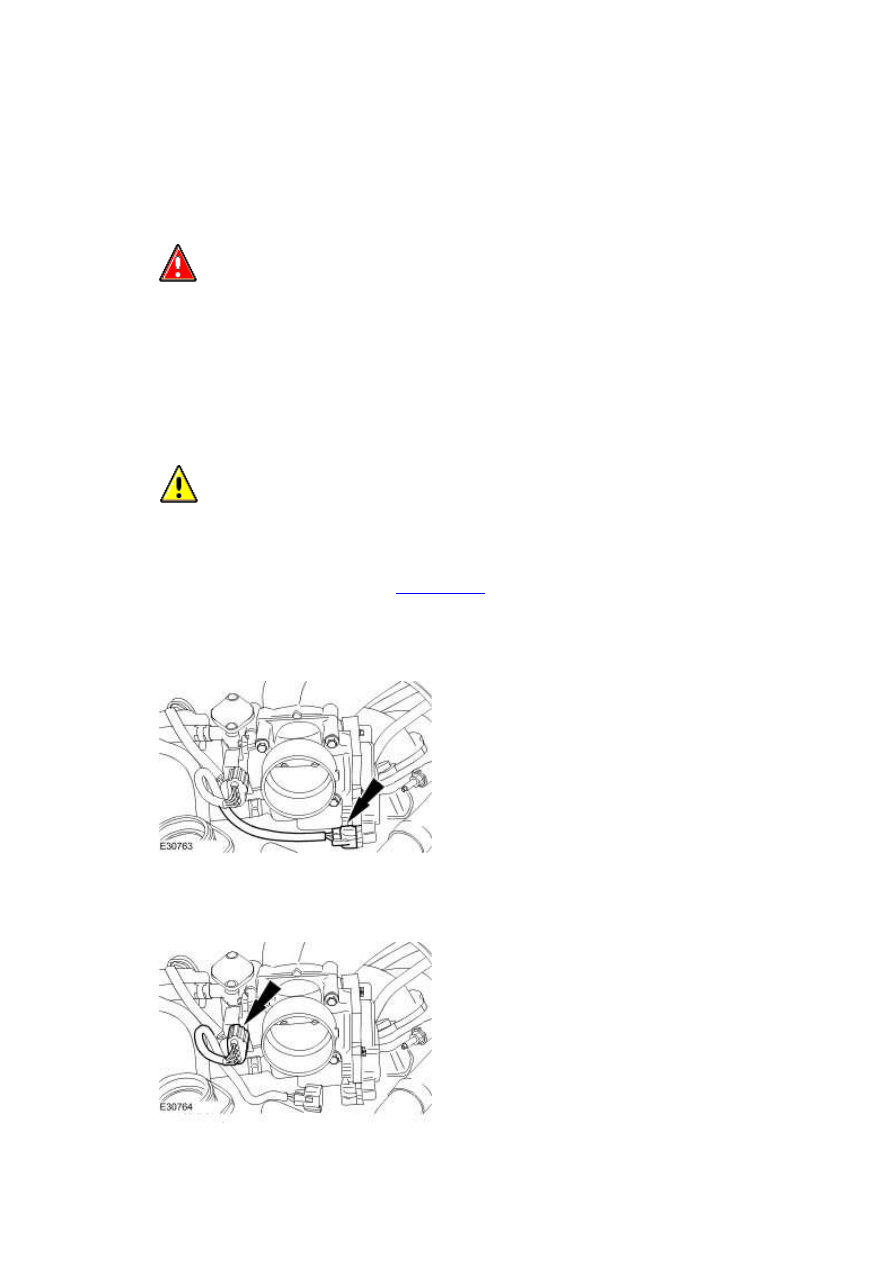

3 . Disconnect the throttle motor electrical connector.







4 . Disconnect the throttle position (TP) sensor electrical connector.
