Jaguar XJ (X350). Manual - part 607

Removal and installation





Radiator

Removal



1 . Remove the water pump.

For additional information, refer to





2 . Lower the vehicle.





3 . Remove the radiator grille opening panel. <<501-02>>





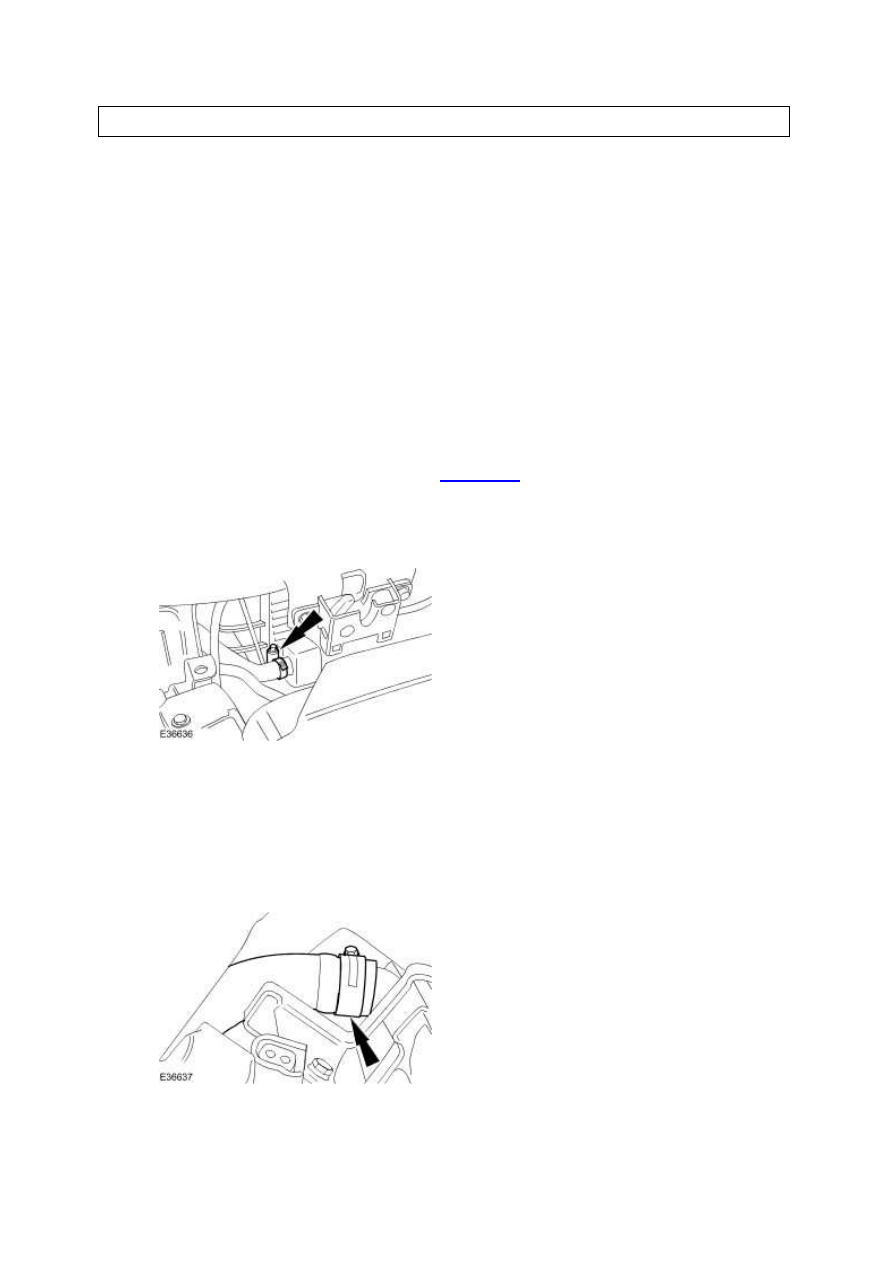

4 . Disconnect the radiator coolant vent hose.







5 . Raise the vehicle.





6 . Disconnect the right-hand radiator hose.







7 . Disconnect the left-hand radiator hose.

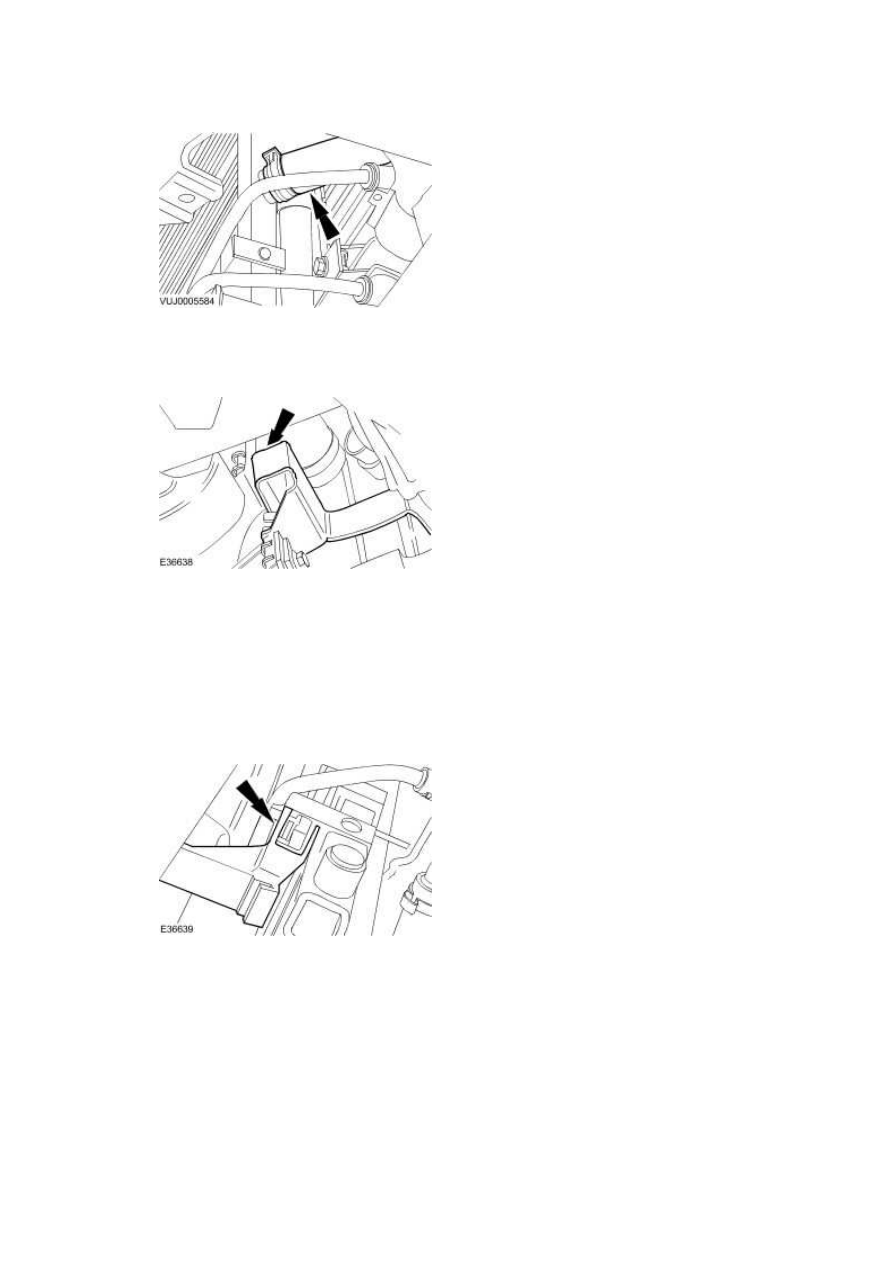

8 . Remove the water pump retaining bracket.

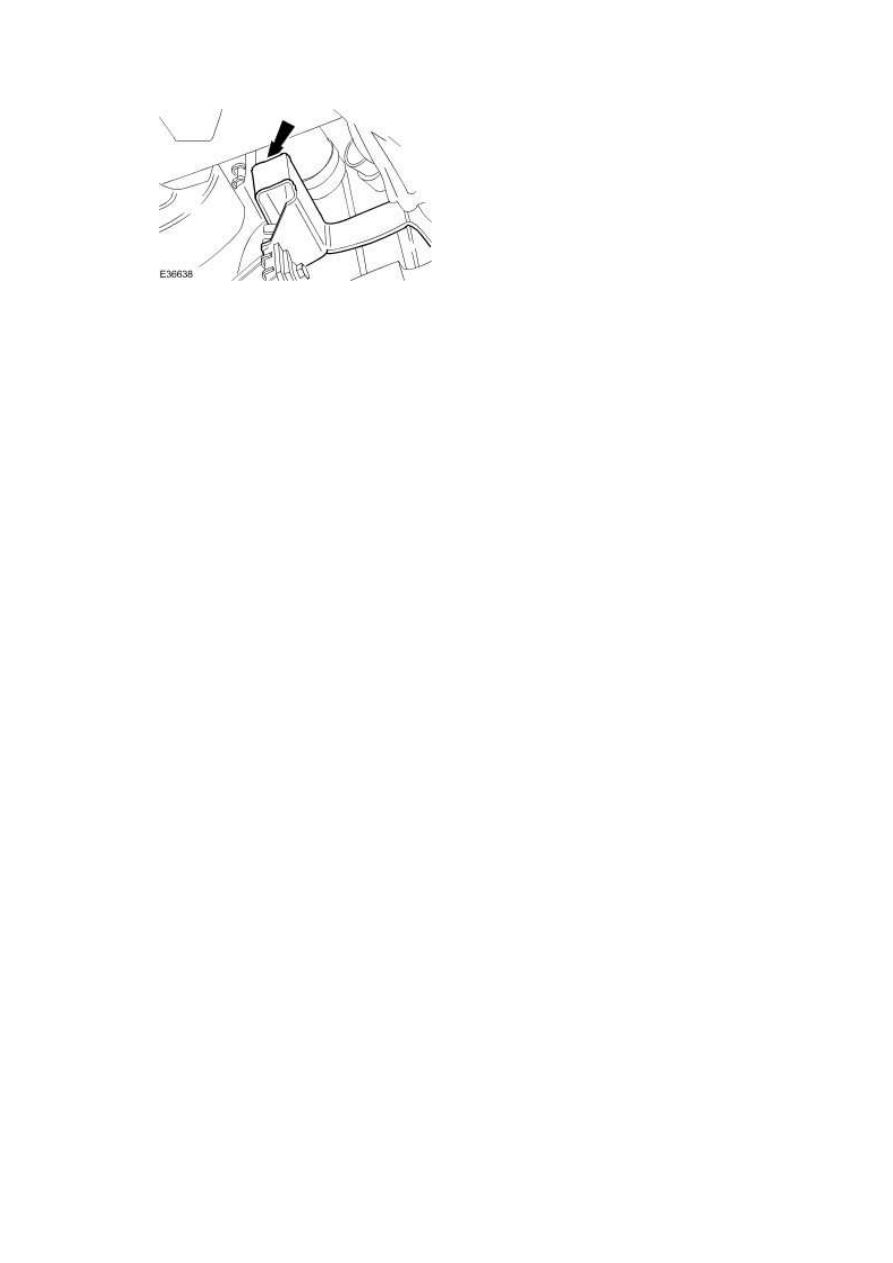

9 . NOTE:





Right-hand shown, left-hand similar.



Detach the power assisted steering oil cooler.







10 . NOTE:





Right-hand shown, left-hand similar.

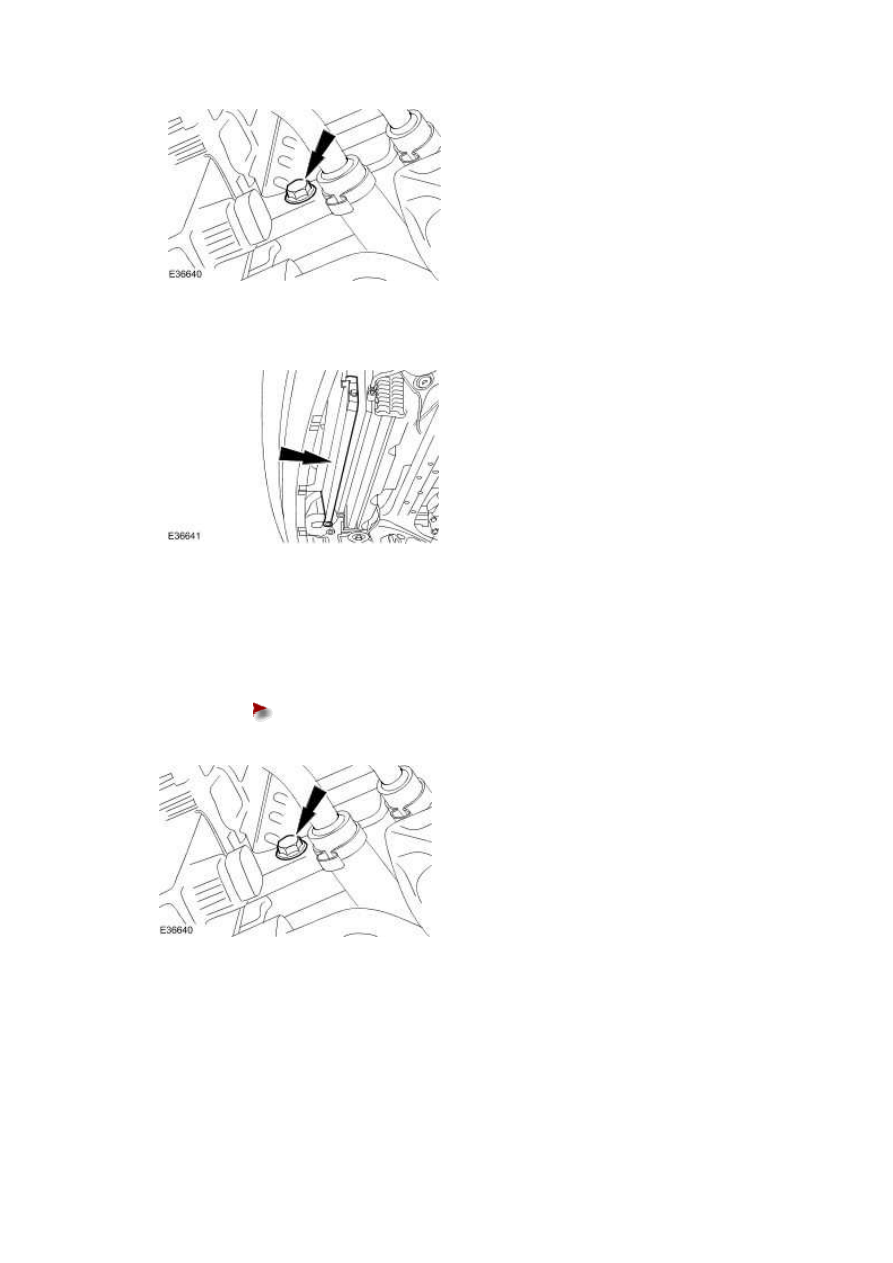

Remove the radiator retaining bolt.

www.







11 . Remove the radiator.







Installation



1 . To install, reverse the removal procedure.





Tighten to 7 Nm.











2 . Tighten to 7 Nm.
