303-03B : Supercharger Cooling





Specifications





Specifications

Torque Specifications

Description

Nm  lb-ft  lb-in

Supercharger radiator retaining bolts

7

-

62

Supercharger water pump bracket retaining bolt  7

-

62

Supercharger radiator drain plug

1

-

9

Coolant expansion tank bleed screw

1

-

9

Supercharger coolant fill plug

45   33   -



Lubricants, Fluids, Sealers and Adhesives

Description

Specification

Jaguar Premium Cooling System Fluid  WSS M97B44-D







General procedures





Supercharger Cooling System Draining,
Filling and Bleeding

1.

  WARNING: Never remove the coolant pressure cap under any circumstances

while the engine is operating. Failure to follow this instruction may result in personal
injury.


  WARNING: To avoid having scalding hot coolant or steam blow out of the

cooling system, use extreme care when removing the coolant pressure cap from a hot
cooling system. Wait until the engine has cooled, then wrap a thick cloth around the
coolant pressure cap and turn it slowly until the pressure begins to release. Step back
while the pressure is released from the system. When certain all the pressure has been
released (still with a cloth) turn and remove the coolant pressure cap from the coolant
expansion tank. Failure to follow these instructions may result in personal injury.


  WARNING: To avoid the possibility of personal injury, do not operate the engine

with the hood open until the fan blades have been examined for cracks and separation.
Failure to follow this instruction may result in personal injury.


  WARNING: Remove fuse 14 from the engine compartment fuse box prior to

performing any under hood service in the area of the cooling fan when the engine is hot,
since the cooling fan motor could operate if the engine has been switched OFF. Failure
to follow this instruction may result in personal injury.


  CAUTION: The engine cooling system must be maintained with the correct

concentration and type of anti-freeze solution to prevent corrosion and frost damage.
Failure to follow this instruction may result in damage to the engine.


  CAUTION: Never remove the coolant pressure cap under any circumstances

while the engine is operating. Failure to follow this instruction may result in damage to
the engine.

Release the cooling system pressure.



•

  Remove the coolant expansion tank pressure cap.

www.



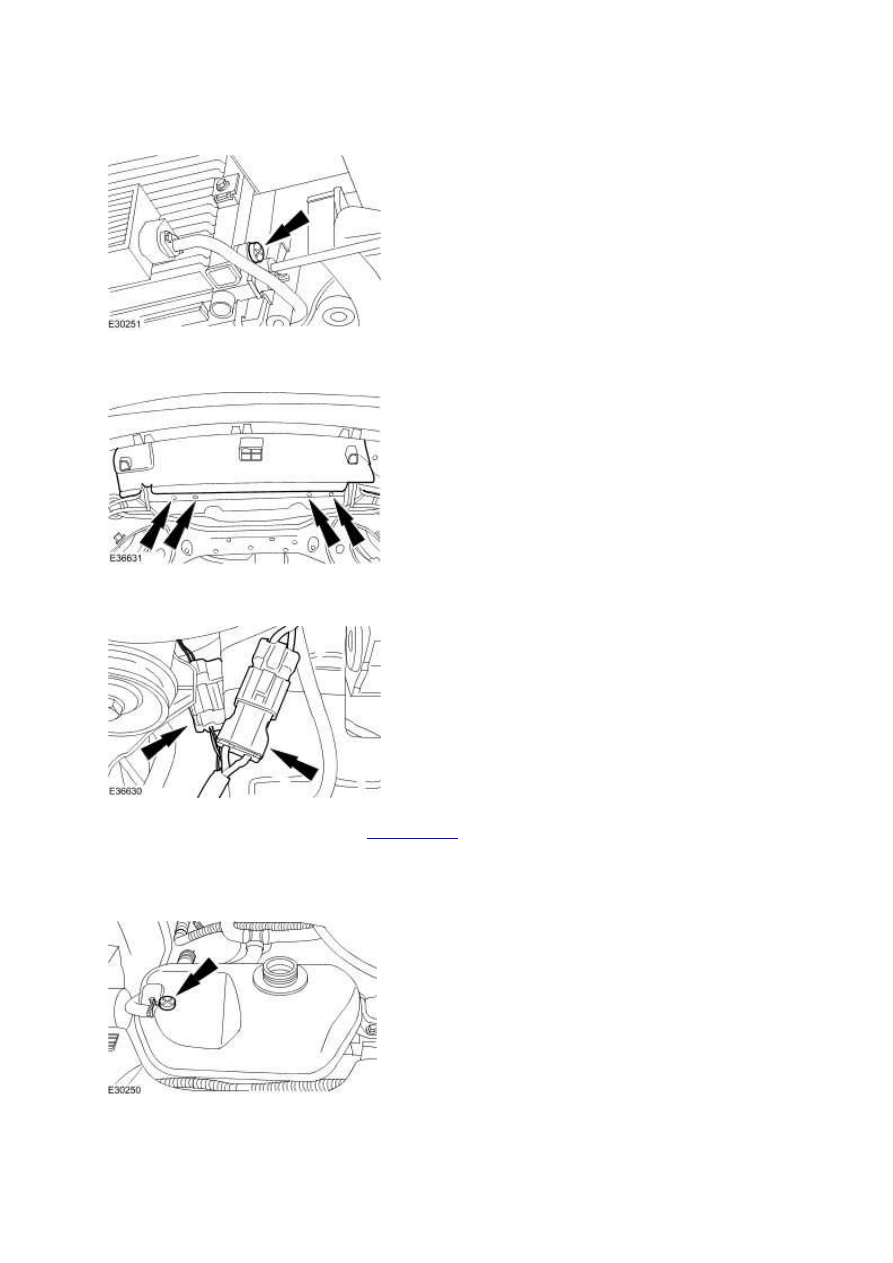

2.  Remove the radiator splash shield. <<501-02>>


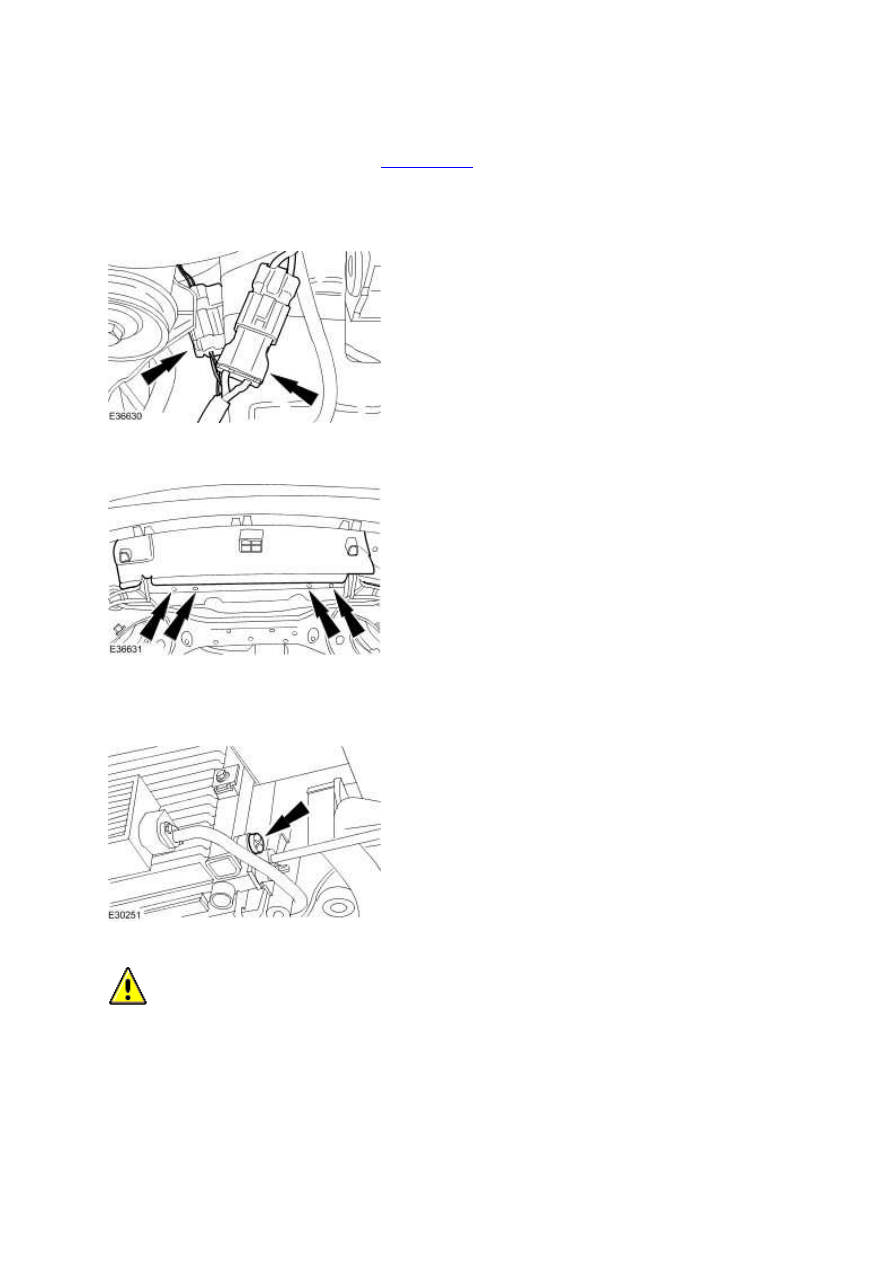

3.  Detach the electrical connectors.





4.  Remove the radiator lower cowl.





5.  Remove the radiator drain plug.



•

  Drain the coolant into a suitable container.






6.

  CAUTION: Do not over tighten the radiator drain plug. Failure to follow this

instruction may cause damage to the vehicle.

Install the radiator drain plug when all coolant has drained.



•

  Tighten to 1 Nm.



•

  Remove the container.



•

  Clean off any spillages.






7.  Install the radiator lower cowl.





8.  Connect the electrical connectors.





9.  Install the radiator splash shield. <<501-02>>


10.  Remove the coolant expansion tank bleed screw.
