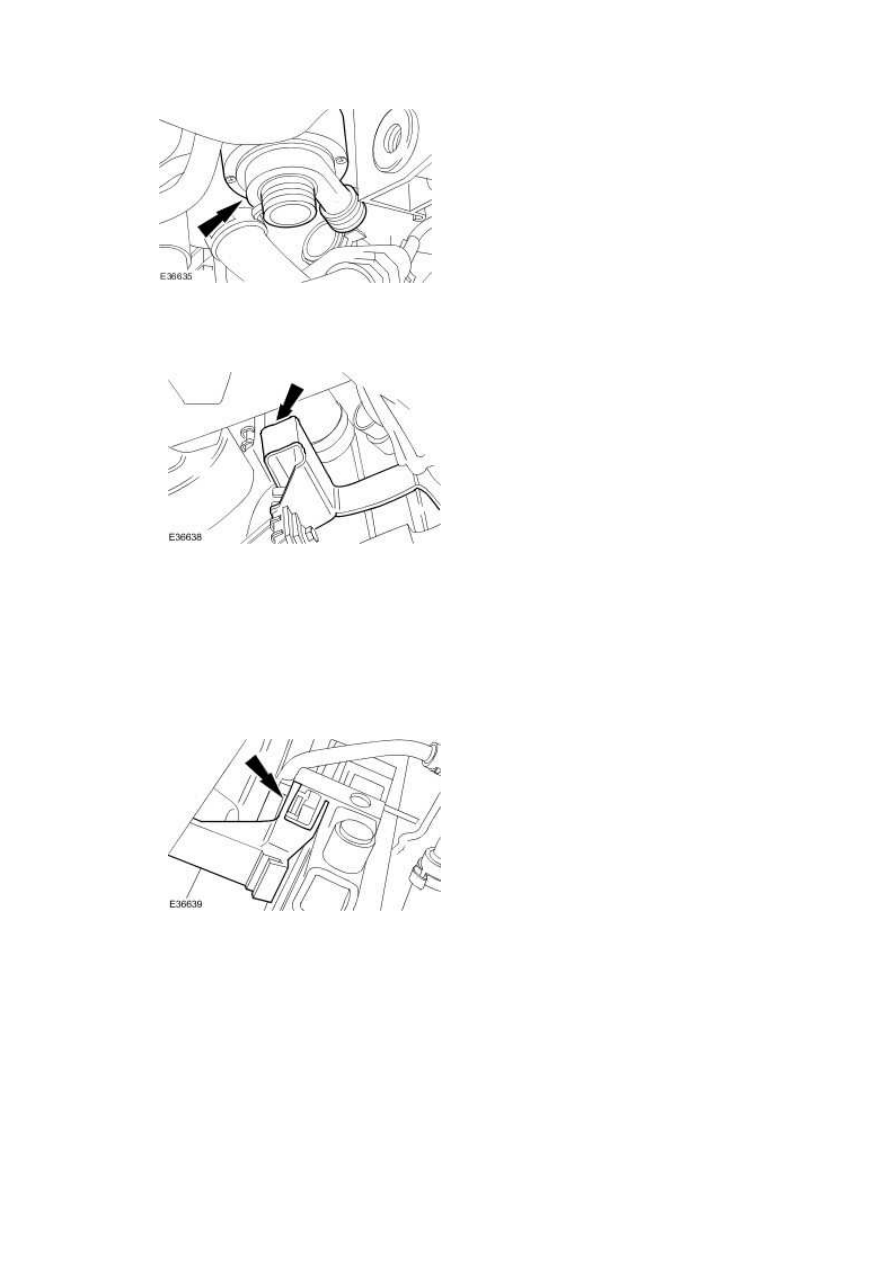

10 . Remove the water pump retaining bracket.







11 . NOTE:





Left-hand shown, right-hand similar.



Detach the power assisted steering oil cooler.







12

.



NOTE:





Left-hand shown, right-hand similar.



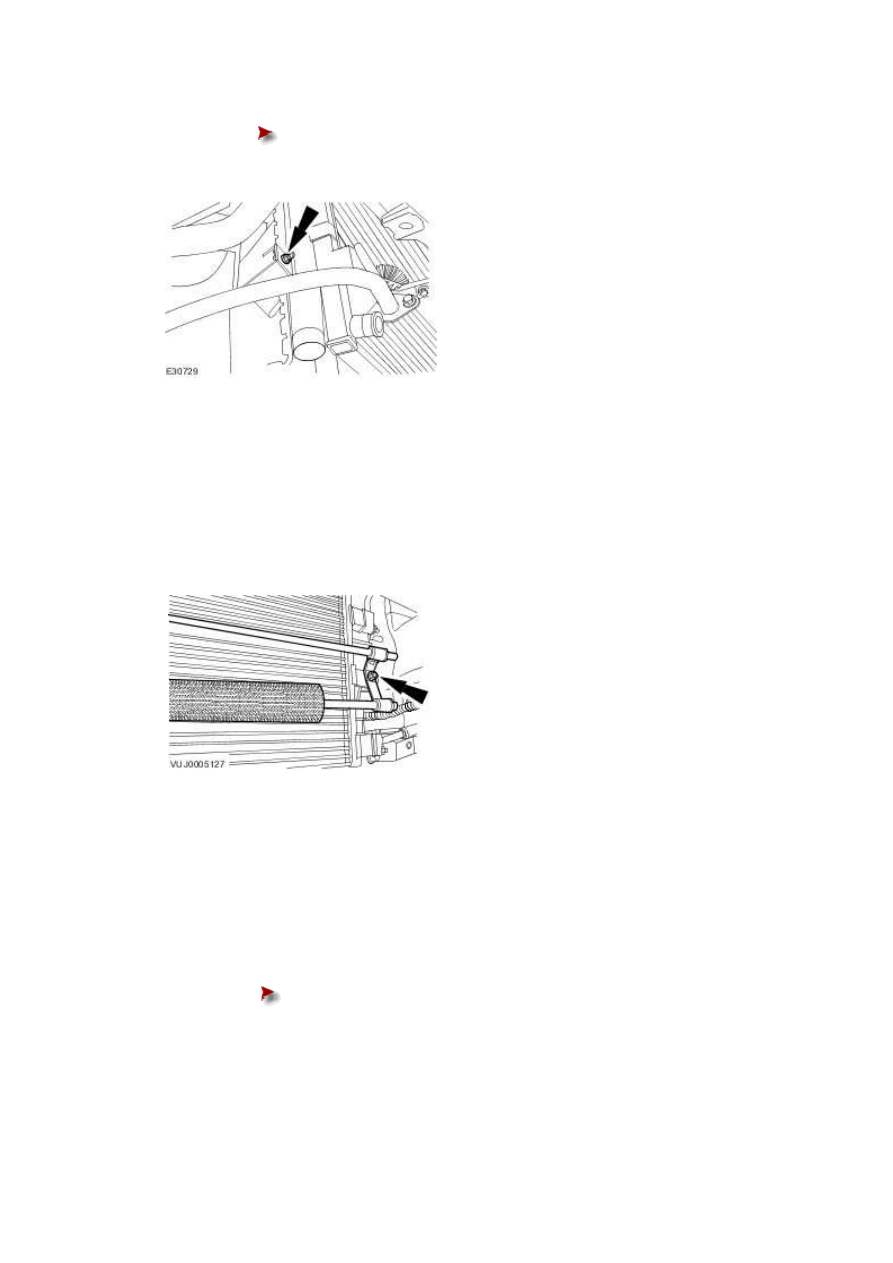

Remove the cooling module retaining bolt.





Secure the supercharger cooling radiator, condenser core and engine oil

cooler using suitable retaining straps.









Vehicles without supercharger



13 . NOTE:





Left-hand shown, right-hand similar.



Detach the power steering oil cooler.







14 . NOTE:





Left-hand shown, right-hand similar.



Remove the condenser core retaining stud.





Secure the condenser core and PAS cooler using suitable retaining straps.





www.





All vehicles



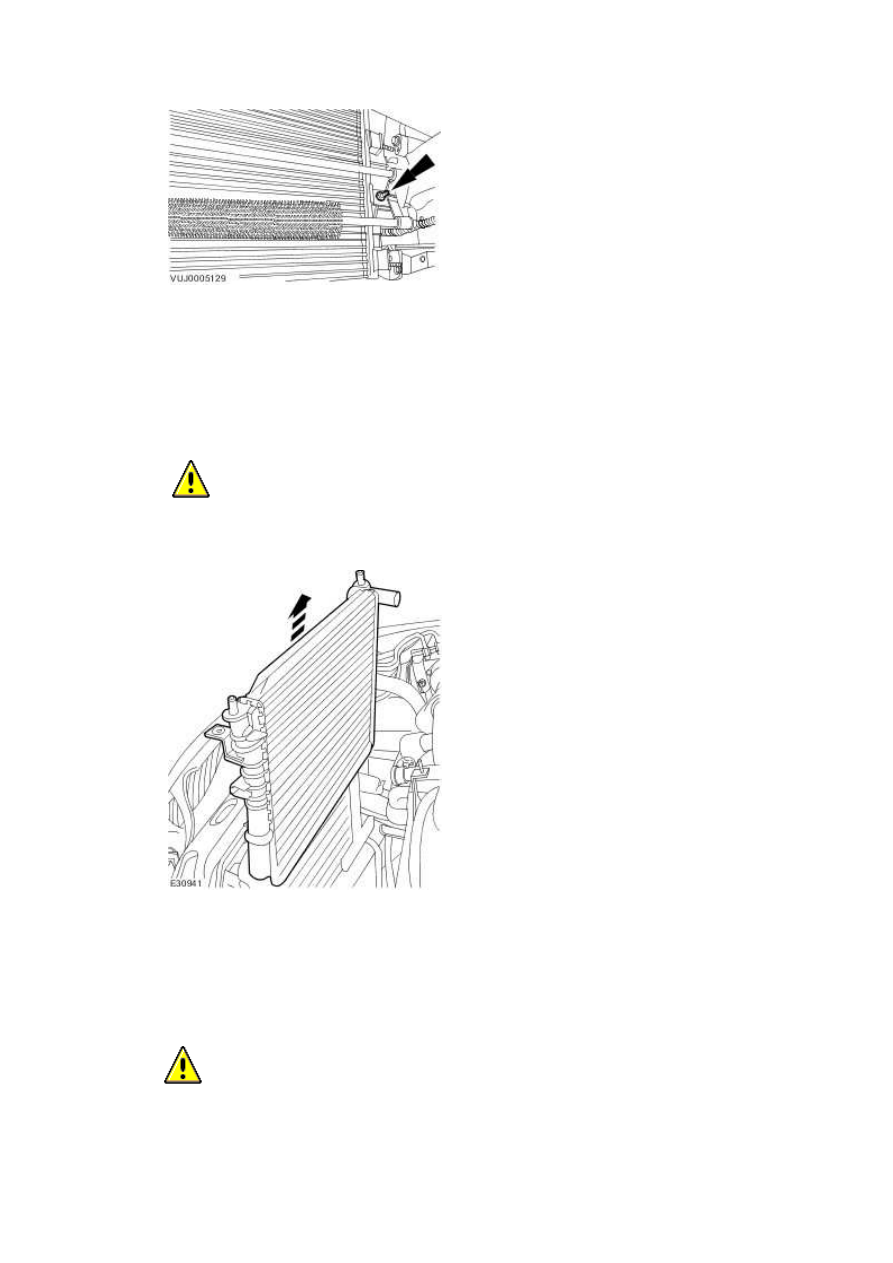

15 . Lower the vehicle.





16 .

  CAUTION: Make sure that the radiator is not damaged when removed.



Remove the radiator.







Installation

All vehicles



1 .

  CAUTION: Make sure that the radiator is not damaged when installed.



To install, reverse the removal procedure.

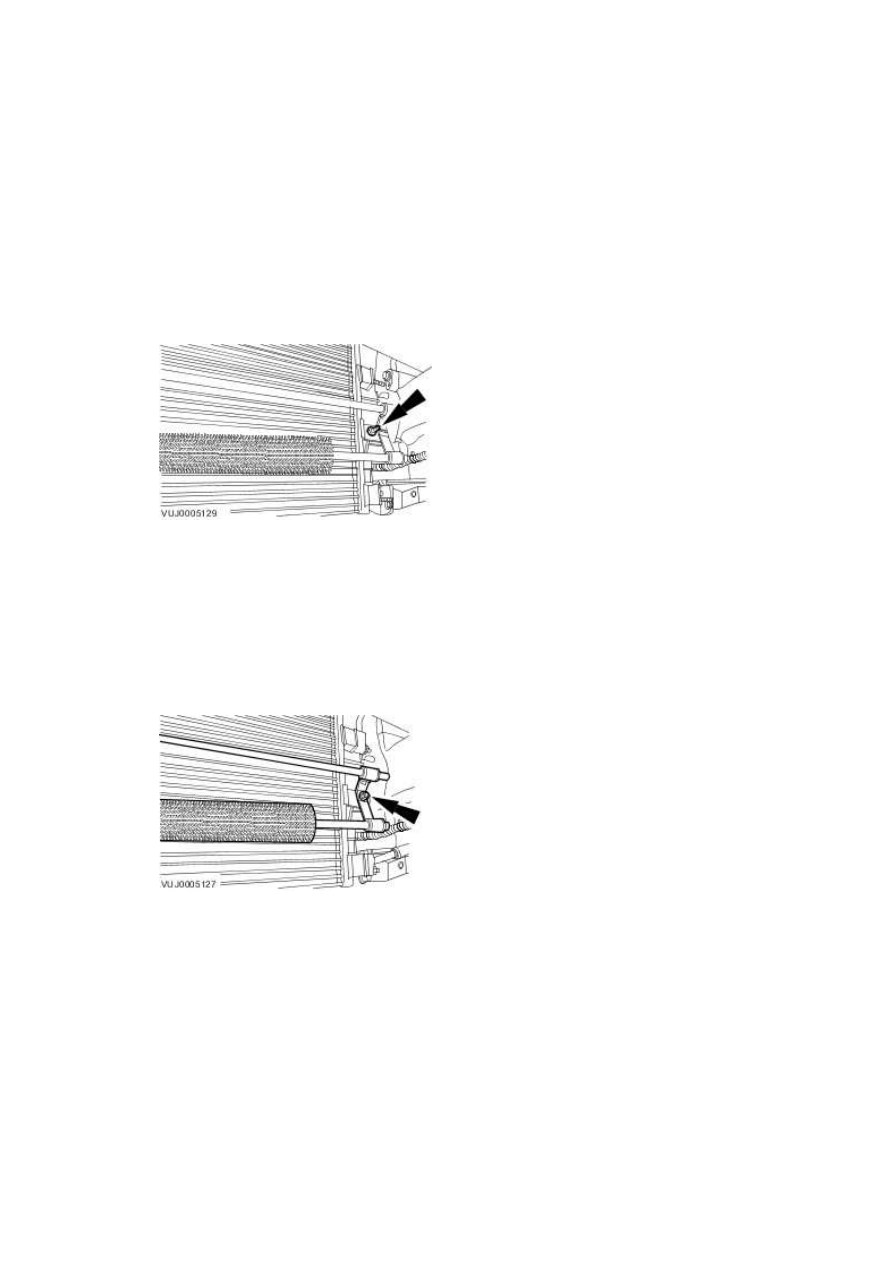

Vehicles without supercharger



2 . NOTE:





Left-hand shown, right-hand similar.



Tighten to 7 Nm.







3 . NOTE:





Left-hand shown, right-hand similar.



Tighten to 7 Nm.





Vehicles with supercharger



4 . NOTE:





Left-hand shown, right-hand similar.



Tighten to 7 Nm.
