Jaguar XJ (X350). Manual - part 594





Removal and installation







Coolant Expansion Tank (26.15.01)

Removal

Vehicles without supercharger



1 . NOTE:





Cap the vent hose to minimize coolant loss.



Detach the vent hose.





Vehicles with supercharger



2 . NOTE:





Cap the vent hoses to minimize coolant loss.



Detach the vent hoses.





www.

All vehicles

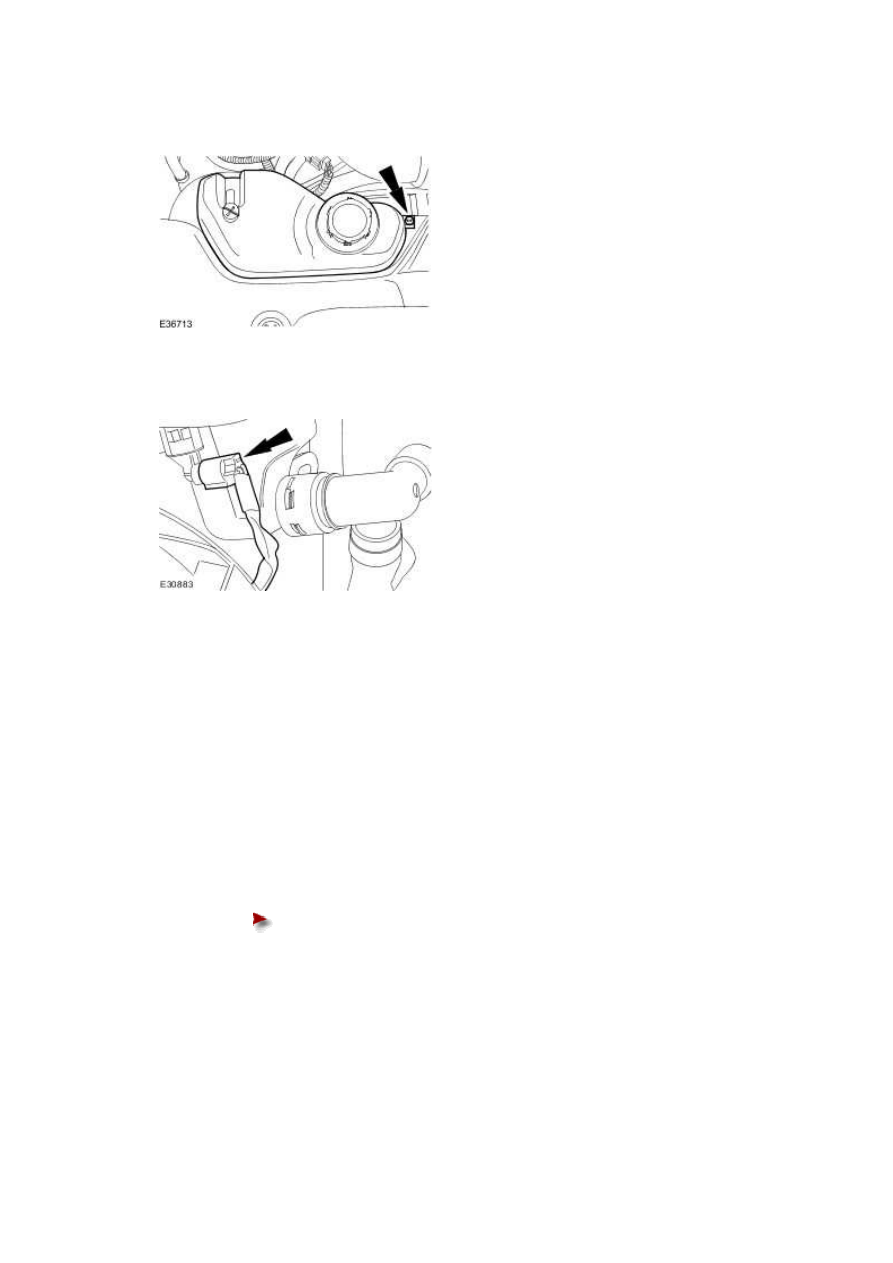

3 . Detach the coolant expansion tank.







4 . Disconnect the coolant expansion tank low level sensor electrical connector.







5 . NOTE:





Make sure the retaining clip is not removed.



NOTE:





Cap the coolant expansion tank lower hose to minimize coolant loss.

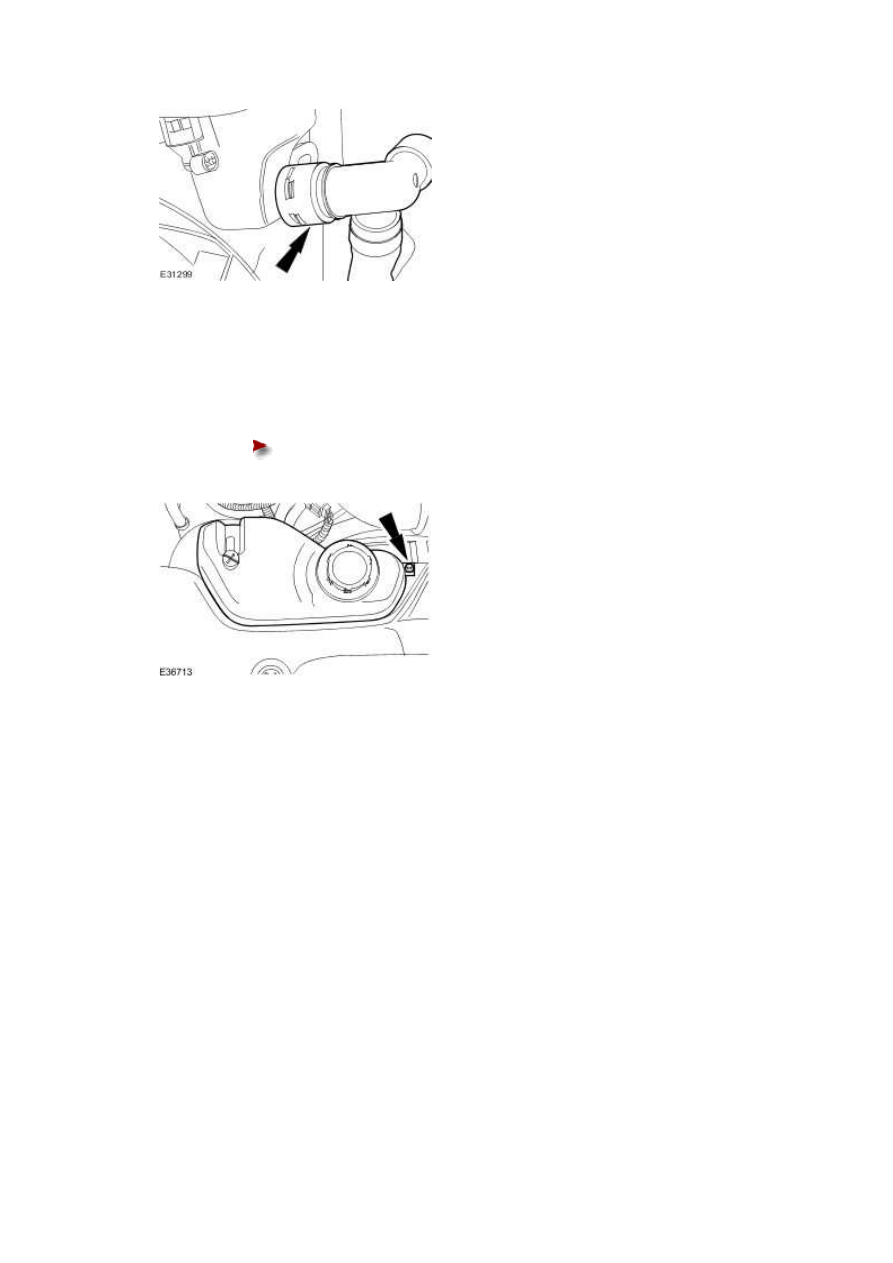

Detach the coolant expansion tank lower hose.





Remove the coolant expansion tank.











Installation



1 . To install, reverse the removal procedure.





Tighten to 3 Nm.











2 . Check and top up the cooling system as required.
