Installation



1

.



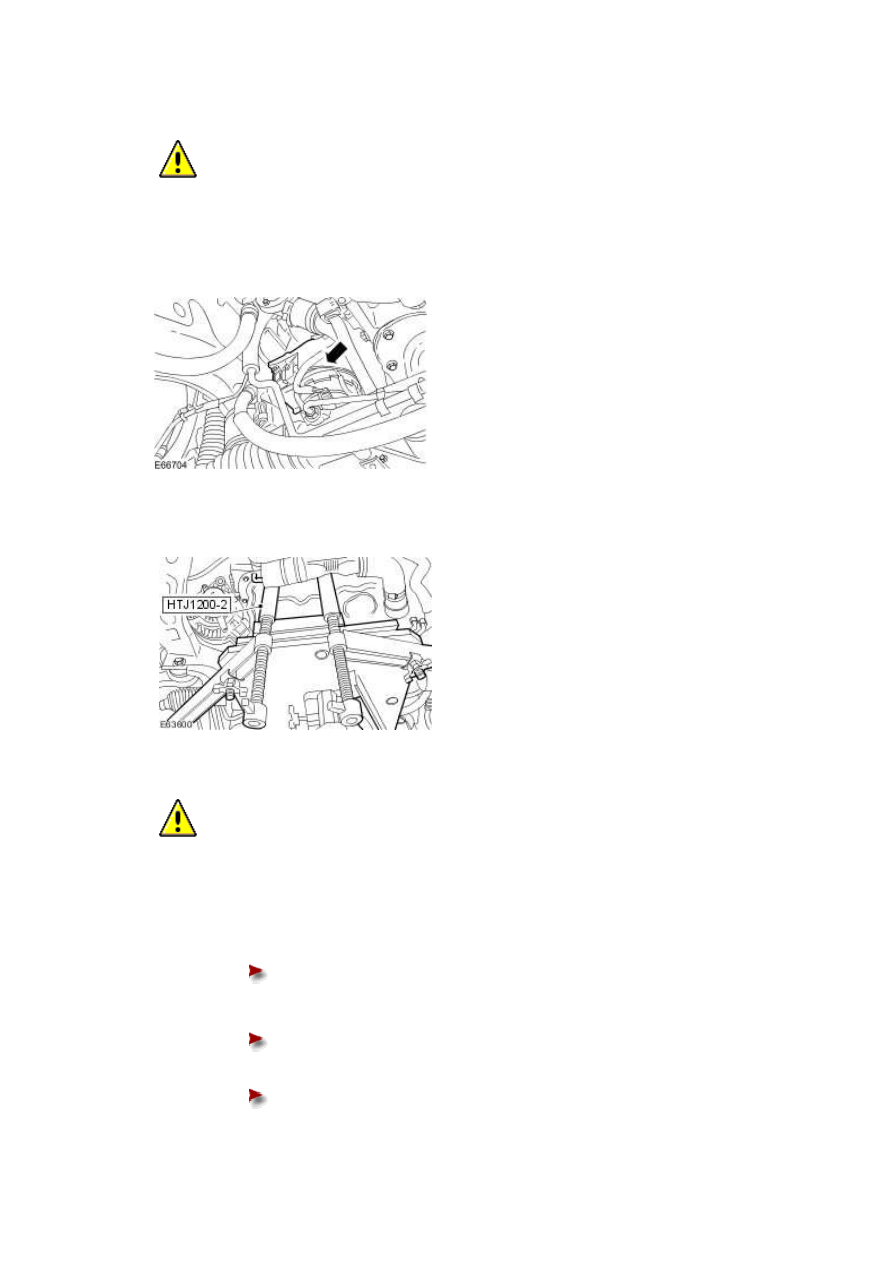

  CAUTION: Make sure that the engine mount location peg is correctly located into

the engine mount bracket. Failure to follow this instruction may result in damage to the

vehicle.





Install the engine mount.







2 . Using the special tool, lower the engine.







3

.



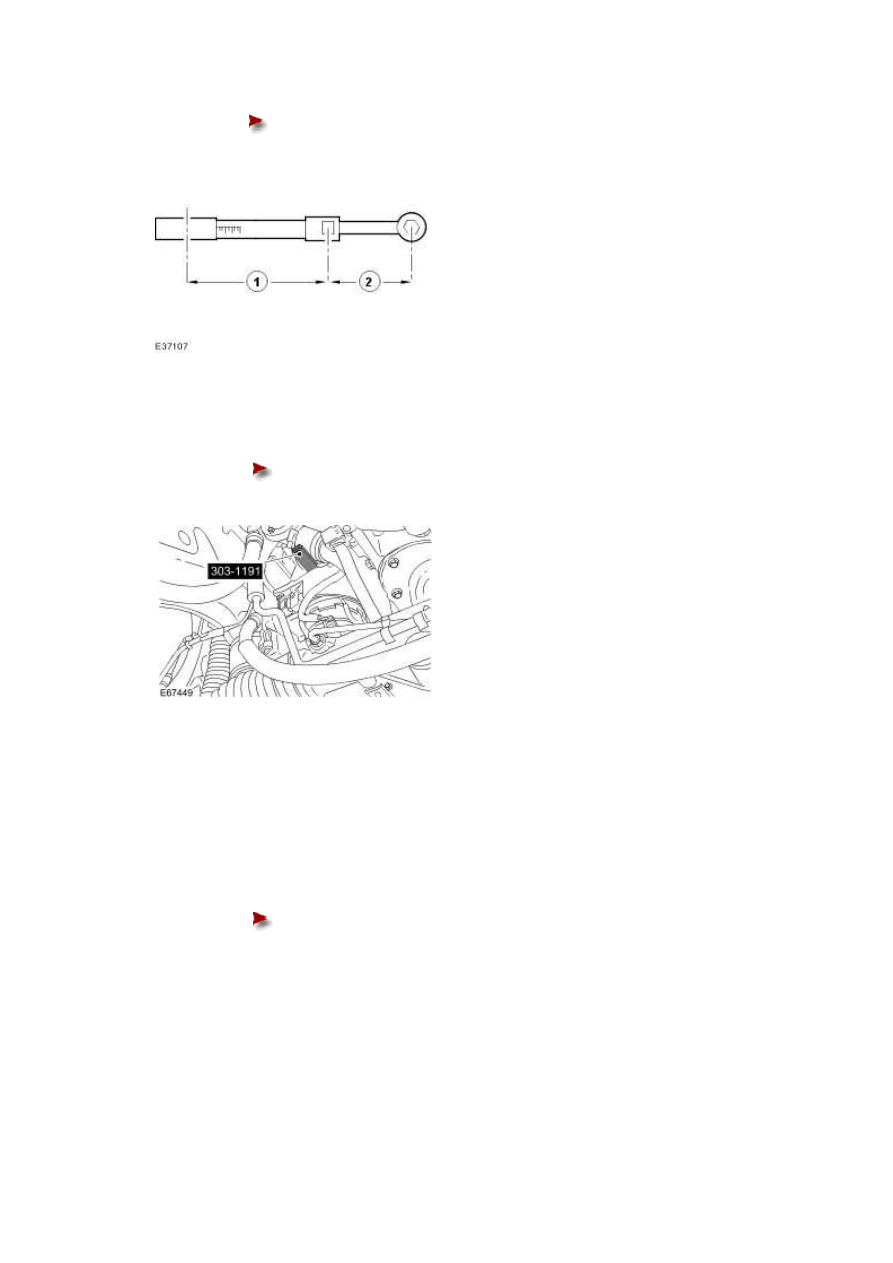

  CAUTION: Make sure the torque wrench setting procedure is followed correctly.

Failure to follow this instruction may result in damage to the vehicle.





Calculate the setting for the torque wrench.





Stage 1: Multiply the required torque by the effective length of the torque

wrench (1).







Stage 2: Add the effective length of the special tool (2) to the effective

length of the torque wrench.







Stage 3: Divide the total of stage 1 by the total of stage 2.







Stage 4: Set the torque wrench to the figure arrived at in stage 3.











4 . Using the special tool, install the engine mount upper retaining nut.





Tighten to 48 Nm.

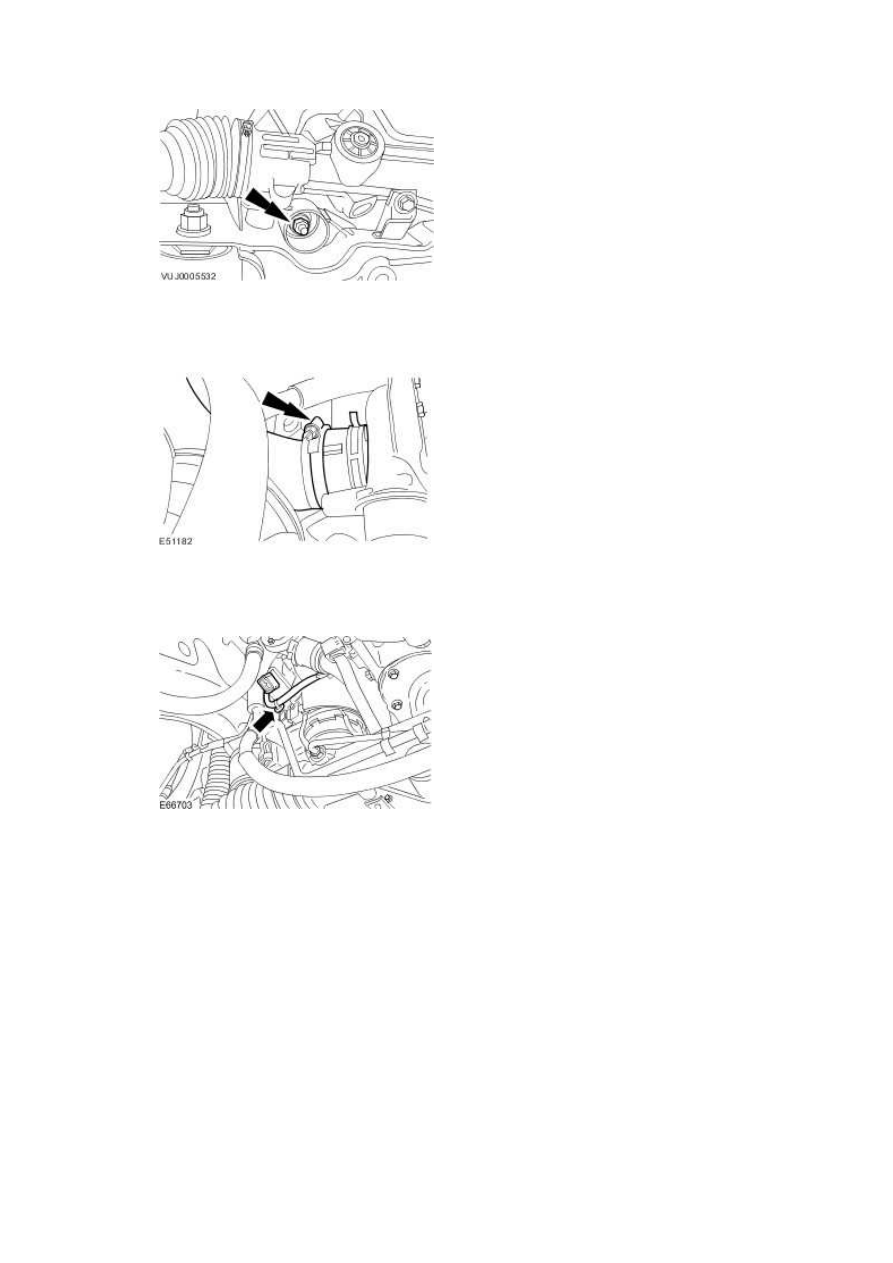

5 . NOTE:





Left-hand shown, right-hand similar.



Install the engine mounts lower retaining nuts.





Tighten to 63 Nm.





www.







6 . Attach the turbocharger intake tube.







7 . Attach the engine mount wiring harness.

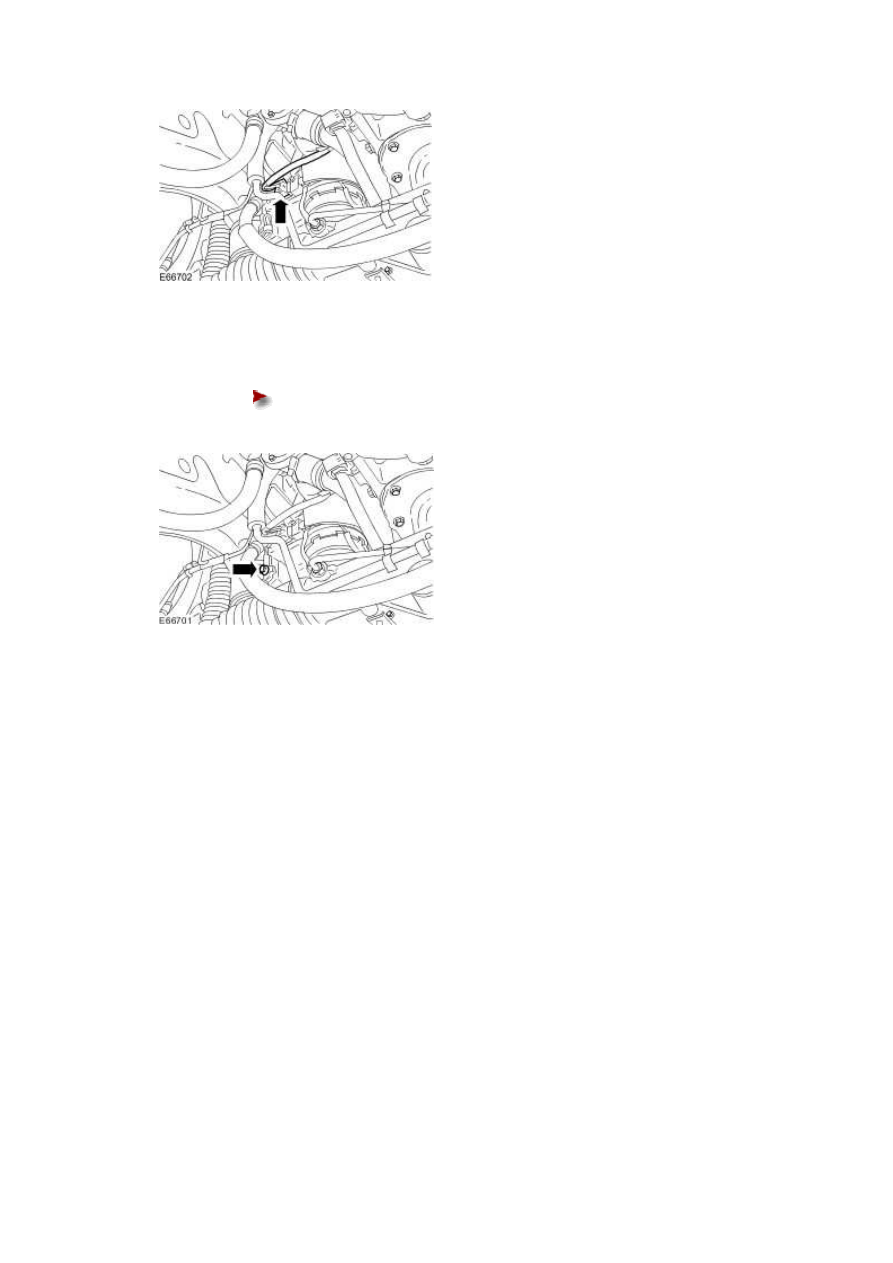

8 . NOTE:





Make sure that the engine mount electrical connector is fully seated.



Connect the engine mount electrical connector.







9 . Install the power steering return line retaining bolt.





Tighten to 10 Nm.











10 . Install the air deflector.

For additional information, refer to Air Deflector (76.11.41)
