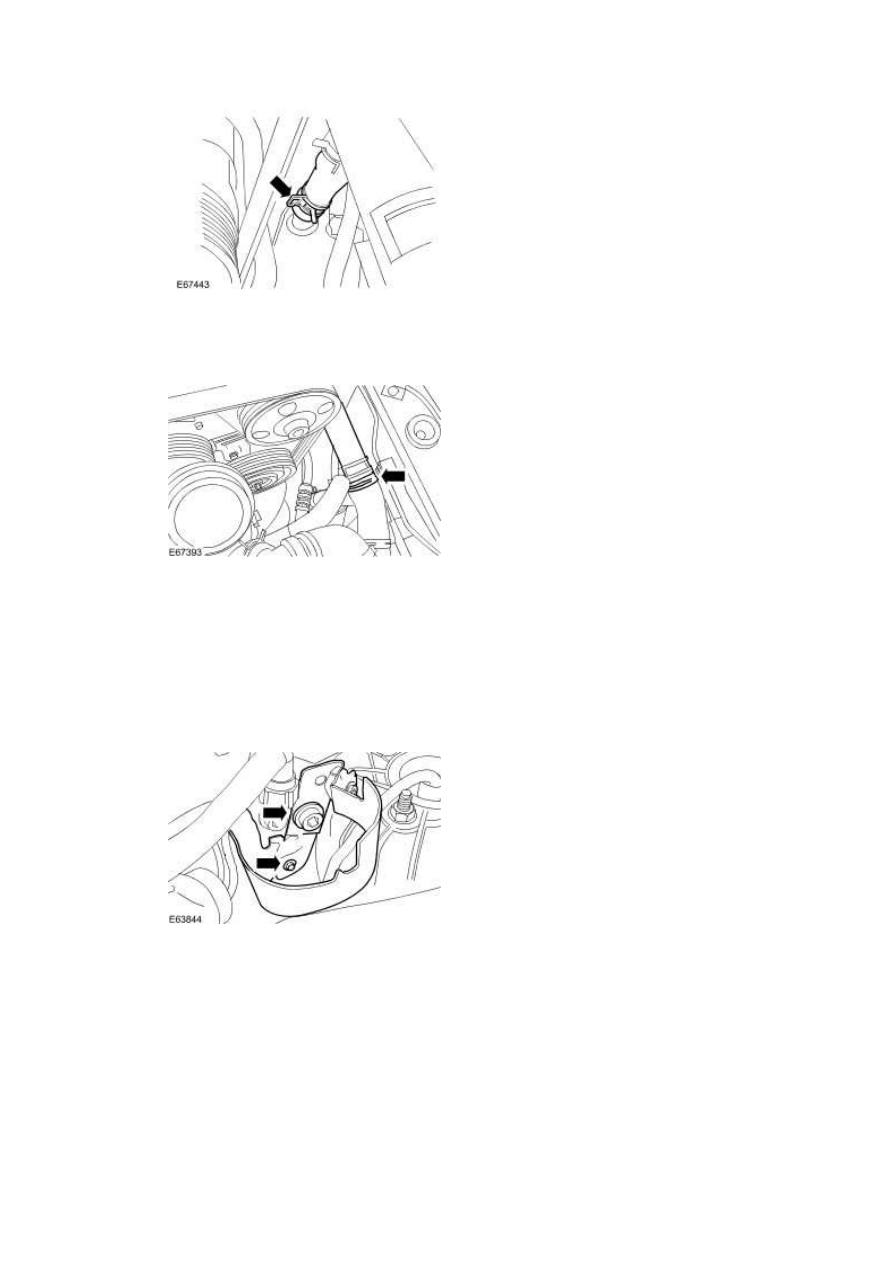

26 . Disconnect the radiator bottom hose.







27 . Remove the fuel filter.

For additional information, refer to Fuel Filter - 2.7L Diesel (19.25.02)





28 . Remove the fuel filter securing bracket.

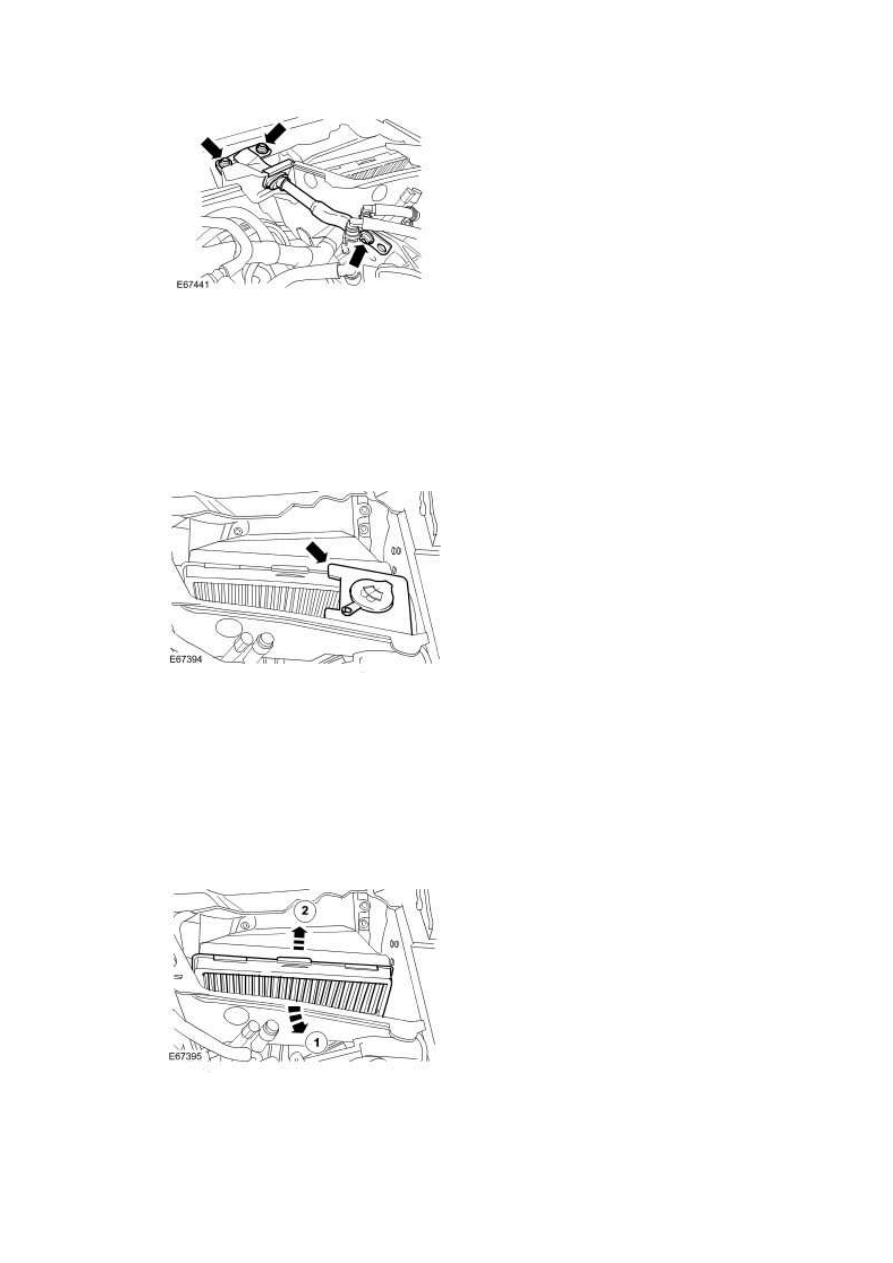

29 . Remove the engine compartment brace bar.







30 . NOTE:





Remove and discard the O-ring seal.



Remove the windshield washer reservoir filler neck.







31 . Remove the cabin air filter.



1) Detach the cabin air filter.





2) Remove the cabin air filter.









www.

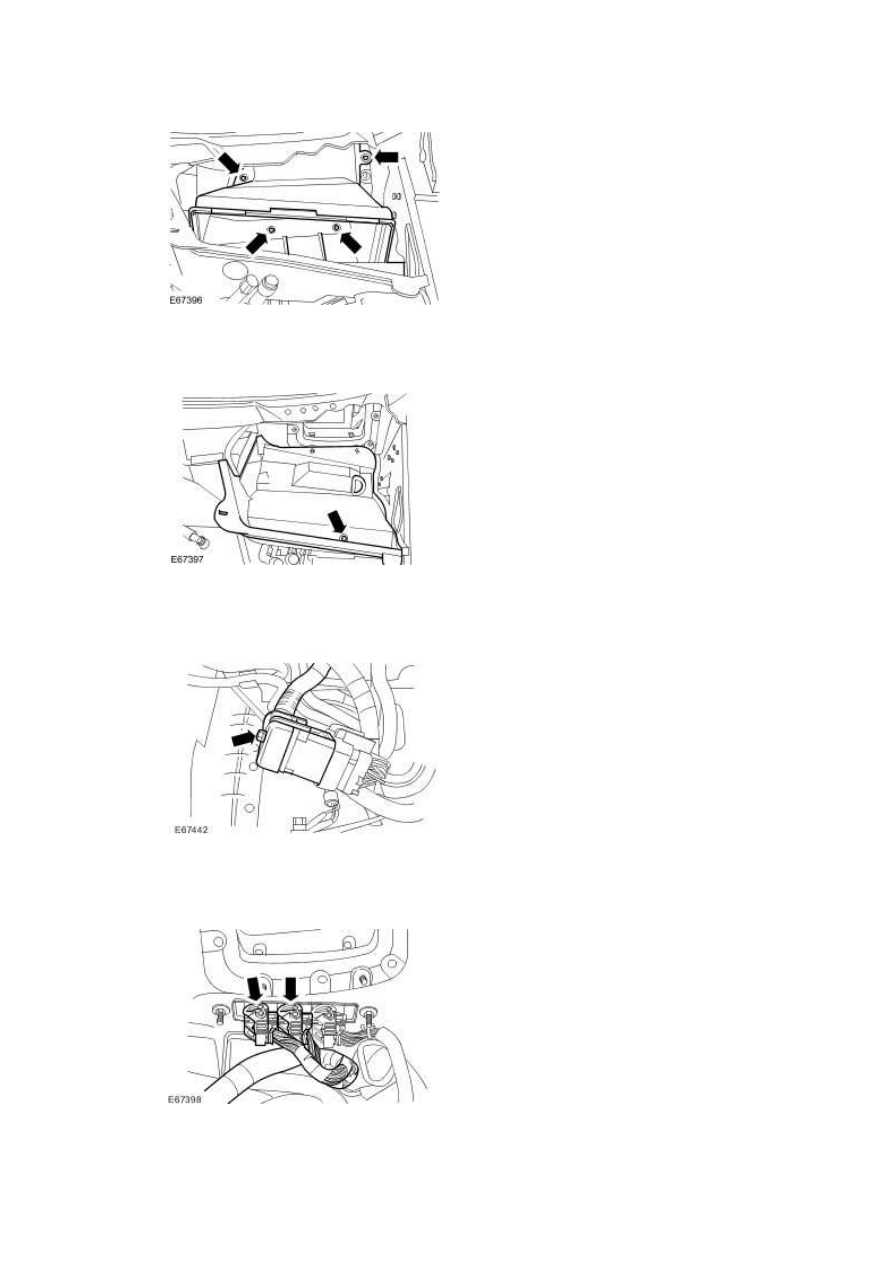

32 . Remove the cabin air filter housing.







33 . Remove the engine compartment left-hand panel.







34 . Disconnect the engine harness electrical connector.







35 . Disconnect the engine control module (ECM) electrical connectors.







36 . Raise the vehicle.

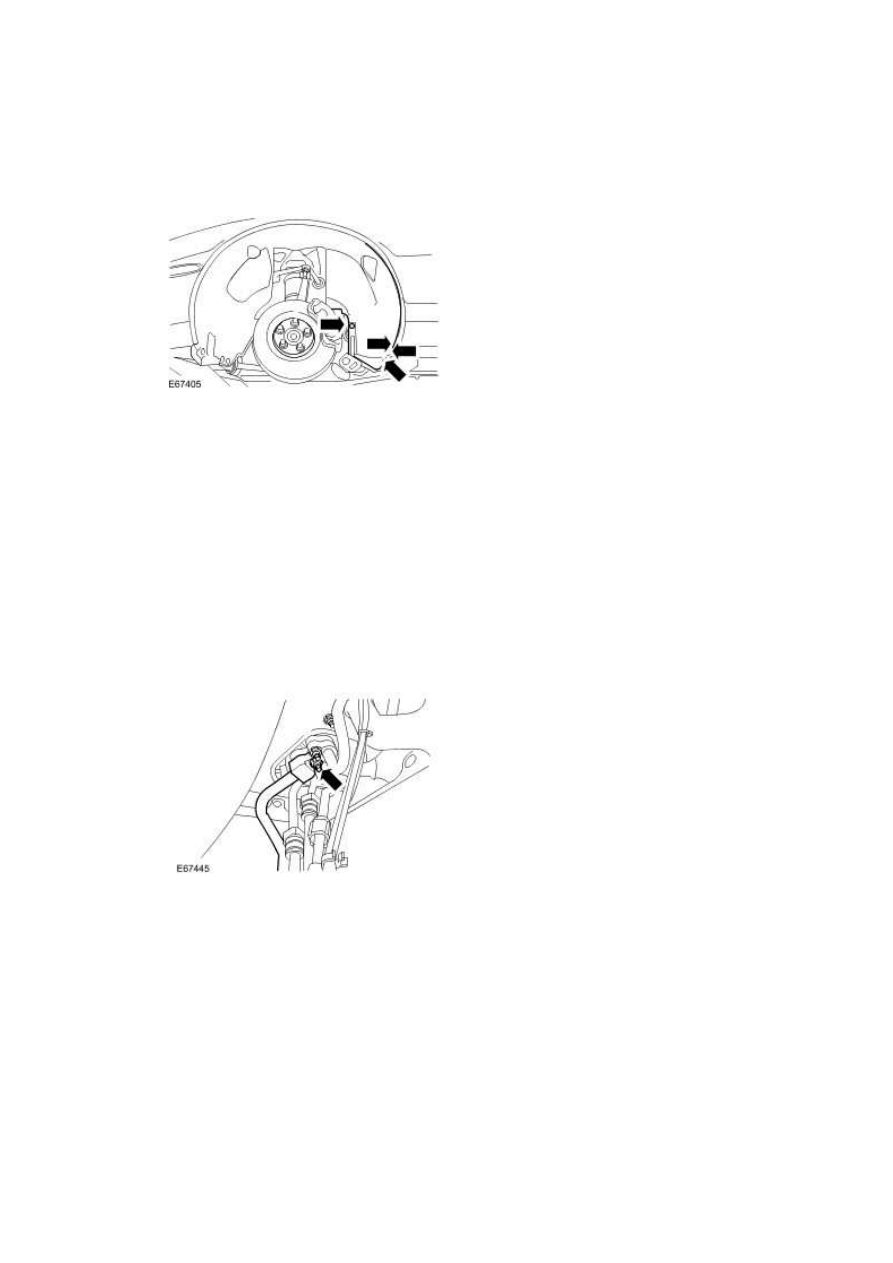

37 . Detach the left-hand fender splash shield.







38 . NOTE:





Remove and discard the O-ring seal.



NOTE:





Cap the exposed ports.



Disconnect the A/C high-pressure line.







39 . Remove the power steering line retaining bolt.
