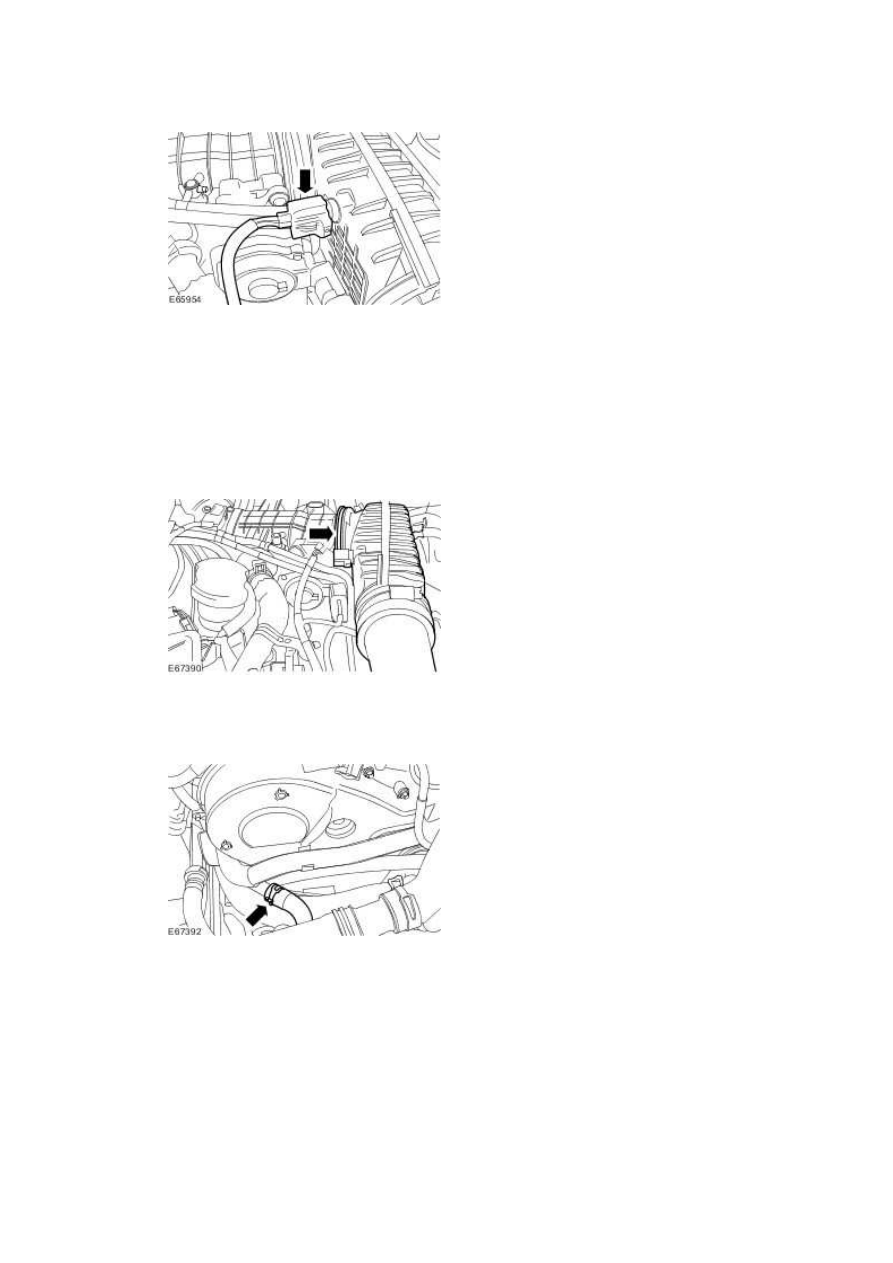

14 . Disconnect the intake air temperature (IAT) sensor electrical connector.







15 . NOTE:





Remove and discard the O-ring seal.



Remove the intake air shutoff throttle elbow and charge air cooler outlet tube assembly.







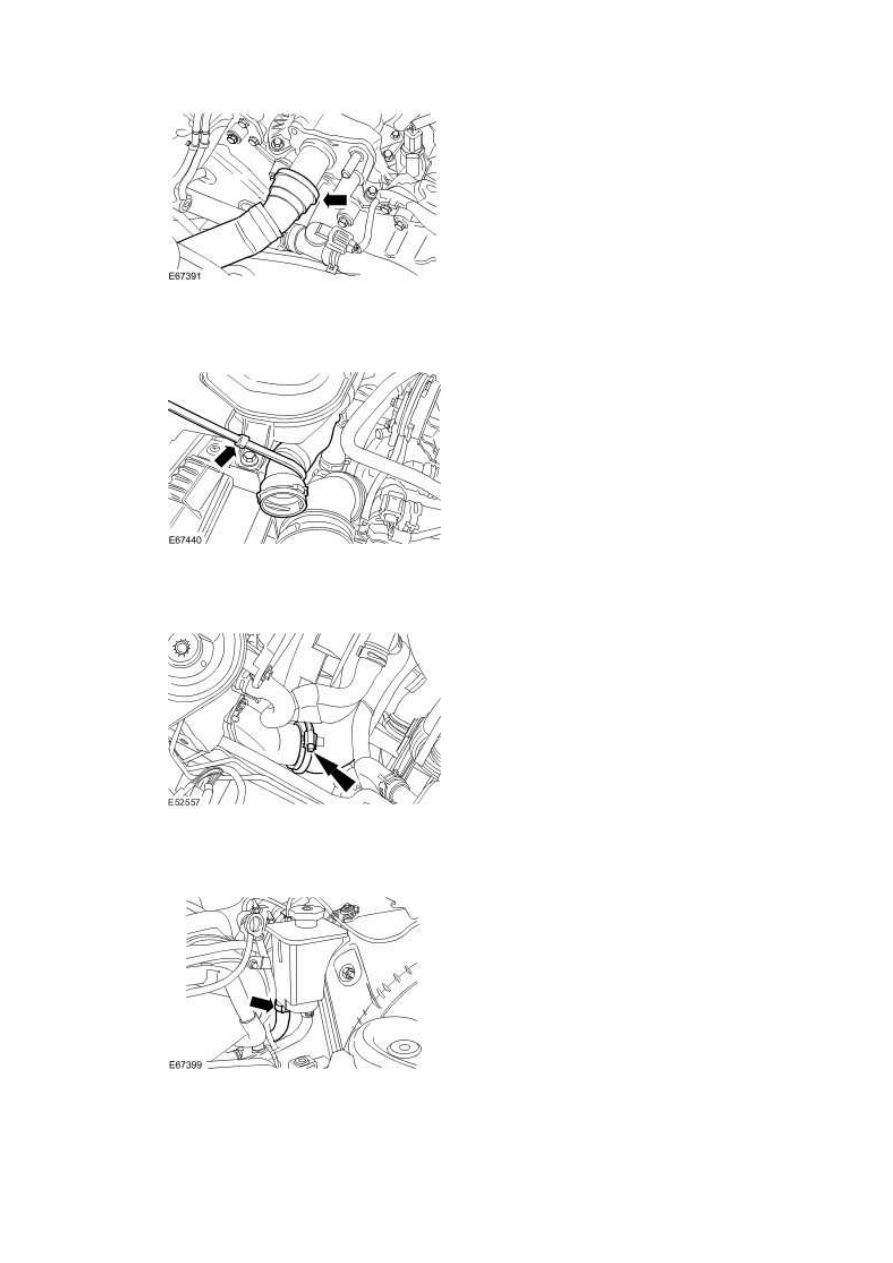

16 . Disconnect the exhaust gas recirculation (EGR) coolant hose.







17 . Disconnect the radiator top hose from the cylinder head coolant outlet assembly.







18 . Using a suitable tie strap, secure the radiator top hose.







19 . Disconnect the charge air cooler intake hose.







20 . Disconnect the power assisted steering (PAS) pump supply hose.





www.



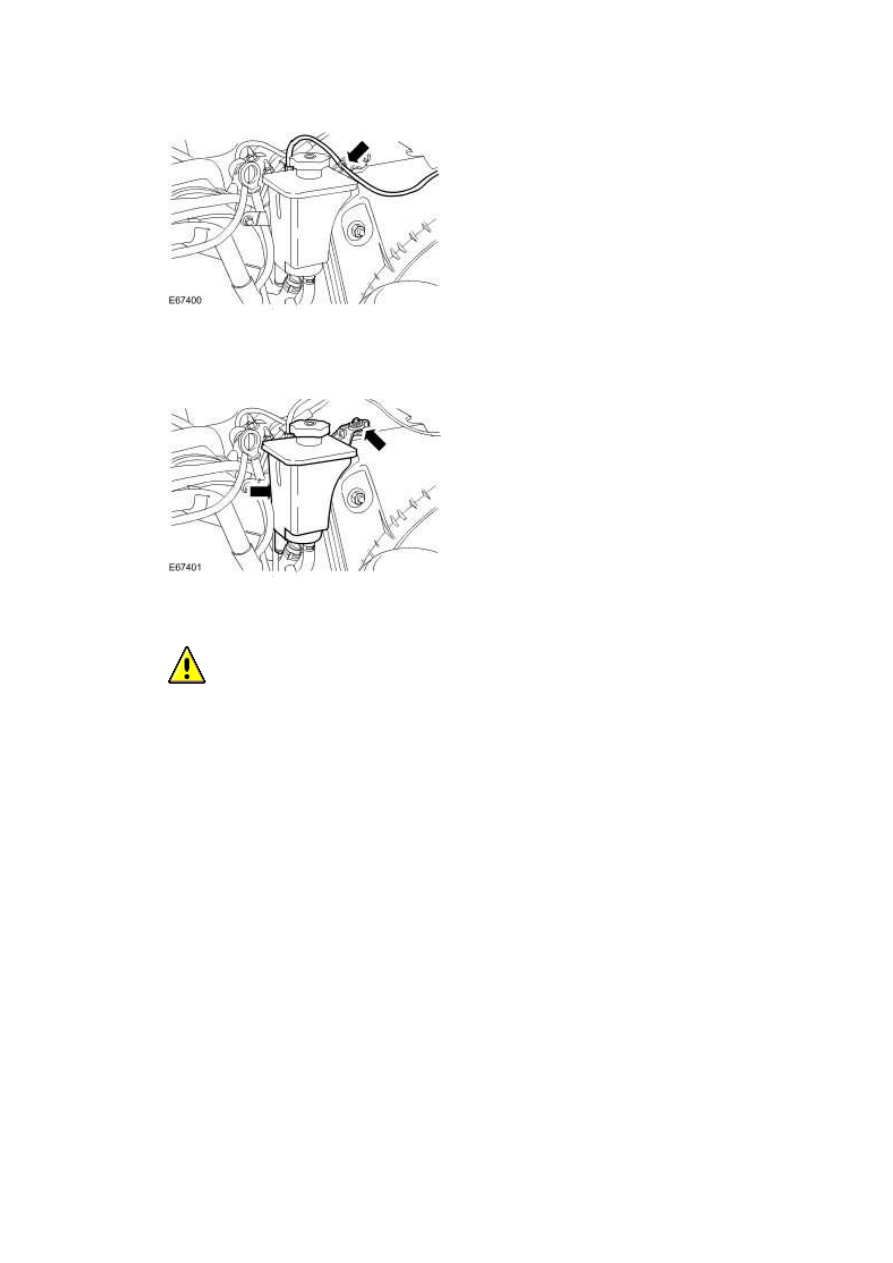

21 . Detach the front air spring supply tube.







22 . Detach the PAS fluid reservoir.







23

.



  CAUTION: If power steering fluid comes into contact with the paintwork, the

affected area must be immediately washed down with cold water.





NOTE:





Cap the power steering lines to prevent loss of fluid and dirt ingress.



NOTE:





Remove and discard the O-ring seal.



Disconnect the PAS pump to steering gear high-pressure line.

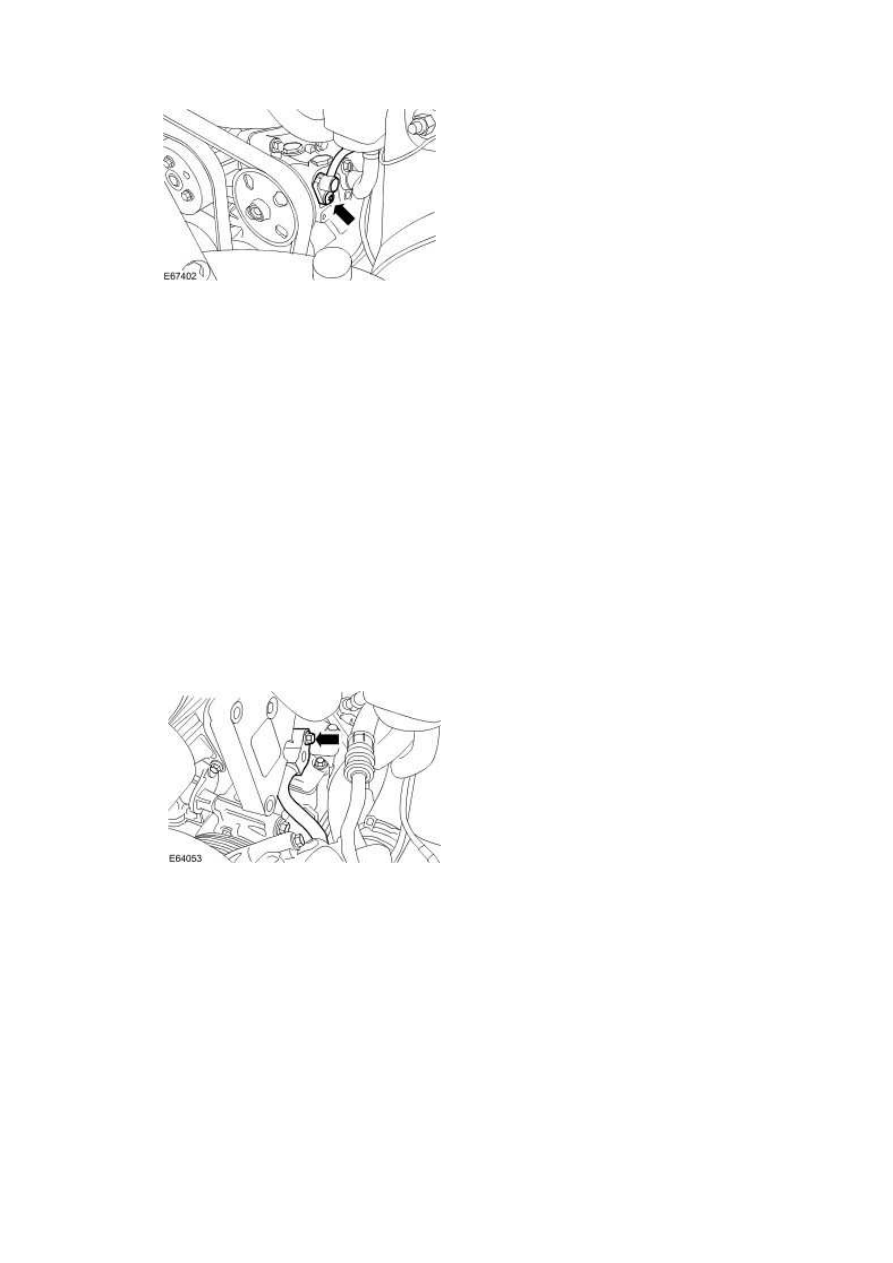

24 . NOTE:





PAS pump shown removed for clarity.



NOTE:





Remove and discard the O-ring seal.



NOTE:





Cap the exposed ports.



Disconnect the air conditioning (A/C) high-pressure line.







25 . Disconnect the automatic transmission cooler coolant hose.
