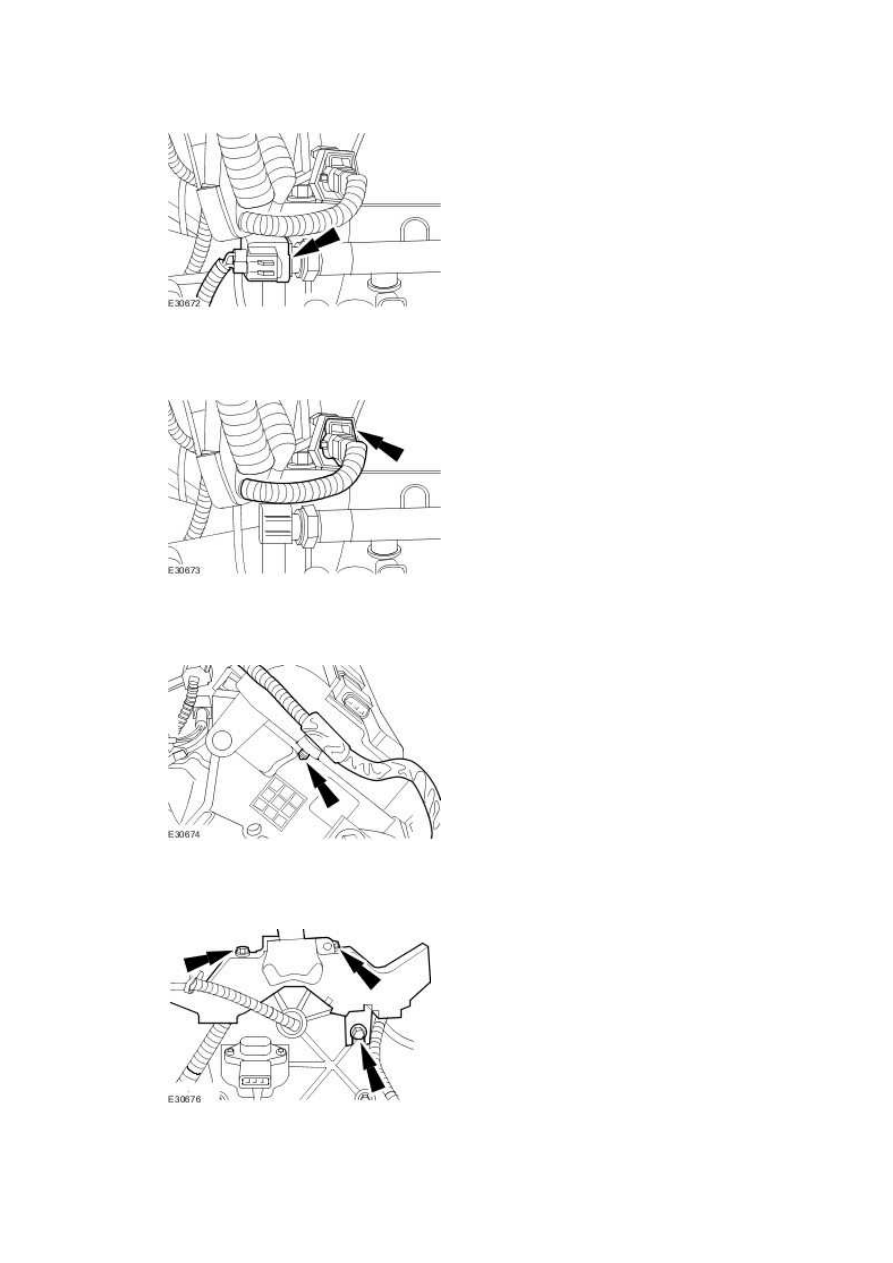

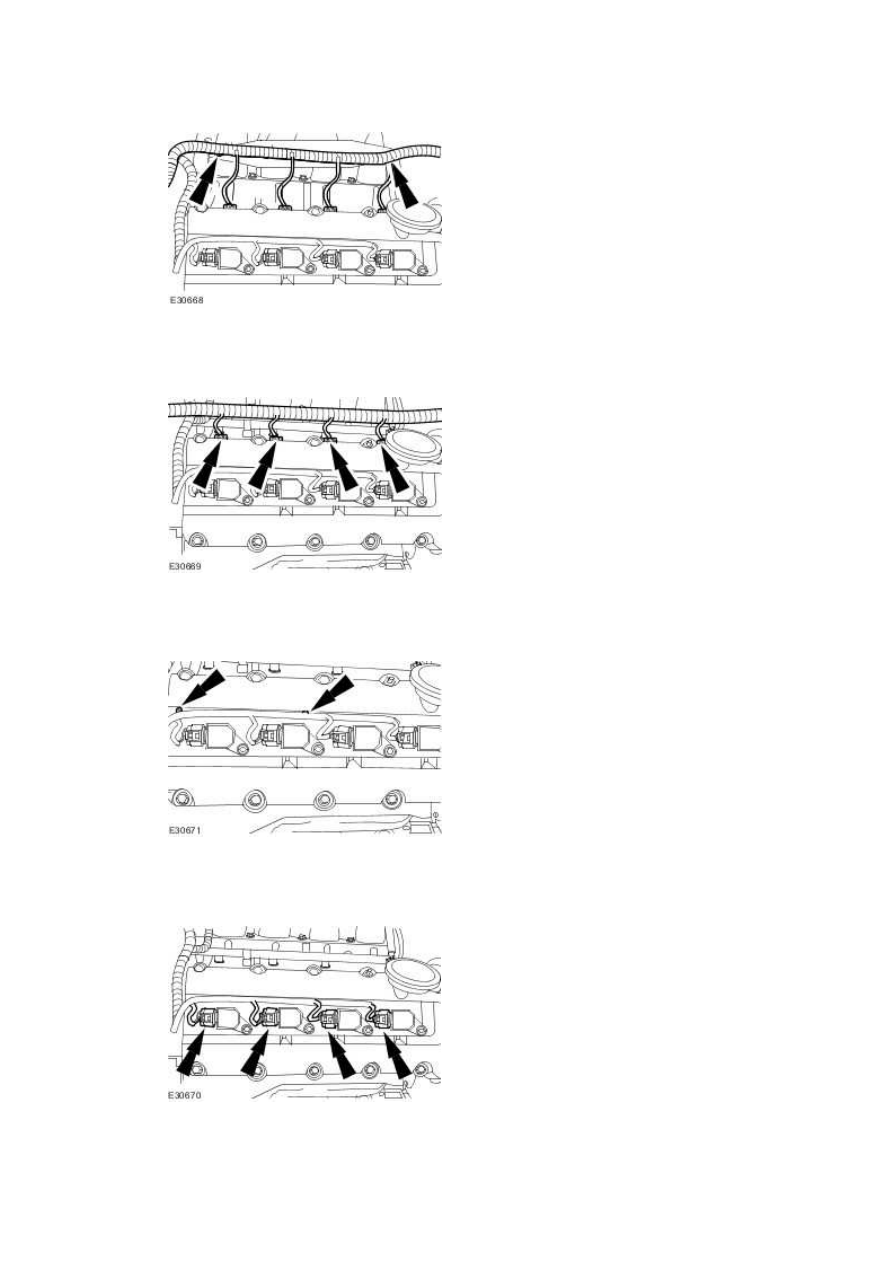

81 . Detach the engine wiring harness.







82 . Disconnect the fuel injector electrical connectors.







83 . Detach the engine wiring harness.







84 . Disconnect the ignition on-plug coil electrical connectors.







85 . Disconnect the fuel temperature sensor electrical connector.







86 . Disconnect the camshaft position sensor electrical connector.







87 . Detach the engine wiring harness







88 . Detach the engine wiring harness.





www.

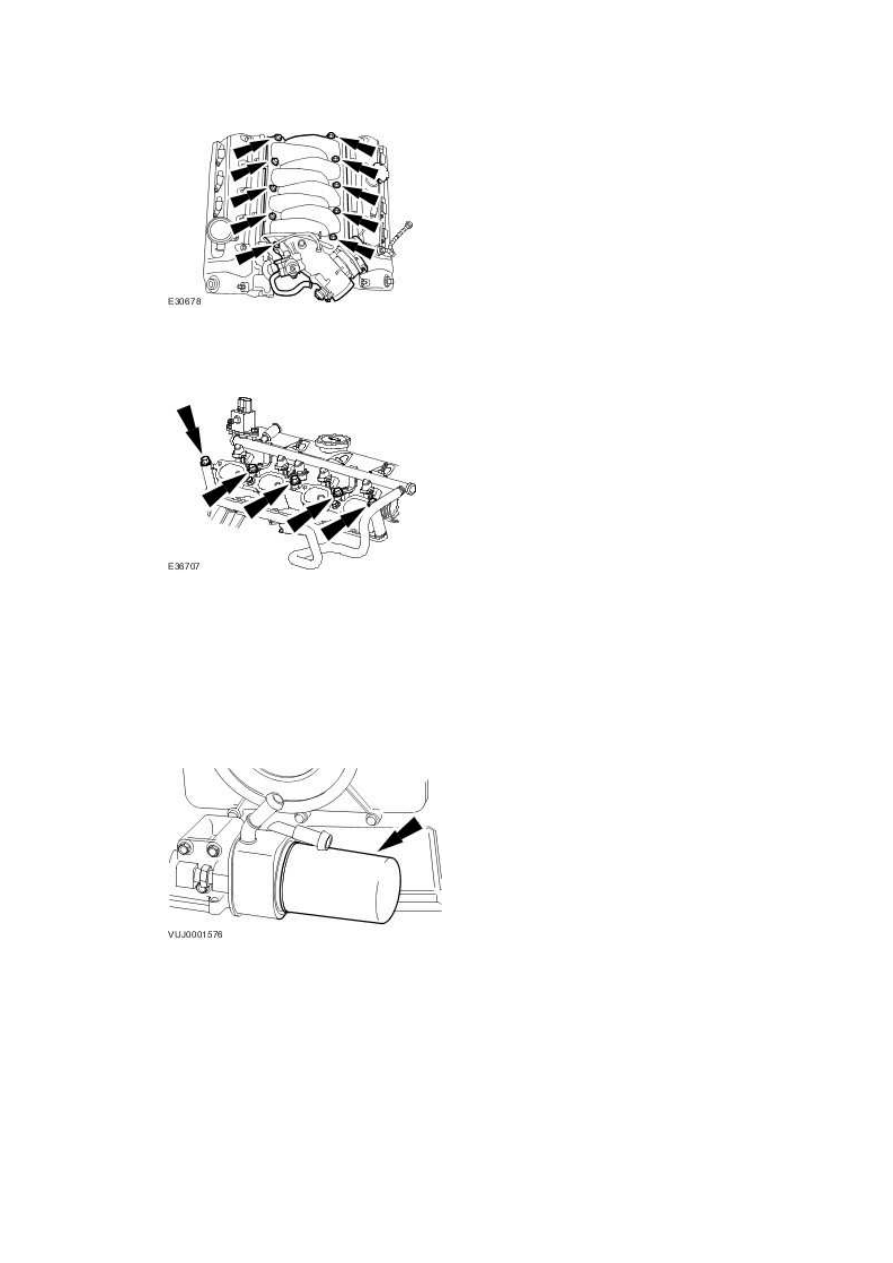

89 . Remove the intake manifold.







90 . Remove the lower intake manifold.







91 . NOTE:





Place a suitable container underneath the filter to prevent oil spillage.



Remove the oil filter element.

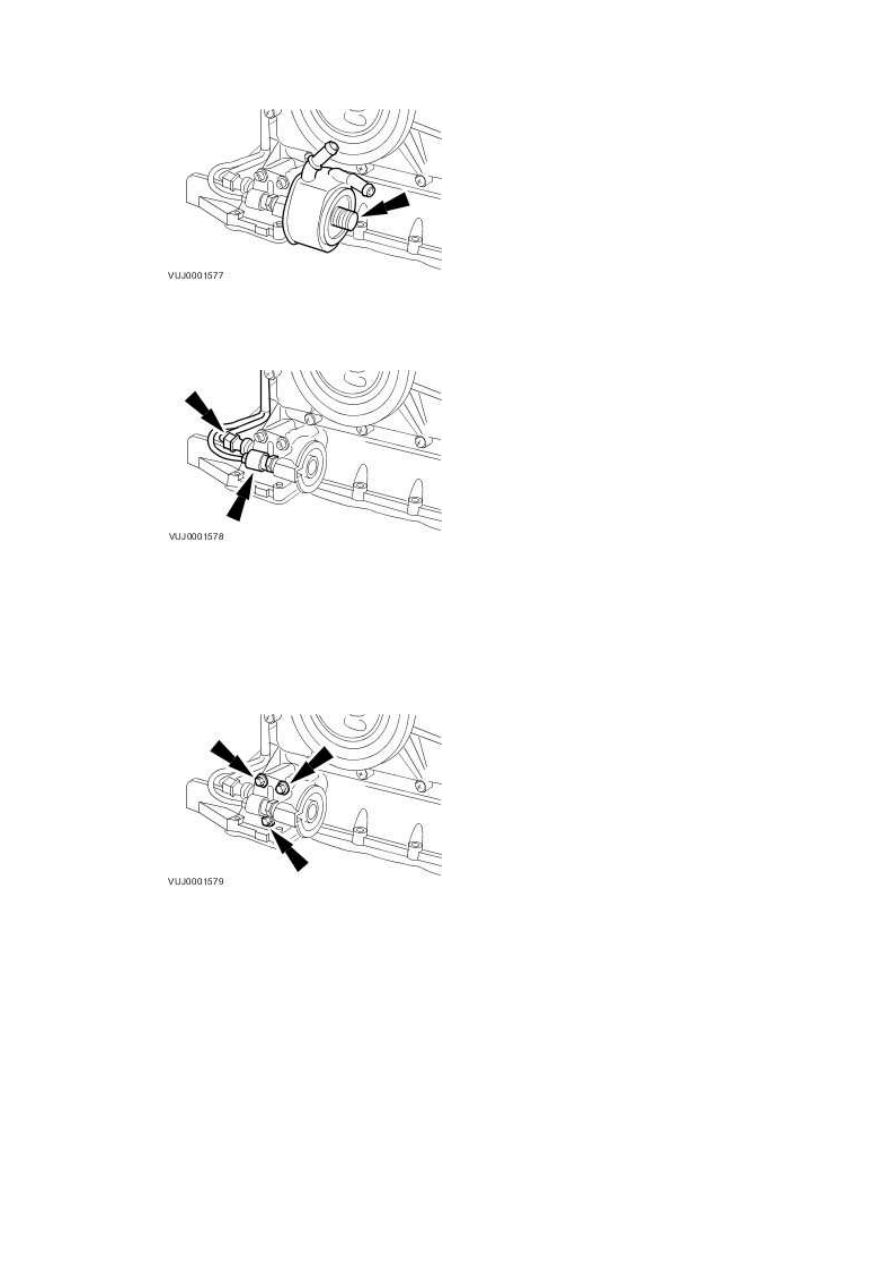

92 . Remove the oil cooler.





•

  Remove and discard the O-ring seal.









93 . Disconnect the oil pressure switch and oil temperature sensor electrical connectors.







94 . Remove the oil filter housing.





•

  Remove and discard the O-ring seal.









95 . Detach the right-hand oxygen sensor.
