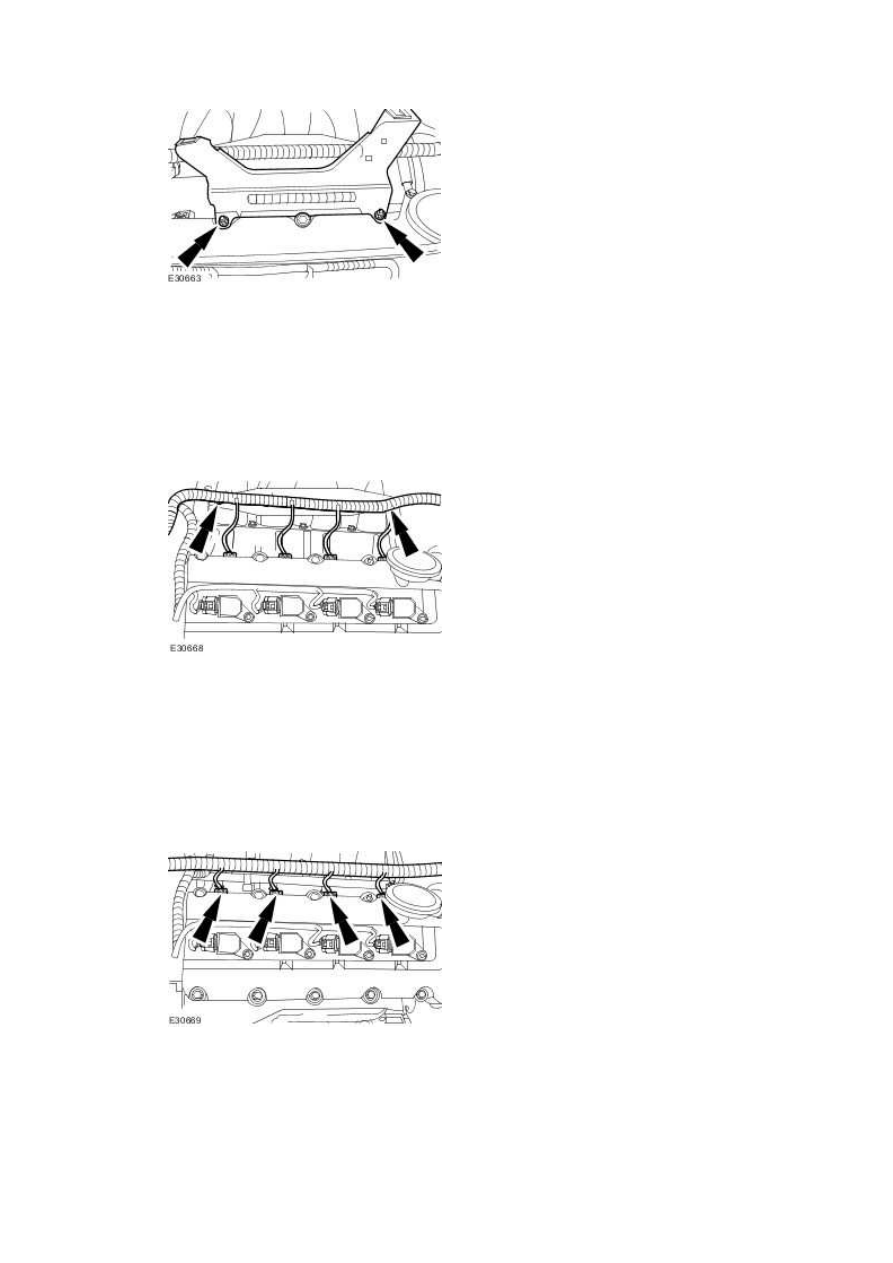

68 . NOTE:





Right-hand shown, left-hand similar.



Detach the engine wiring harness.







69 . NOTE:





Right-hand shown, left-hand similar.

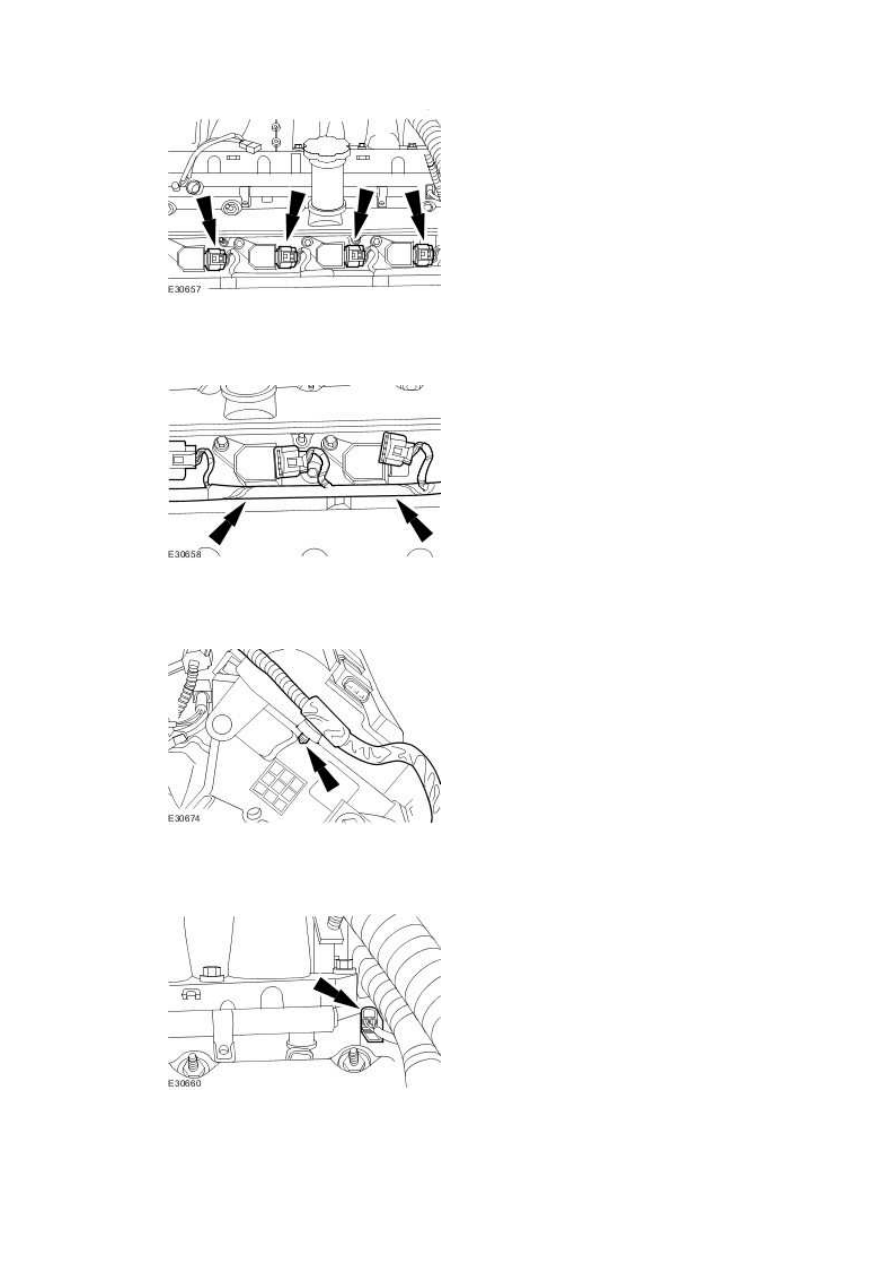

Disconnect the fuel injector electrical connectors.







70 . Disconnect the ignition on-plug coil electrical connectors.







71 . Detach the engine wiring harness.







72 . Detach the engine wiring harness.







73 . Disconnect the camshaft position sensor electrical connector.





www.

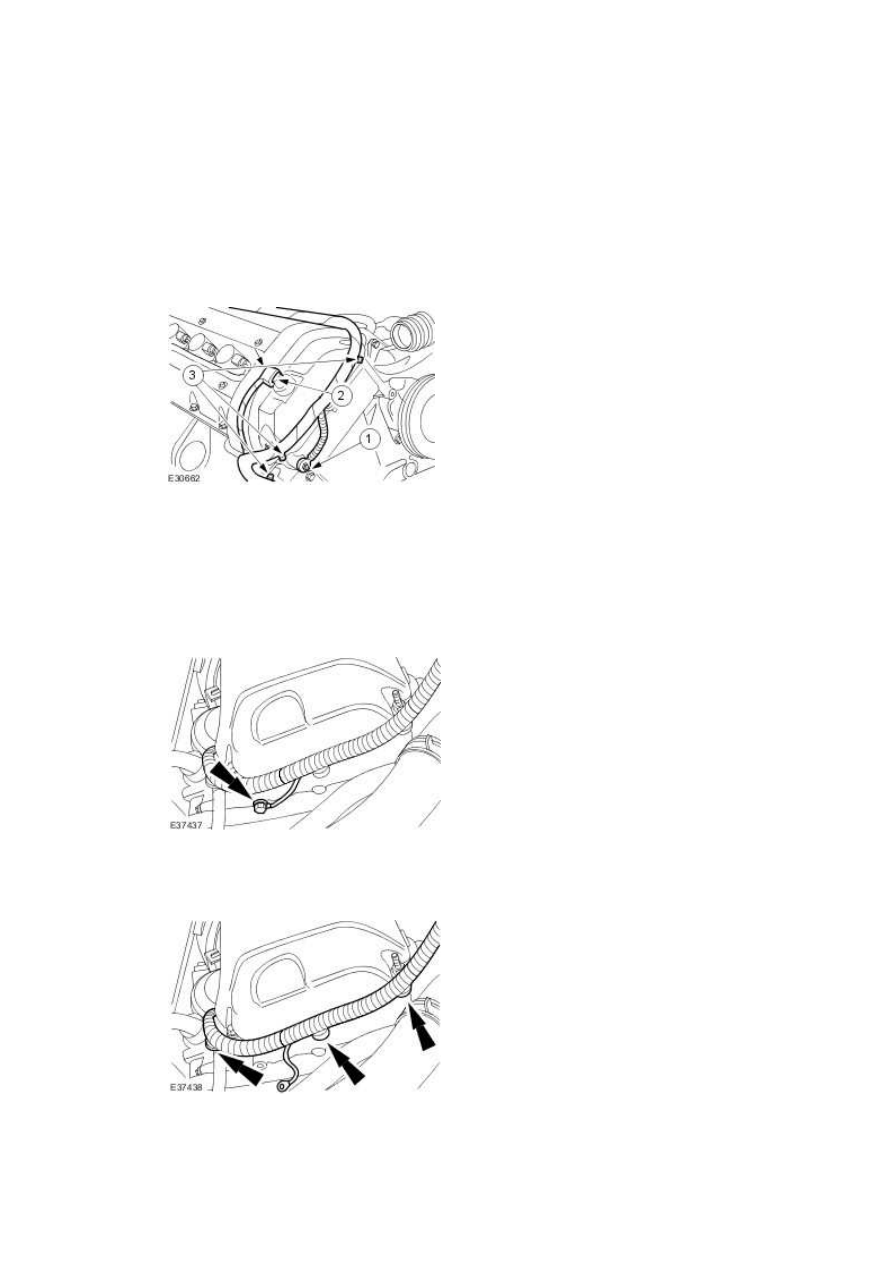

74 . Detach the engine wiring harness.





•

  Detach the ground cable.





•

  Disconnect the variable valve timing (VVT) solenoid electrical connector.





3.  Detach the engine wiring harness.









75 . Detach the engine wiring harness.





•

  Remove the retaining bolt.

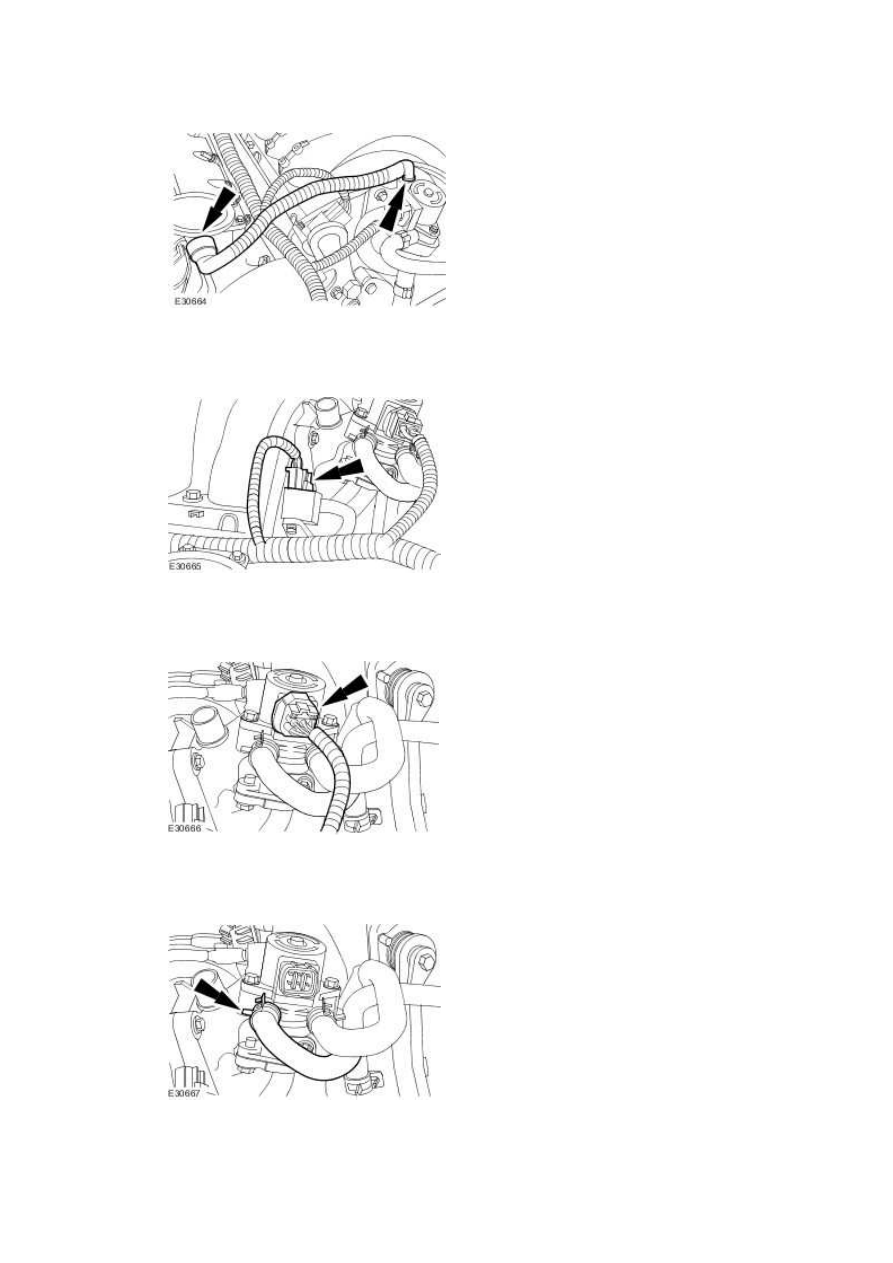

76 . Detach the engine wiring harness.







77 . Disconnect the positive crankcase ventilation pipe.







78 . Disconnect the fuel pressure regulator electrical connector.







79 . Disconnect the exhaust gas recirculation valve electrical connector.







80 . Disconnect the exhaust gas recirculation valve coolant hose.
