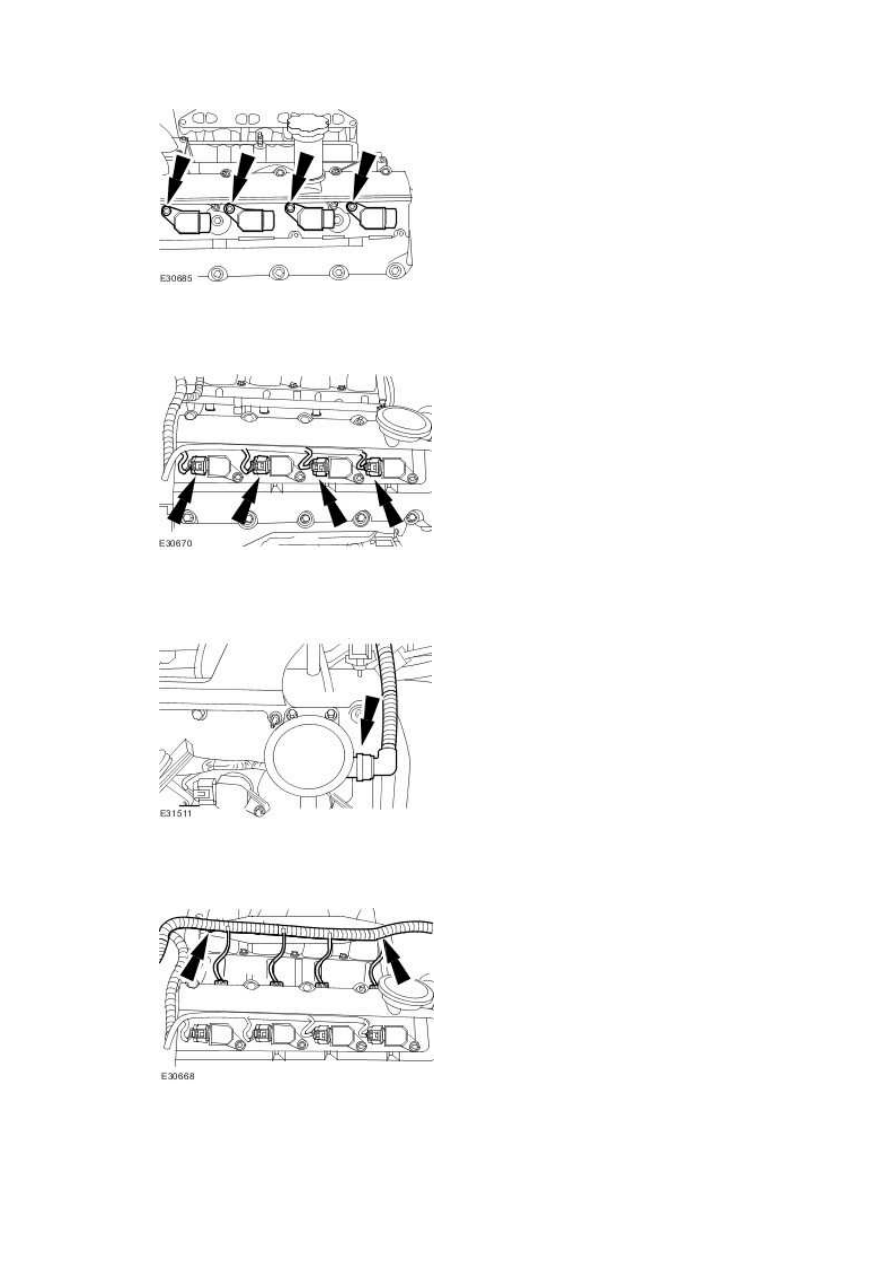

5 . Connect the ignition coil on-plug electrical connectors.







6 . Connect the PCV pipe.







7 . Attach the engine wiring harness.







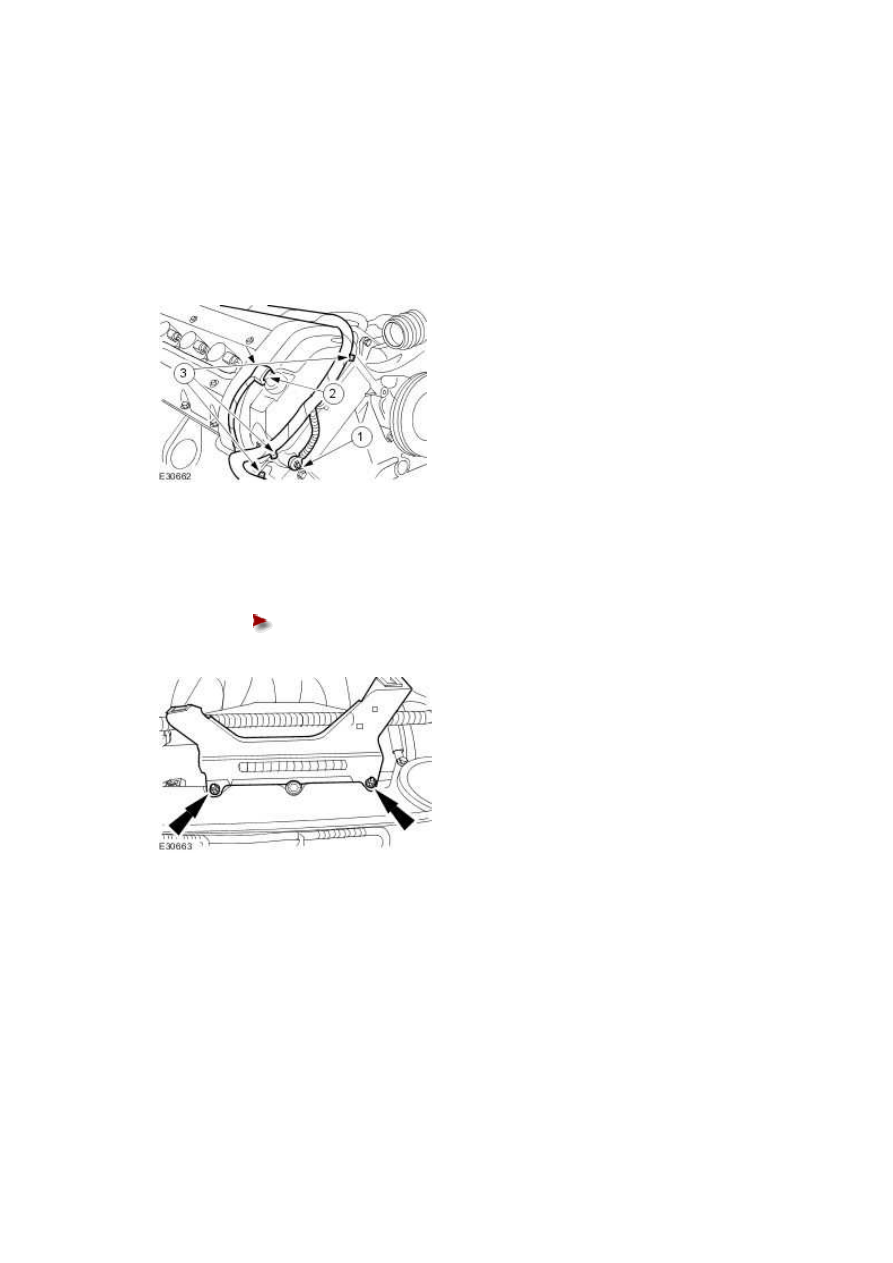

8 . Attach the engine wiring harness.



1) Attach the ground harness.





2) Connect the VCT oil control solenoid electrical connector.





3) Attach the engine wiring harness.









Vehicles without supercharger



9 . Install the engine cover bracket.





Tighten to 6 Nm.









All vehicles

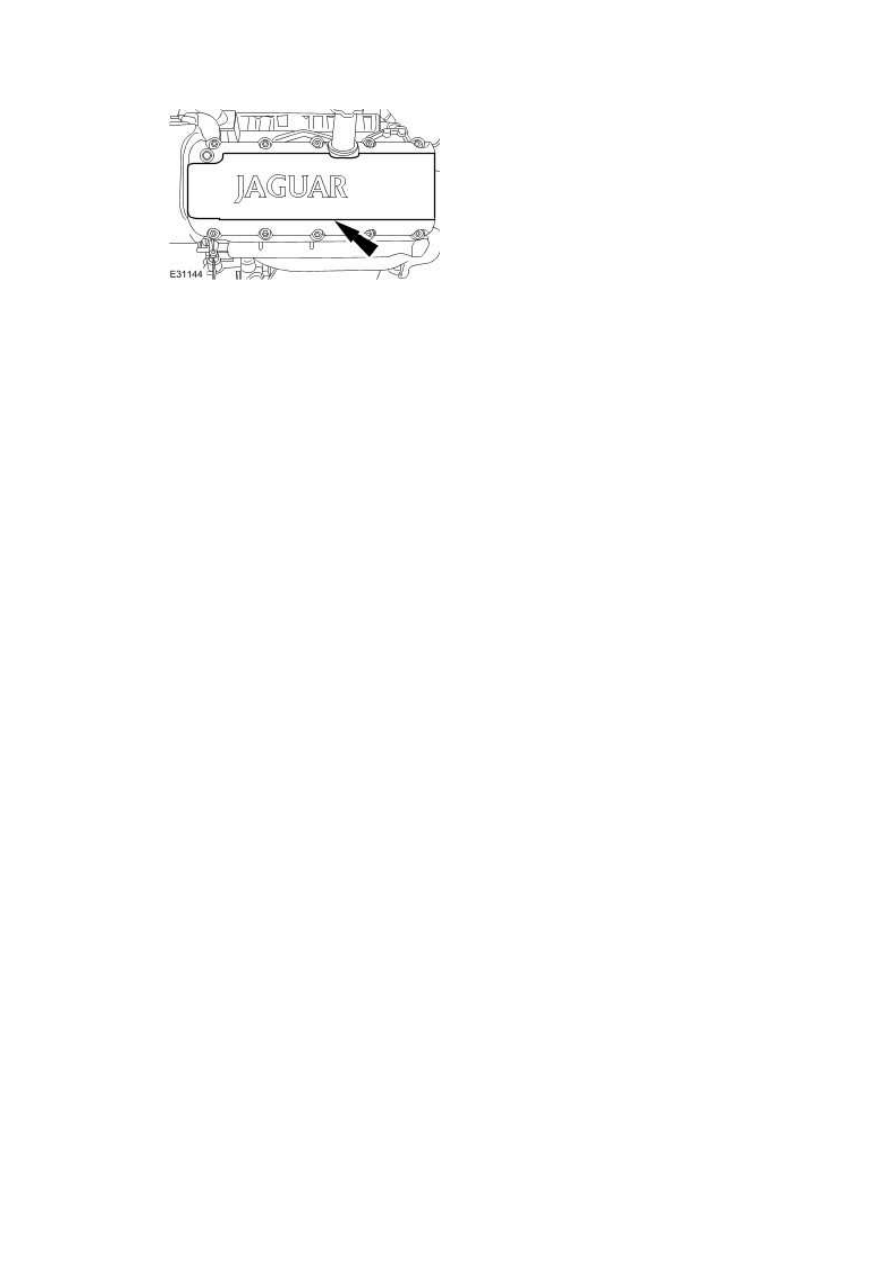

10 . NOTE:





Left-hand shown, right-hand similar.



Install the ignition coil-on-plug cover.

www.









Disassembly





Engine

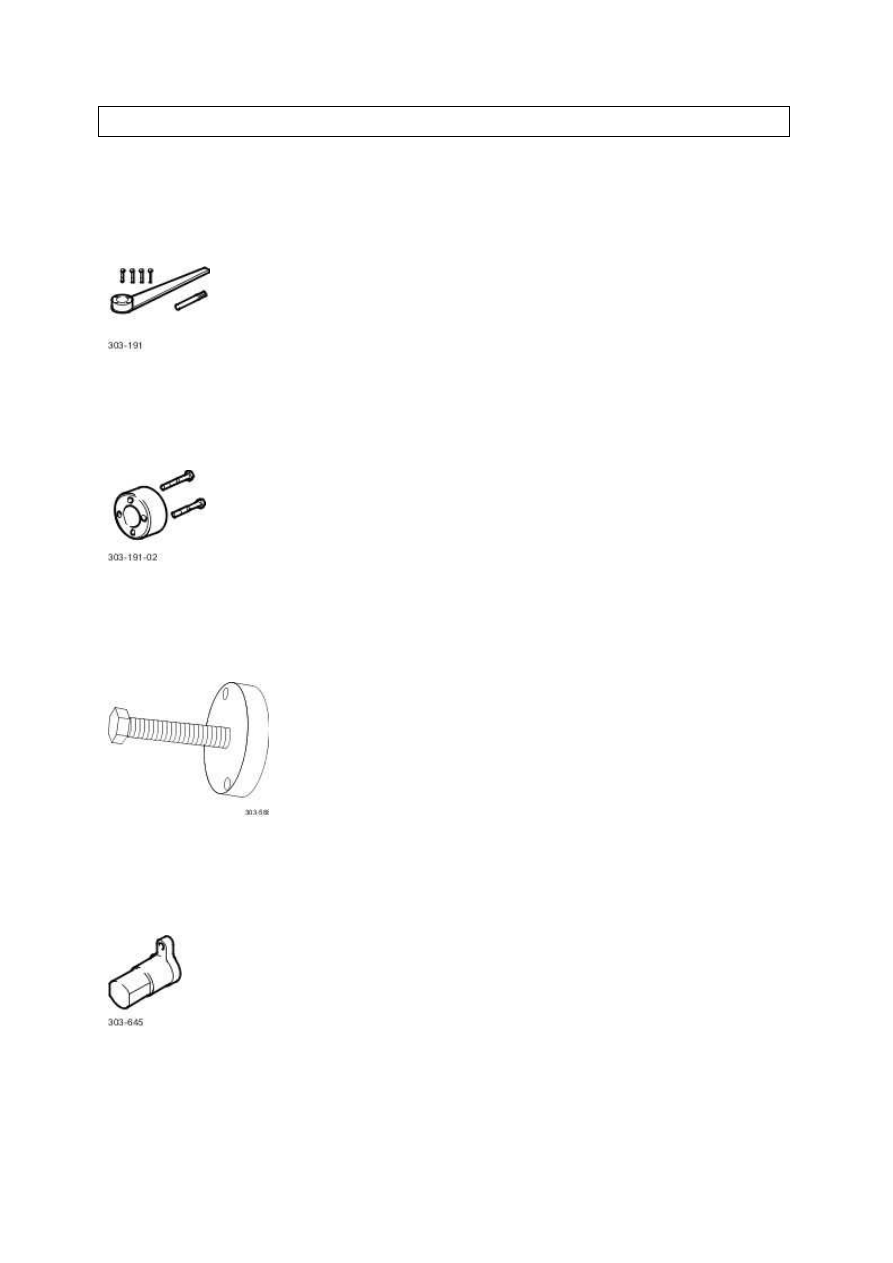

Special Service Tools





Crankshaft locking, main tool

303-191









Adapter

303-191-02









Crankshaft pulley/damper remover

303-588









Crankshaft setting, main tool

303-645
