Jaguar XJ (X350). Manual - part 479

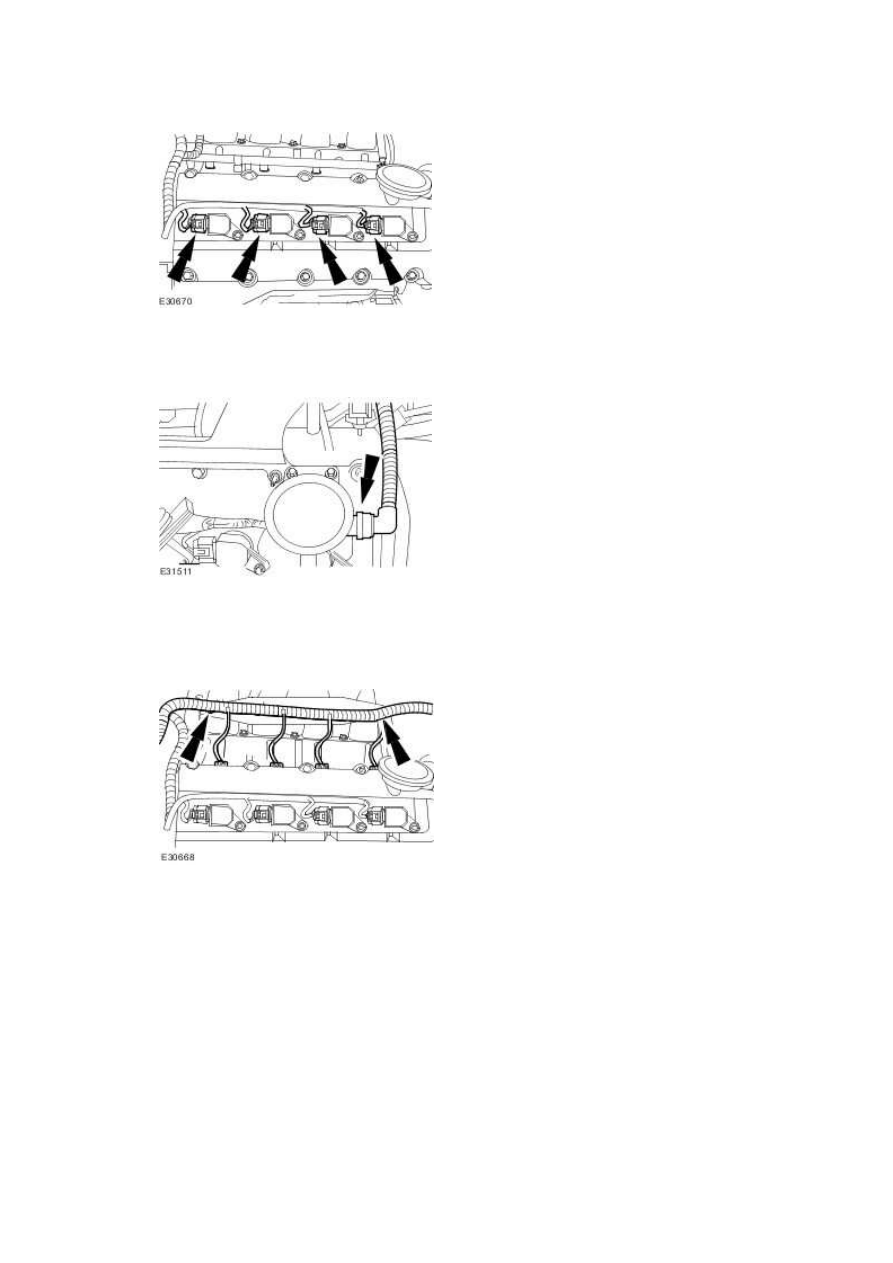

5 . Connect the ignition coil on-plug electrical connectors.







6 . Connect the positive crank ventilation (PCV) pipe.





Vehicles without supercharger



7 . Attach the right-hand engine wiring harness.







8 . Attach the engine wiring harness.

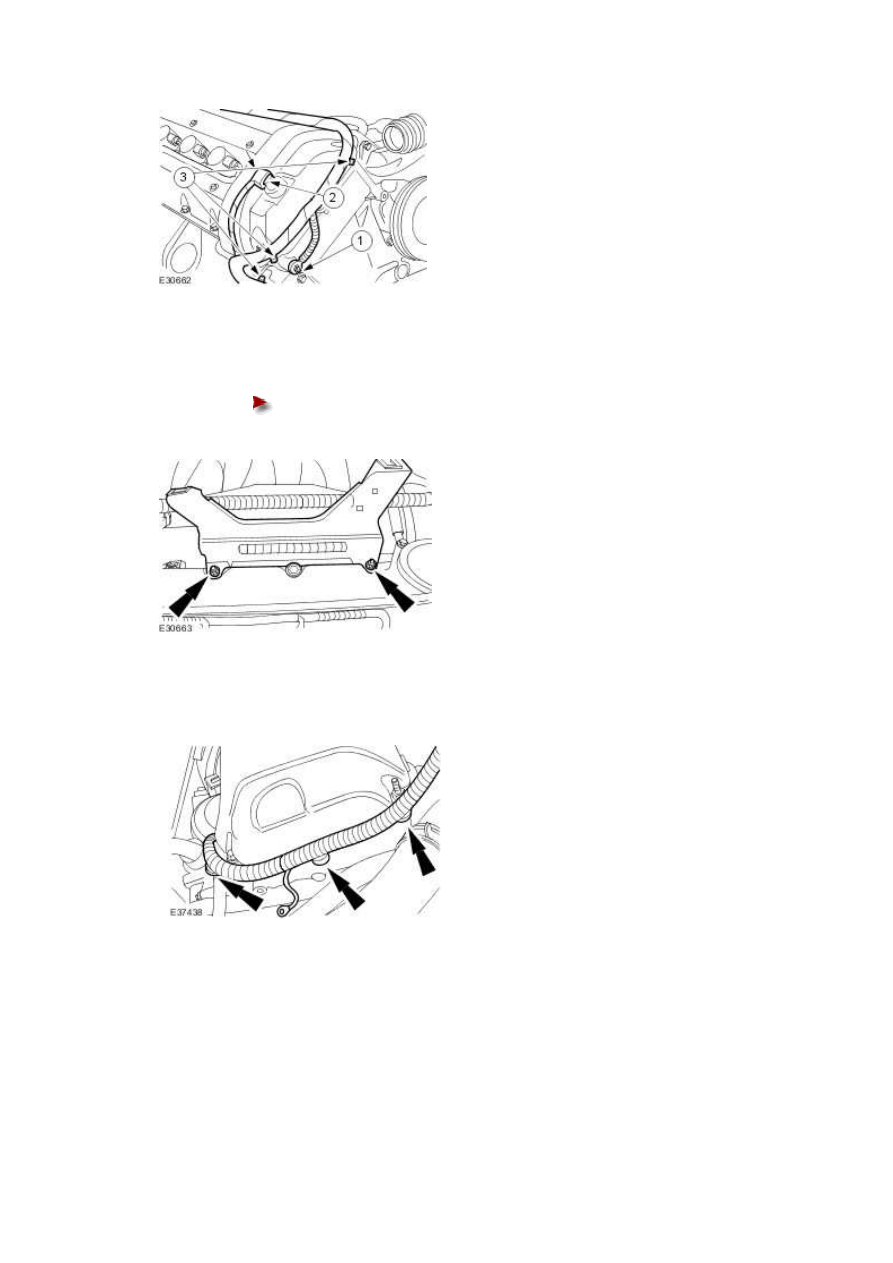

1) Attach the ground harness.





2) Connect the VCT oil control solenoid electrical connector.





3) Attach the engine wiring harness.











9 . Install the right-hand engine cover bracket.





Tighten to 6 Nm.









Vehicles with supercharger

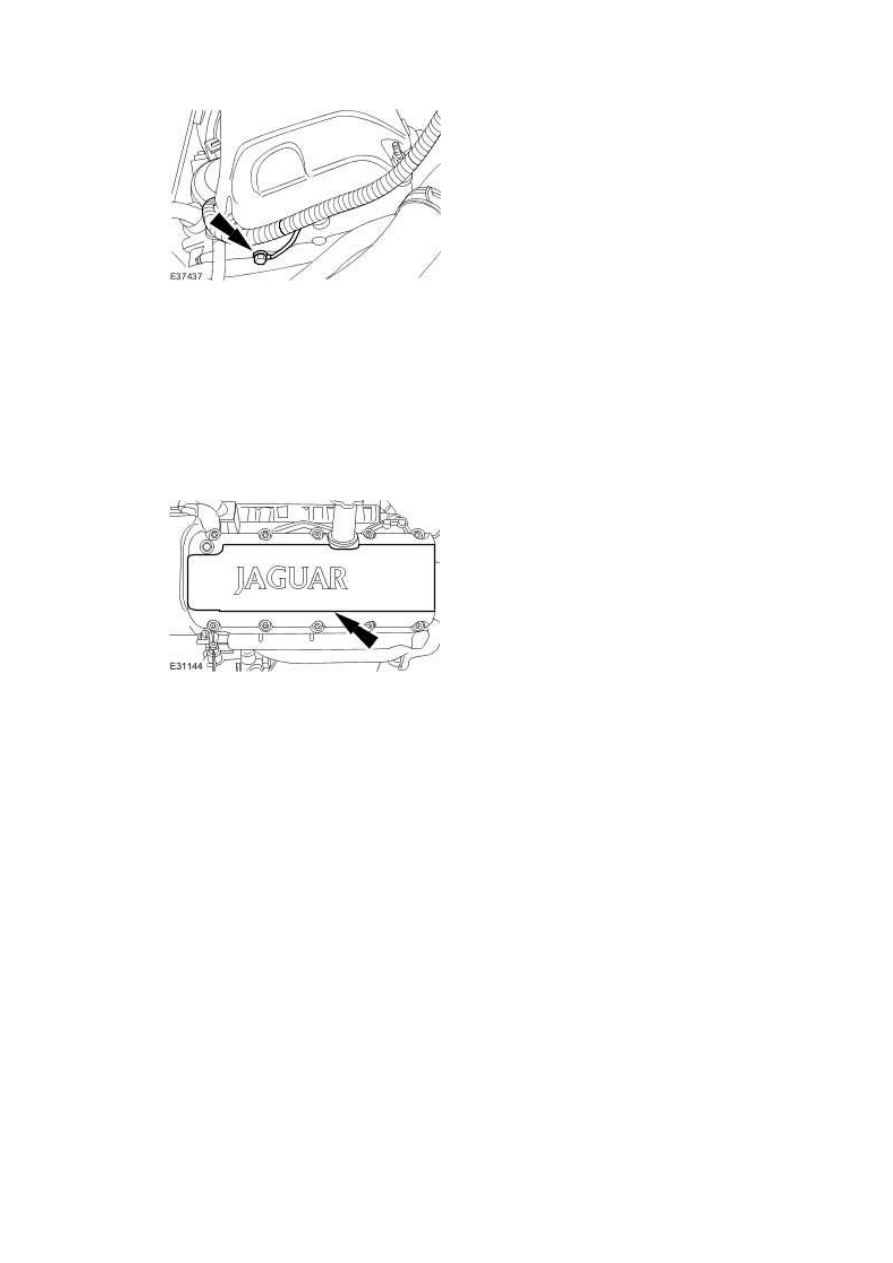

10 . Attach the engine wiring harness.







11 . Attach the engine wiring harness.

www.





All vehicles



12 . NOTE:





Left-hand shown right-hand similar.



Install the ignition coil-on-plug cover.









Valve Cover RH - VIN Range: G45704-
>G99999 (12.29.44)

Removal

All vehicles

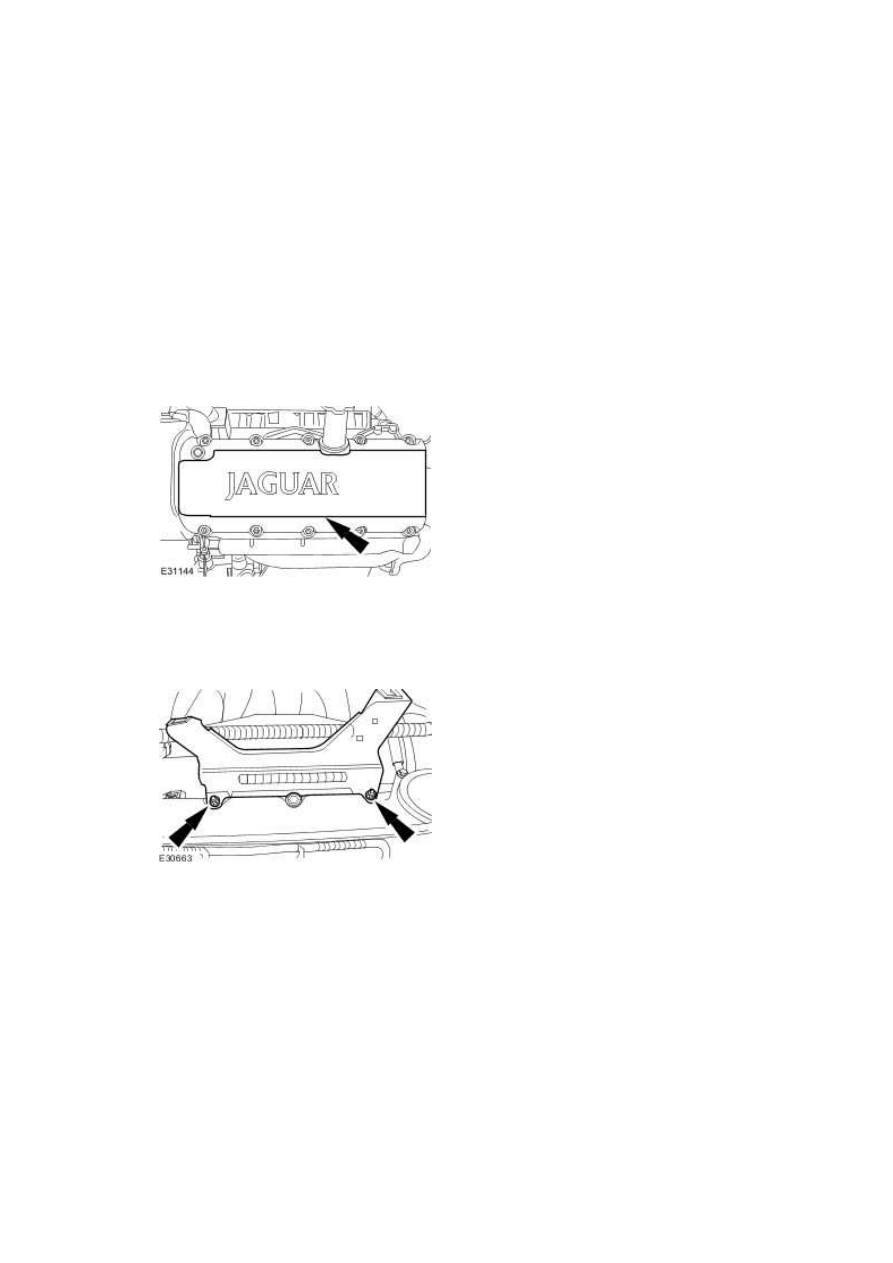

1 . NOTE:





Left-hand shown, right-hand similar.



Remove the ignition coil-on-plug cover.





Vehicles without supercharger



2 . Remove the engine cover right-hand bracket.





All vehicles



3

.



Detach the engine wiring harness.



1) Detach the ground harness.





2)

Disconnect the variable camshaft timing (VCT) oil control solenoid electrical

connector.





3) Detach the engine wiring harness.
