7 . Lower the vehicle.





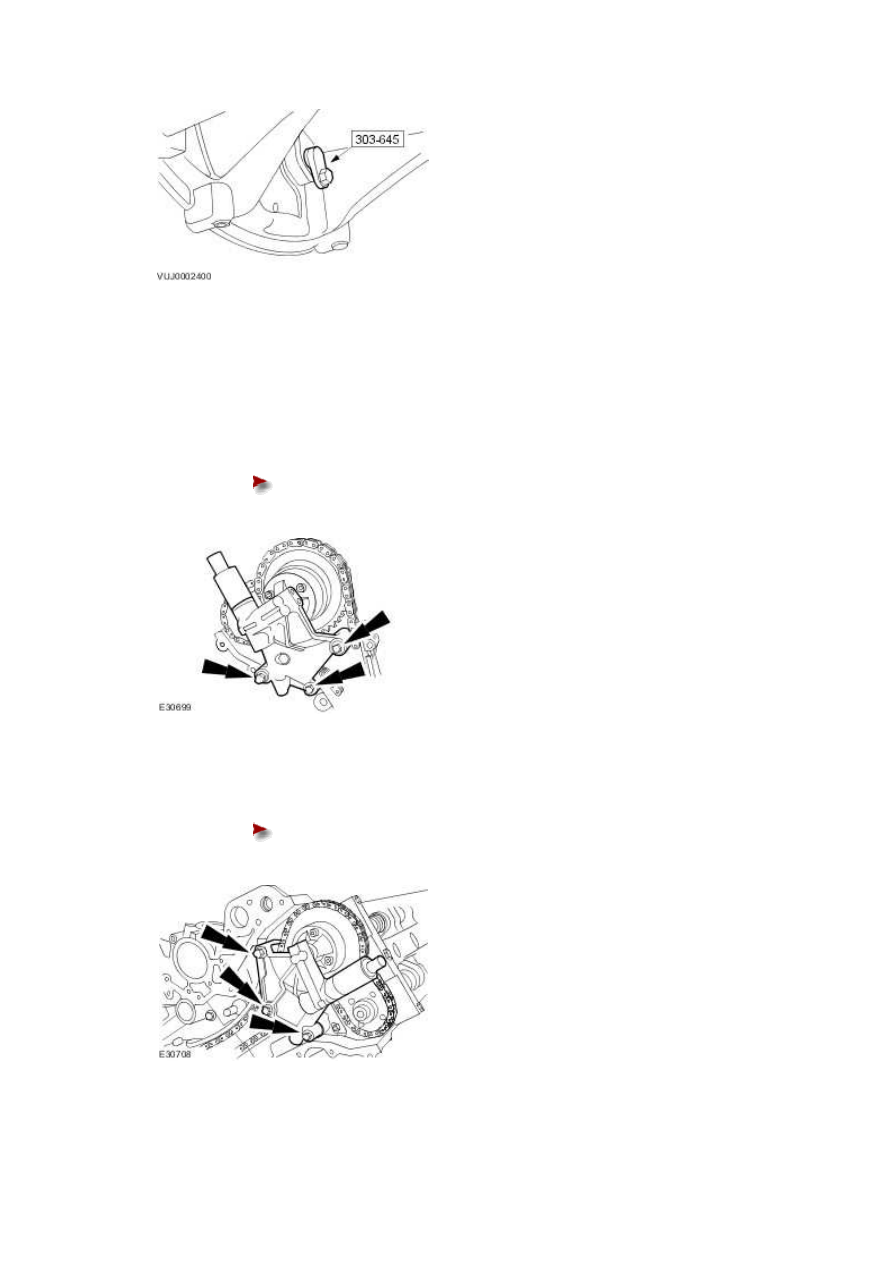

8 . Remove the right-hand variable camshaft timing oil control unit housing.





Remove and discard the O-ring seals.











9 . Remove the left-hand variable camshaft timing oil control unit housing.





Remove and discard the O-ring seals.

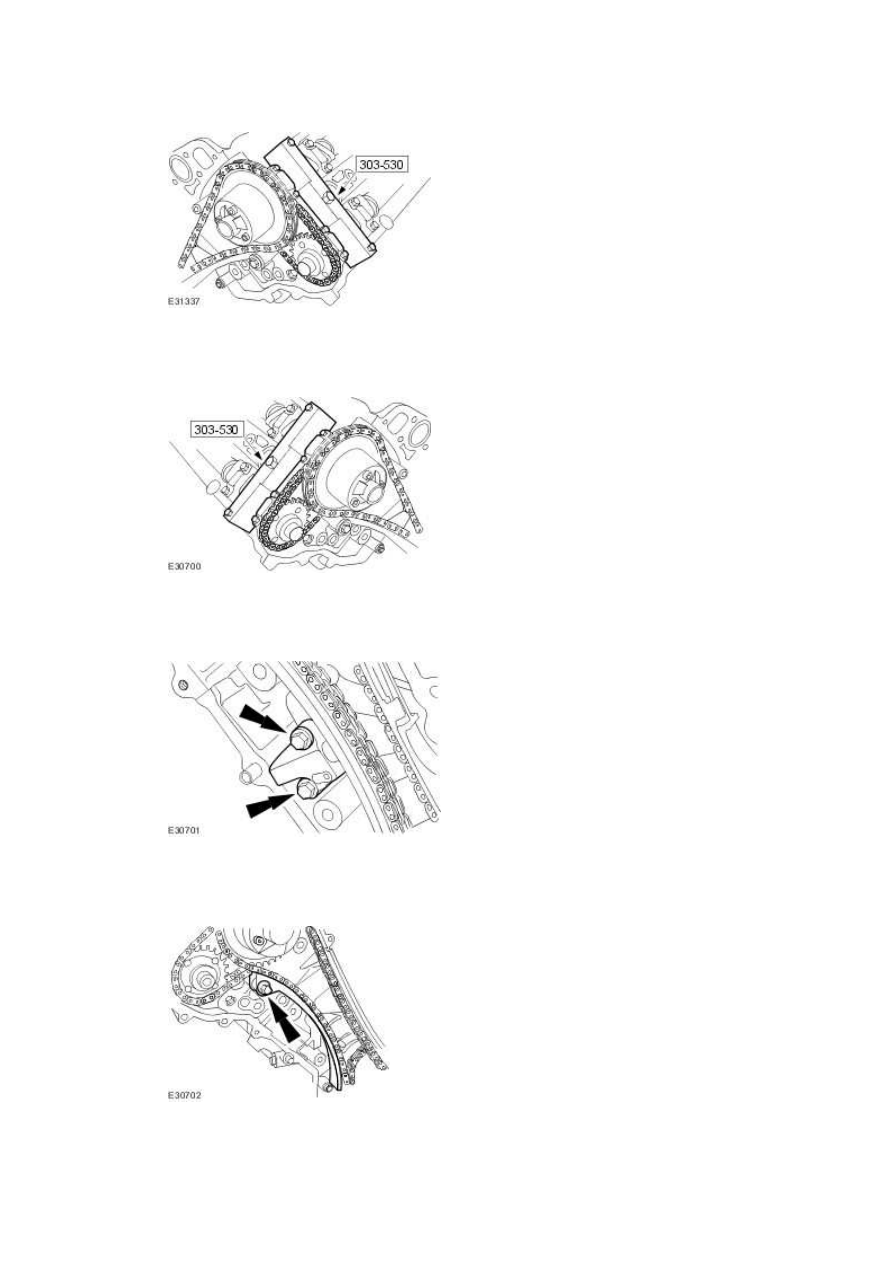

10 . Install the special tool to the left-hand cylinder head.







11 . Install the special tool to the right-hand cylinder head.







12 . Remove the primary timing chain tensioner assembly.







13 . Remove the primary timing chain tensioner guide.





www.

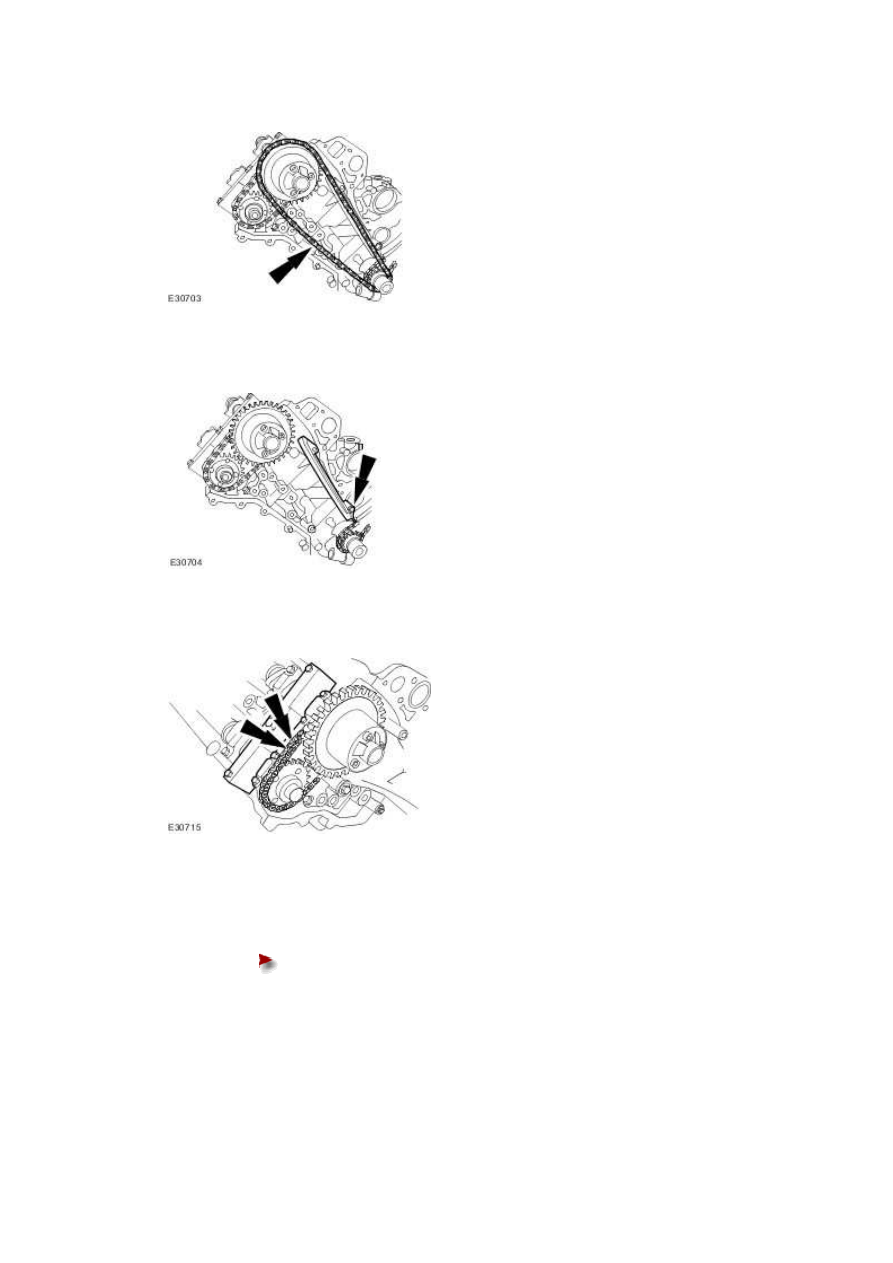

14 . Remove the primary timing chain.







15 . Remove the primary timing chain guide.







16 . Remove the secondary timing chain tensioner retaining bolts.







17

.

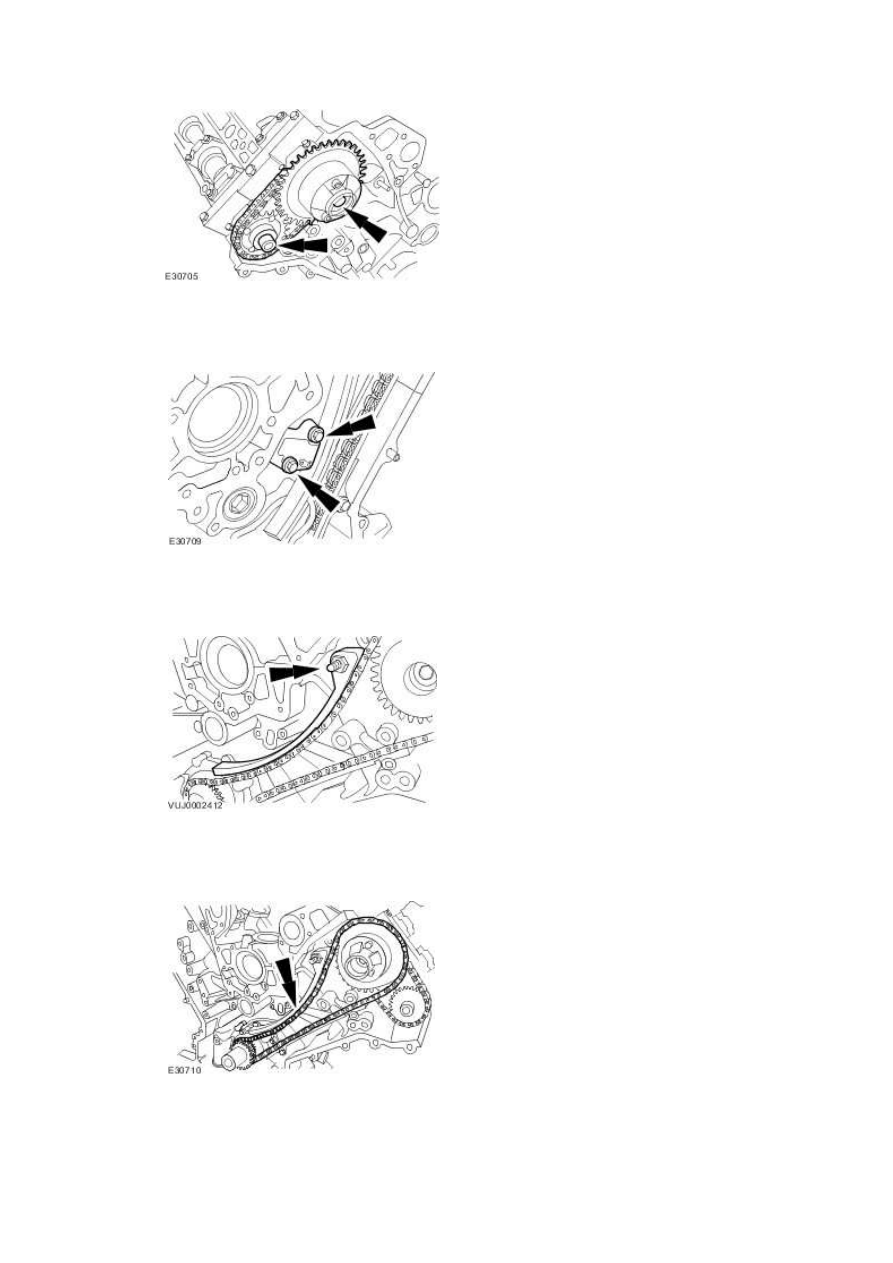

Remove the camshaft sprockets.





Remove the secondary timing chain tensioner and secondary timing chain

from the camshaft sprockets.











18 . Remove the primary timing chain tensioner assembly.







19 . Remove the primary timing chain tensioner guide.







20 . Remove the primary timing chain.
