Tighten to 22 Nm.









All vehicles



35 . Remove the special tool.







36 . Install the crankshaft position sensor.





Tighten to 10 Nm.

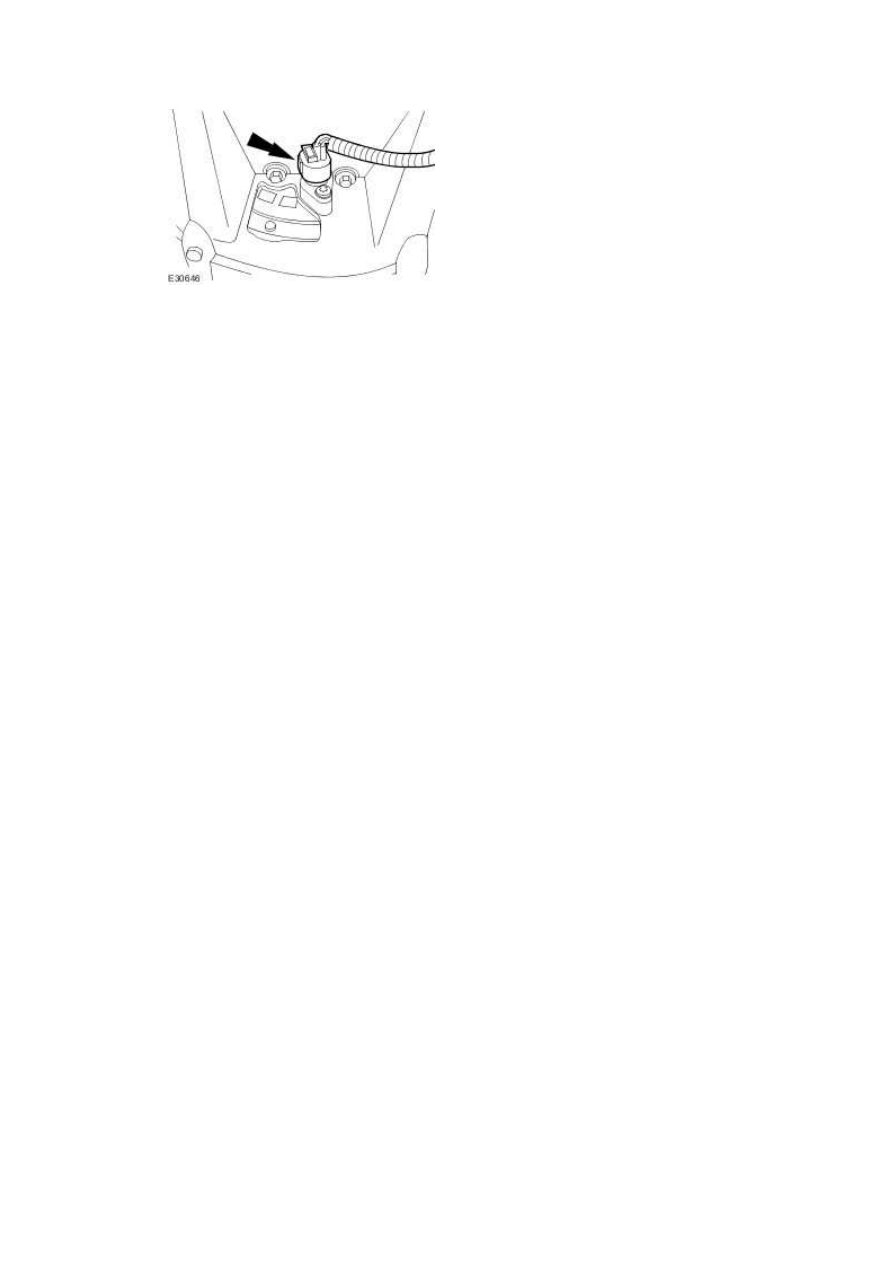

37 . Connect the crankshaft position sensor electrical connector.







38 . Install the air deflector.

For additional information, refer to Air Deflector (76.11.41)





39 . Install the spark plugs.





40

.



Install the engine front cover.

For additional information, refer to Engine Front Cover - VIN Range: G00442->G45703

(12.65.01)









www.

Timing Drive Components - VIN Range:
G45704->G99999 (12.65.13)

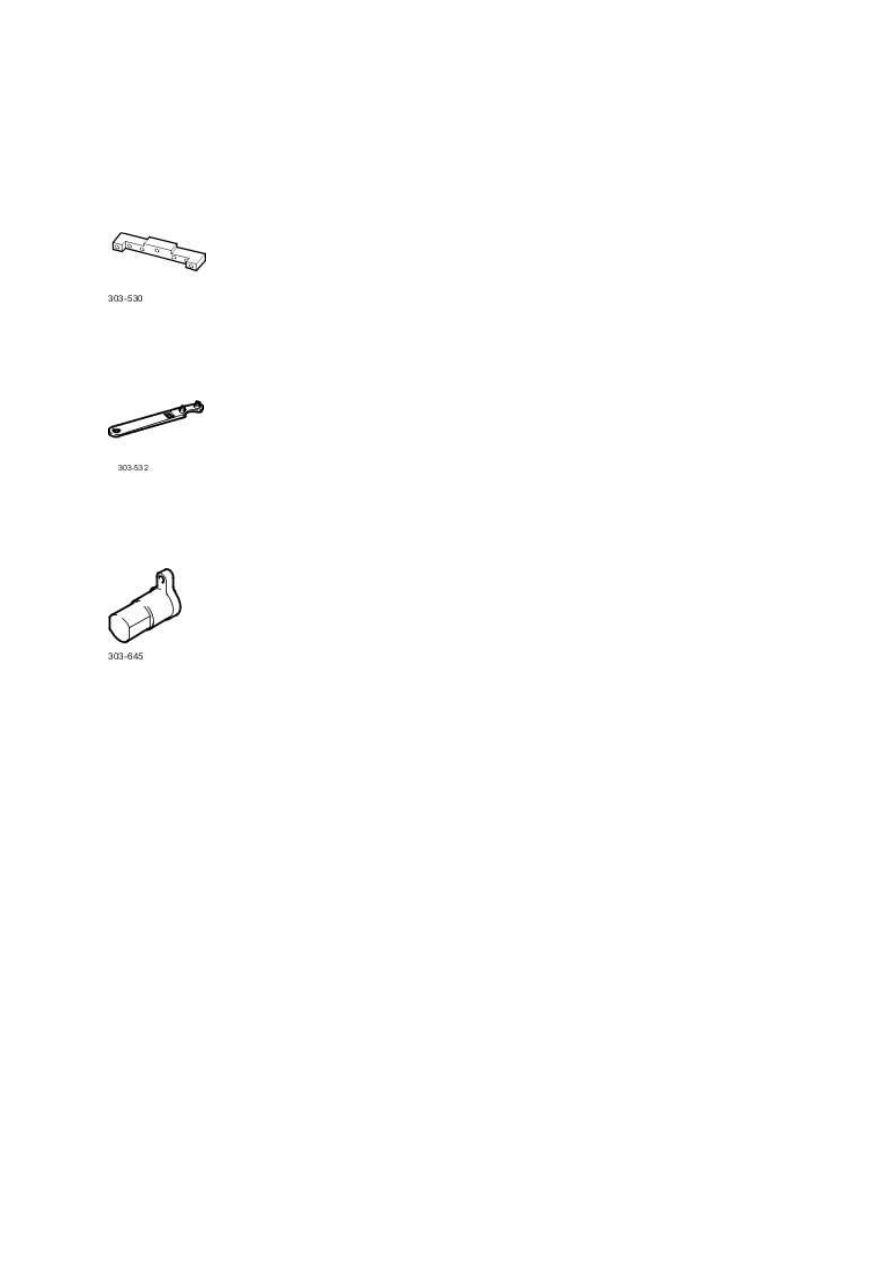

Special Service Tools





Camshaft setting tool

303-530







Timing chain tensioning tool

303-532







Crankshaft setting tool

303-645

Removal



1

.



Remove the engine front cover.

For additional information, refer to Engine Front Cover - VIN Range: G45704->G99999

(12.65.01)







2 . Remove the spark plugs.





3 . Raise the vehicle.





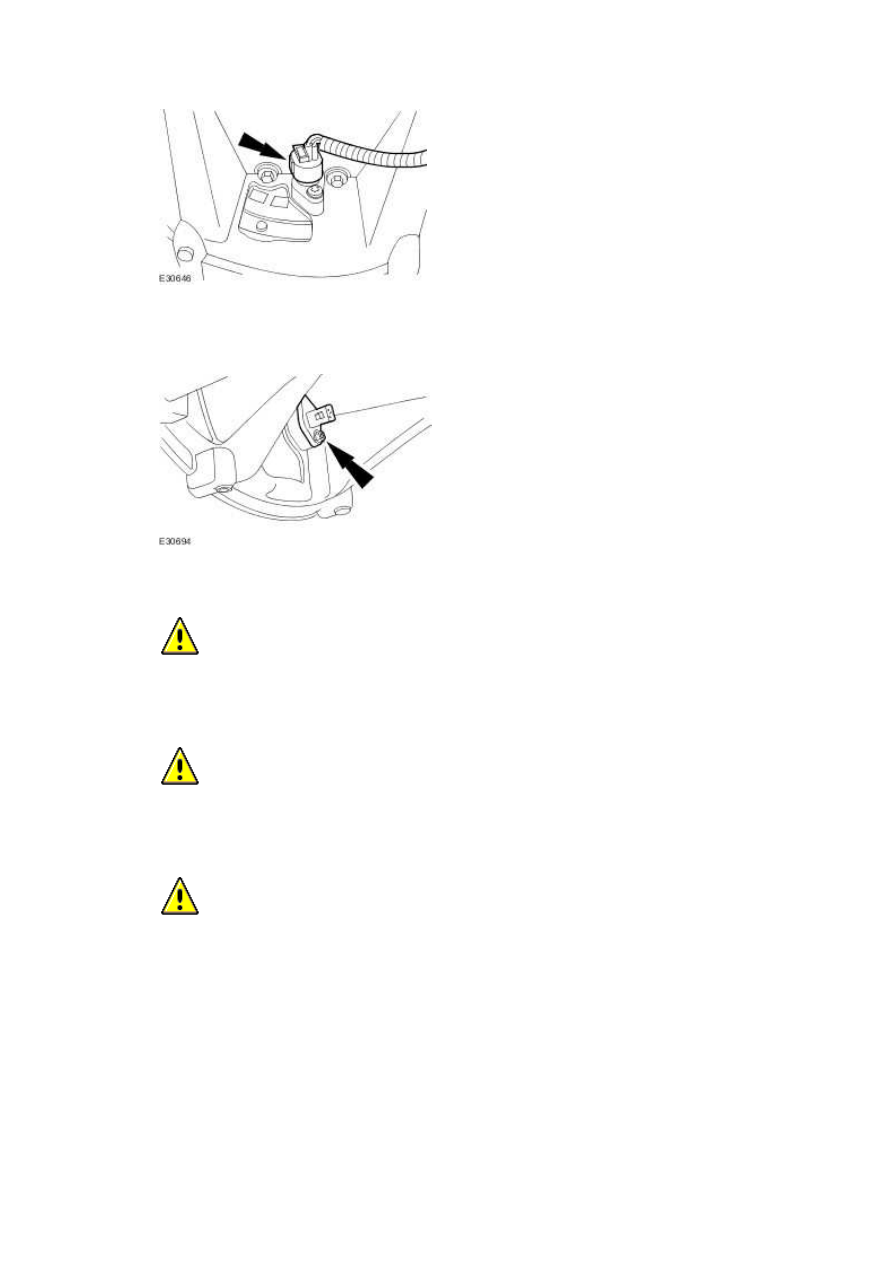

4 . Disconnect the crankshaft position (CKP) sensor electrical connector.







5 . Remove the CKP sensor.







6

.



  CAUTION: Make sure the spark plugs are removed to enable the engine to rotate

freely.





  CAUTION: Do not rotate the crankshaft counterclockwise. The timing chains may

bind causing engine damage.





  CAUTION: Rotate the crankshaft clockwise to position the engine to top dead center

(TDC) No. 1 cylinder

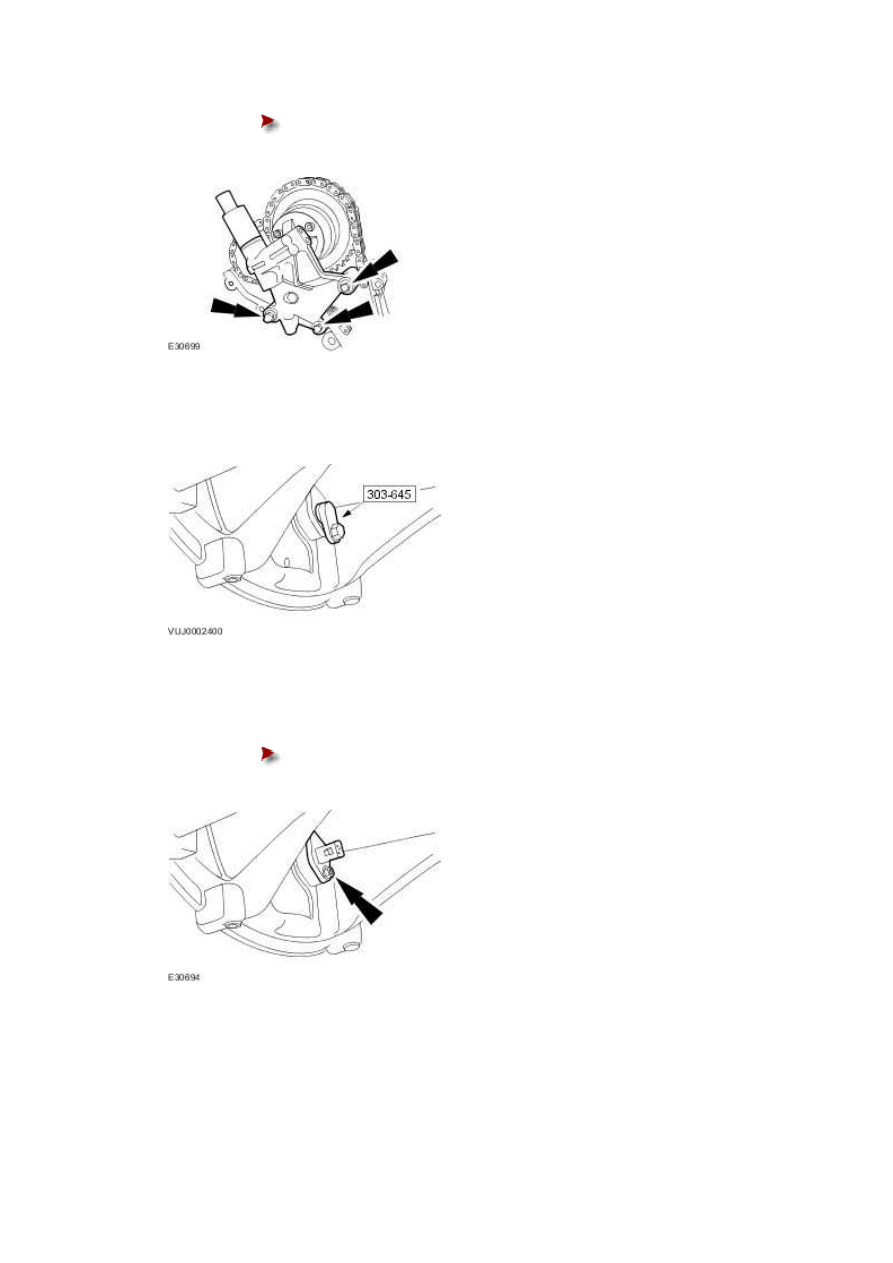

Install the special tool 303-645.
