Jaguar XJ (X350). Manual - part 463



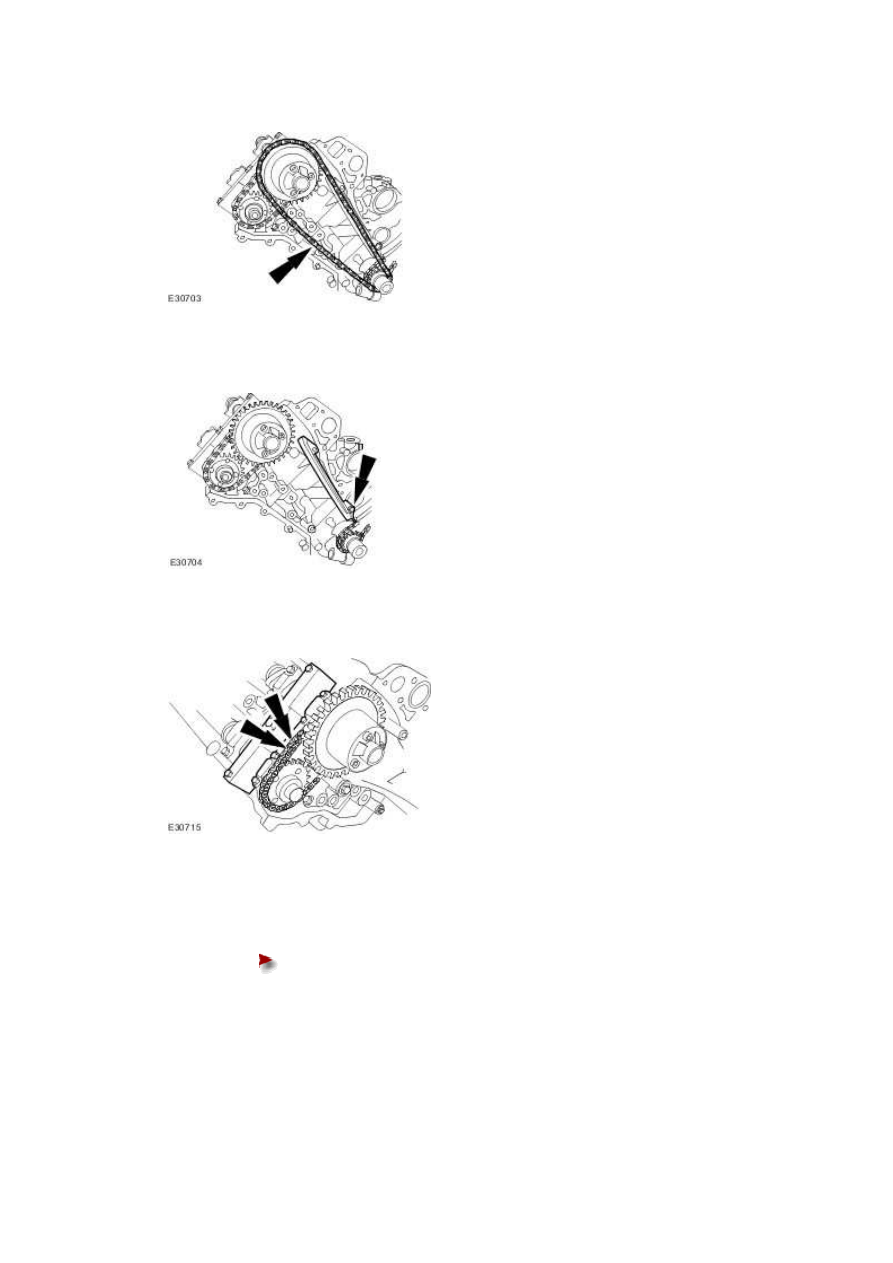

13 . Remove the primary timing chain.







14 . Remove the primary timing chain guide.







15 . Remove the secondary timing chain tensioner retaining bolts.







16

.

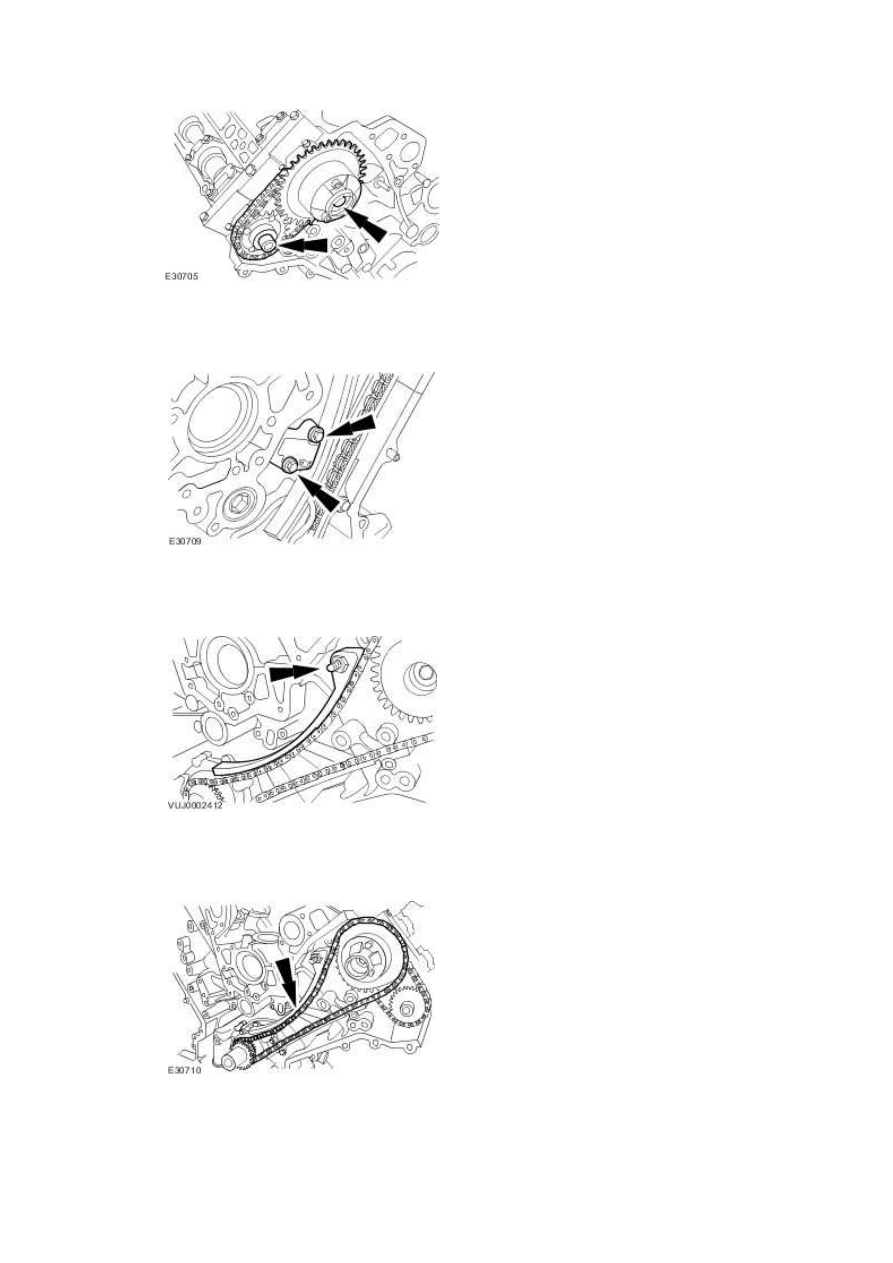

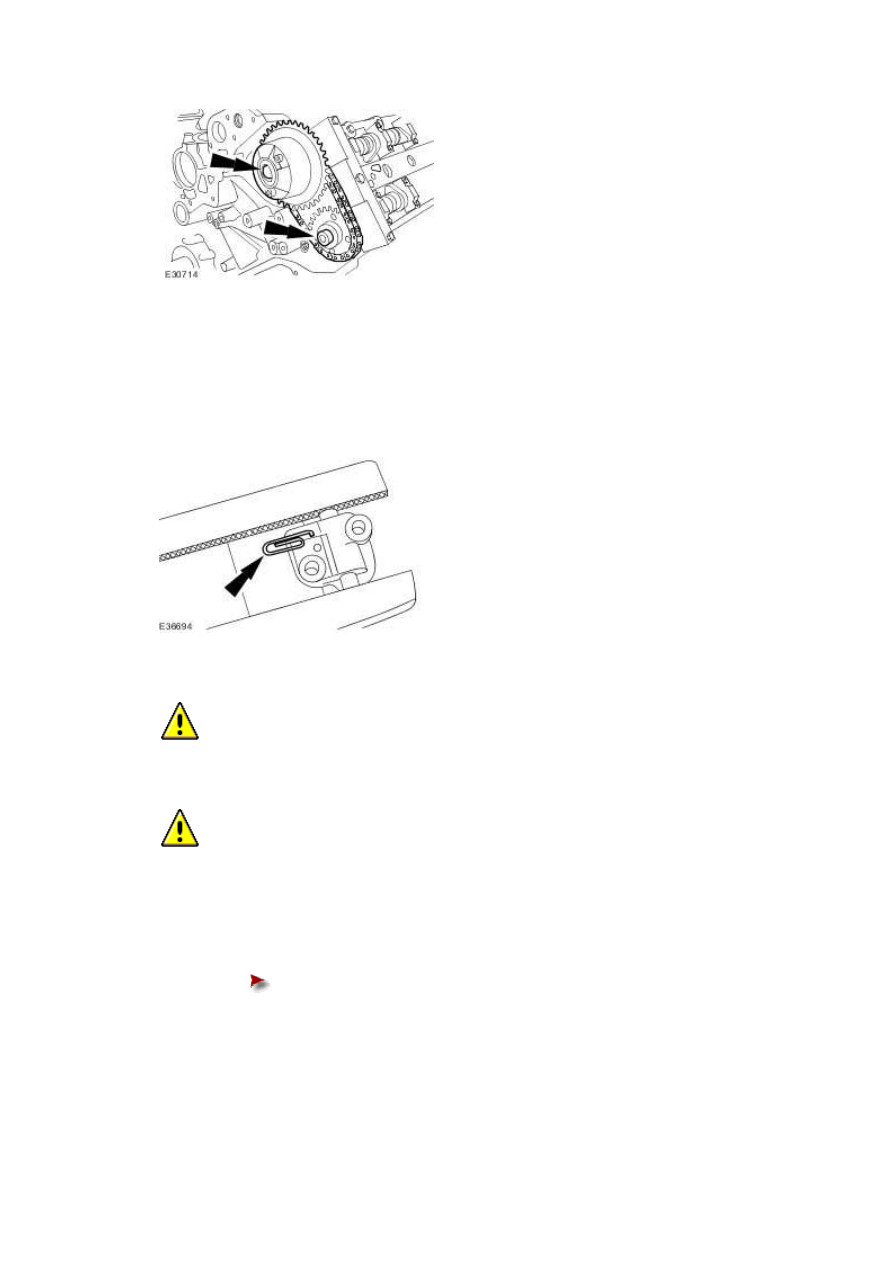

Remove the camshaft sprockets.





Remove the secondary timing chain tensioner and secondary timing chain

from the camshaft sprockets.











17 . Remove the primary timing chain tensioner assembly.







18 . Remove the primary timing chain tensioner guide.







19 . Remove the primary timing chain.





www.

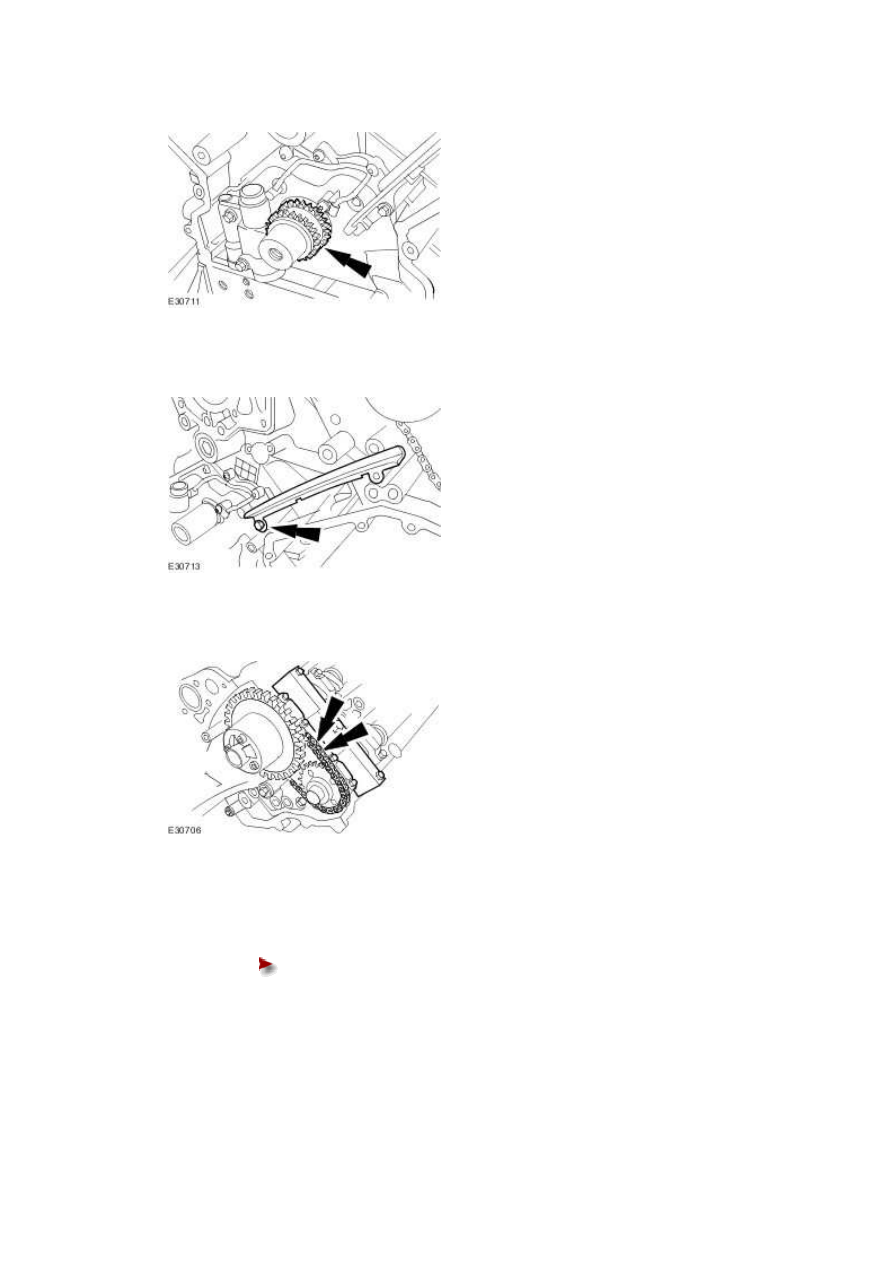

20 . Remove the crankshaft sprocket.







21 . Remove the primary timing chain tensioner guide.







22 . Remove the secondary timing chain tensioner retaining bolts.







23

.



Remove the camshaft sprockets.





Remove the secondary timing chain tensioner and secondary timing chain

from the camshaft sprockets.











Installation

All vehicles



1 . Using a suitable tool, retain the left-hand timing chain tensioner piston.







2

.



  CAUTION: Do not tighten the camshaft sprocket retaining bolts.





  CAUTION: Make sure the secondary timing chain and camshaft sprockets are free to

rotate.





Install the camshaft sprockets.





Install the secondary timing chain tensioner and secondary timing chain to

the camshaft sprockets.
