9 . NOTE:





Left-hand shown, right-hand similar.

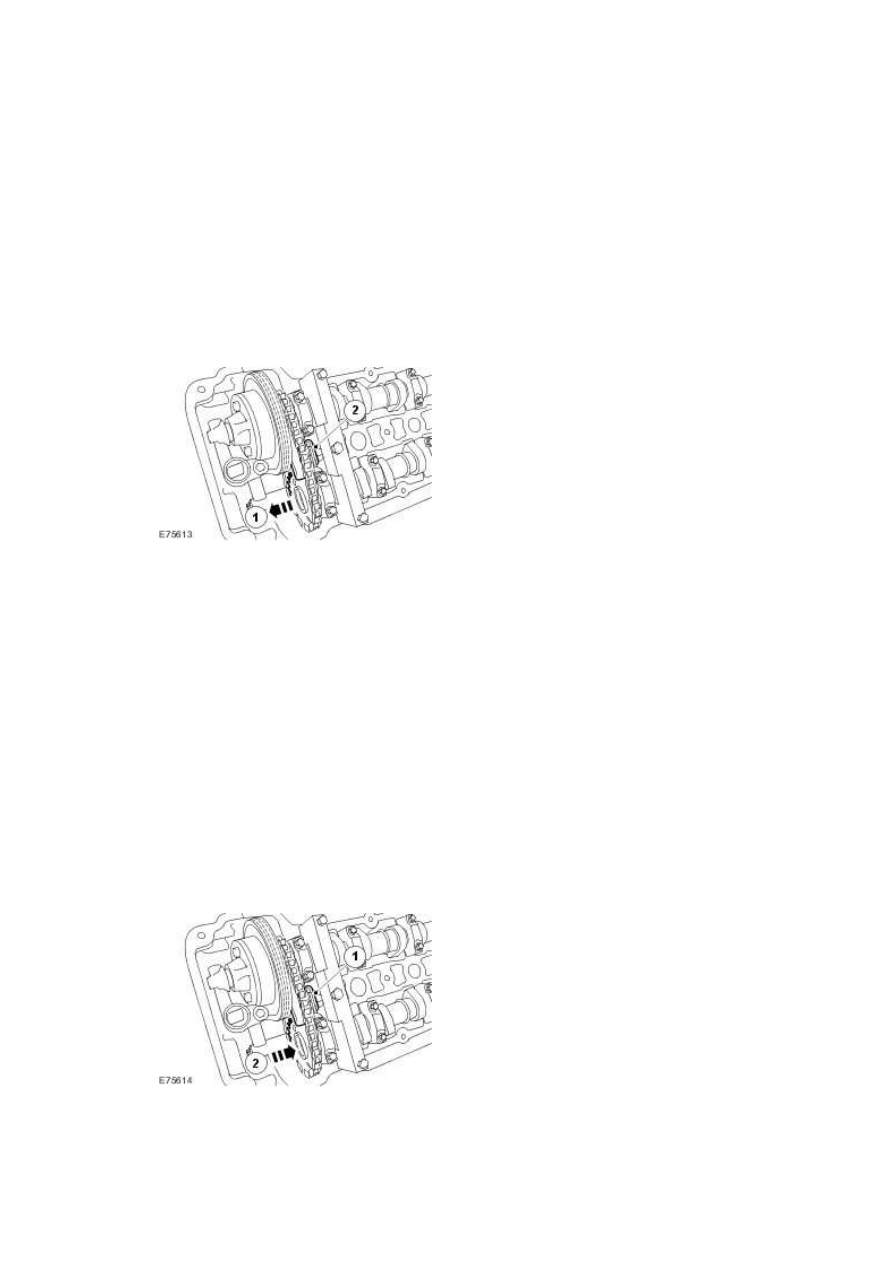

Remove the secondary timing chain tensioner.



1) Reposition the exhaust camshaft sprocket and secondary timing chain.





2) Remove the secondary timing chain tensioner.











Installation



1 . NOTE:





Left-hand shown, right-hand similar.



Install the secondary timing chain tensioner.



1) Install the secondary timing chain tensioner.





2) Reposition the exhaust camshaft sprocket and secondary timing chain.











2 . NOTE:





Left-hand shown, right-hand similar.



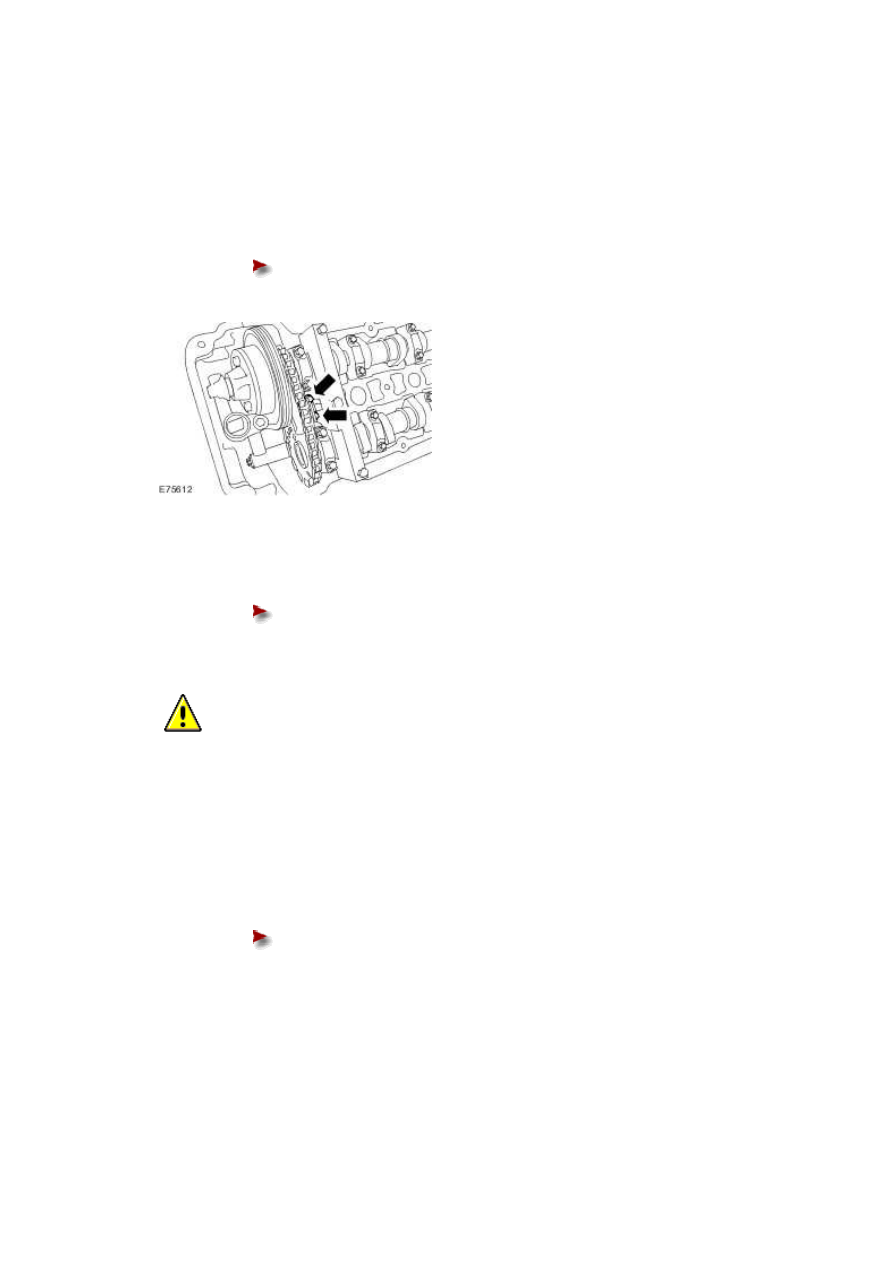

Install the secondary timing chain tensioner retaining bolts.





Tighten to 12 Nm.











3 . Release the tension in the secondary timing chain tensioner.





Remove the retaining tool.









4 .

  CAUTION: Make sure that a new bolt is installed.





NOTE:





Left-hand shown, right-hand similar.

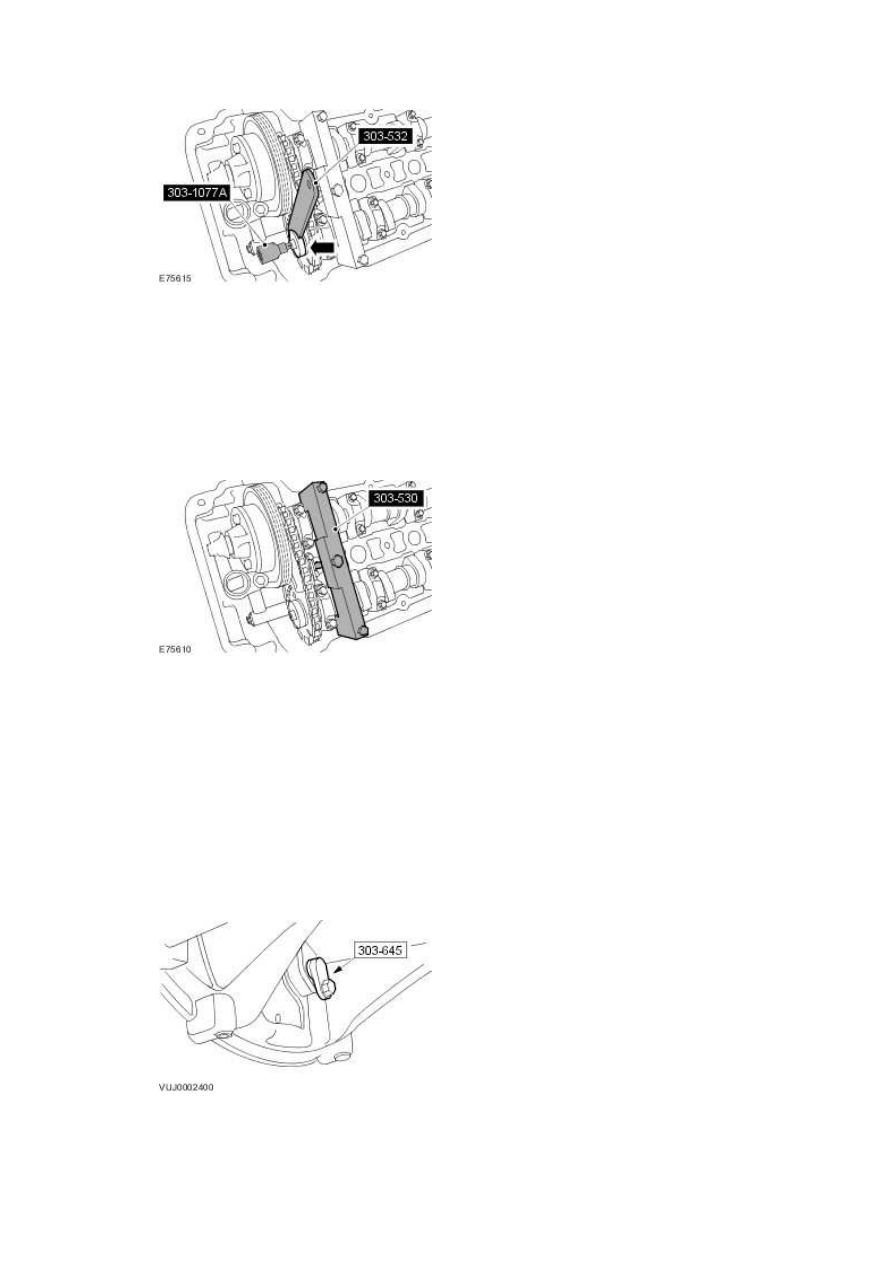

Using the special tools, install the exhaust camshaft sprocket retaining bolt.





Tighten to 20 Nm + 90 deg.





www.







5 . NOTE:





Left-hand shown, right-hand similar.



Remove the special tool.







6 . Install the valve cover.

For additional information, refer to Valve Cover LH - VIN Range: G00442->G45703 (12.29.43)

For additional information, refer to Valve Cover LH - VIN Range: G45704->G99999 (12.29.43)

For additional information, refer to Valve Cover RH - VIN Range: G00442->G45703 (12.29.44)

For additional information, refer to Valve Cover RH - VIN Range: G45704->G99999 (12.29.44)





7 . Remove the special tool.

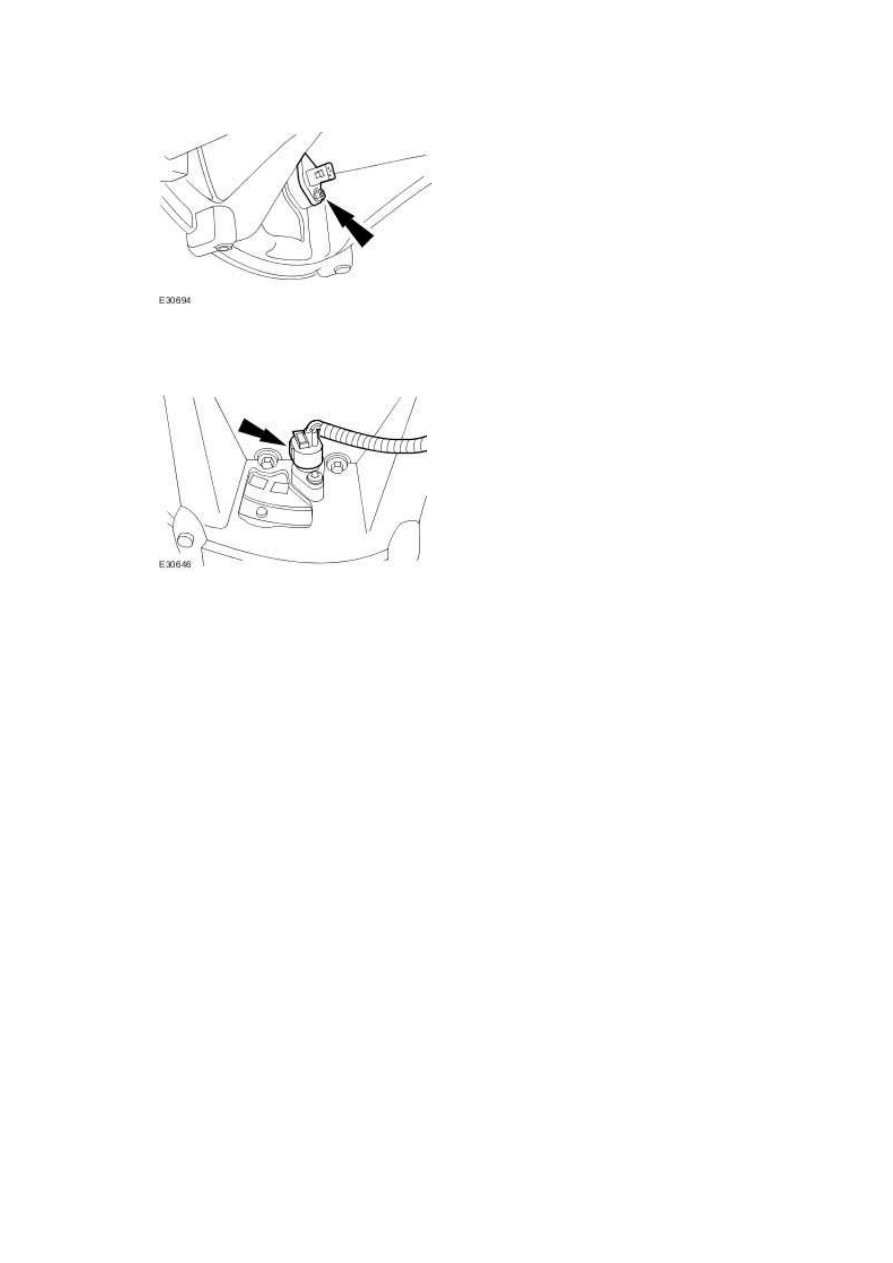

8 . Install the CKP sensor.







9 . Connect the crankshaft position (CKP) sensor electrical connector.







10 . Install the air deflector.

For additional information, refer to Air Deflector (76.11.41)
