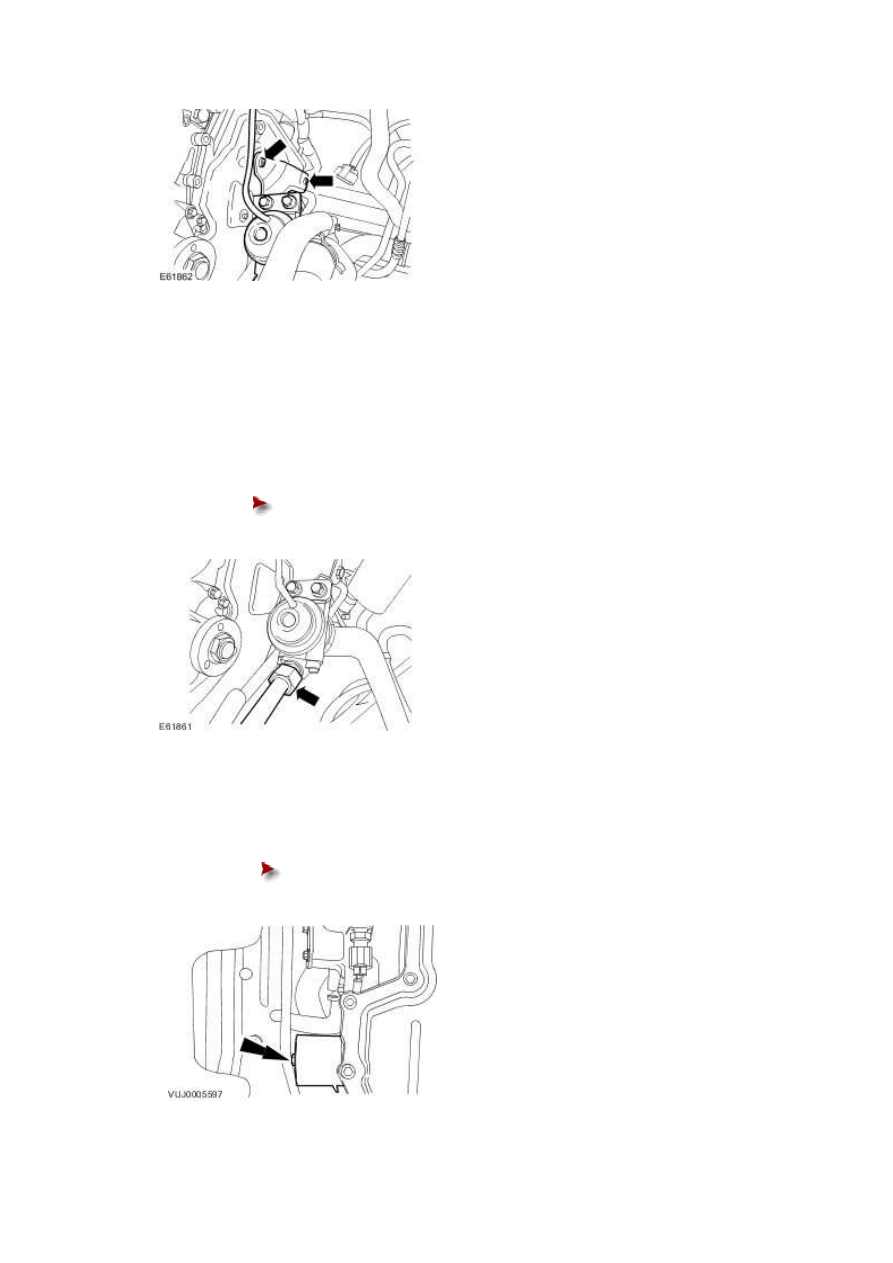

9 . NOTE:





Vehicles with supercharger shown, vehicles without supercharger similar.



Connect the AIR control valve to exhaust manifold tube.





Tighten to 35 Nm.









Vehicles with supercharger



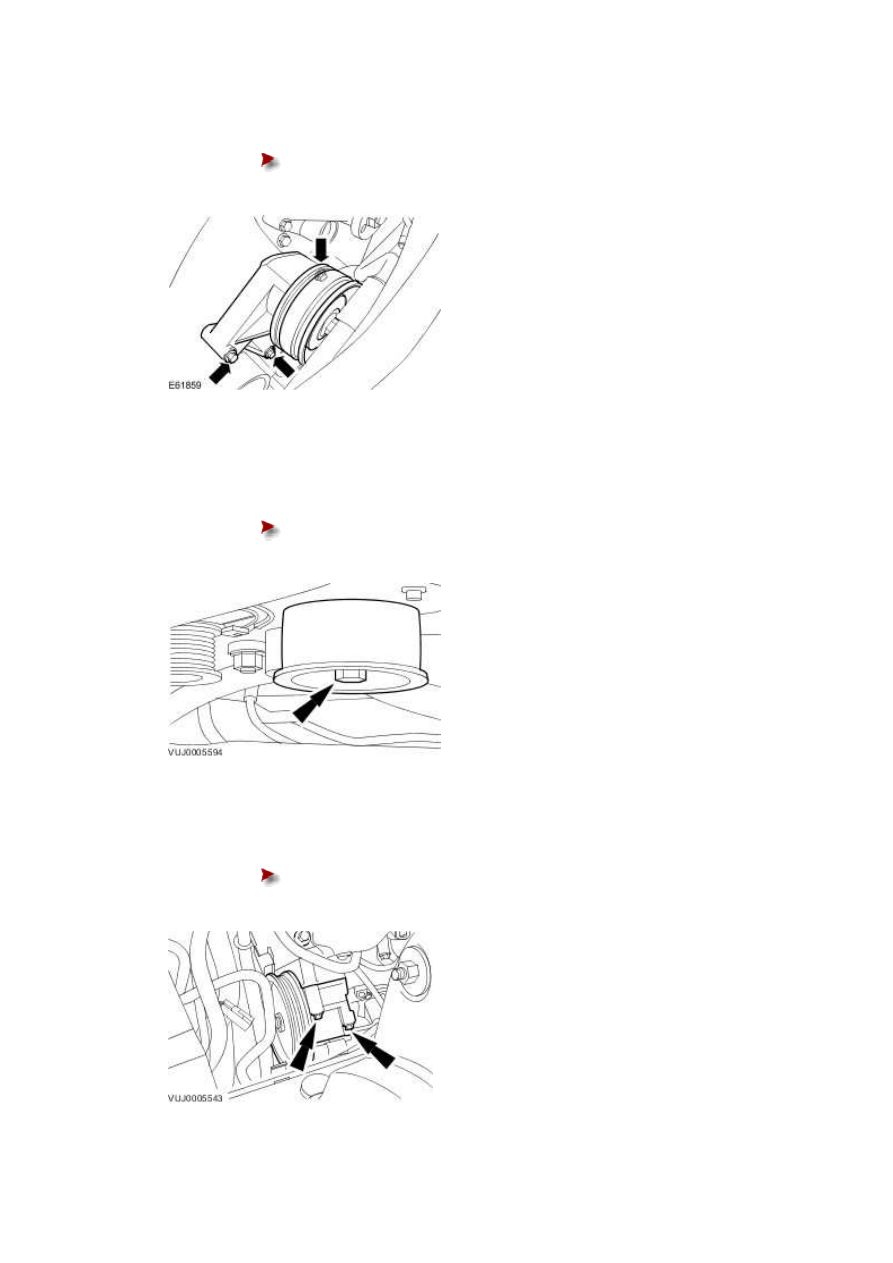

10 . Install the supercharger belt tensioner.





Tighten to 40 Nm.











11 . Install the supercharger belt idler pulley and bracket assembly.





Tighten to 9 Nm.









All vehicles



12 . Install the accessory drive belt idler pulley.





Tighten to 61 Nm.











13 . Install the power steering pump.





Tighten to 25 Nm.









www.



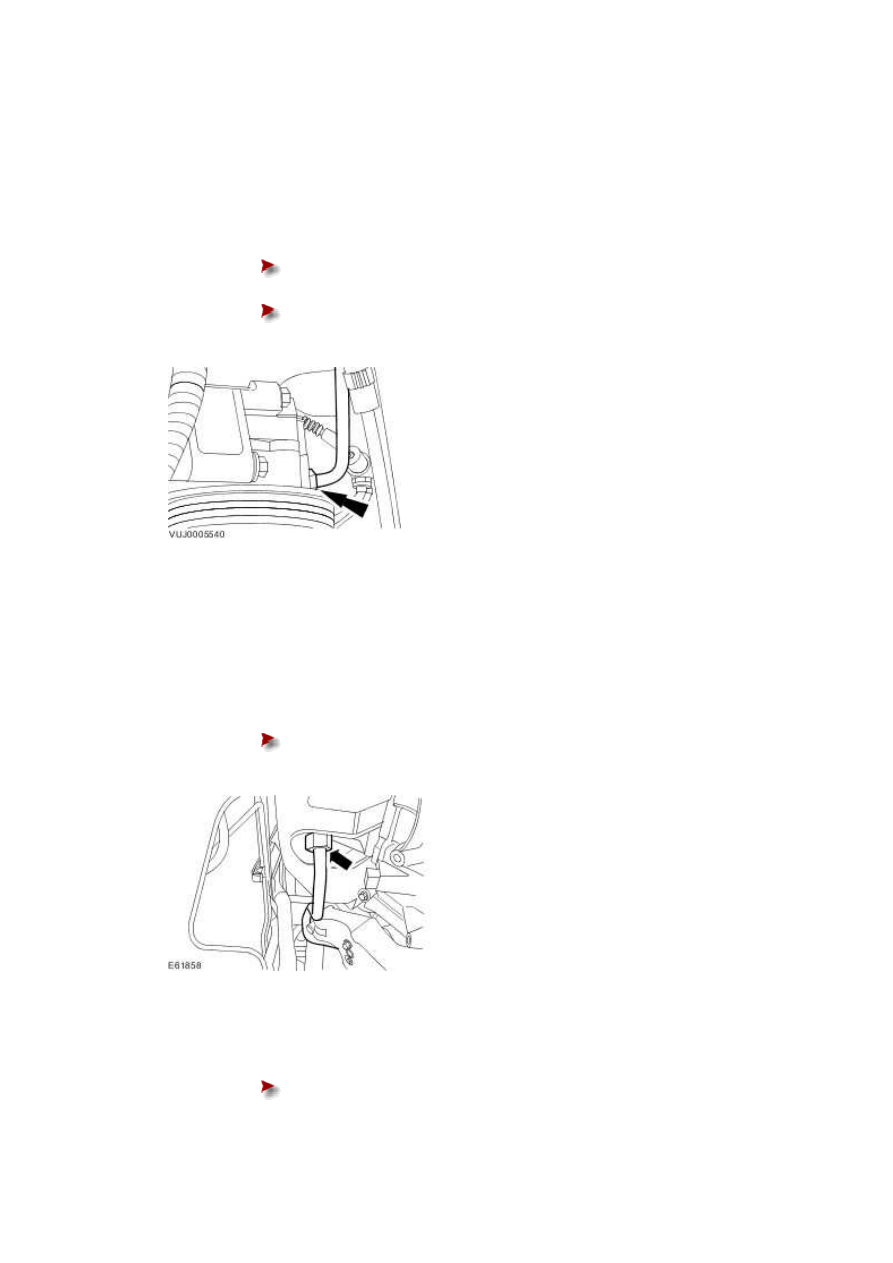

14 . NOTE:





Remove the blanking caps.



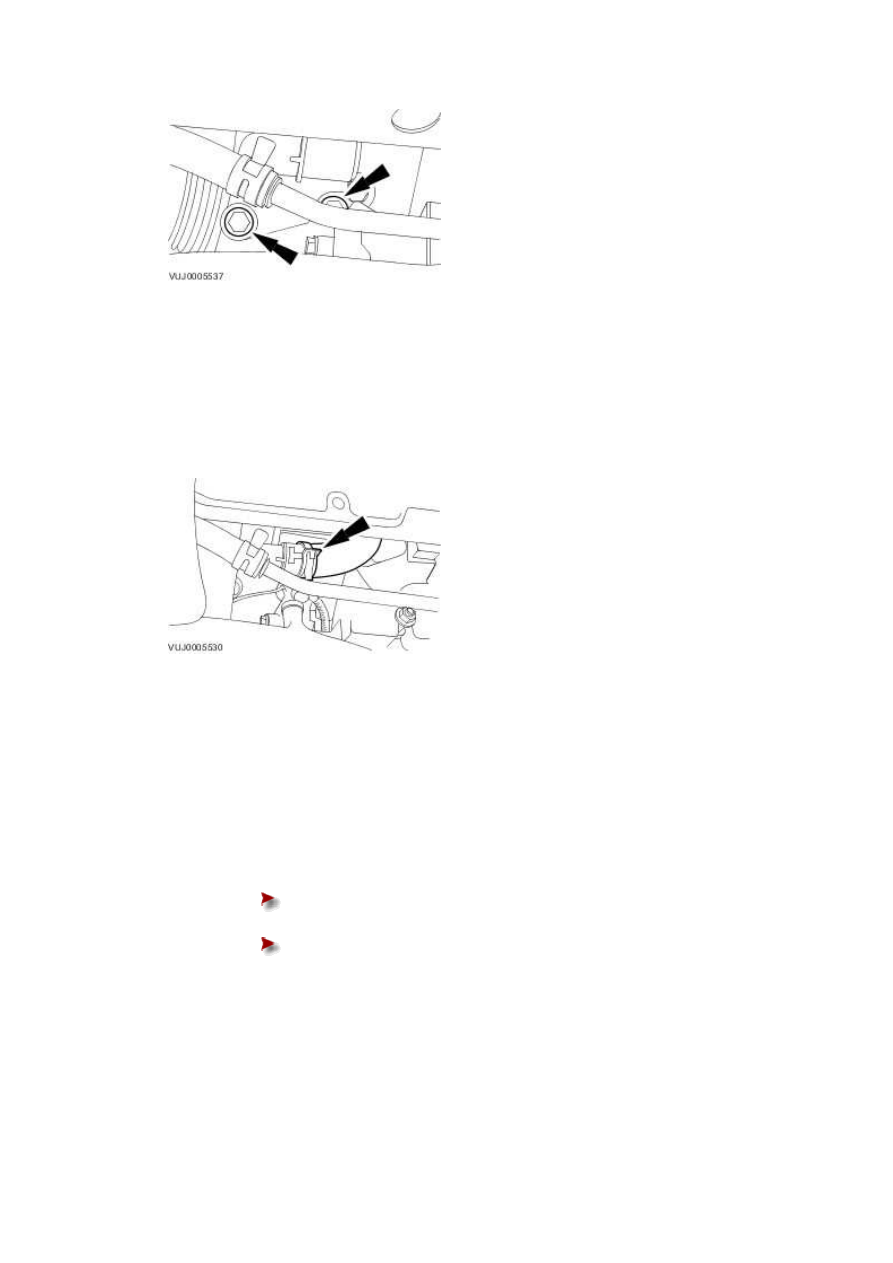

Connect the power steering pump to steering gear high-pressure line.





Install a new O-ring seal.







Tighten to 25 Nm.











15 . Raise the vehicle.





16 . Connect the AIR control valve to exhaust manifold tube.





Tighten to 35 Nm.











17 . Install the power steering pump lower retaining bolts.





Tighten to 25 Nm.











18 . NOTE:





Remove the blanking caps.



Connect the power steering reservoir to power steering pump supply line.







19

.



Install the A/C compressor.

For additional information, refer to Air Conditioning (A/C) Compressor - 3.5L/4.2L, VIN

Range: G45704->G99999 (82.10.20)







20 . Install the water pump pulley.





Using a suitable tool, retain the water pump pulley.







Tighten to 10 Nm + 45°.
