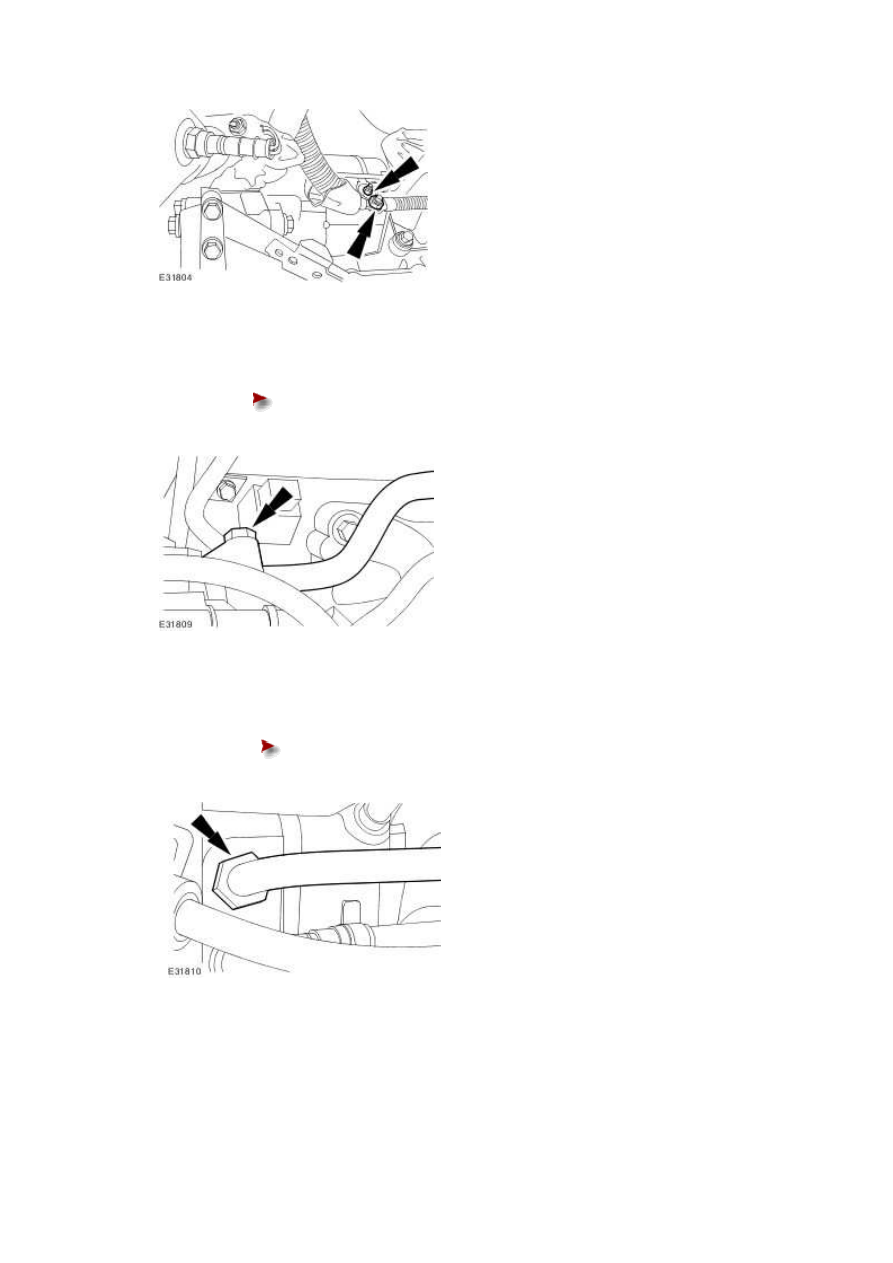

9 . Detach the A/C compressor return line.





Remove and discard the O-ring seals











10 . Detach the power steering line.





Remove and discard the O-ring seal.











11 . Lower the vehicle.





12 . Remove the hood.

For additional information, refer to Hood (76.16.01)





13 . Cooling Fan Motor and Shroud

For additional information, refer to Cooling Fan Motor and Shroud (26.25.25)

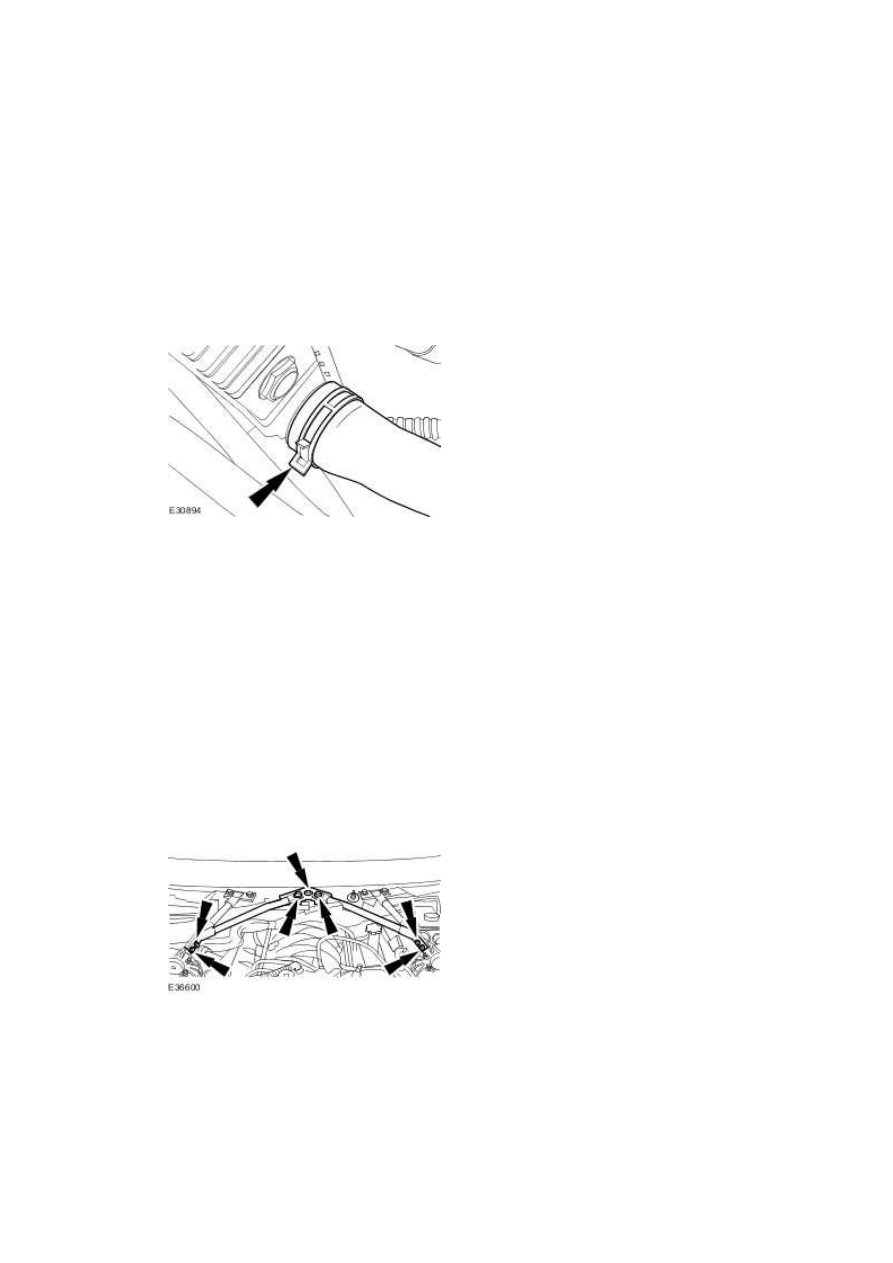

14 . Detach the lower coolant hose.







15 . Remove the cabin air filter.

For additional information, refer to Cabin Air Filter (76.10.09)





16 . Remove the cowl vent screen.

For additional information, refer to Cowl Vent Screen (76.10.01)

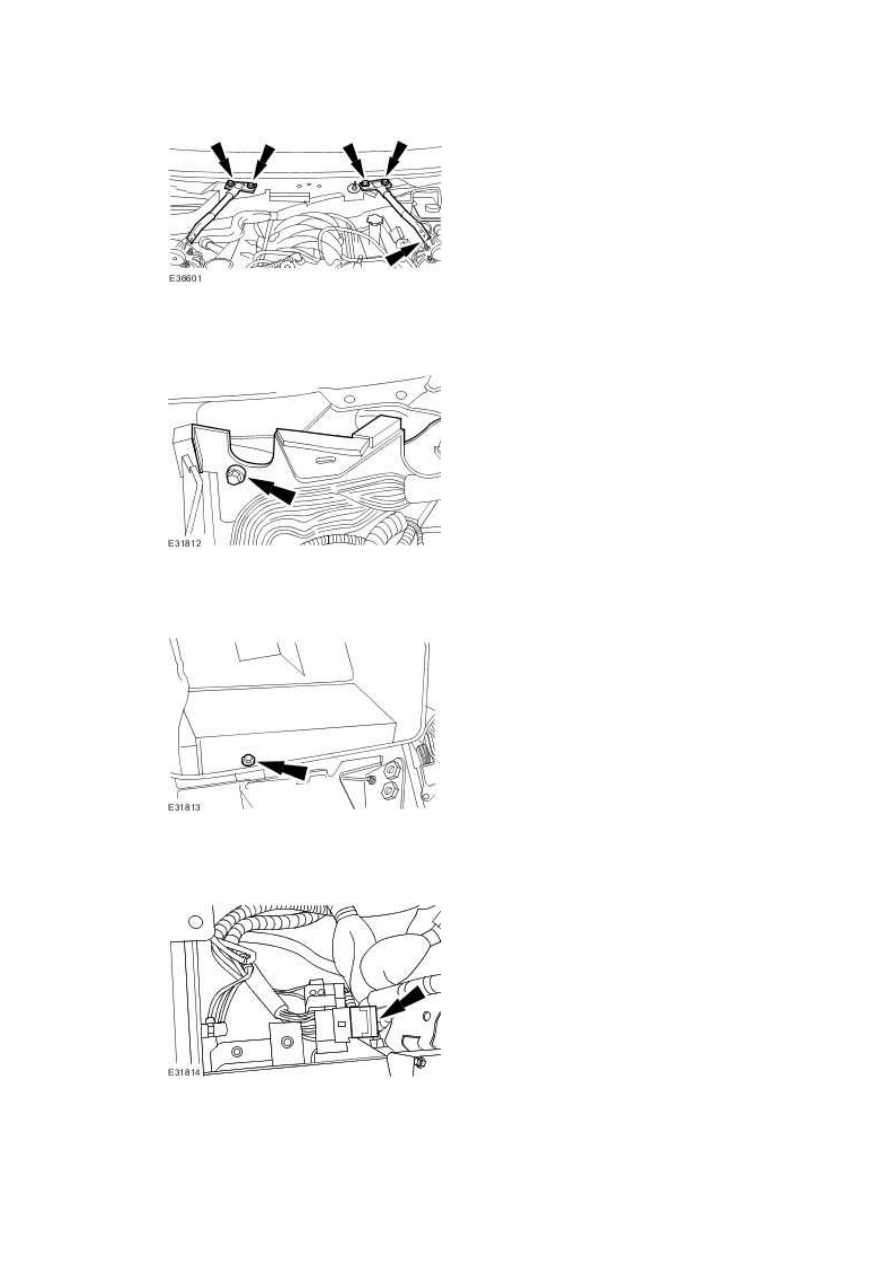

17 . Remove the engine compartment support.







18 . Remove the engine compartment support.

www.







19 . Remove the engine compartment cover.







20 . Remove the cabin air filter housing.

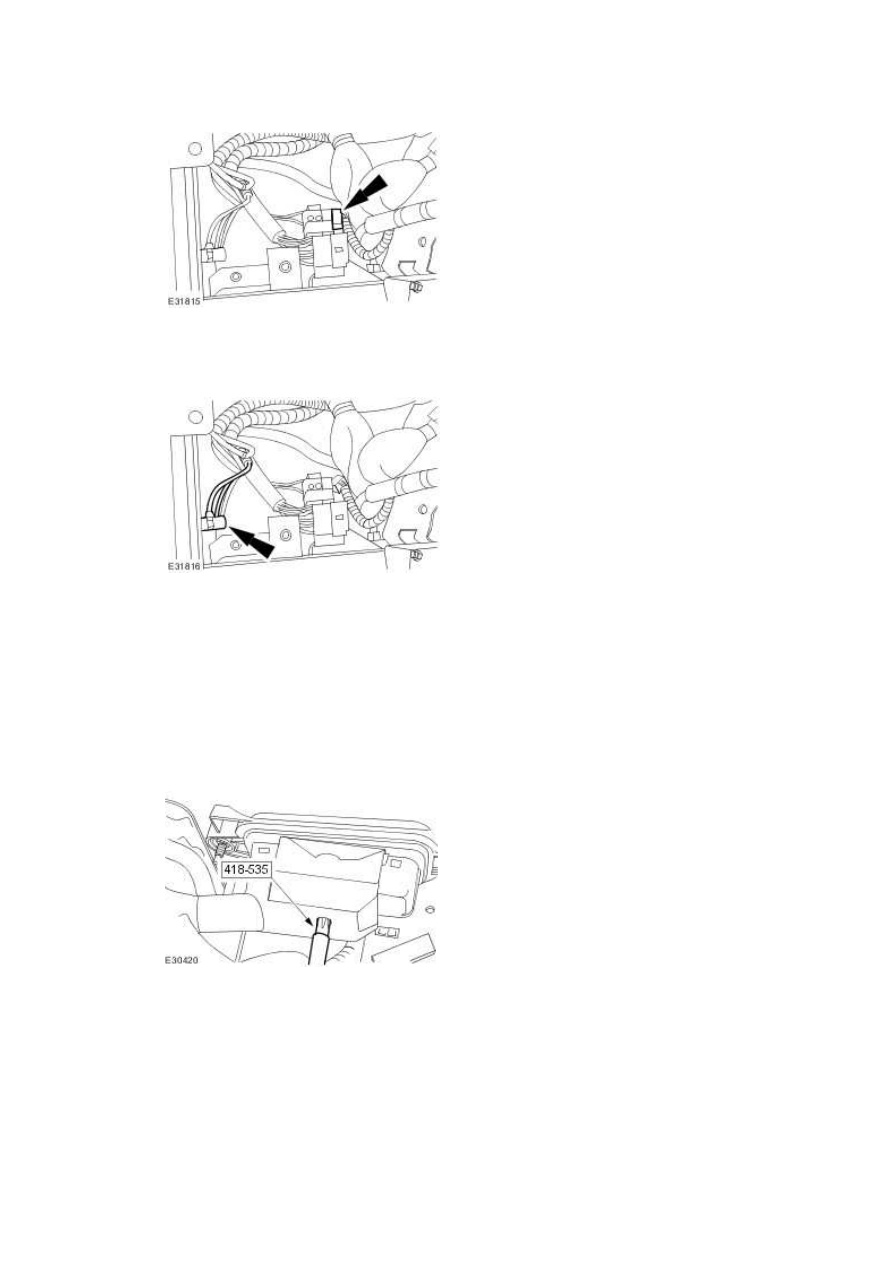

21 . Disconnect the engine harness electrical connector.







22 . Disconnect the engine harness electrical connector.







23 . Detach the engine harness earth.







24

.



NOTE:





The engine control module (ECM) electrical connector retaining bolt remains captive in

the electrical connector





Disconnect the ECM electrical connector.







25 . Detach the wiring harness retaining clip.
