Jaguar XJ (X350). Manual - part 387

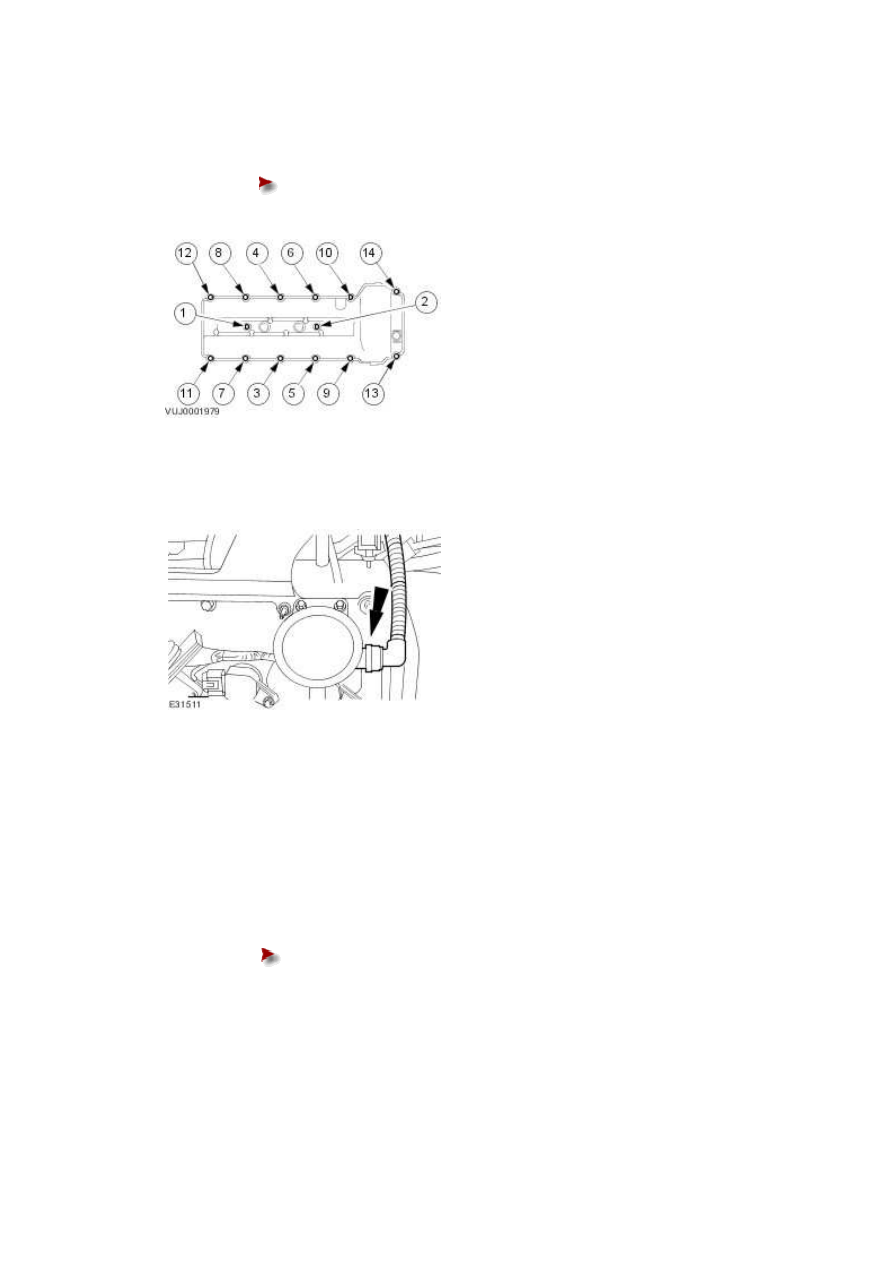

Install the left-hand valve cover.





Tighten in the sequence shown to 10 Nm.









Vehicles without supercharger



75 . Connect the PCV pipe.





All vehicles



76 . NOTE:





Left-hand shown, right-hand similar

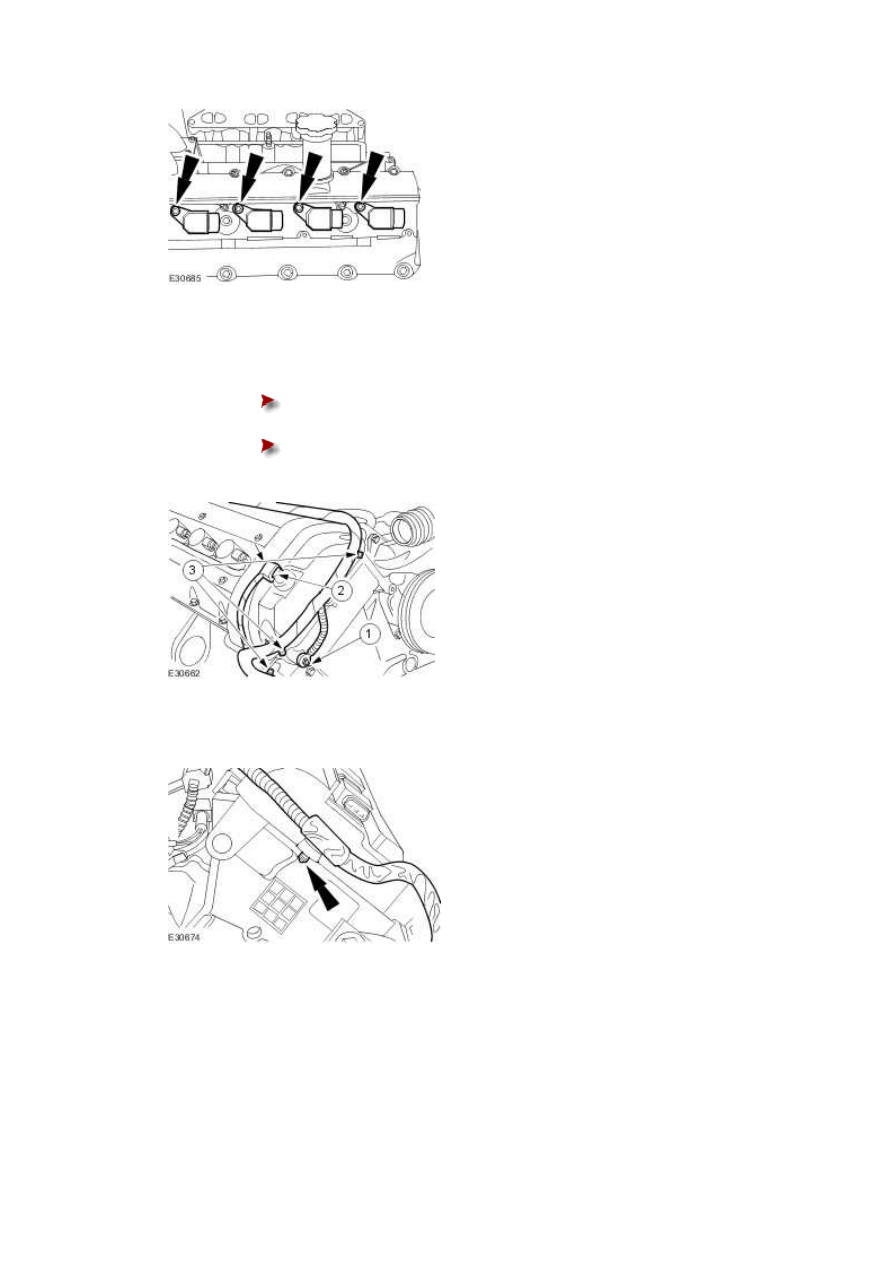

Install the ignition coils.





Tighten to 5 Nm.











77 . Attach the engine harness.





Connect the VCT solenoid electrical connector.







Attach the engine harness.

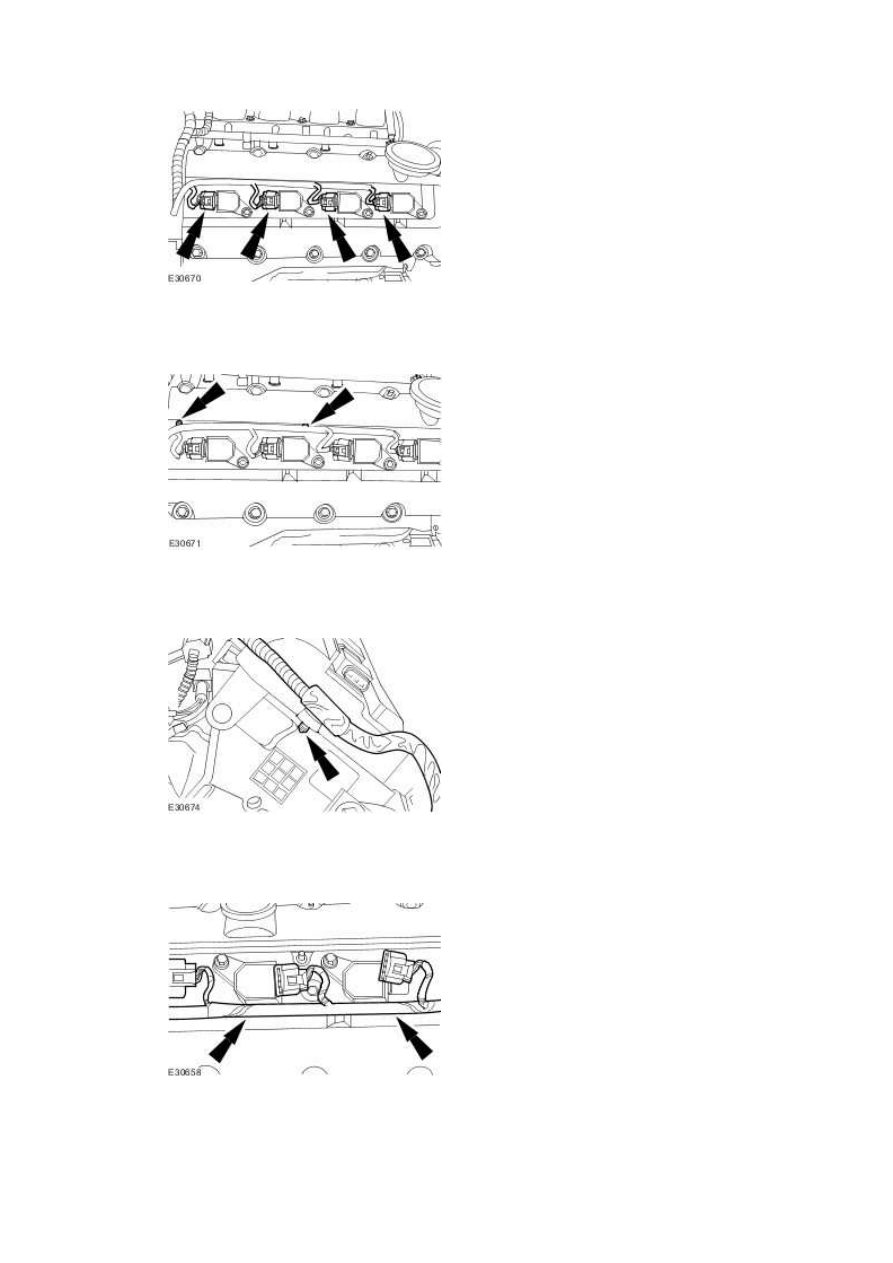

78 . Attach the right-hand ignition coil wiring harness







79 . Connect the right-hand ignition coil electrical connectors.

www.







80 . Attach the right-hand ignition coil wiring harness.







81 . Attach the left-hand ignition coil wiring harness.







82 . Attach the left-hand ignition coil wiring harness.







83 . Connect the left-hand ignition coil electrical connectors.







84 . NOTE:





Left-hand shown, right-hand similar.



Install both ignition coil covers.





Vehicles without supercharger



85 . Install the right-hand engine cover retaining bracket.







86 . Install the left-hand engine cover retaining bracket.
