55 . NOTE:





Install new O-ring seals.

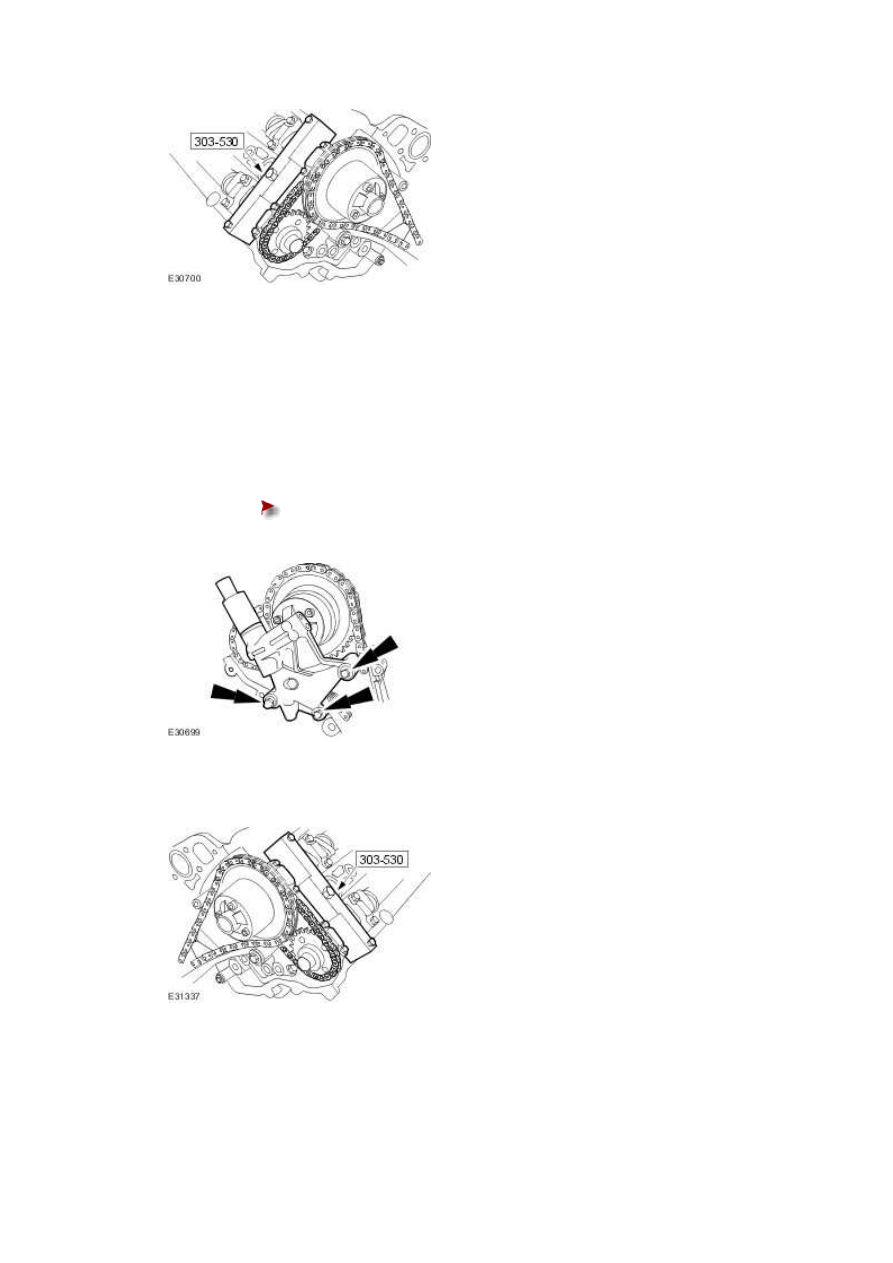

Install the right-hand VCT oil control unit housing.





Tighten to 22 Nm.











56 . Remove the special tool from the left-hand cylinder head.







57 . NOTE:





Install new O-ring seals.



Install the left-hand VCT oil control unit housing.





Tighten to 22 Nm.

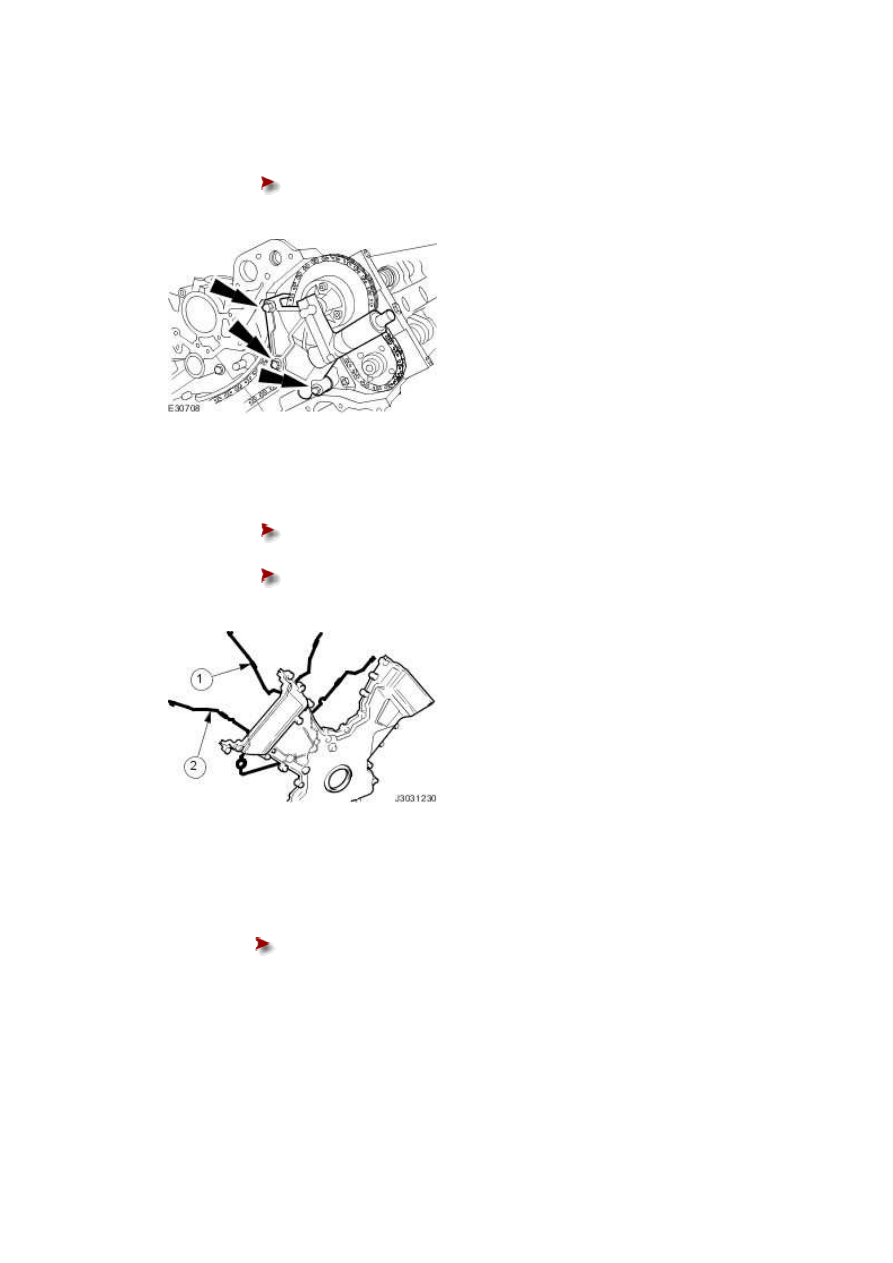

58 . Install new seals to the timing cover.





Install the new seal to the inner groove on the face of the timing cover.







Install the new seal to the outer groove on the face of the timing cover.











59

.



Apply sealant to the eight joints on the engine face.





Sealant beads to be 3mm diameter and 12mm long. Cut the nozzle of the

sealant tube to produce a 3 mm (0.12 in) bead. (Install and tighten the

securing bolts within twenty minutes of sealant application).





www.

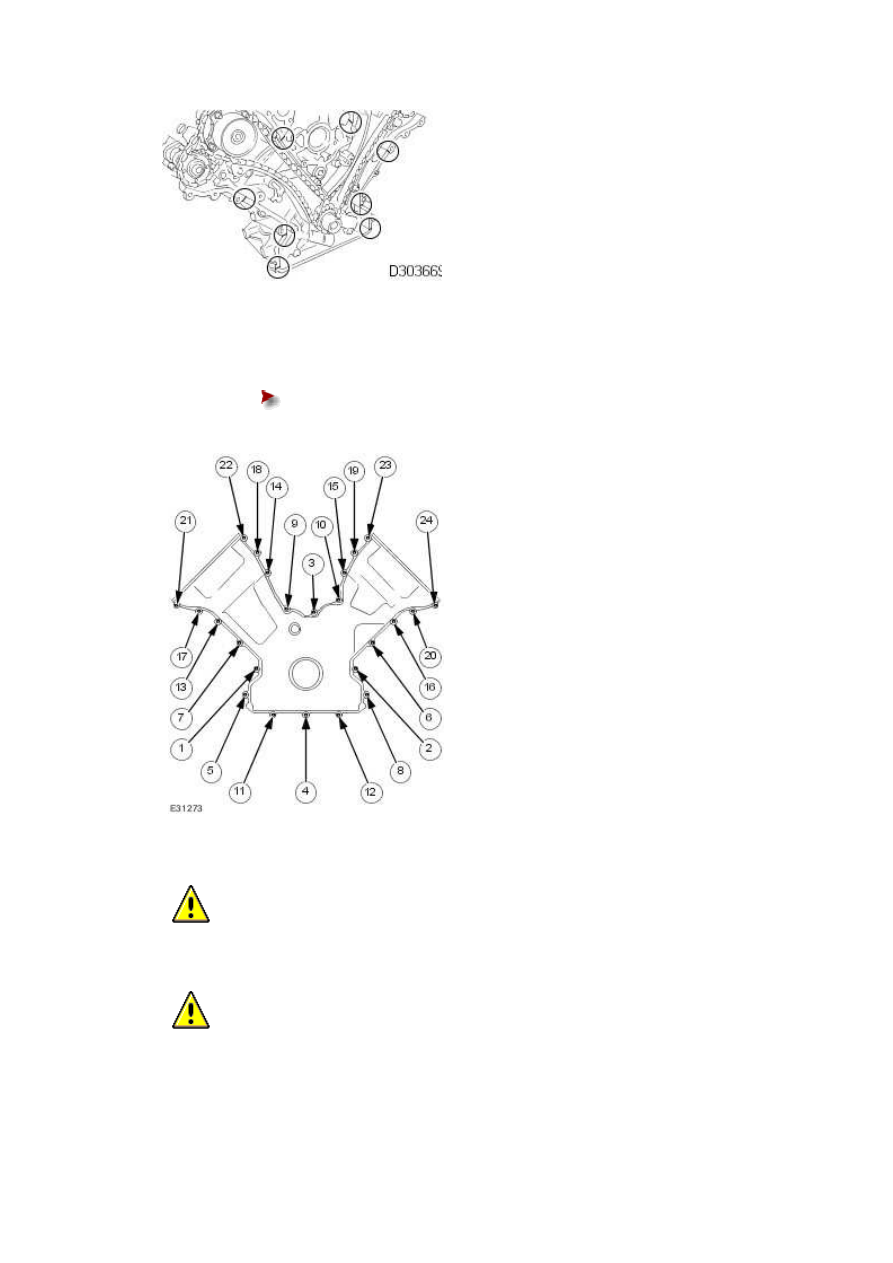

60 . Install the timing cover.





Tighten in the sequence shown.











61 .

  CAUTION: Make sure the crankshaft front seal mating faces are clean and dry.



  CAUTION: Do not remove the crankshaft front seal protector.

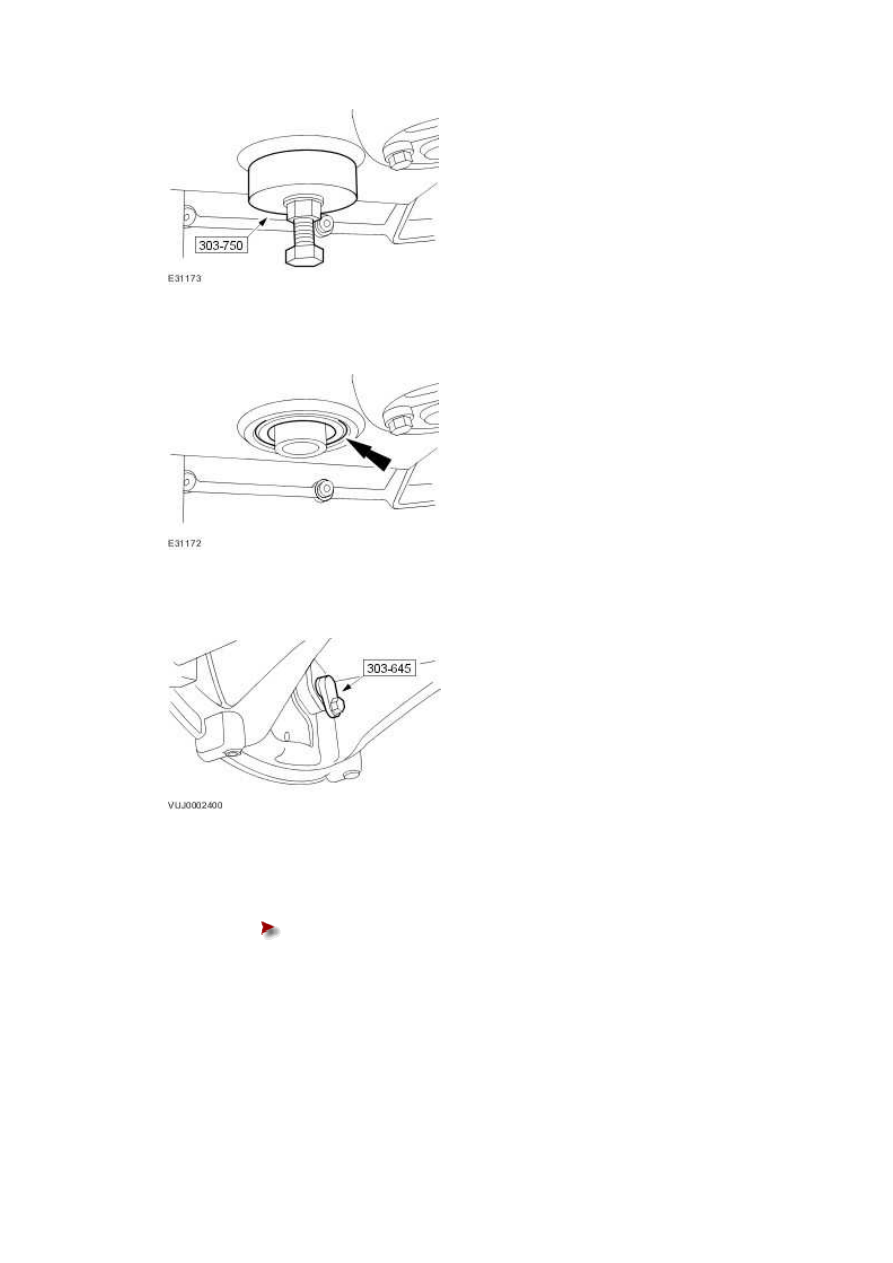

Using the special tool, install a new crankshaft front seal.







62 . Remove the crankshaft seal protector.







63 . Remove the special tool.







64 . Install the CKP sensor.





Tighten to 12 Nm.
