63

.



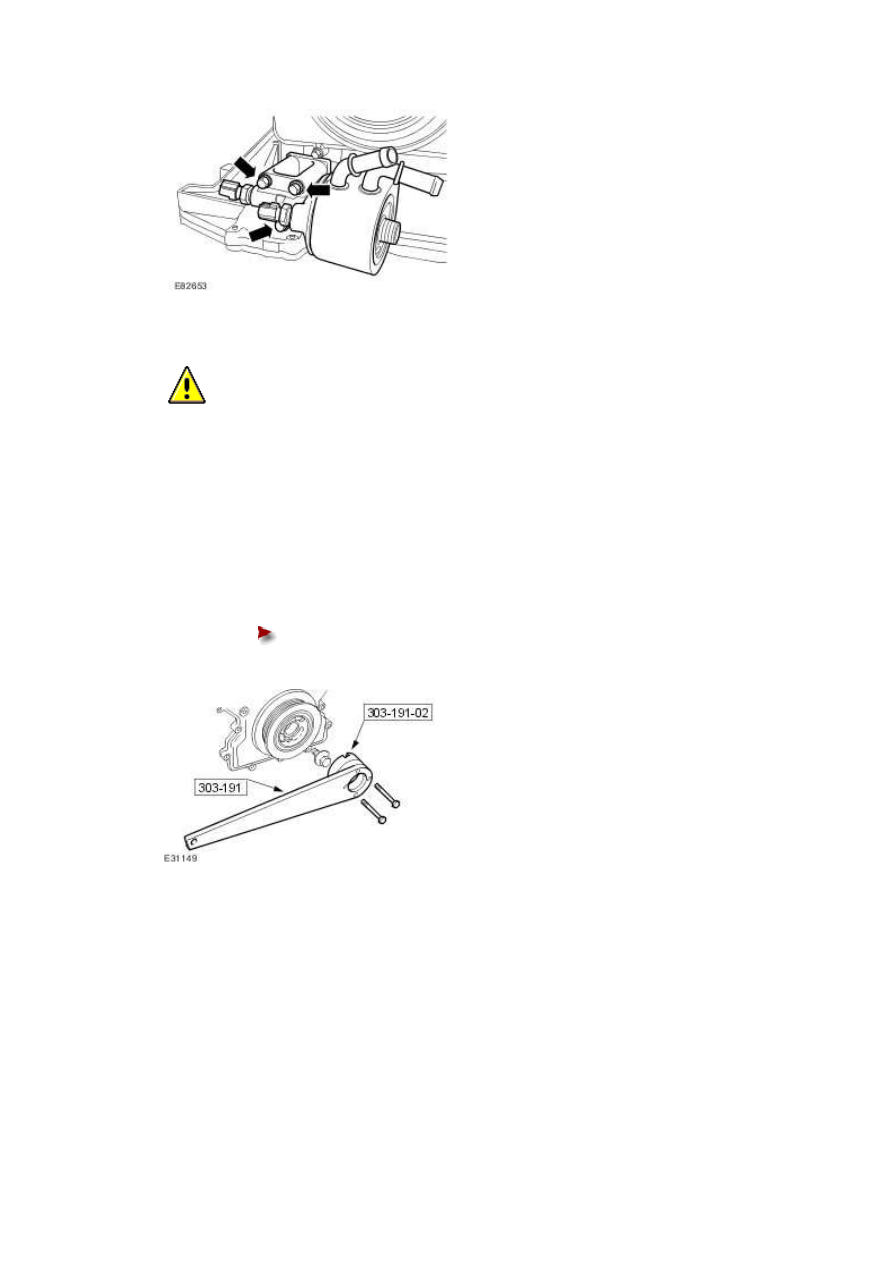

  CAUTION: Under no circumstances should the crankshaft setting peg 303-645 be

used in the following operations to lock the crankshaft.





NOTE:





The crankshaft retaining bolt will be very tight.



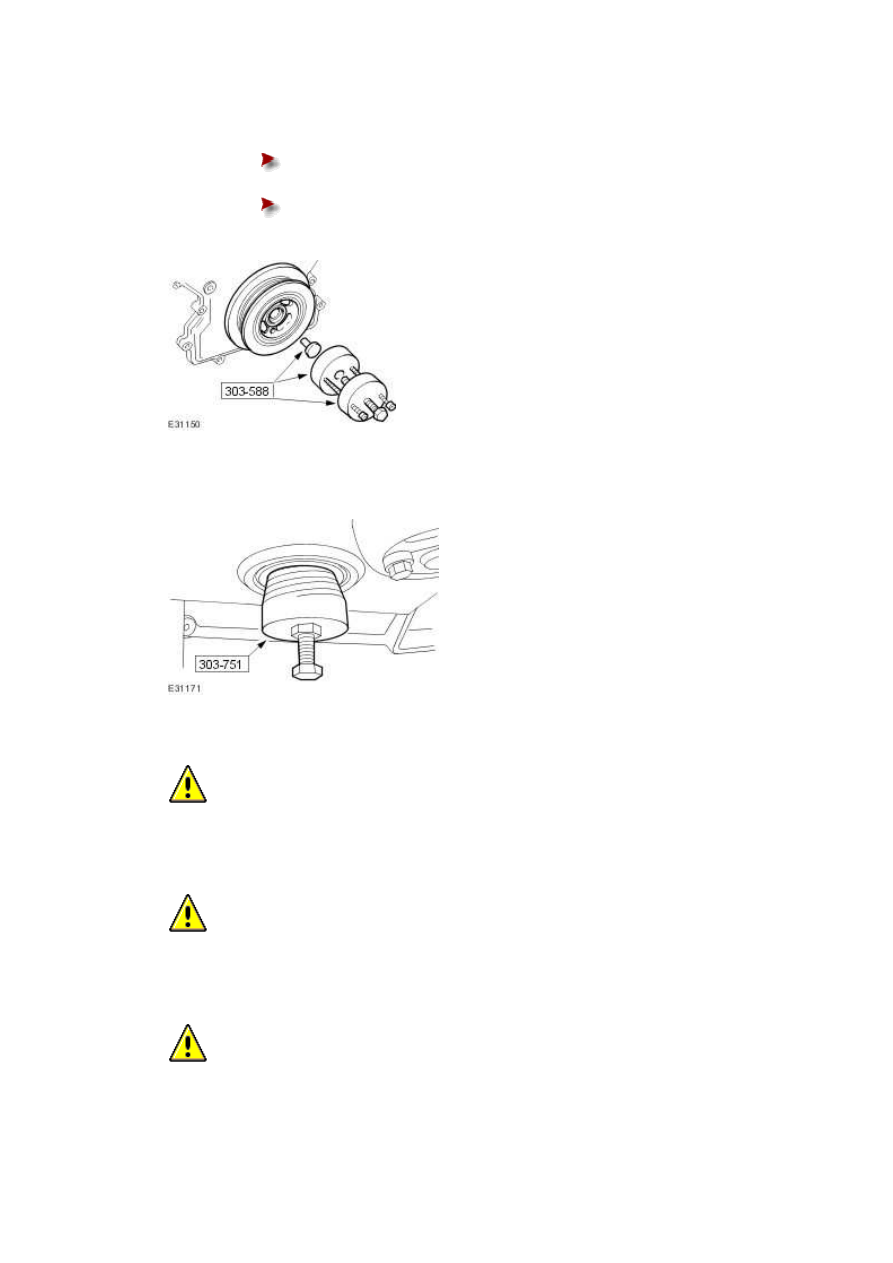

Using special tools, retain the crankshaft pulley.





Remove and discard the crankshaft pulley bolt.











64 . Remove the special tools.





65 . NOTE:





The crankshaft pulley will be very tight.



Using special tools, remove the crankshaft pulley.





Collect the locking ring.







Remove and discard the O-ring seal.











66 . Using the special tool, remove the crankshaft front seal.







67

.



  CAUTION: Make sure the spark plugs are removed to enable the engine to rotate

freely.





  CAUTION: Do not rotate the crankshaft counterclockwise. The timing chains may

bind causing engine damage.





  CAUTION: Rotate the crankshaft clockwise to position the engine to top dead

center (TDC) No. 1 cylinder





www.

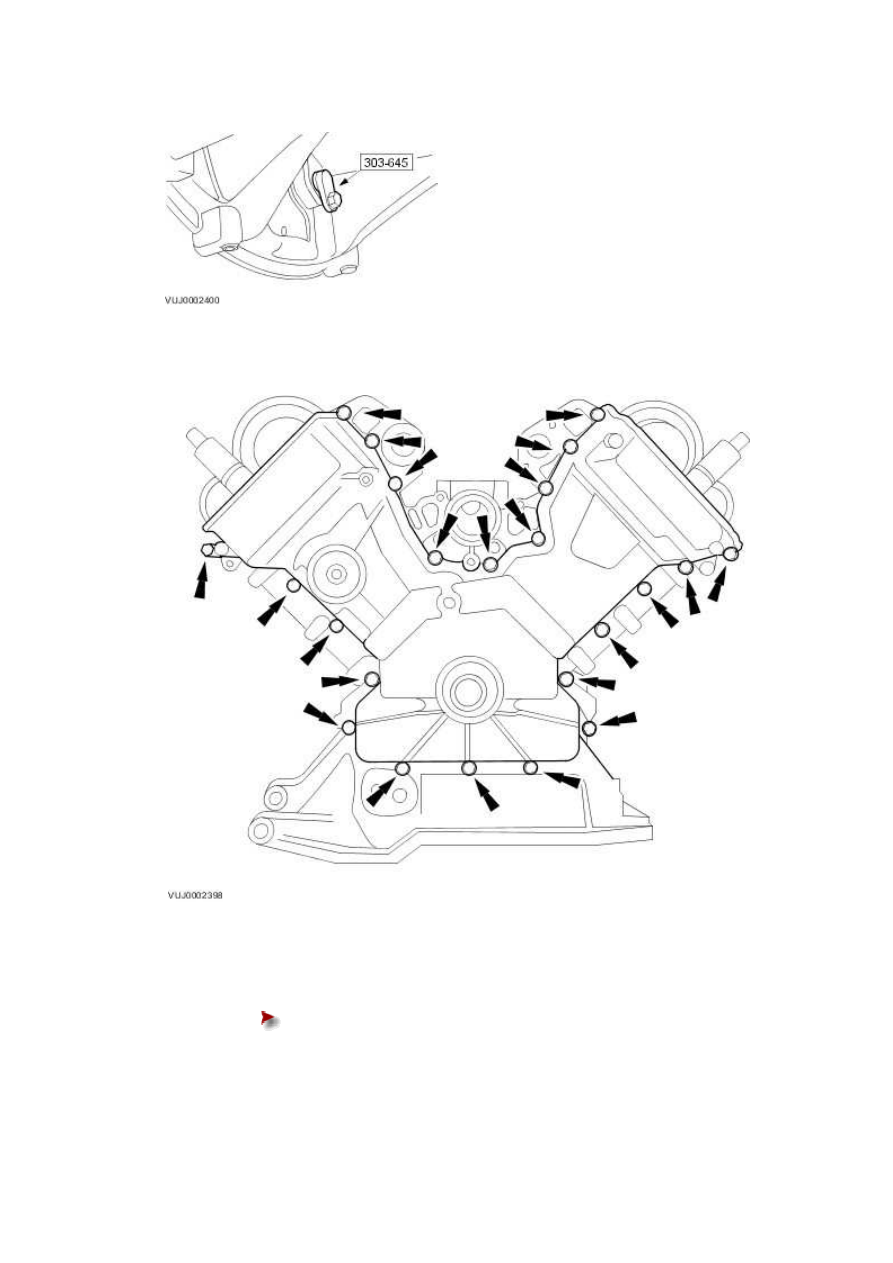

Install the special tool.







68 . Remove the engine front cover.







69 . Remove the left-hand VCT oil control unit housing.





Remove and discard the O-ring seals.

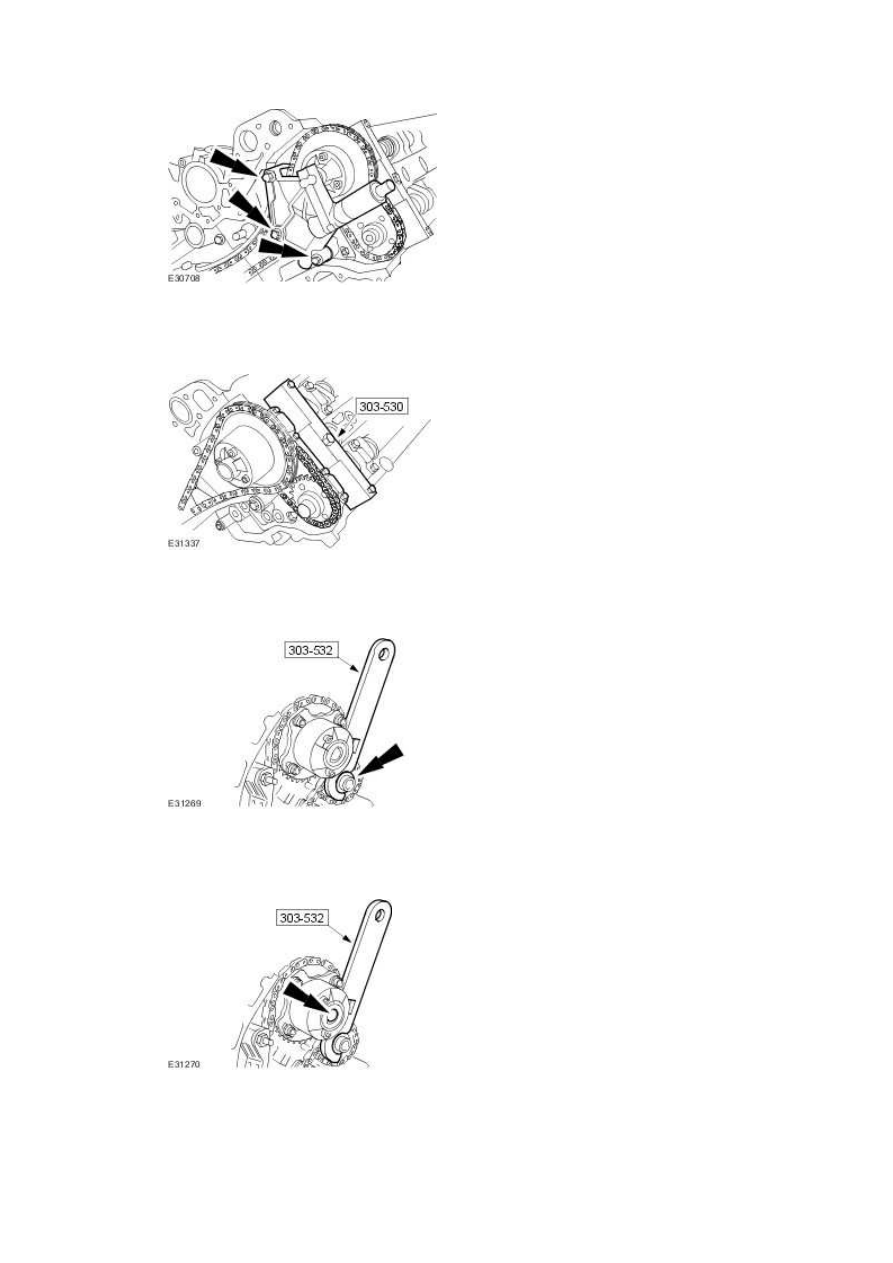

70 . Install the special tool to the left-hand cylinder head.







71 . Loosen the left-hand exhaust camshaft sprocket retaining bolt.







72 . Loosen the left-hand inlet camshaft sprocket retaining bolt.
