Jaguar XJ (X350). Manual - part 373

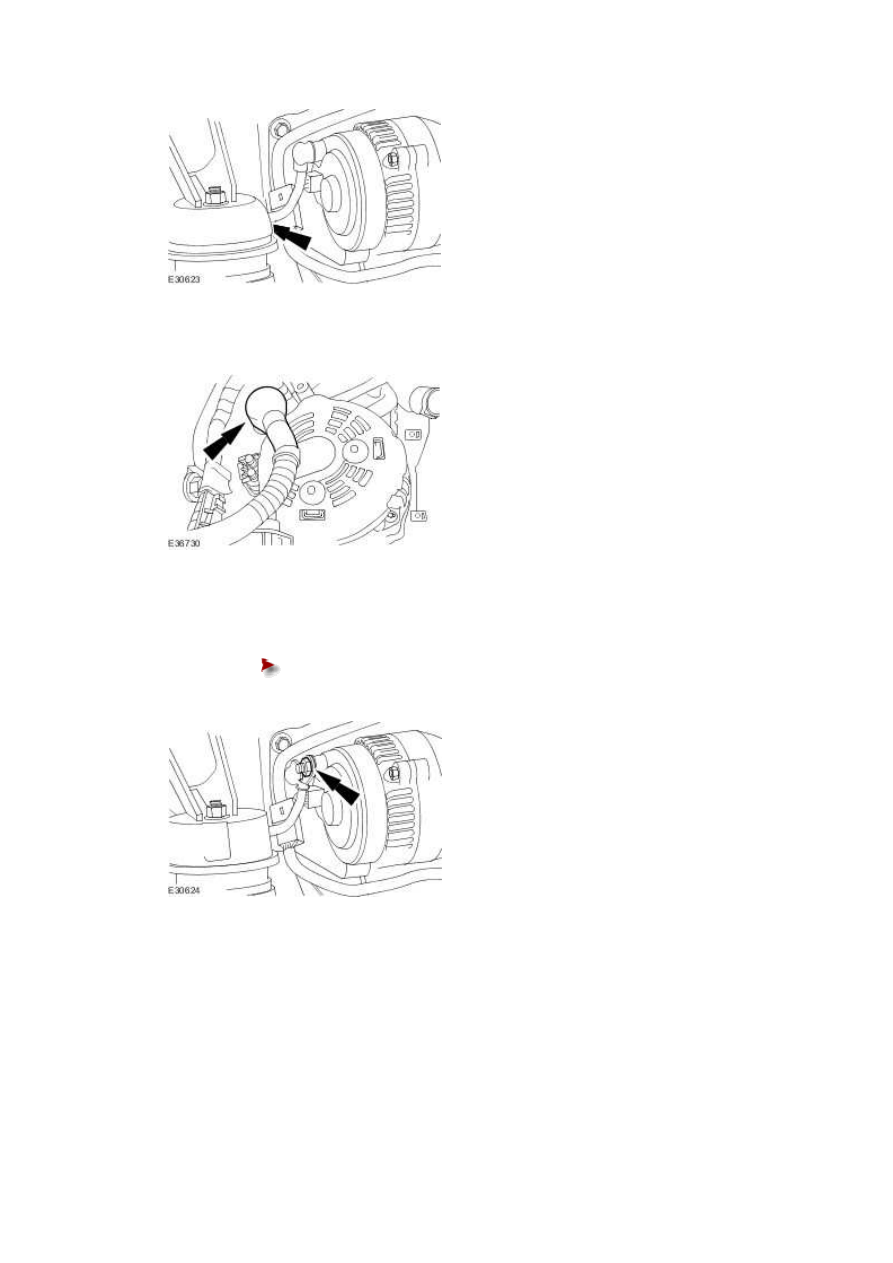

12 . Detach the generator battery positive cable protective cover.







13 . Remove the battery positive cable.





Remove the retaining nut.

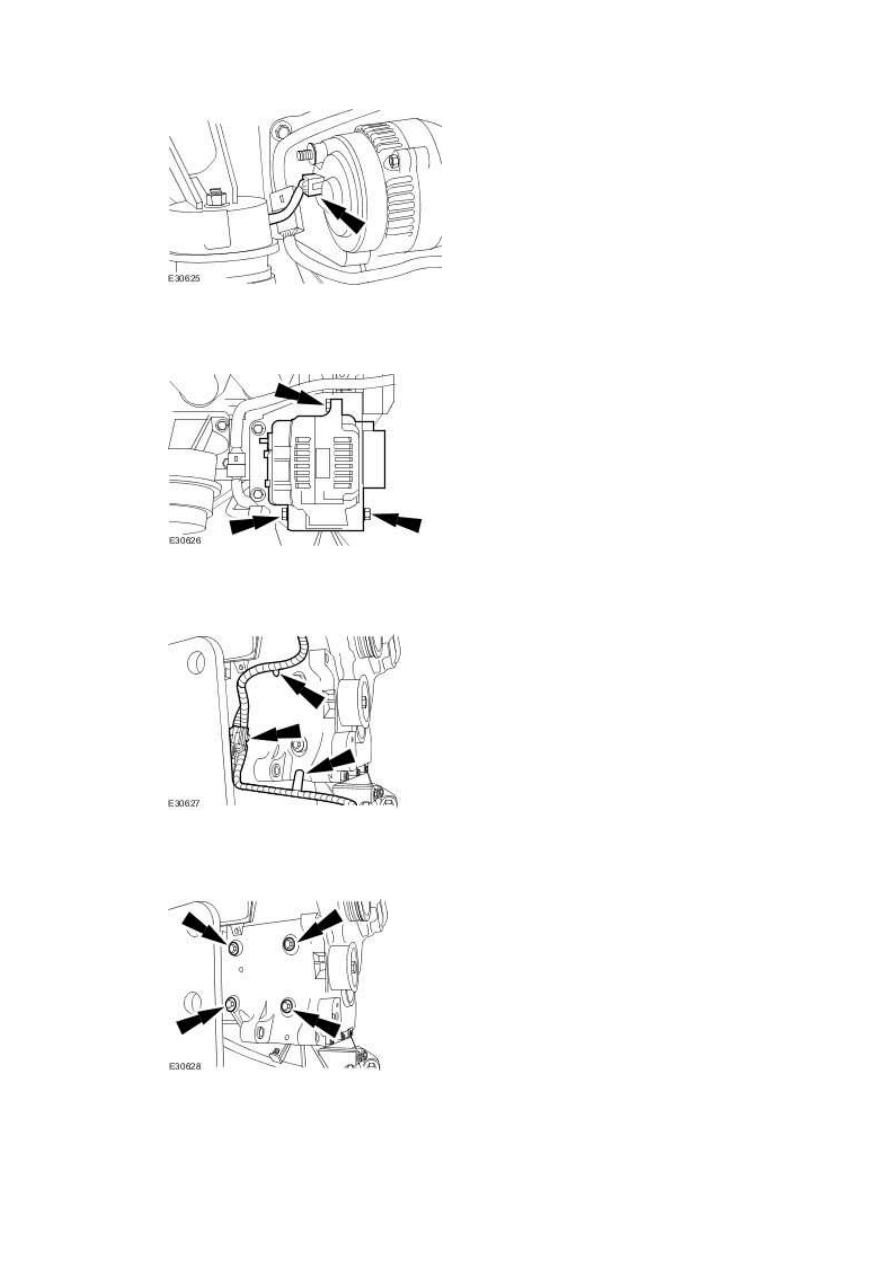

14 . Disconnect the generator electrical connector.







15 . Remove the generator.







16 . Detach the engine wiring harness.







17 . Remove the generator mounting bracket.





www.



18 . Detach the right-hand heated oxygen sensor (HO2S) retaining bracket.





Remove the retaining bolt.











19 . Detach the HO2S wiring harness, from the engine.







20 . Remove the starter motor.







21 . NOTE:





Right-hand shown, left-hand similar.

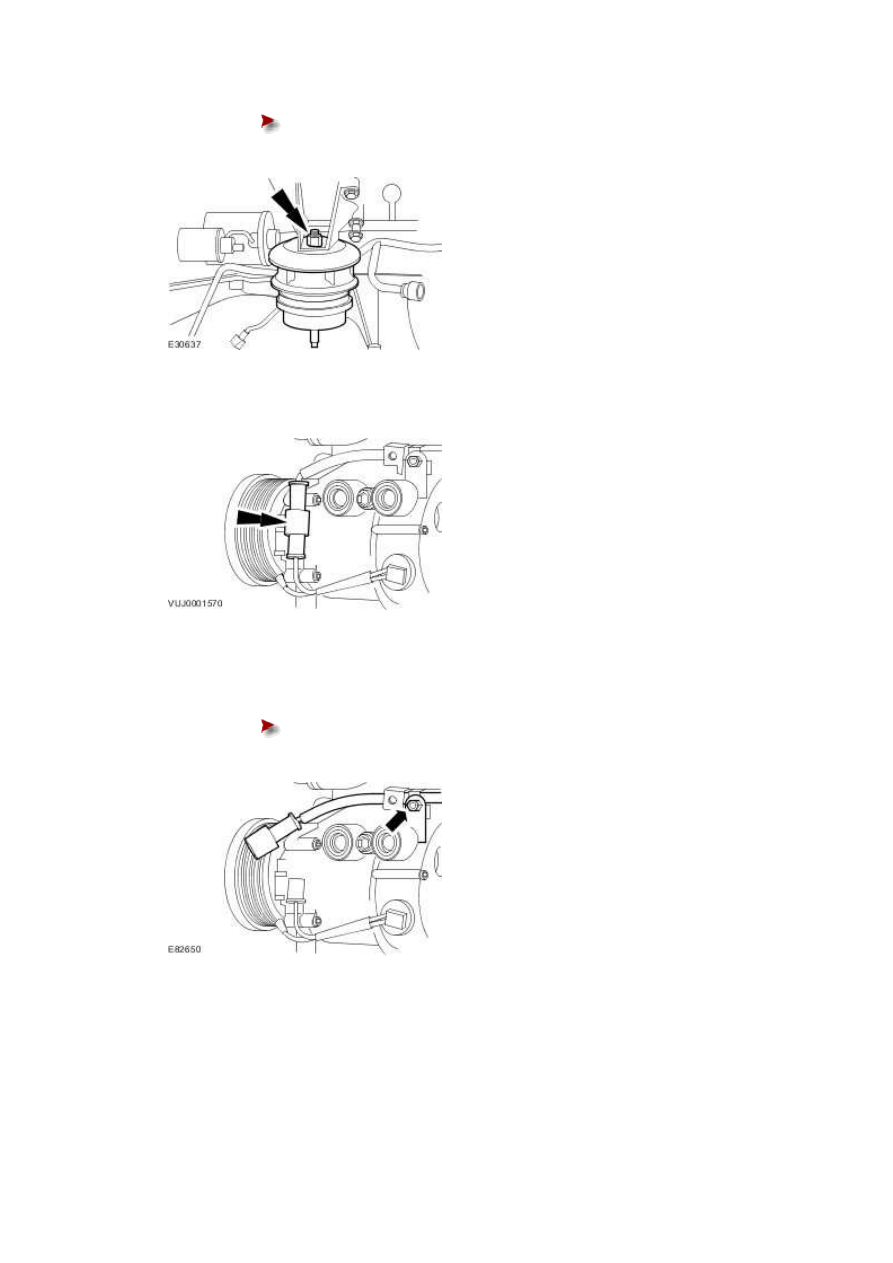

Remove both engine mounts.





Remove the retaining nuts.











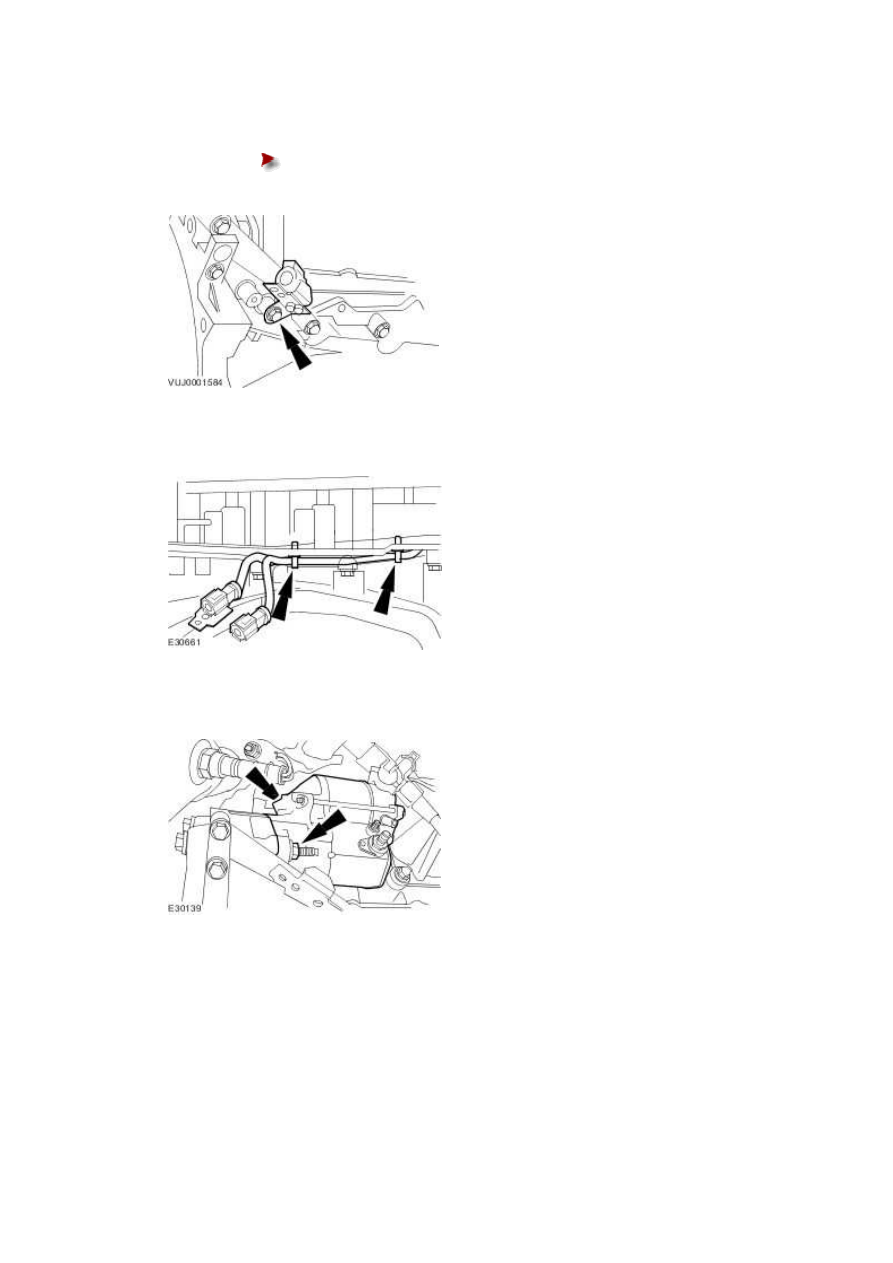

22 . Disconnect the air conditioning compressor electrical connector.







23 . Detach the A/C compressor wiring harness.





Remove the retaining nut.











24 . Remove the A/C compressor.
