ratchet stem will result.

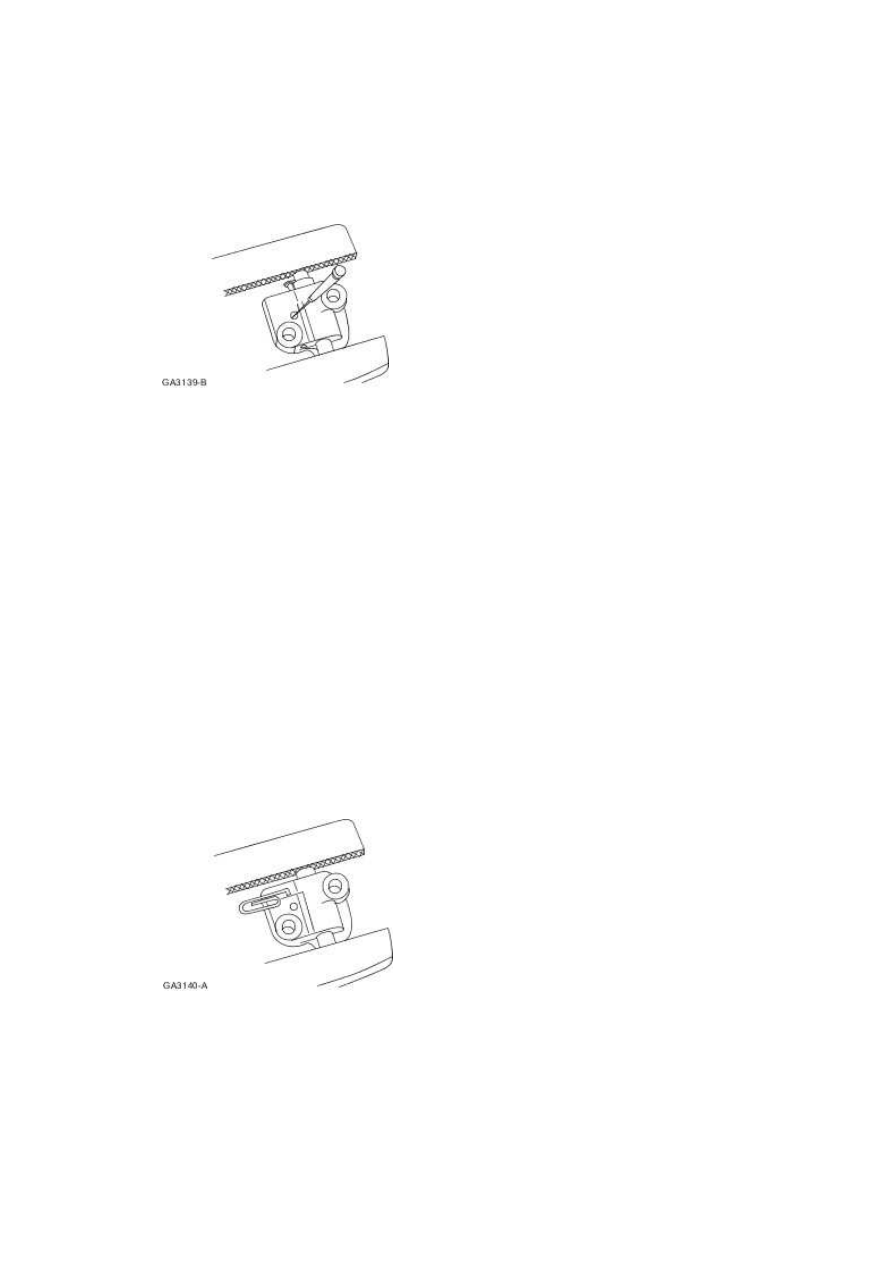

Using a suitable tool, hold the left-hand timing chain tensioner ratchet lock mechanism away

from the ratchet stem.







40

.



NOTE:





The timing chain tensioner piston should retract with minimal force. If binding occurs,

reposition the timing chain tensioner to eliminate side loading.





Slowly compress the left-hand timing chain tensioner.







41

.



NOTE:





The retaining tool must remain in the timing chain tensioner until the timing chain

tensioner is installed to the engine with the piston bottomed in the bore.





Using a suitable tool, retain the left-hand timing chain tensioner piston.







42 . Install the left-hand timing chain tensioner.





•

  Tighten to 25 Nm.









43 . Release the tension in the left-hand timing chain tensioner.





•

  Remove the retaining tool.









44

.



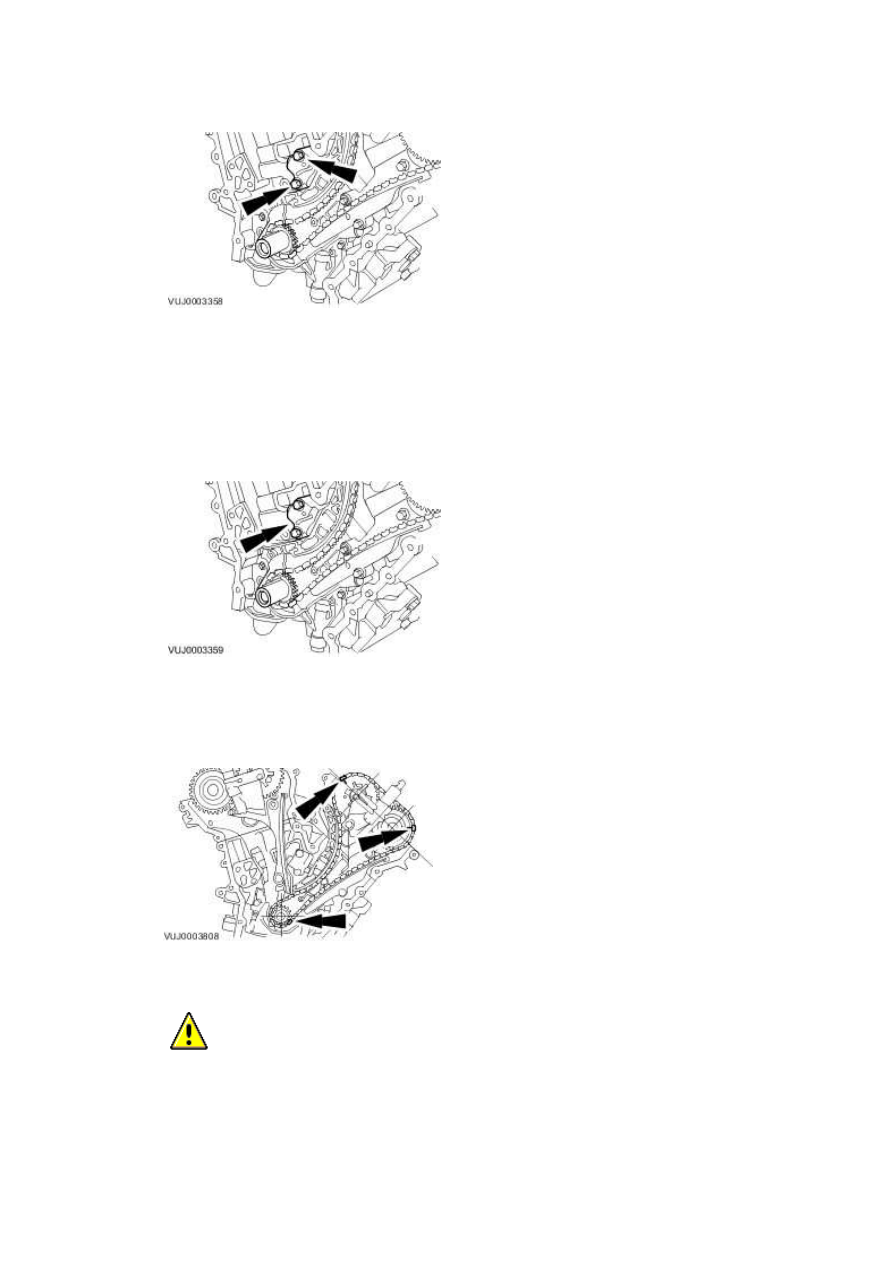

Make sure the left-hand timing chain alignment marks have remained correctly positioned to

the camshaft sprocket and crankshaft sprocket alignment marks.







45

.



  CAUTION: Do not rotate the crankshaft counterclockwise. The timing chains may

bind causing engine damage.





www.

Install the crankshaft pulley retaining bolt and washer.







46

.



  CAUTION: Do not rotate the crankshaft counterclockwise. The timing chains may

bind causing engine damage.





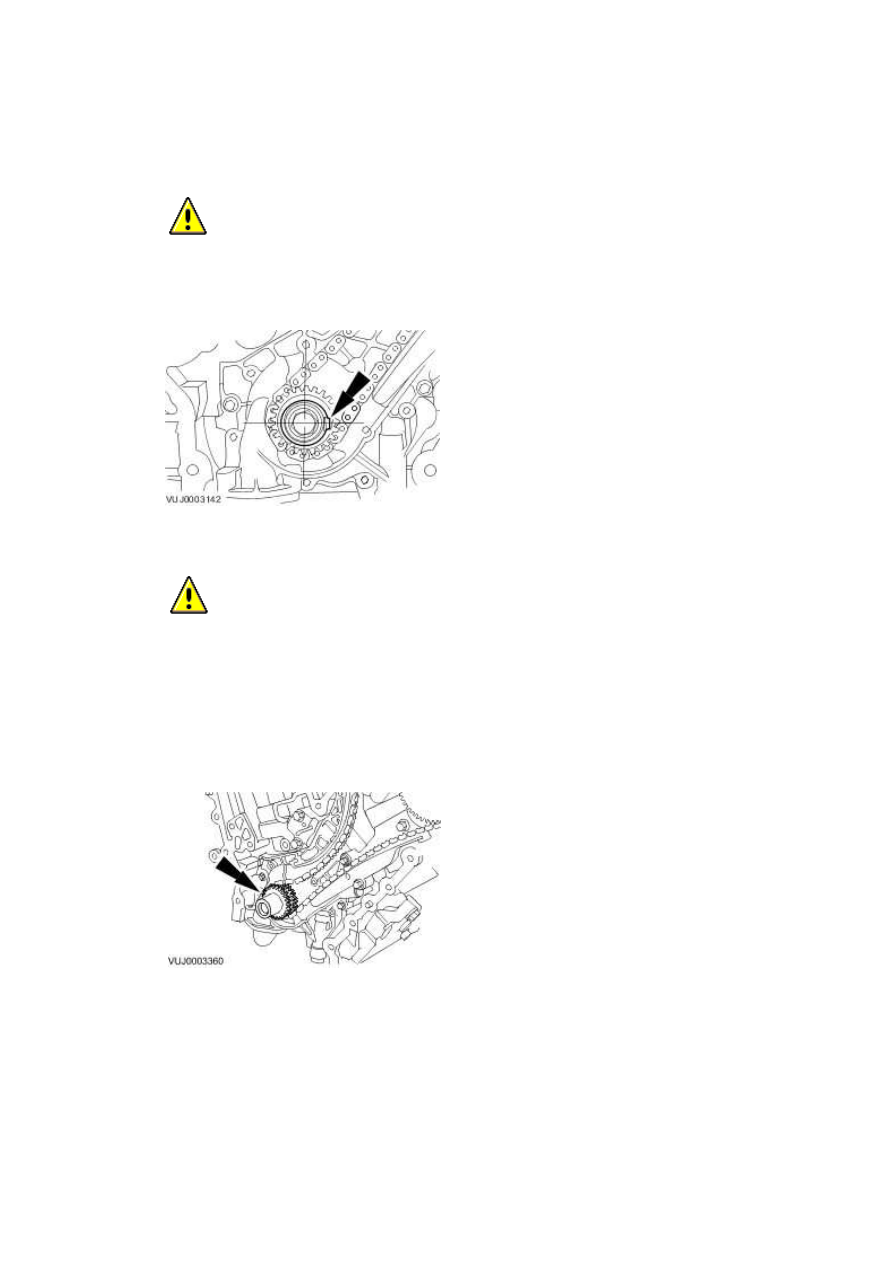

Rotate the crankshaft clockwise until the crankshaft keyway is at the 3 O'clock position.







47

.



  CAUTION: Do not rotate the crankshaft counterclockwise. The timing chains may

bind causing engine damage.





Remove the crankshaft pulley retaining bolt and washer.







48 . Install the crankshaft outer sprocket.







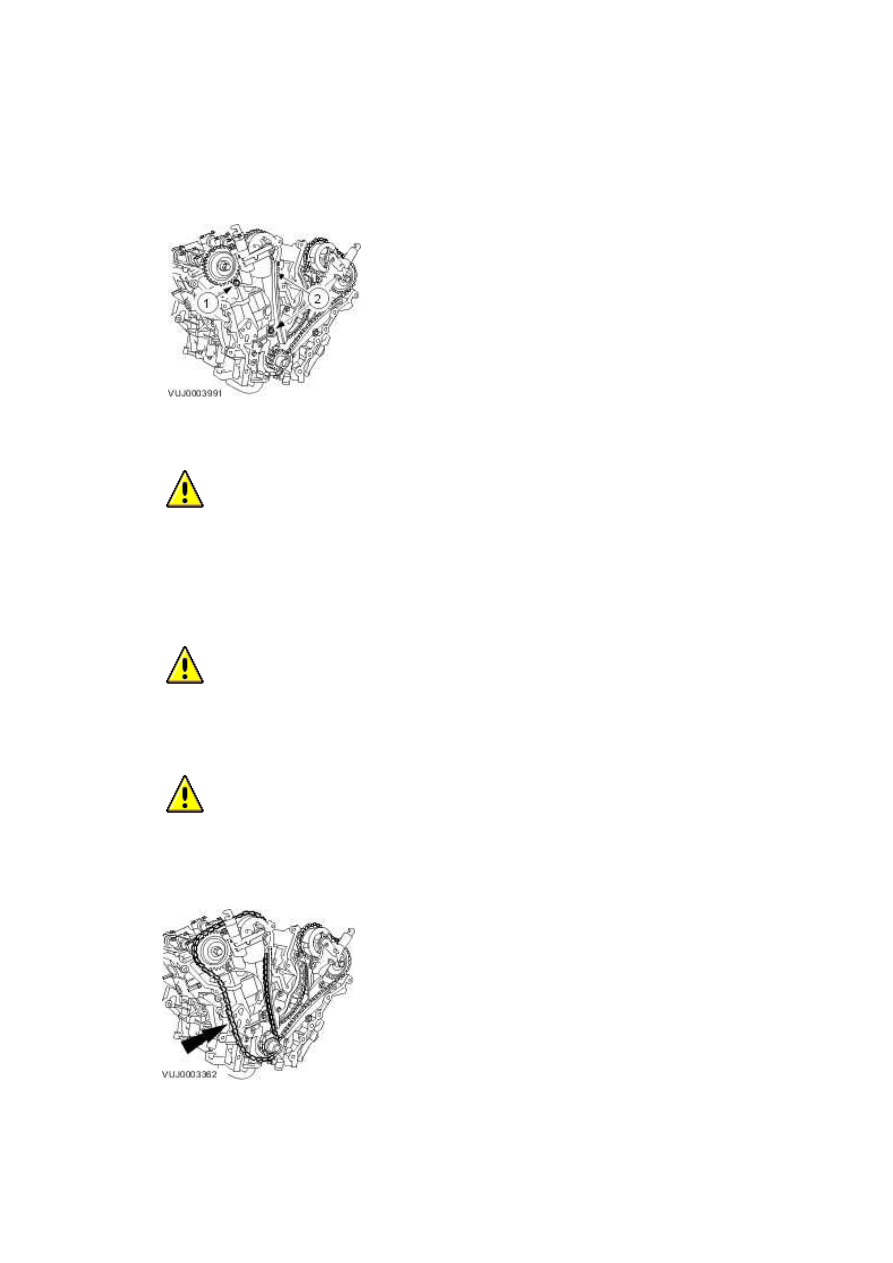

49 . Install the right-hand timing chain inner guide.





•

  Tighten the retaining bolts in the sequence shown in two stages.





•

  Stage 1: Tighten bolt 1 to 25 Nm.





•

  Stage 2: Tighten bolts 2 to 25 Nm.









50

.



  CAUTION: Make sure the crankshaft keyway is at the 3 O'clock position, the

alignment mark on the right-hand intake camshaft sprocket is at the 5 O'clock position

and the alignment mark on the right-hand exhaust camshaft sprocket is at the 12 O'clock

position.





  CAUTION: Make sure the timing chain alignment marks are correctly positioned to

the crankshaft sprocket and camshaft sprocket alignment marks.





  CAUTION: Make sure the timing chain slack is on the tensioned side of the timing

chain.





Install the right-hand timing chain.
