29 . NOTE:





Inlet manifold shown removed for clarity.

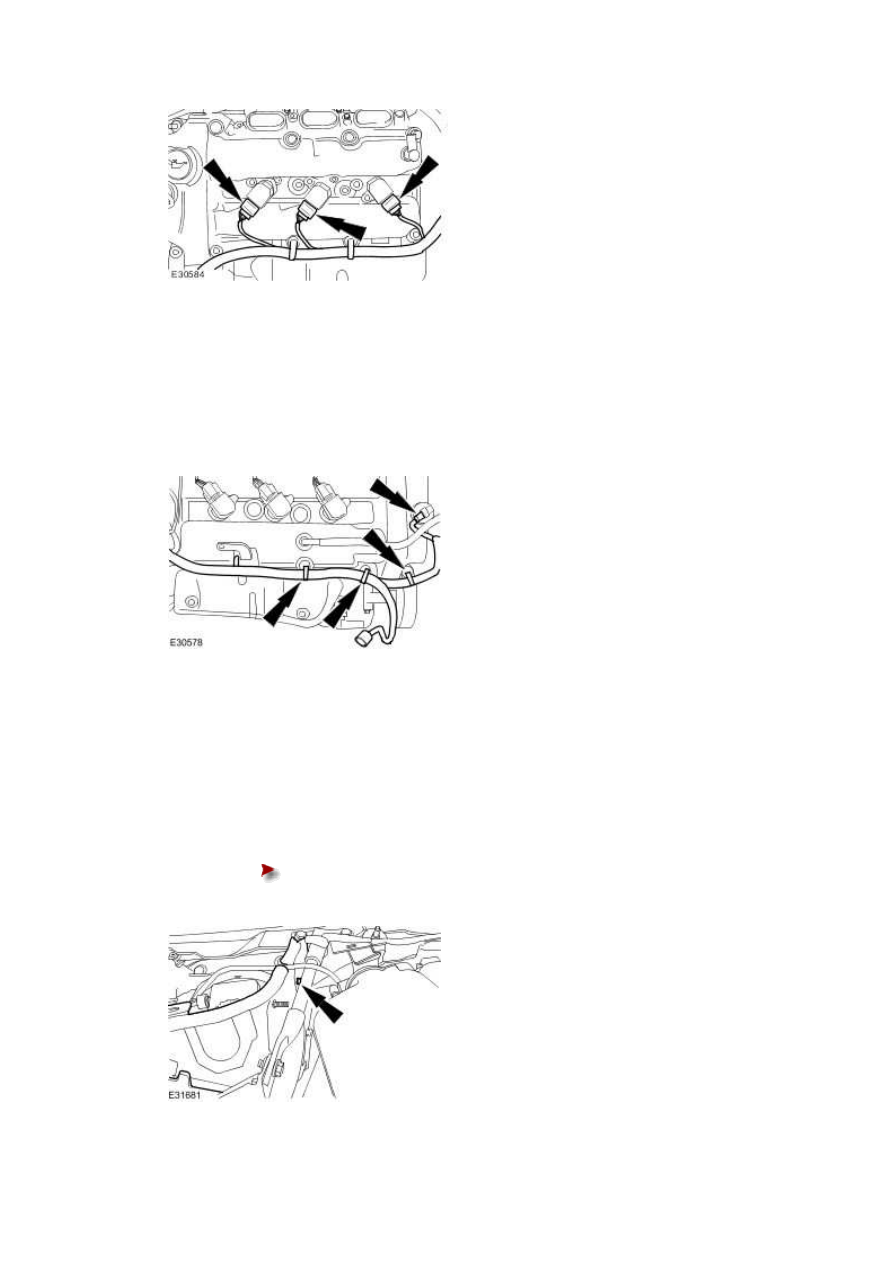

Attach the right-hand valve cover wiring harness.







30 . NOTE:





Left-hand shown, right-hand similar.

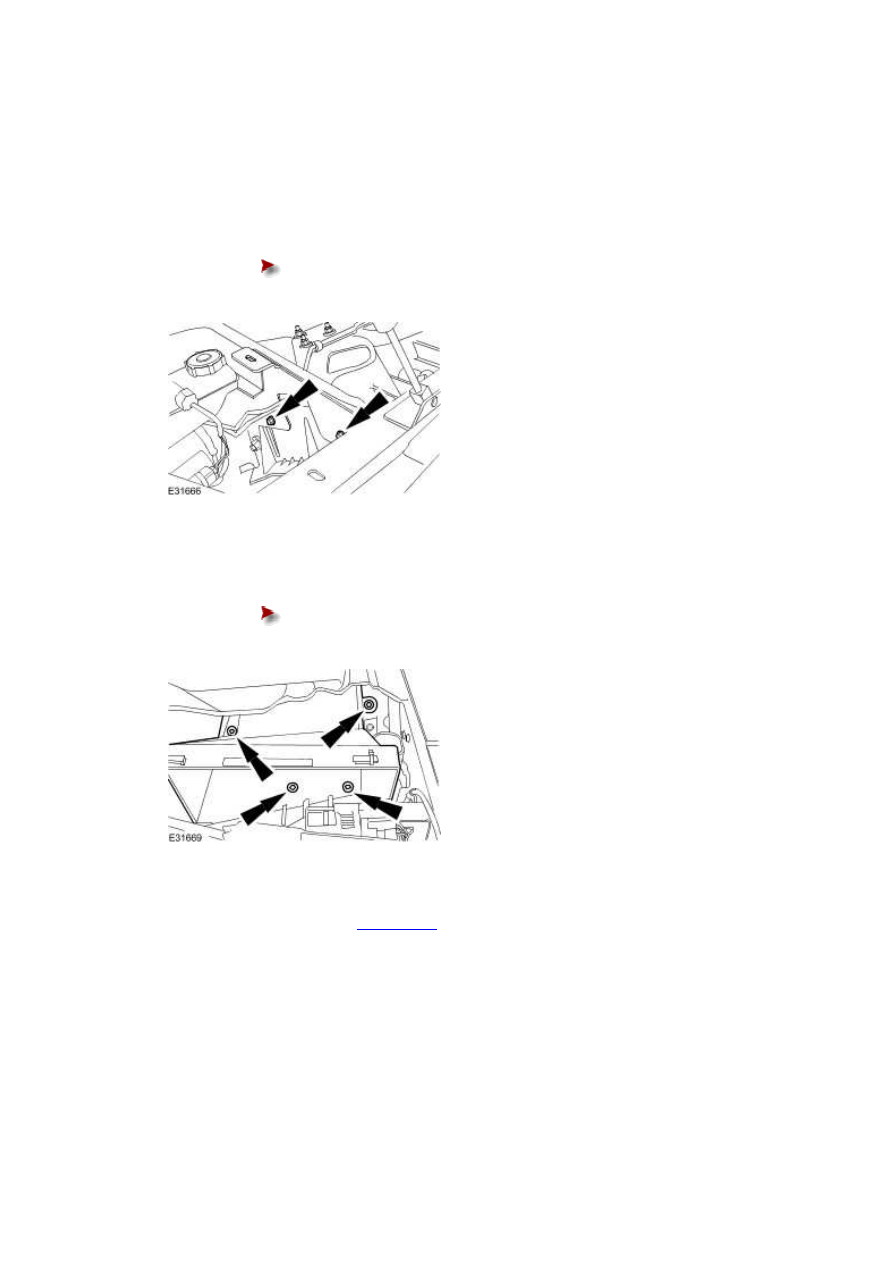

Install the engine compartment panel.





Tighten to 10 Nm.











31 . NOTE:





Left-hand shown, right-hand similar.



Install the engine compartment panel retaining bolts.





Tighten to 10 Nm.











32 . Install the cabin air filter housing.





Tighten to 10 Nm.











33 . Install the cowl vent screen. <<501-02>>

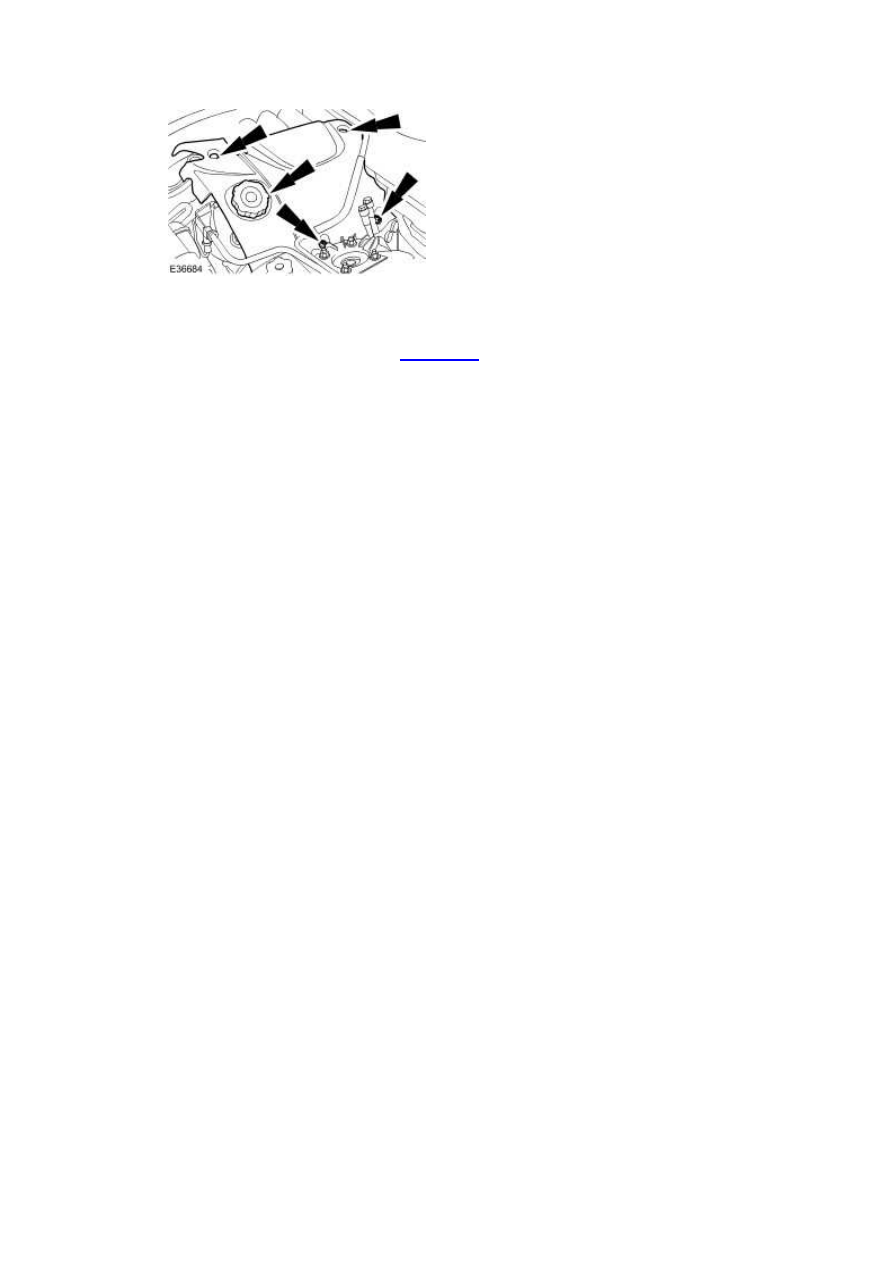

34 . Install the engine cover.

www.







35 . Connect the battery ground cable. <<414-01>>





36 . Refill the engine with oil.







Oil Pump (12.60.26)

Removal



1 . Remove the timing drive components.

For additional information, refer to Timing Drive Components (12.65.13)





2 . NOTE:





Engine inverted for clarity.

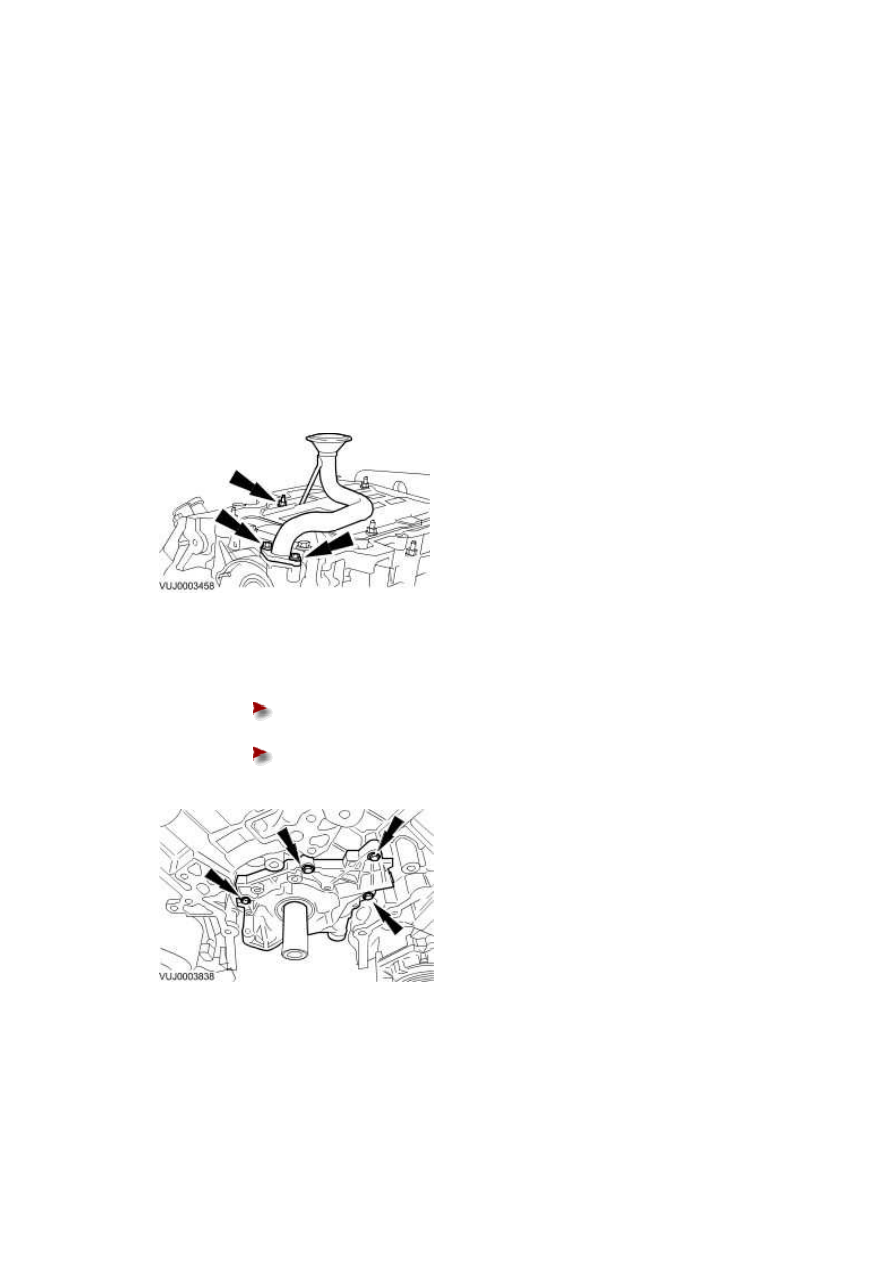

Remove the oil pump tube.







3 . Remove the oil pump.





Remove and discard the O-ring seal.







Inspect the oil pump for damage and wear.
