Jaguar XJ (X350). Manual - part 344

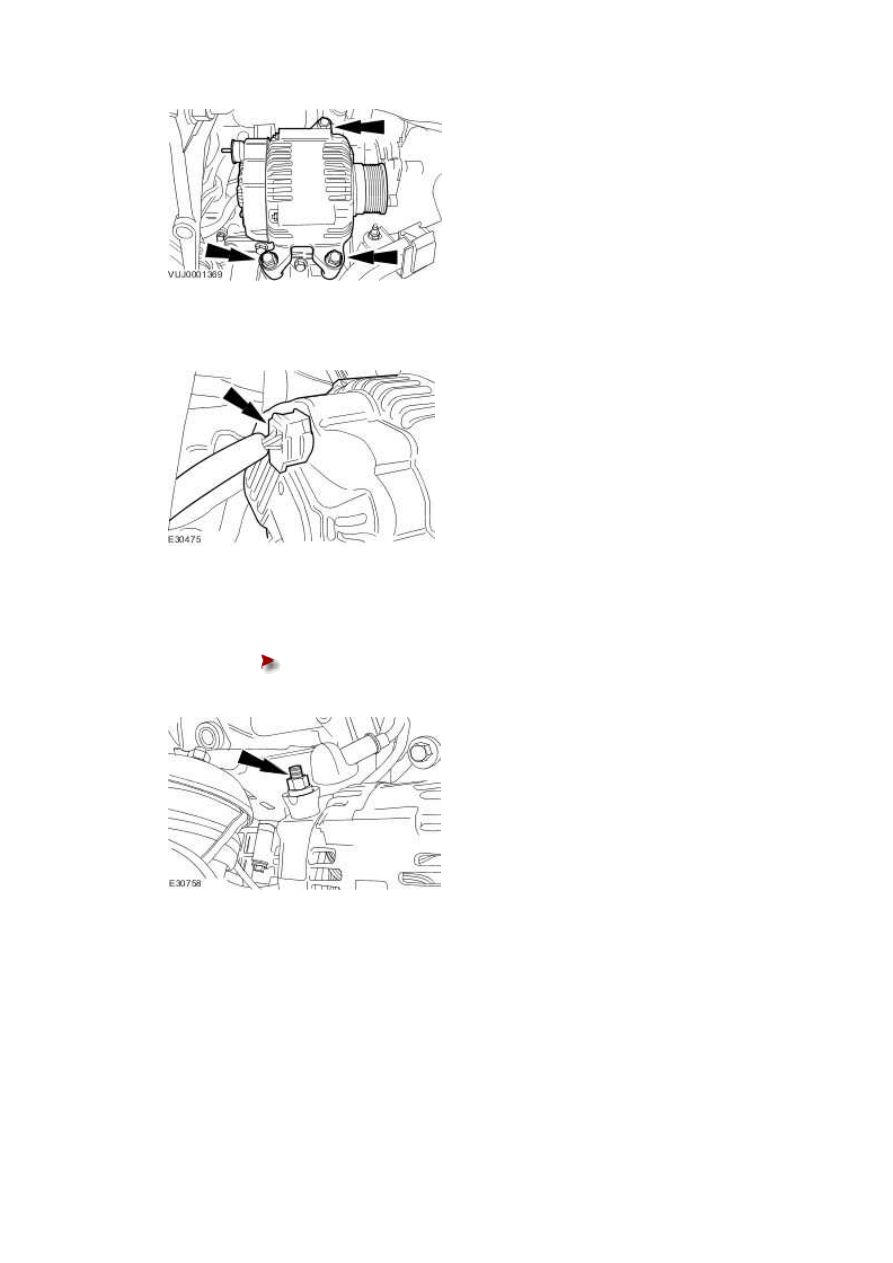

16 . Connect the generator electrical connector.







17 . Install the generator battery positive cable retaining nut.





Tighten to 12 Nm.

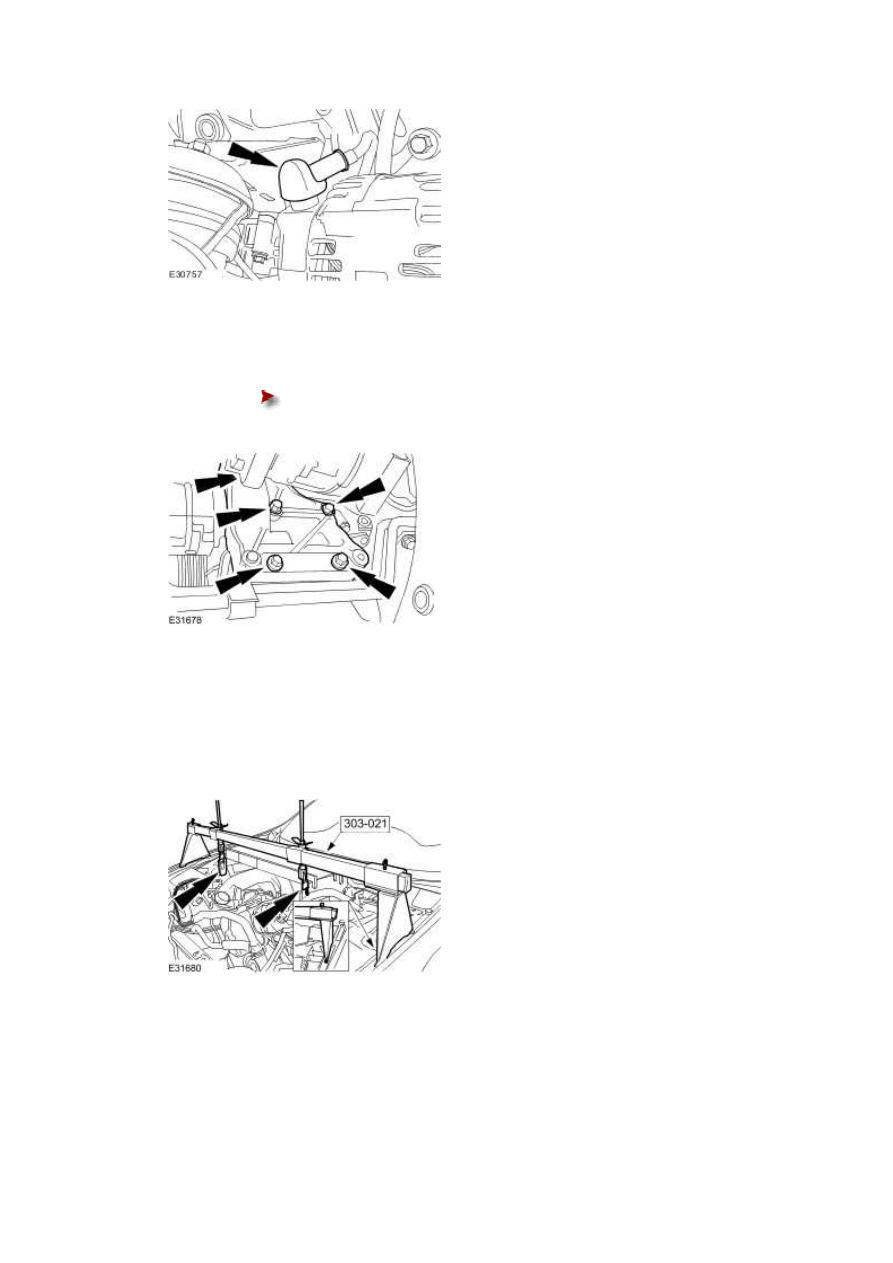

18 . Attach the generator battery positive cable protective cover.







19 . Install the air conditioning compressor bracket.





Tighten to 25 Nm.

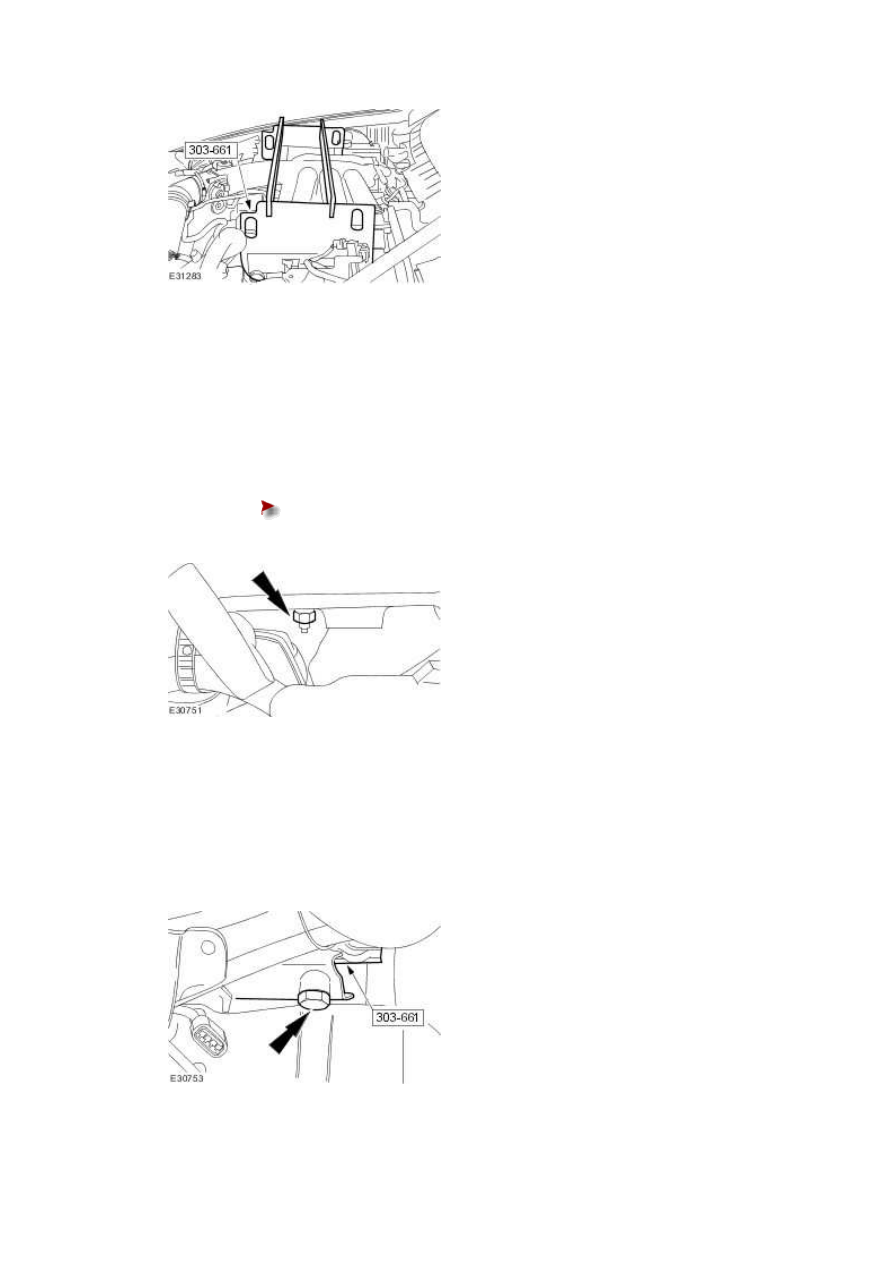

20 . Install the air conditioning (AC) compressor. <<412-03>>





21 . Remove the special tool.







22 . Remove the special tool.

www.







23 . NOTE:





Left-hand shown, right-hand similar.



Tighten the exhaust manifold retaining nut.





Tighten to 25 Nm.











24 . NOTE:





Left-hand shown, right-hand similar.



Remove the retaining bolt.

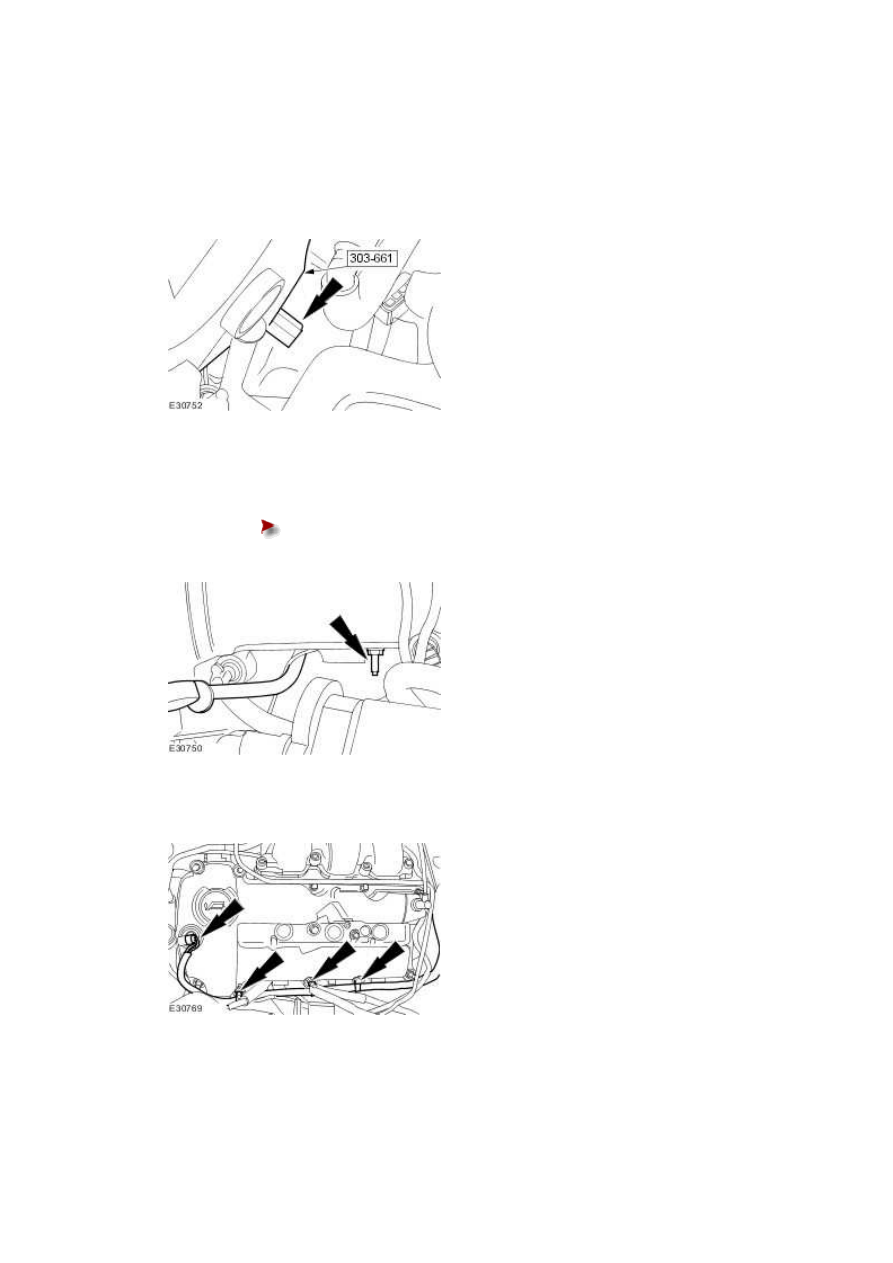

25 . NOTE:





Left-hand shown, right-hand similar.



Remove the special tool from the exhaust manifold.







26 . Install the dipstick tube retaining bolt.





Tighten to 10 Nm.











27 . Attach the left-hand valve cover wiring harness.







28 . Connect the left-hand ignition coils electrical connectors.

www.
