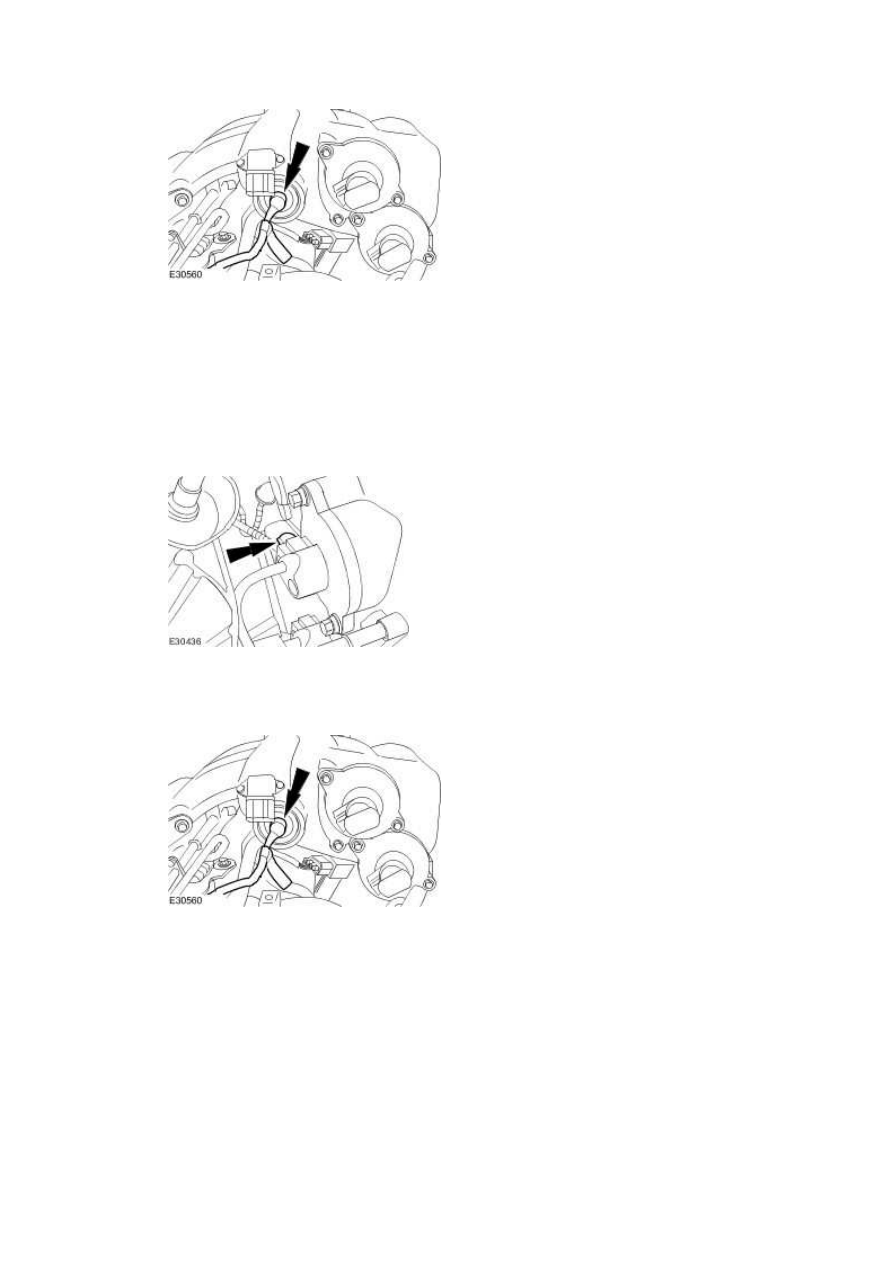

23 . NOTE:





Left-hand intake manifold tuning (IMT) valve shown, right-hand (IMT) valve similar.



Disconnect the IMT valves electrical connectors.

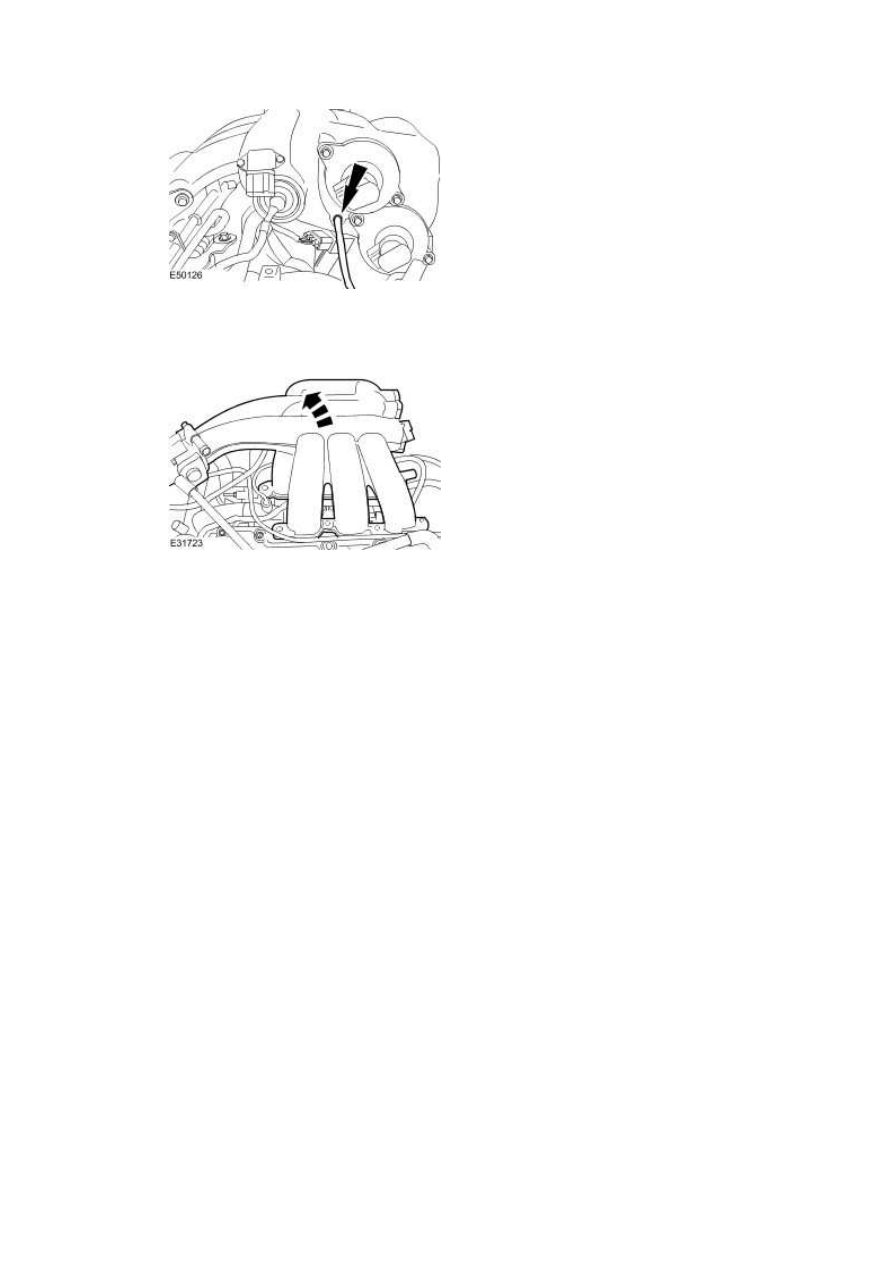

24 . Disconnect the fuel pressure regulator vacuum hose.







25 . Disconnect the brake booster vacuum hose.







26 . Remove the intake manifold.







Installation



1

.

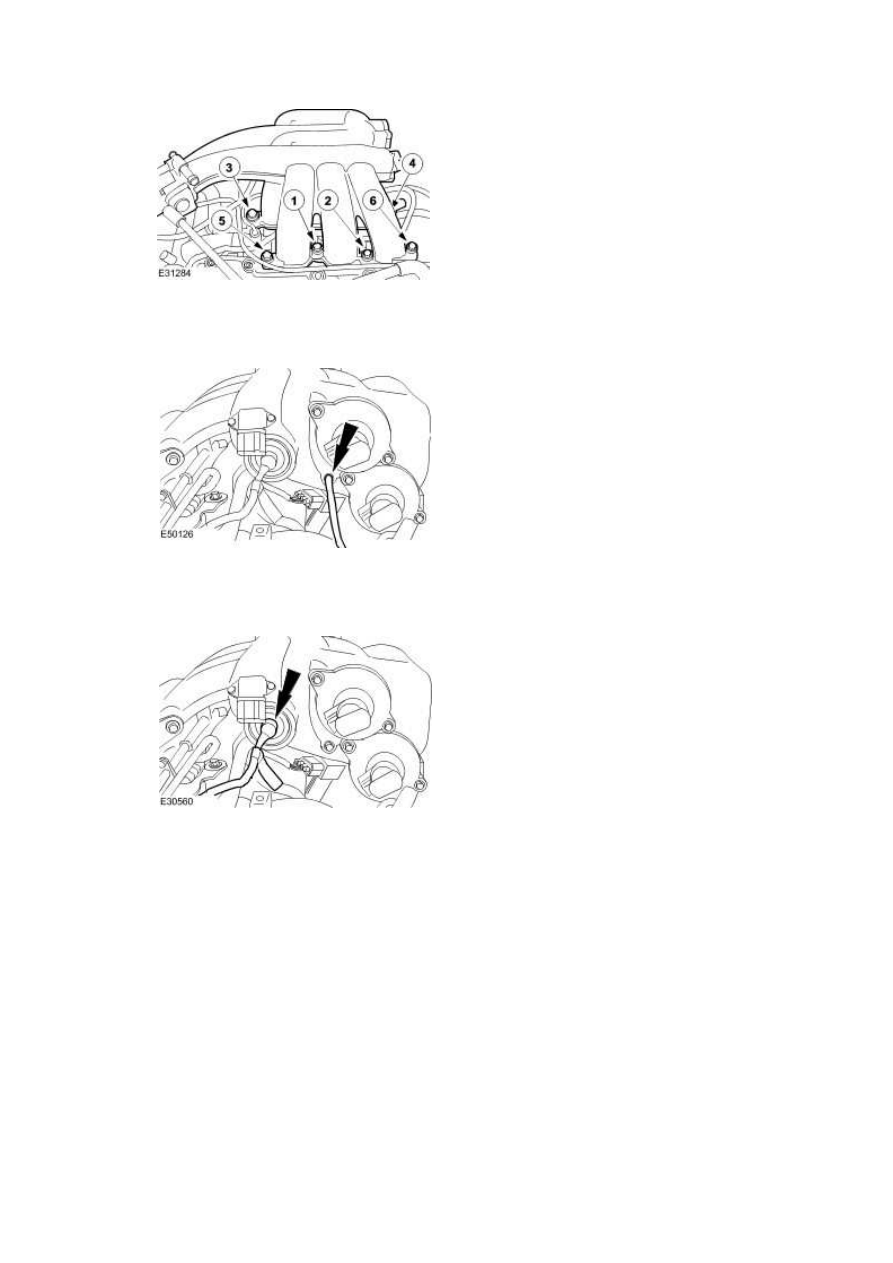

NOTE:





Install new intake manifold gaskets.



NOTE:





The intake manifold retaining bolts in position 1, 4 and 5 are longer than the retaining

bolts in position 2, 3 and 6.





NOTE:





Do not fully tighten the retaining bolts.



Install the intake manifold.

www.







2 . Connect the brake booster vacuum hose.







3 . Connect the fuel pressure regulator vacuum hose.

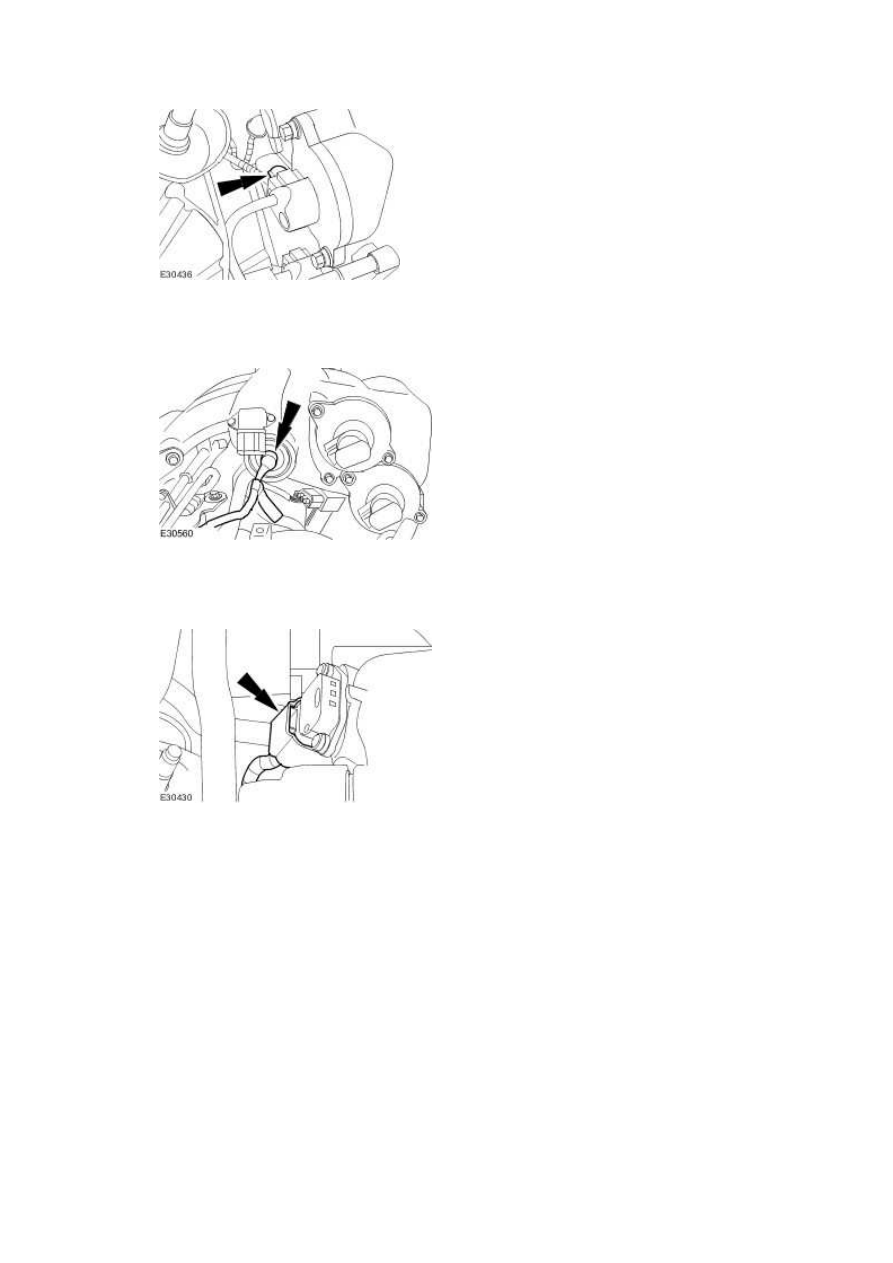

4 . NOTE:





Left-hand intake manifold tuning (IMT) valve shown, right-hand (IMT) valve similar.



Connect the IMT valves electrical connectors.







5 . Connect the fuel pressure sensor vacuum hose







6 . Connect the manifold absolute pressure (MAP) sensor electrical connector.







7

.



NOTE:





The evaporative emission canister purge valve transfer pipe is attached to the induction

manifold by a quick release coupling.





Connect the evaporative emission canister purge valve transfer pipe.
