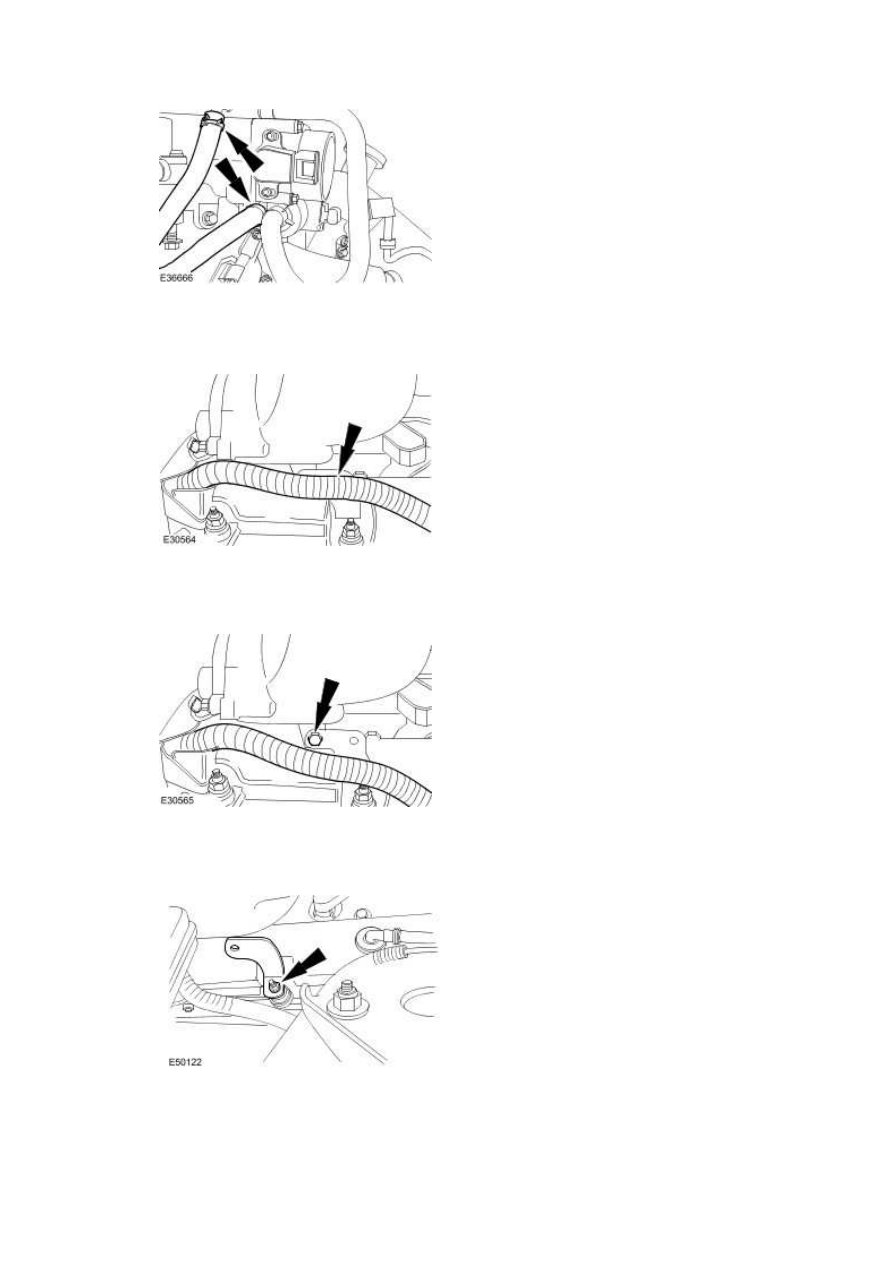

8 . Detach the engine wiring harness from the intake manifold side retaining bracket.







9 . Detach the intake manifold right-hand side retaining bracket.







10 . Loosen the intake manifold right-hand side retaining bracket.







11 . Detach the intake manifold front retaining bracket.







12 . Loosen the intake manifold front retaining bracket.







13 . Detach the coolant temperature sensor wiring harness.

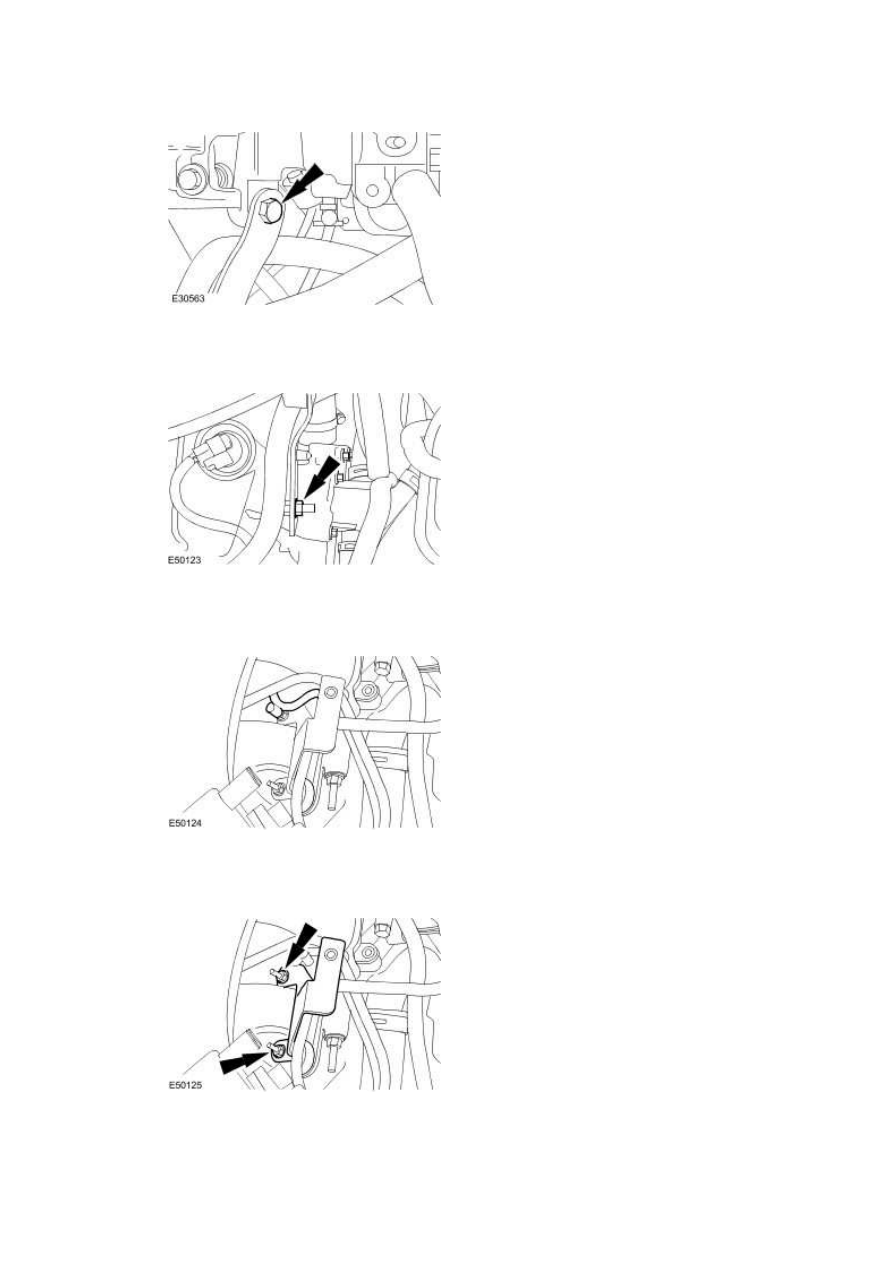

14 . Remove the engine cover front retaining bracket.





www.



15 . Detach the evaporative emission canister purge valve transfer pipe.

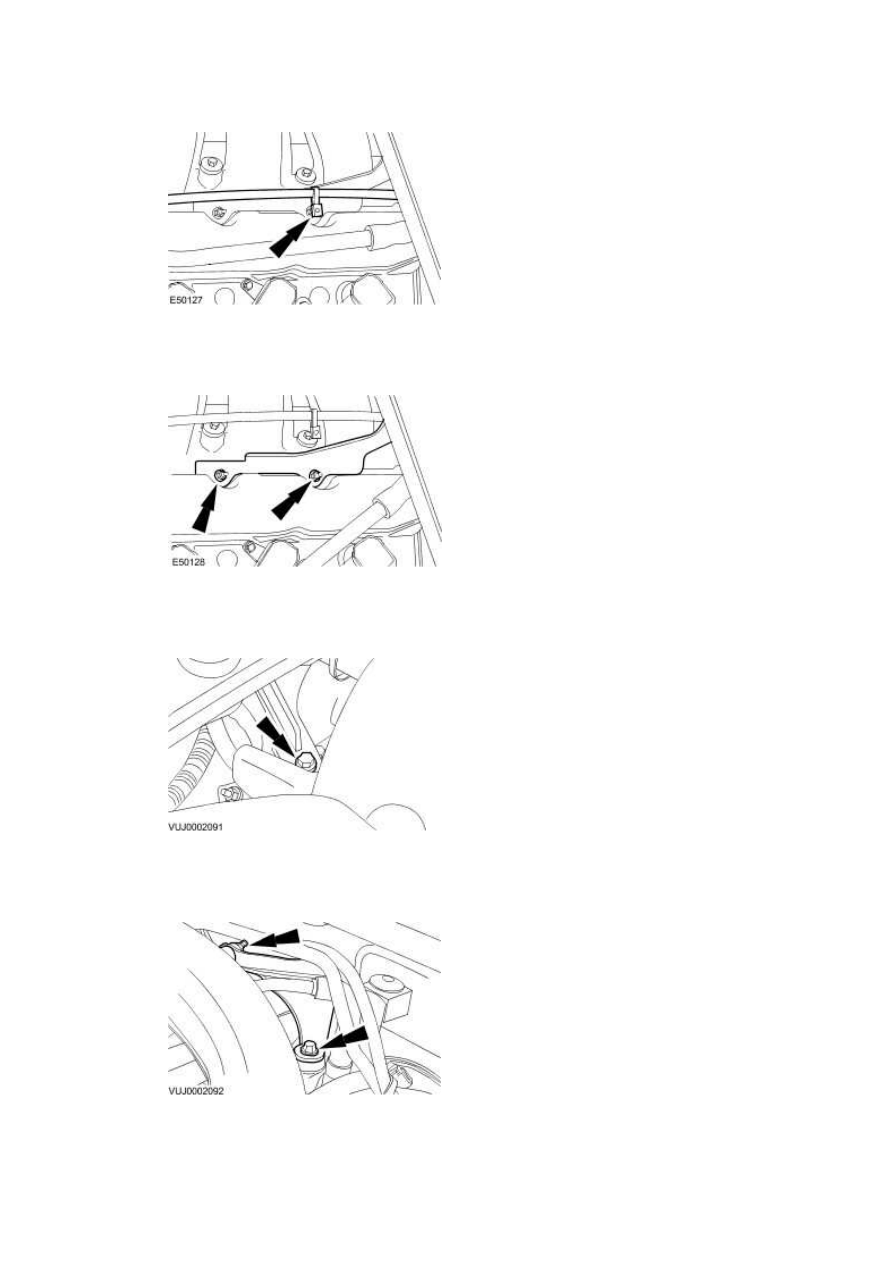

16 . Remove the engine cover left-hand side retaining bracket.







17 . Remove the fuel pressure sensor bracket retaining bolt.







18 . Detach the fuel pressure sensor bracket.

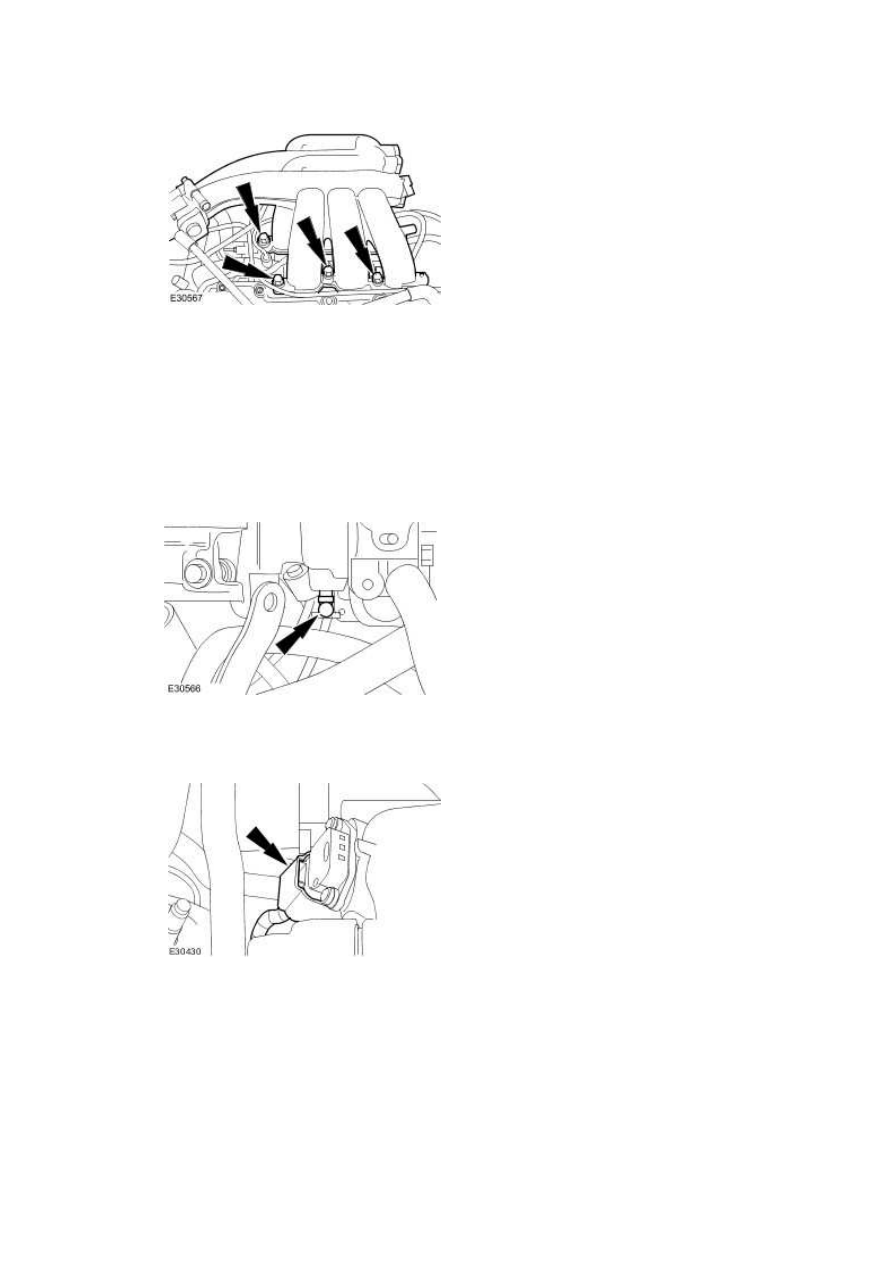

19 . Detach the intake manifold.







20

.



NOTE:





The evaporative emission canister purge valve transfer pipe is attached to the

induction manifold by a quick release coupling.





Disconnect the evaporative emission canister purge valve transfer pipe.







21 . Disconnect the manifold absolute pressure (MAP) sensor electrical connector.







22 . Disconnect the fuel pressure sensor vacuum hose.
