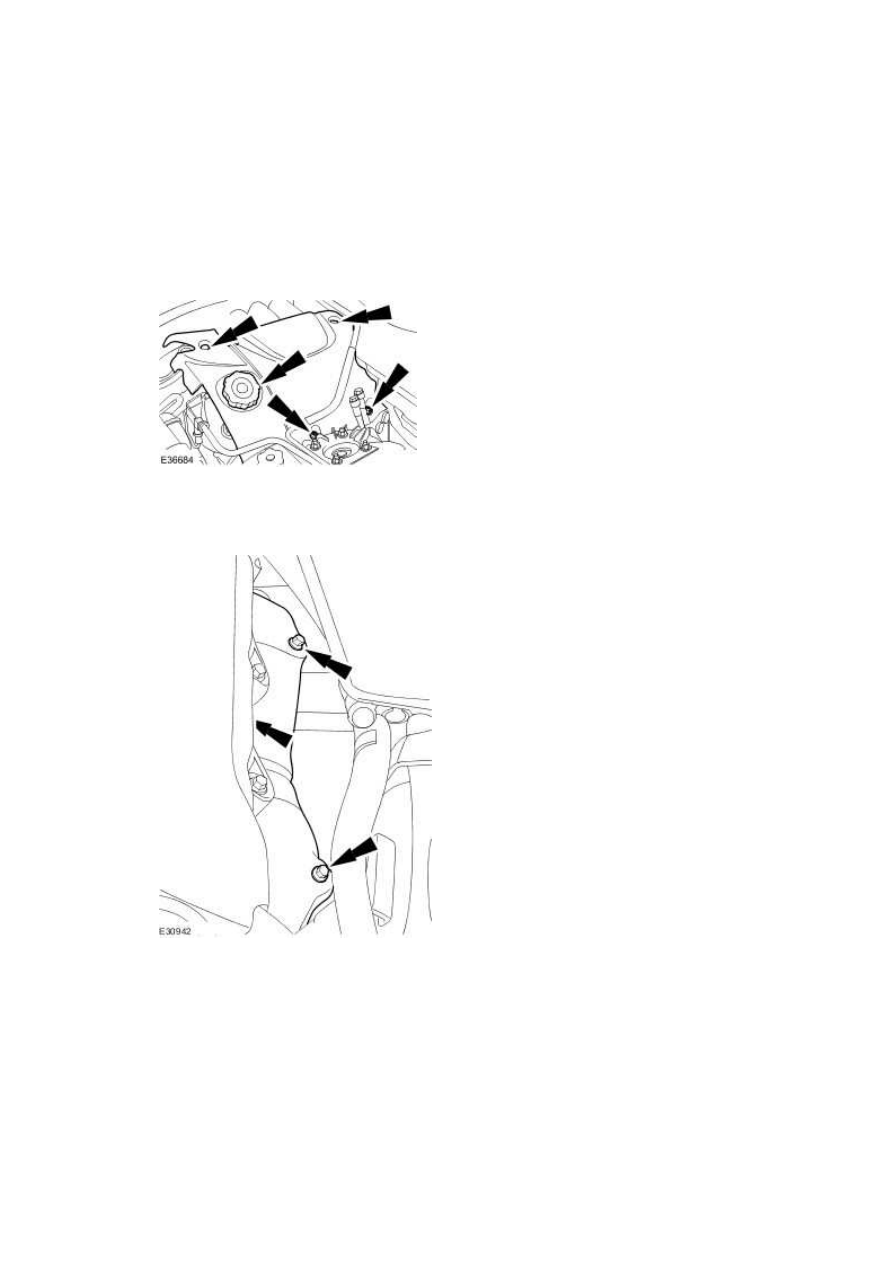

6 . Remove the left-hand exhaust manifold heat shield.







7 . Raise the vehicle.





8

.



NOTE:





Engine shown removed for clarity.



NOTE:





When an exhaust manifold retaining stud is removed, it must be replaced with a new

retaining stud and nut.





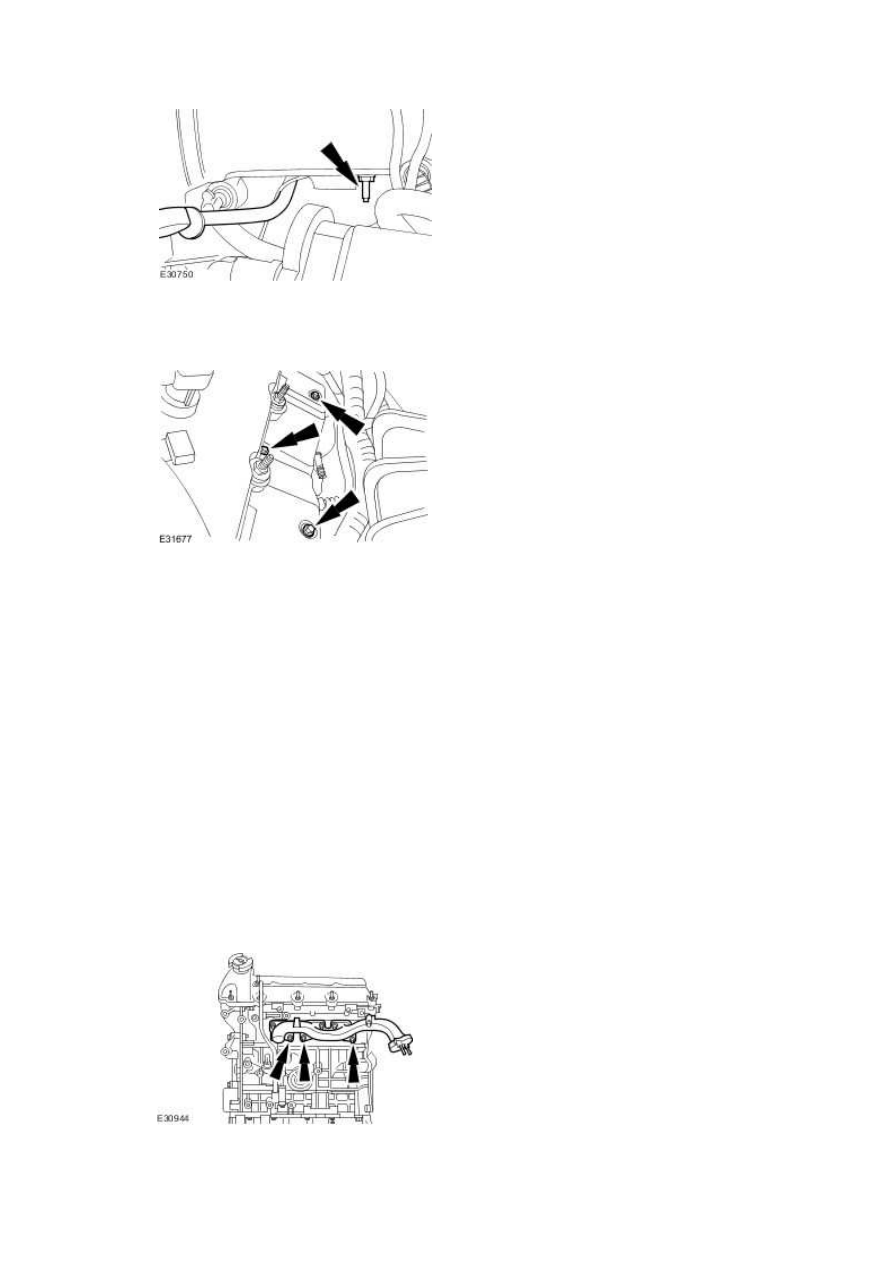

Remove the left-hand exhaust manifold lower retaining nuts.







9 . Lower the vehicle.





10

.



NOTE:





Engine shown removed for clarity.



NOTE:





When an exhaust manifold retaining stud is removed, it must be replaced with a new

retaining stud and nut.





Remove the left-hand exhaust manifold.





Remove and discard the left-hand exhaust manifold gasket.











Installation



1 . NOTE:





Engine shown removed for clarity.



NOTE:





When a new exhaust manifold retaining stud is installed, tighten to 9 Nm.

www.





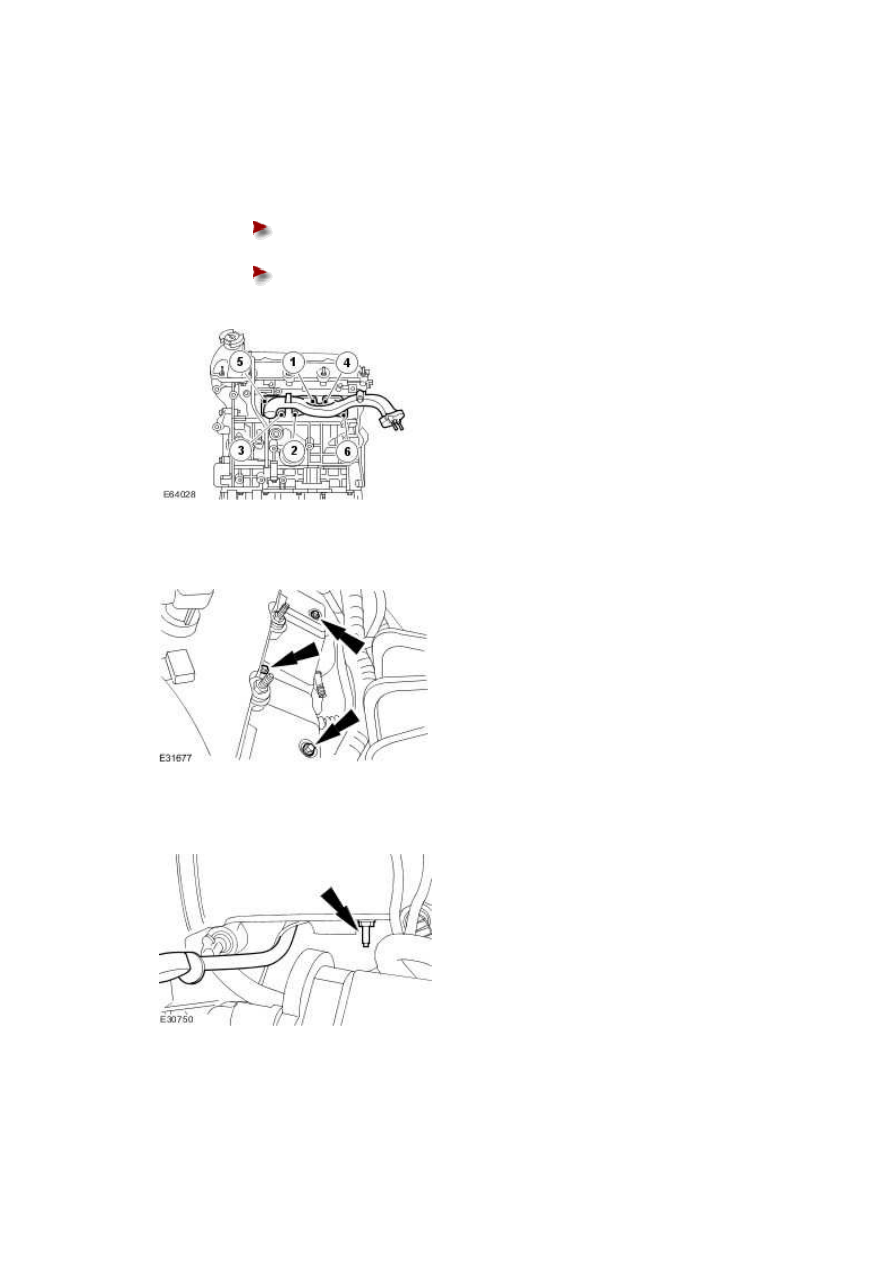

Tighten the exhaust manifold retaining nuts in the sequence shown.



To install, reverse the removal procedure.





Install a new left-hand exhaust manifold gasket.







Tighten to 20 Nm.











2 . Tighten to 10 Nm.







3 . Tighten to 10 Nm.











NOTE:

Exhaust Manifold LH - VIN Range:
G45704->G99999 (30.15.55)

Removal

All vehicles



1 . Remove the engine cover.







2 . Remove the left-hand exhaust manifold heat shield.





Vehicles with secondary air injection (AIR)



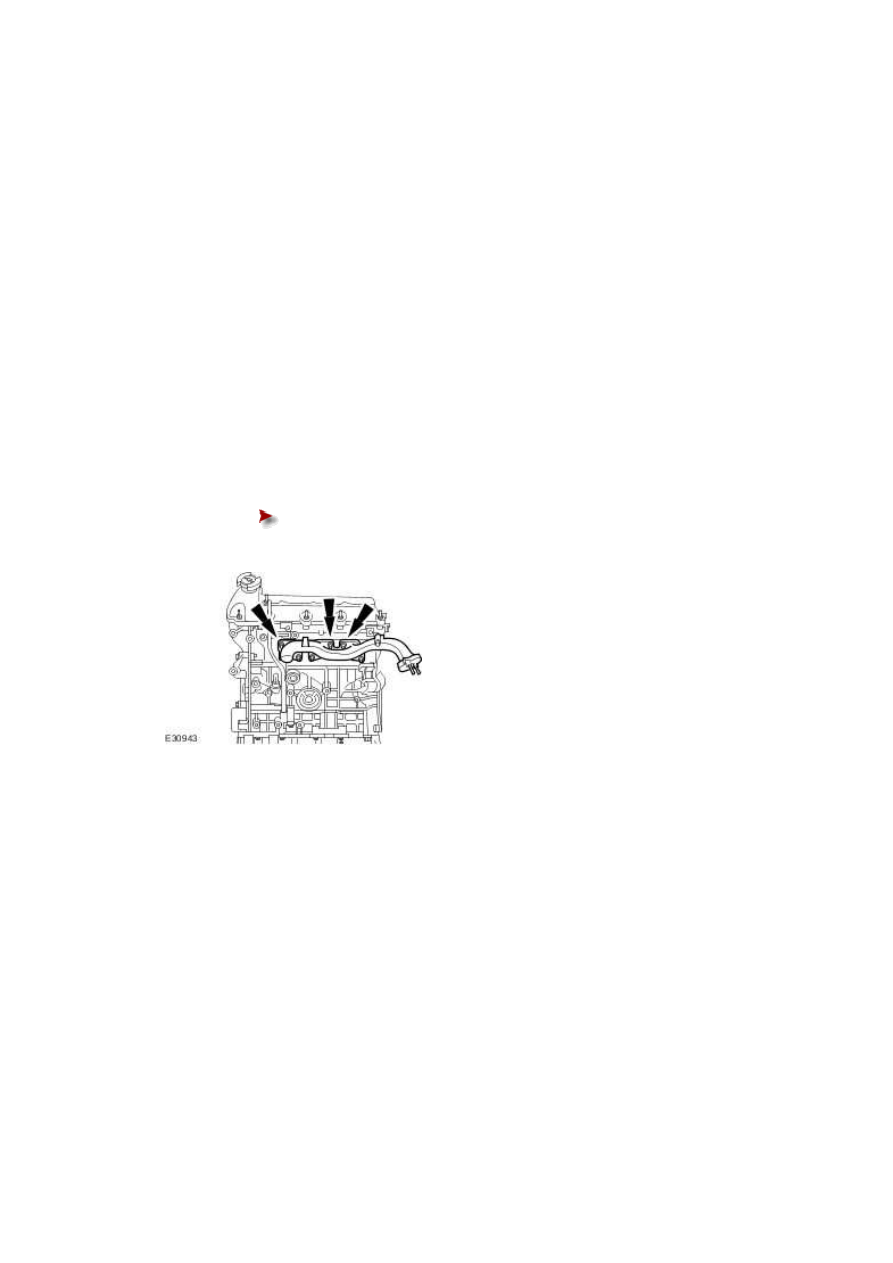

3 . Disconnect the secondary air injection (AIR) control valve to exhaust manifold tube.
