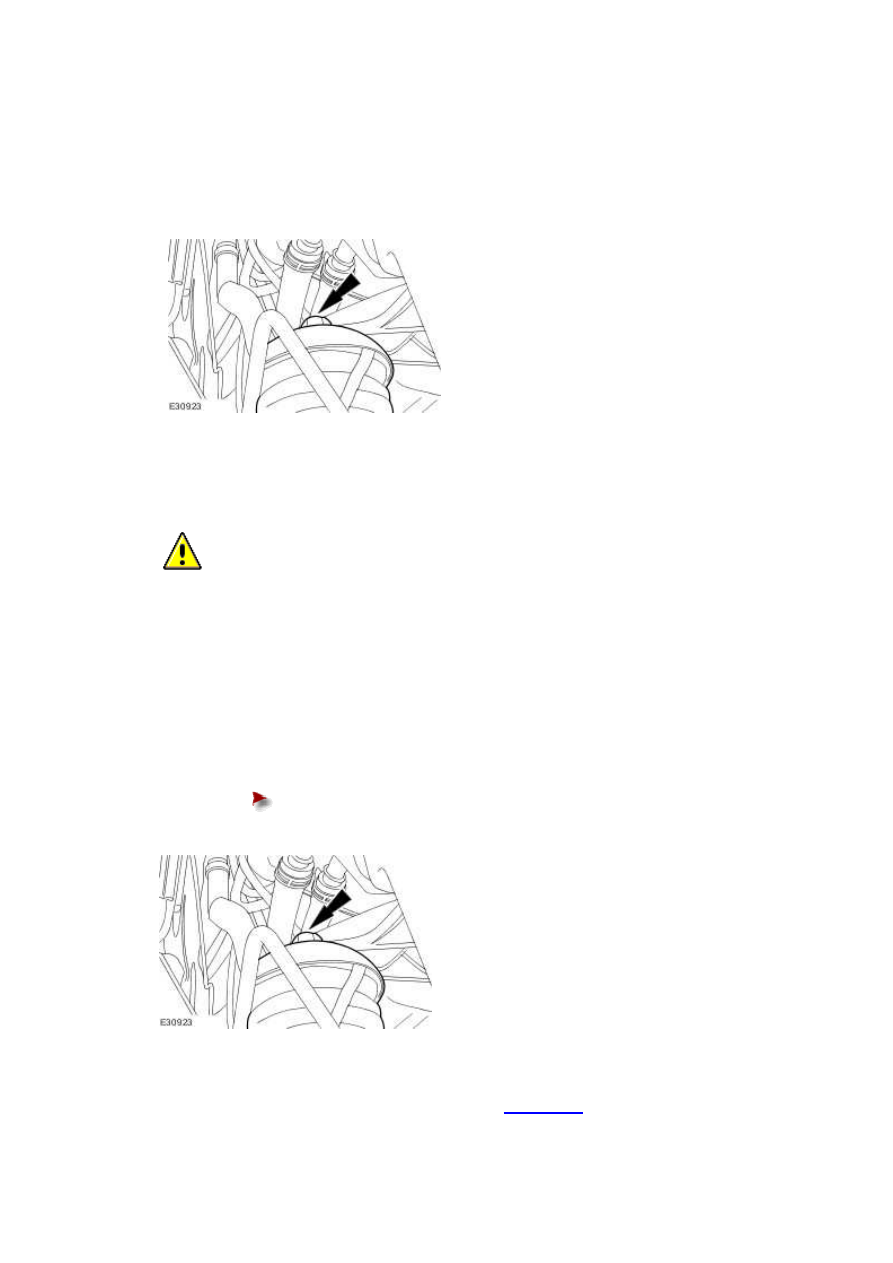

25 . NOTE:





Left-hand shown, right-hand similar.



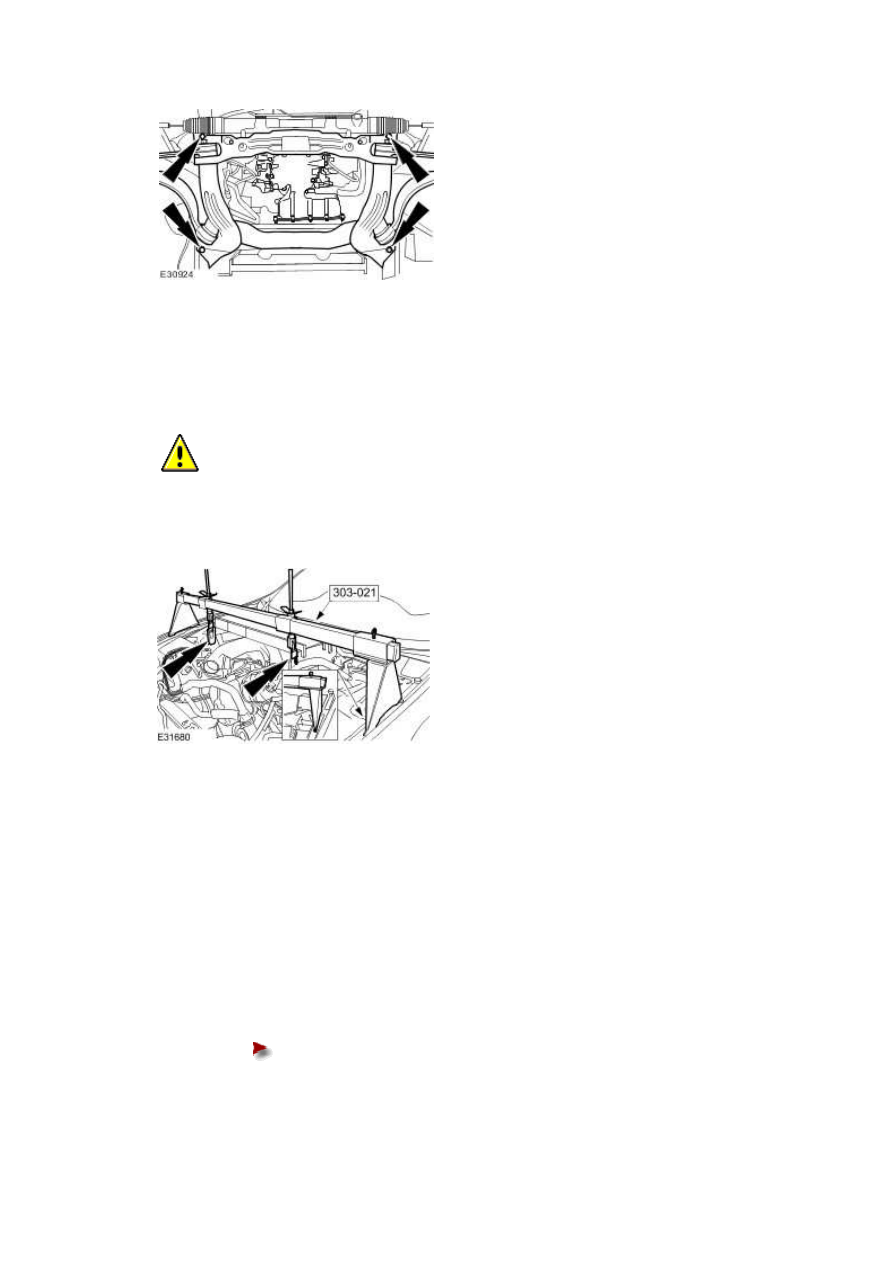

Remove the engine mount.







Installation



1

.



  CAUTION: Make sure the engine mount locators are correctly aligned on

installation.





NOTE:





Left-hand shown, right-hand similar.



Install the engine mount.





Tighten to 63 Nm.











2 . Carry out the front subframe alignment procedure. <<204-01>>







3 . Lower the vehicle.





4

.



  CAUTION: Make sure the engine mounts locate into the correct position when the

engine is repositioned.





Using the special tools, reposition the engine.







5 . Raise the vehicle.





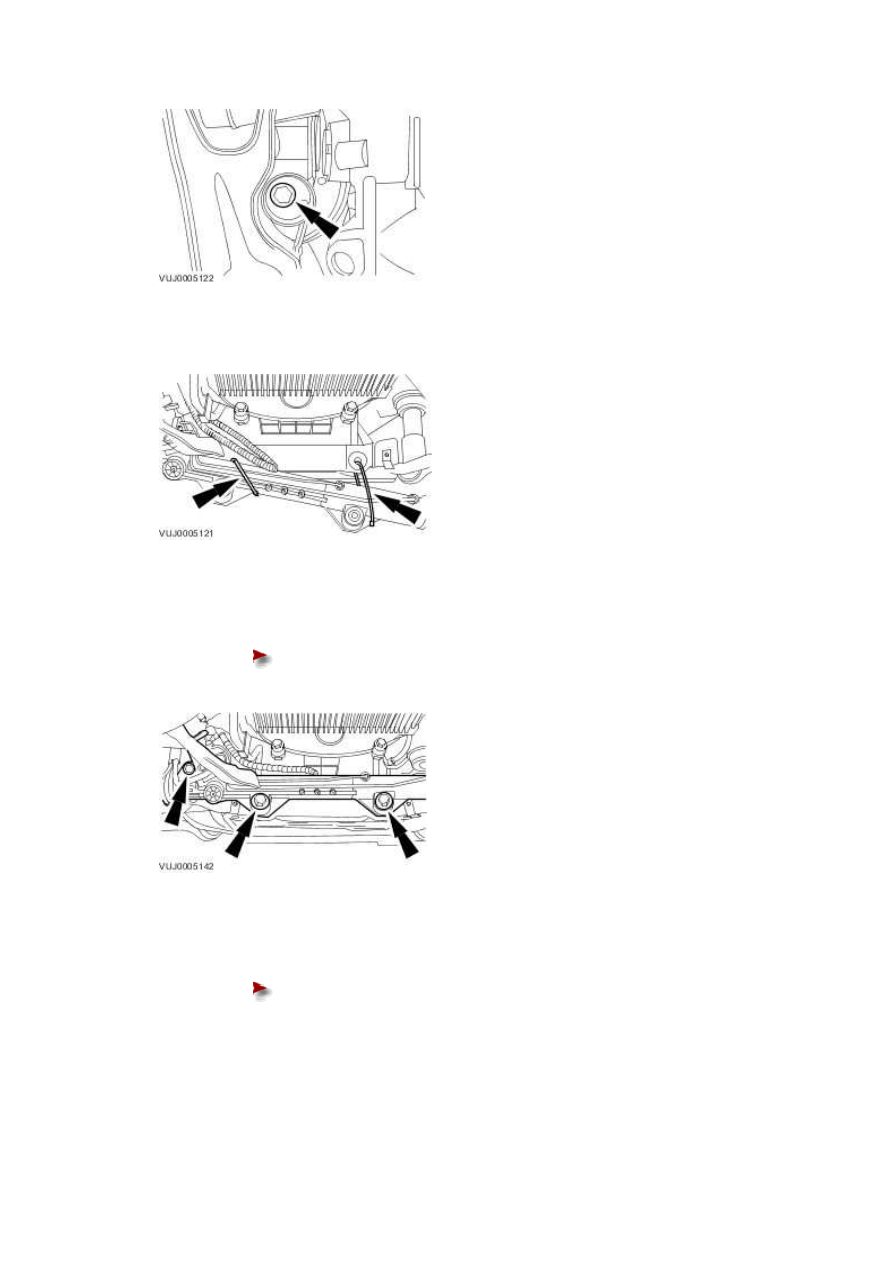

6 . NOTE:





Left-hand shown, right-hand similar.



Install the engine mount lower retaining bolts.





Tighten to 63 Nm.





www.







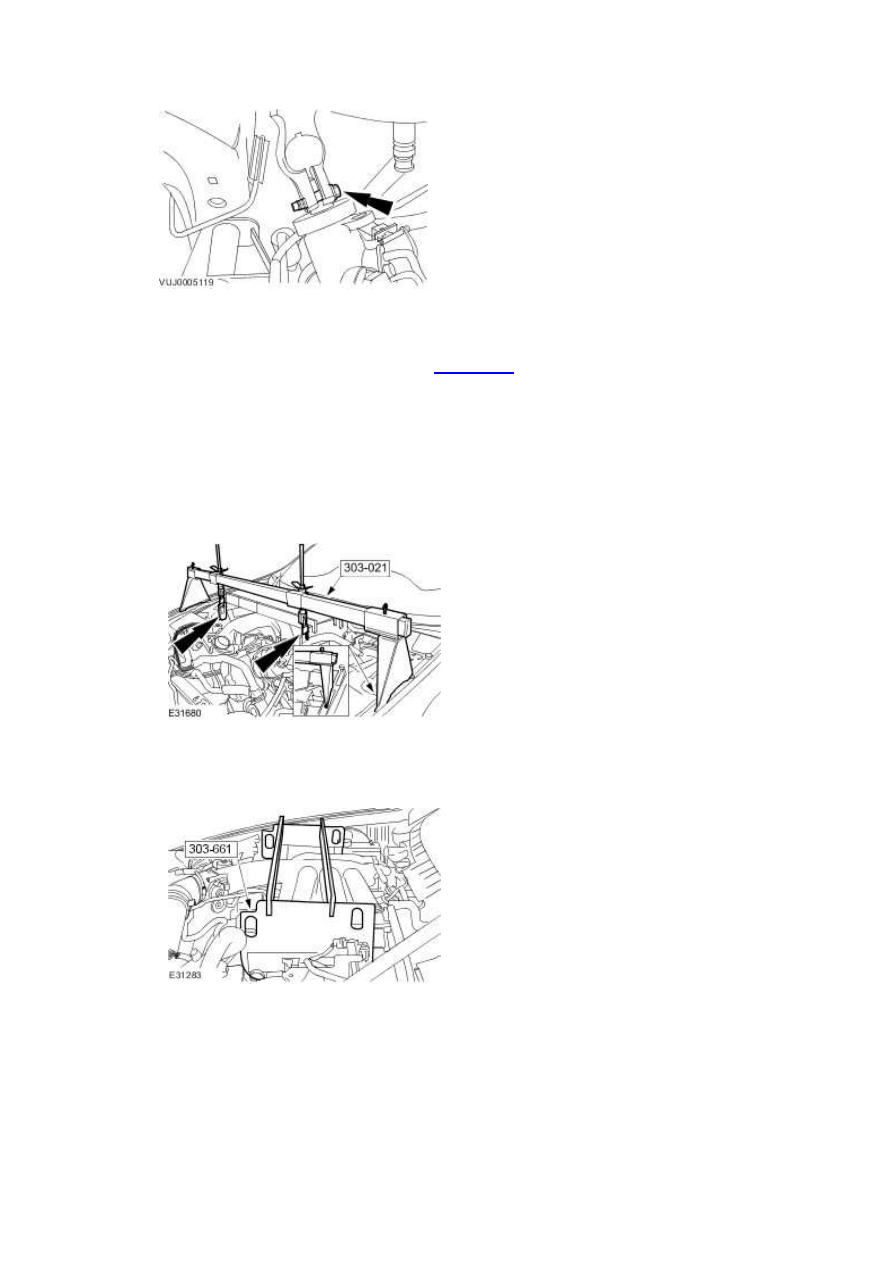

7 . Detach the steering gear.







8 . Attach the steering gear.





Tighten to 100 Nm.











9 . Install the steering gear shaft pinch bolt.





Tighten to 35 Nm.











10 . Install the left-hand catalytic converter. <<309-00>>





11 . Lower the vehicle.





12 . Remove the special tool.







13 . Remove the special tool.







14 . NOTE:





Left-hand shown, right-hand similar.
