Jaguar XJ (X350). Manual - part 323





RH and LH Cylinder Heads



10 . NOTE:





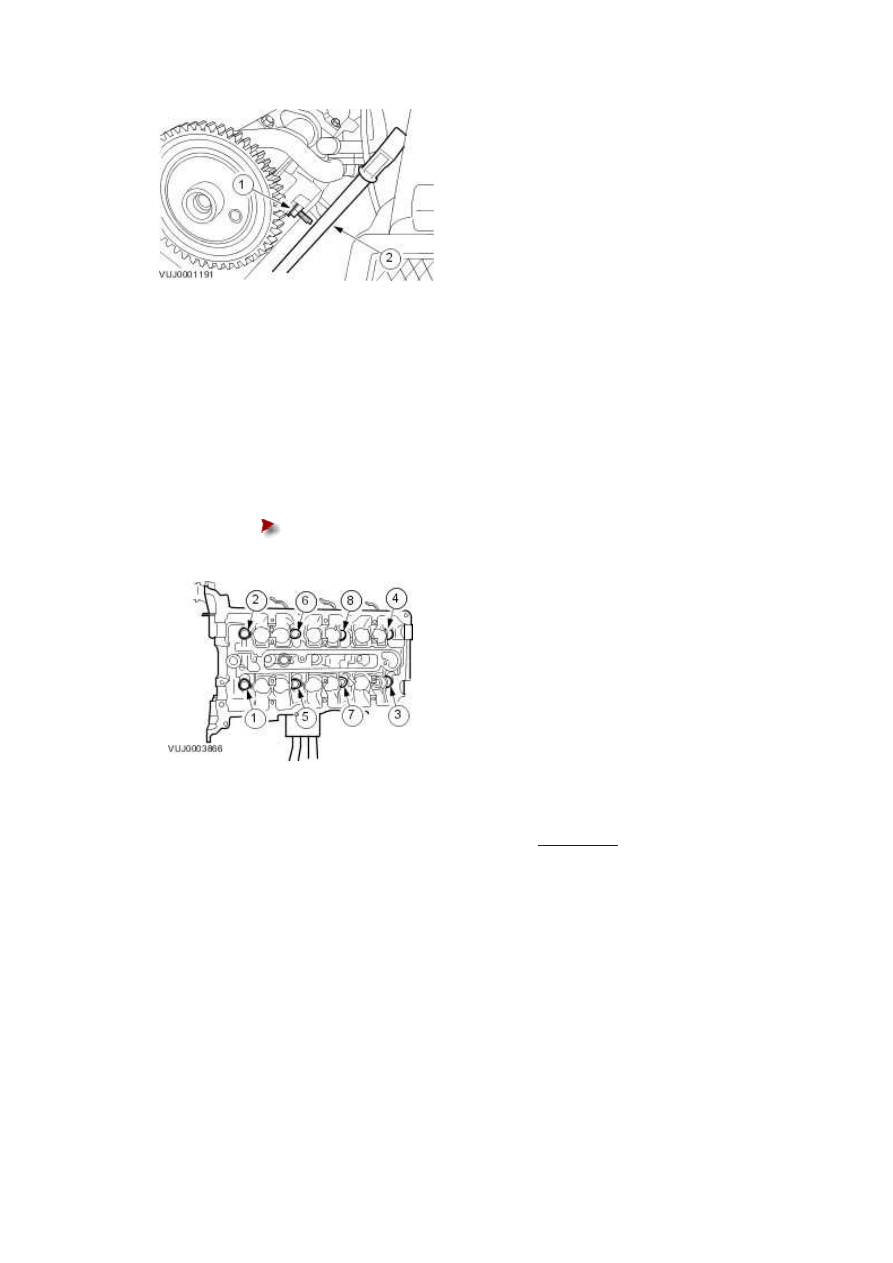

Remove the retaining bolts in the indicated sequence.



Remove the cylinder head. (Left-hand shown, right-hand similar).





Remove and discard the cylinder head gasket.











11 . Clean and inspect the cylinder head and cylinder block. <<303-00>>





Installation

RH and LH Cylinder Heads



1 . NOTE:





The head gaskets must be installed over the cylinder head to block dowels.



Install a new cylinder head gasket.







2

.



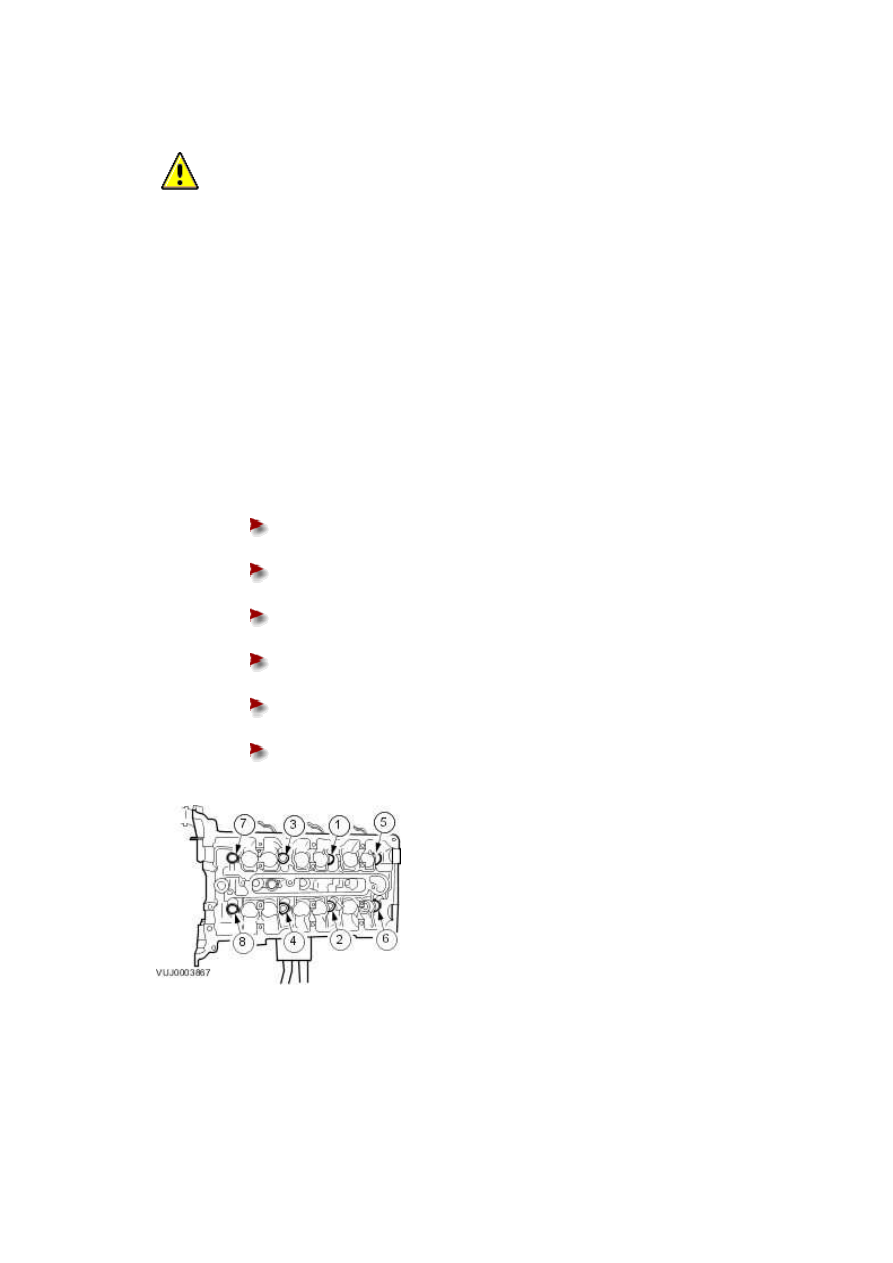

  CAUTION: Use care when installing the cylinder head. Damage to the cylinder block

and or the cylinder head may result.





NOTE:





Make sure the cylinder head is installed in its original position.



NOTE:





Tighten the retaining bolts in the indicated sequence in six stages.



Install the cylinder head and install new cylinder head retaining bolts and washers.





Stage 1: tighten to 30 Nm.







Stage 2: tighten 90 degrees.







Stage 3: loosen 360 degrees.







Stage 4: tighten to 30 Nm.







Stage 5: tighten 90 degrees.







Stage 6: tighten 90 degrees .









Cylinder Head-LH



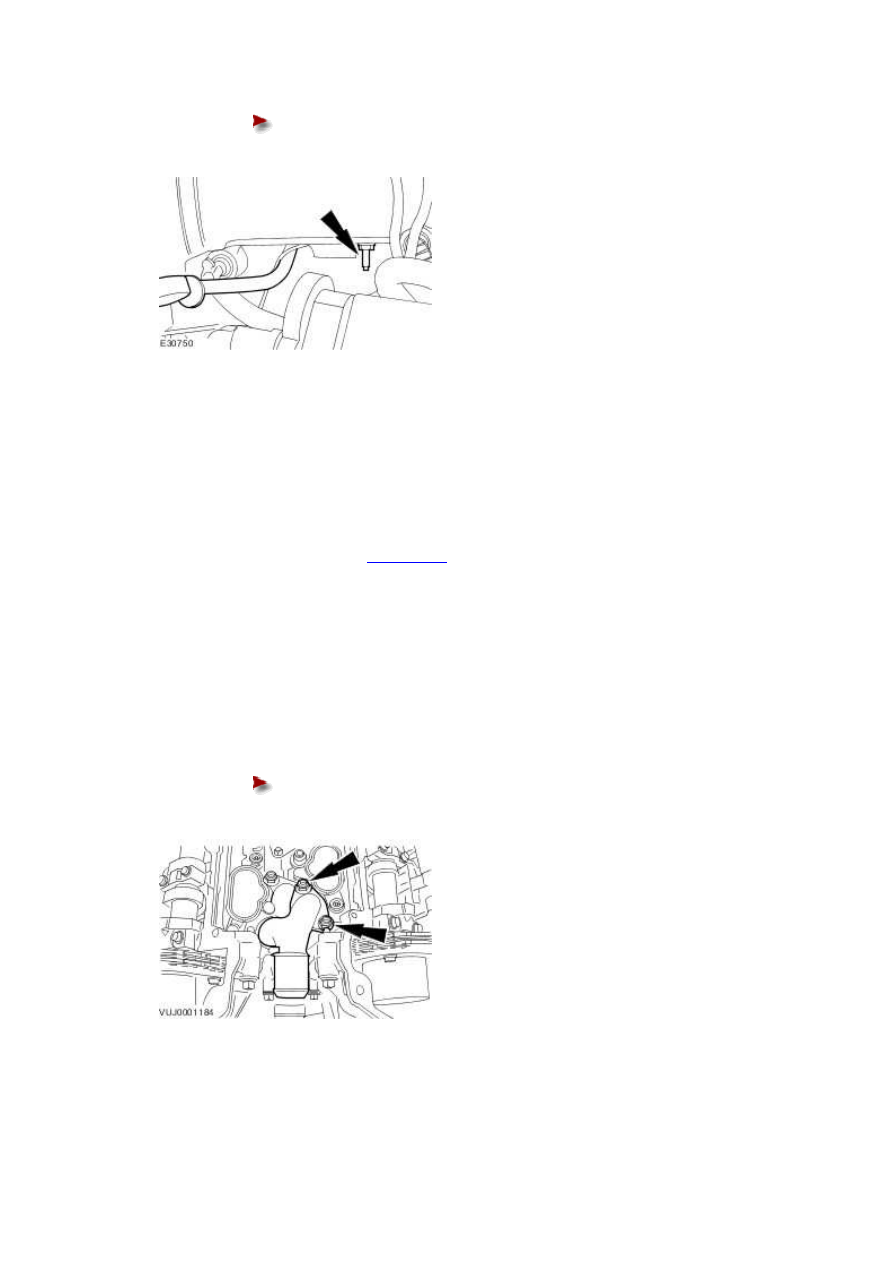

3 . Install the oil level indicator tube.

www.





Tighten to 10 Nm.









RH and LH Cylinder Heads



4 . Install the camshafts.

For additional information, refer to Camshafts LH (12.13.19)





5 . Install the catalytic converters. <<309-00>>





6 . NOTE:





Install new O-ring seals.



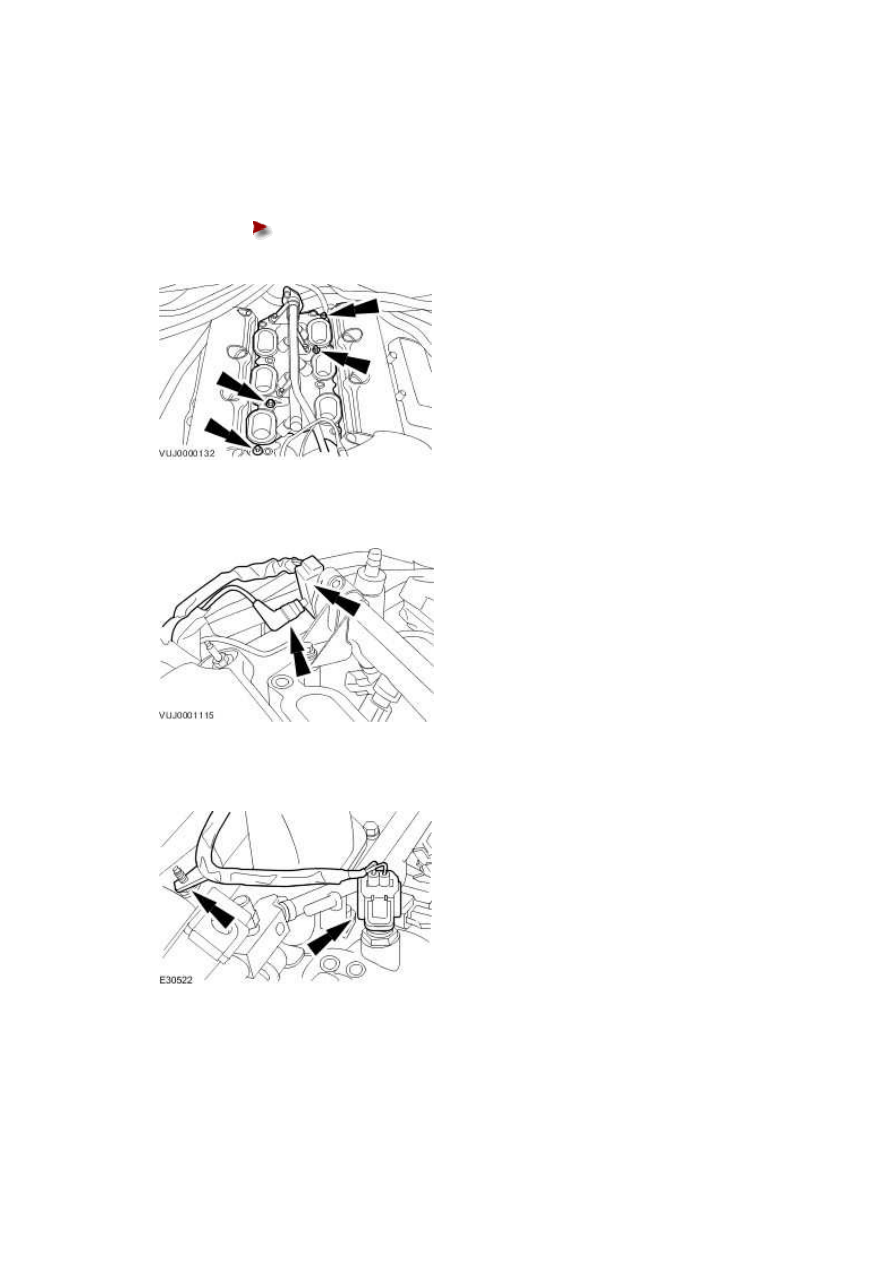

Install the coolant crossover tube.





Tighten to 10 Nm.















Install new lower intake manifold gaskets.



Install the fuel supply manifold and lower intake manifold.





Tighten to 10 Nm.











8 . Connect the fuel pressure regulator electrical connector and vacuum hose.







9 . Connect the ECT electrical connector.







10 . Install the left-hand valve cover.

For additional information, refer to





11 . Install the right-hand valve cover.

For additional information, refer to Valve Cover RH (12.29.44)

7 . NOTE:
