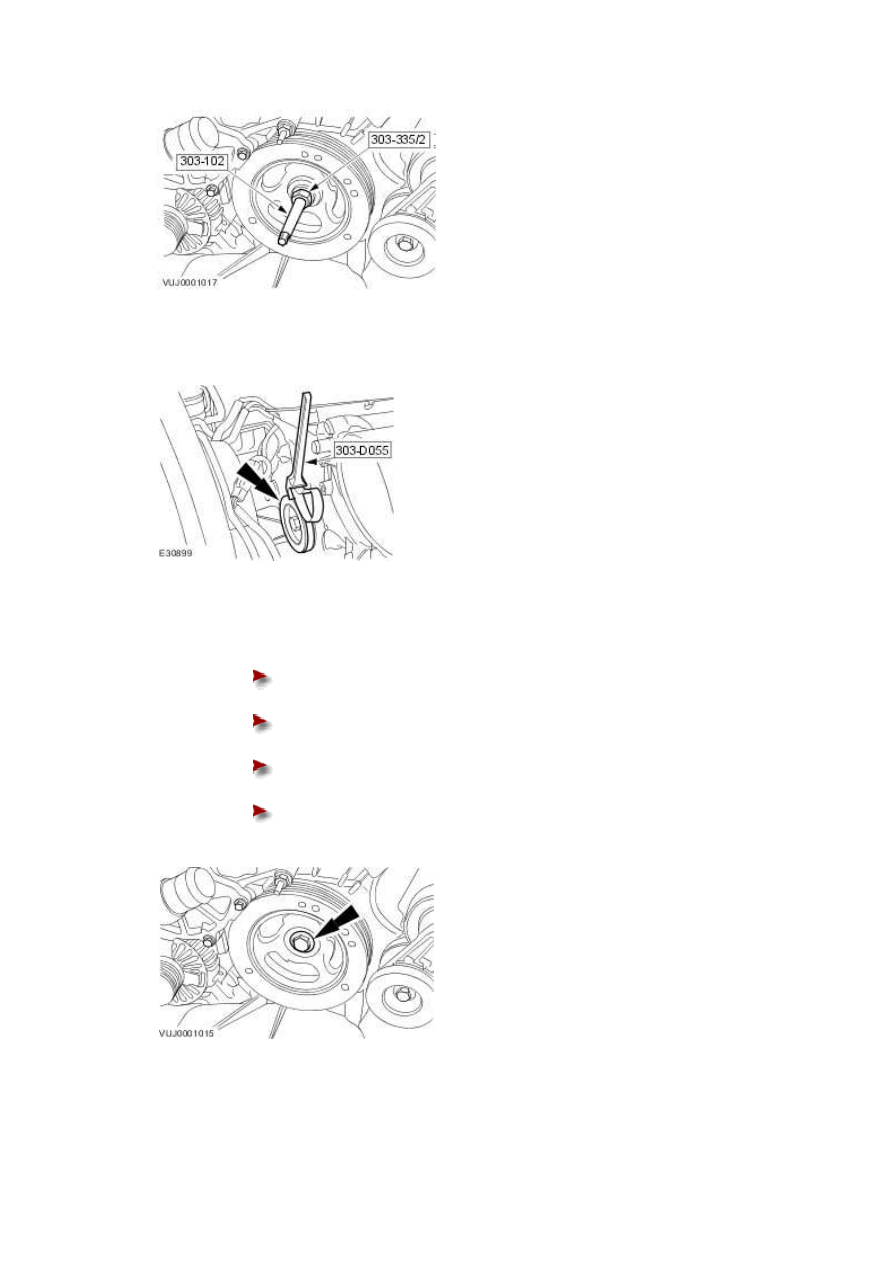

2 . Install the special tool.







3 . Install the crankshaft pulley bolt.





Torque to 120 Nm.







Loosen the bolt (minimum 1 turn).







Torque to 50 Nm.







Angle Torque to 90°.

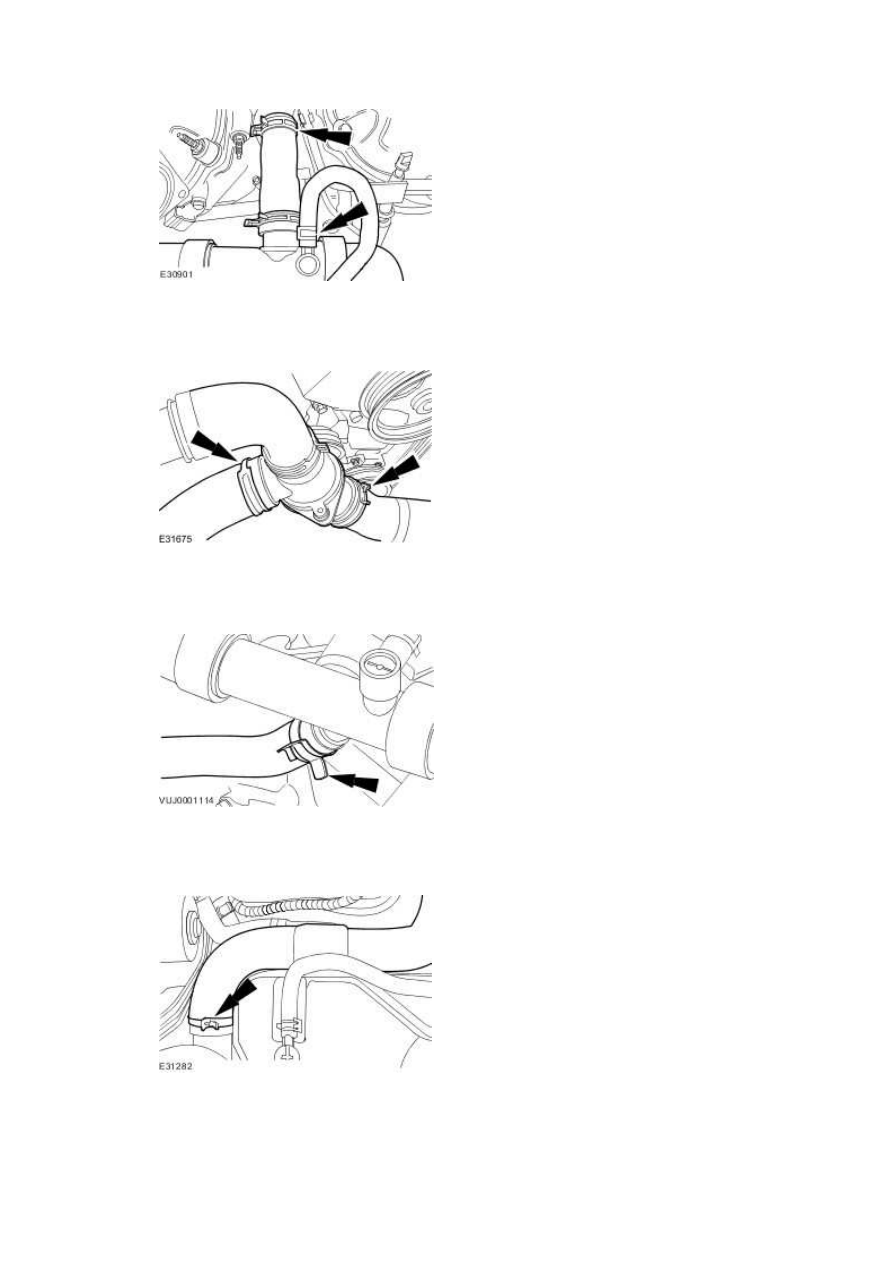

4 . Install the hose assembly.







5 . Install the hose assembly to the water pump and lower hose.







6 . Install the coolant hose to the housing assembly.







7 . Connect the radiator top coolant hose.





www.



8 . Install the throttle body. <<303-04A>>





9 . Raise the vehicle.





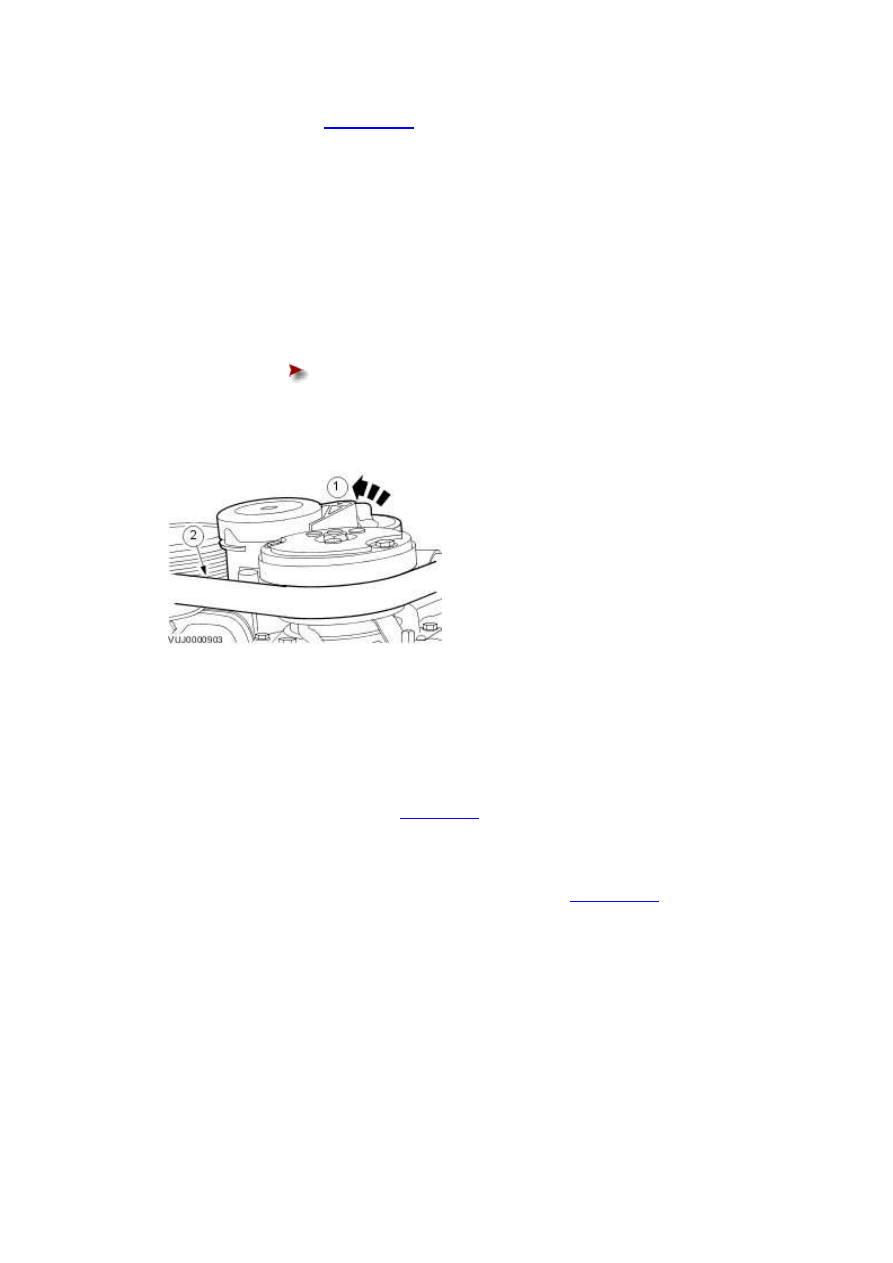

10 . Install the accessory drivebelt.



1) Rotate the belt tensioner counter-clockwise.







Use a 3/8 inch square drive bar to rotate the belt tensioner.





2) Install the accessory drivebelt.











11 . Lower the vehicle.





12 . Connect the battery ground cable. <<414-01>>





13 . Carry out the cooling system filling and bleeding procedure. <<303-03A>>







Crankshaft Rear Seal (12.21.20)

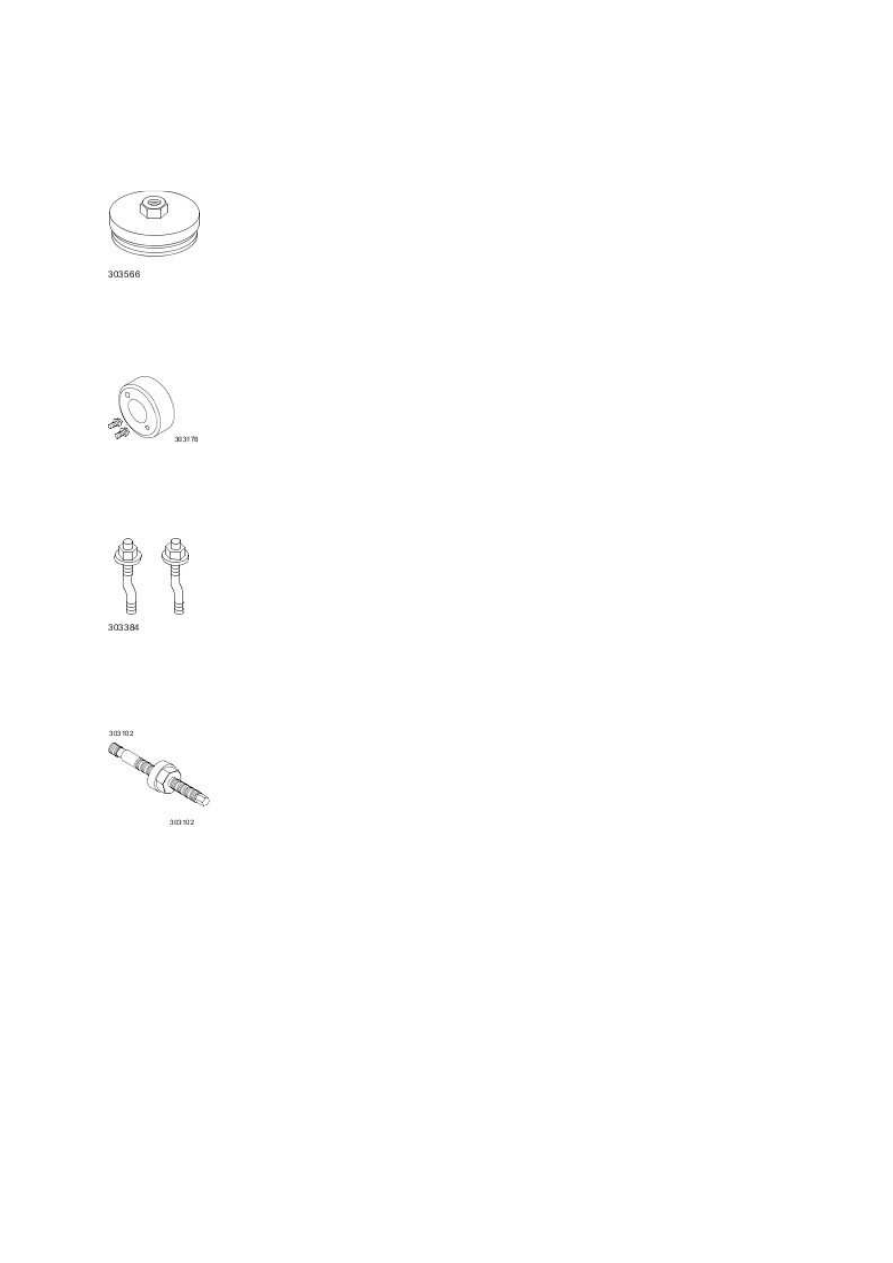

Special Service Tools





Crankshaft Rear Seal Remover

303-566







Crankshaft Rear Seal Installer

303-178







Crankshaft Rear Seal Installer Adapter Bolts

303-384







Crankshaft Rear Seal Installer Draw Bolts

303-102

Removal

Vehicles With Manual Transmission



1 . Remove the flywheel. For additional information, refer to

For additional information, refer to .





Vehicles With Automatic Transmission



2 . Remove the flexplate. For additional information, refer to
