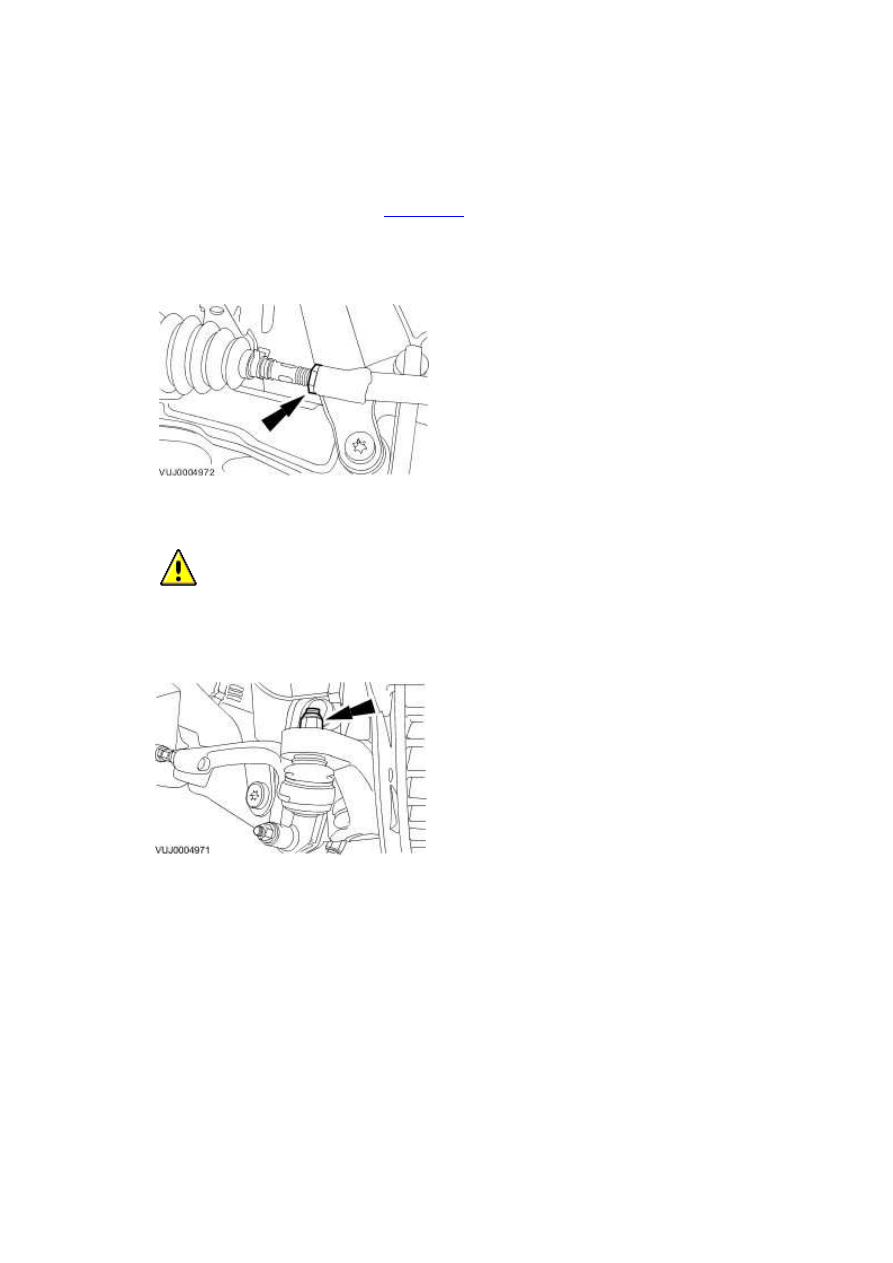

Tie Rod End (57.55.02)

Removal



1 . Remove the front wheel and tire.

<<204-04>>







2 . Loosen the tie-rod end lock nut.







3

.



  CAUTION: Prevent the tie-rod end ball joint ball pin from rotating. Failure to do so

may result in damage to the tie-rod end ball joint boot.





Remove the tie-rod end retaining nut.







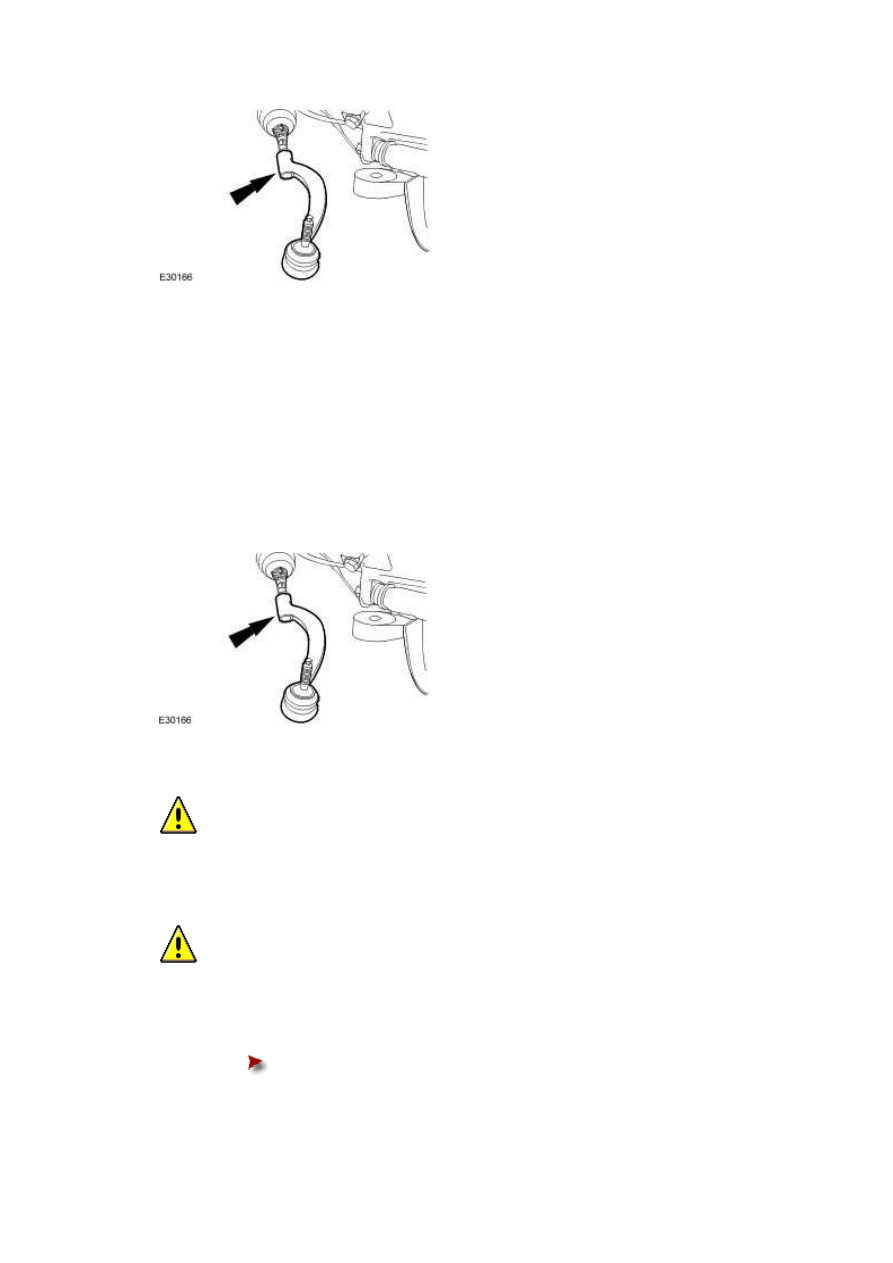

4 . NOTE:





Make a note of the number of turns required to remove the tie-rod end.



Remove the tie-rod end.







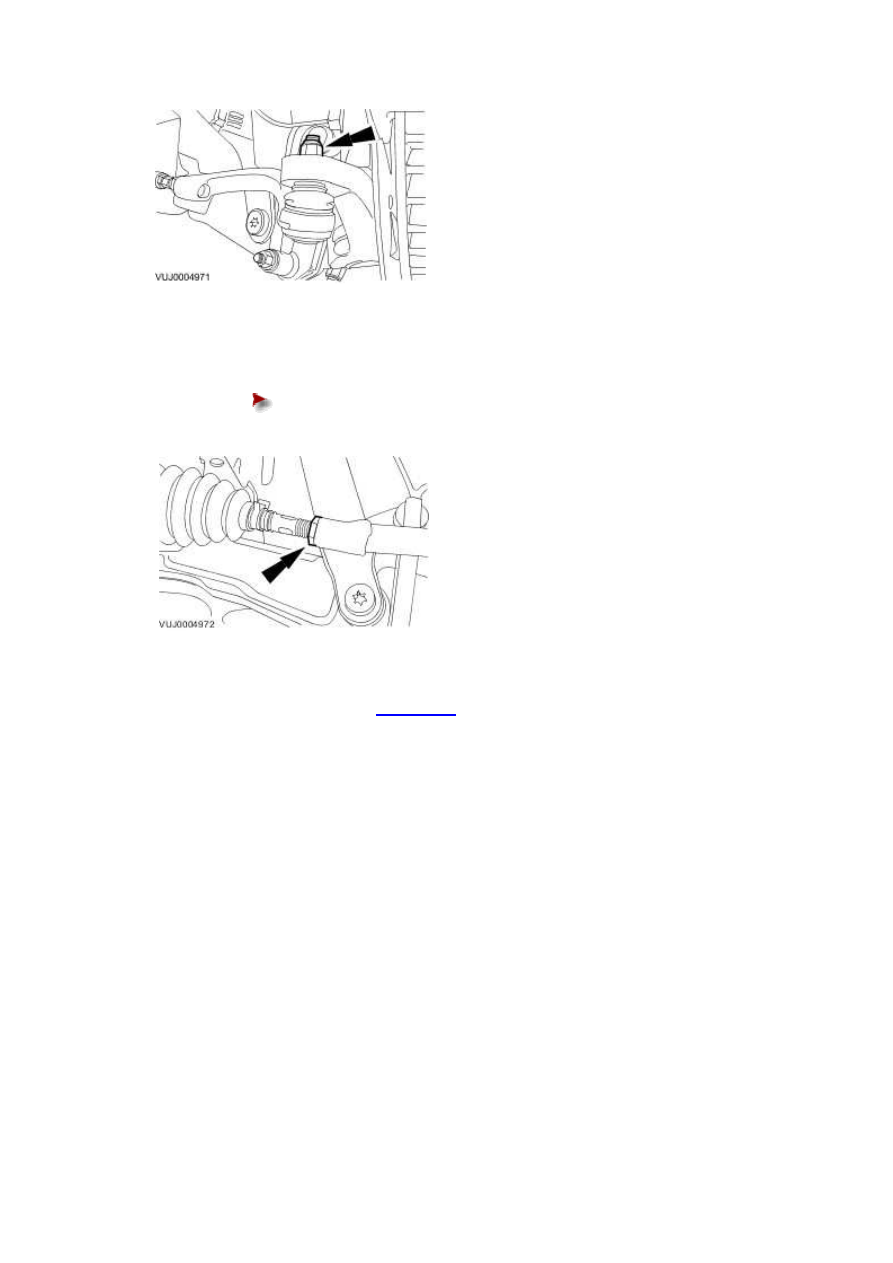

Installation



1

.



NOTE:





Make sure the tie-rod end is installed on the tie-rod by the same amount of turns used

to remove it.





Install the tie-rod end.







2

.



  CAUTION: Prevent the tie-rod end ball joint ball pin from rotating. Failure to do so

may result in damage to the tie-rod end ball joint boot.





  CAUTION: Make sure the mating surfaces are free from dirt and lubricant.





Install the tie-rod end retaining nut.





Tighten to 75 Nm.





www.







3 . Tighten the tie-rod end lock nut.





Tighten to 55 Nm.











4 . Check the front toe adjustment.

<<204-00>>









211-04 : Steering Column





Specifications





Specifications

Torque Specifications

Description

Nm  lb-ft  lb-in

Steering wheel retaining bolt

65   48   -

Upper steering column pinch bolt

35   26   -

Lower steering column pinch bolt

35   26   -

Upper steering column retaining nuts

30*  22   -

Lower steering column retaining nuts

9

-

80

Tilt solenoid retaining bolts

1

-

9

Telescopic solenoid retaining bolts

1

-

9

Telescopic housing retaining bolts

8

-

71

Steering column lower shroud retaining screws  3

-

27



*If you are re-using this fixing on a vehicle built prior to VIN H16709, then tighten to 25 Nm.
If you are replacing a fixing, then you must tighten to 30 Nm.
