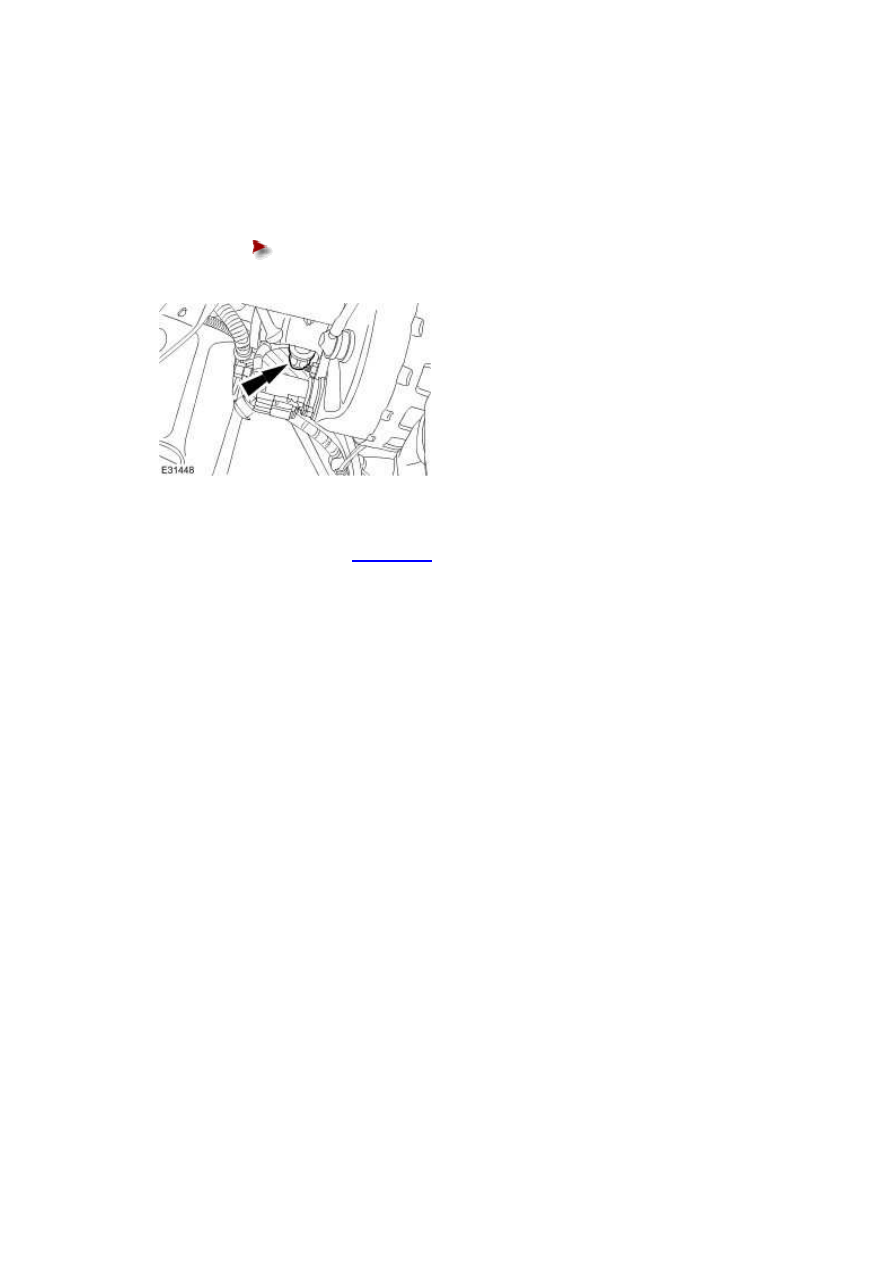

Installation



1 . To install, reverse the removal procedure.





Tighten 30 Nm.











2 . Bleed the ABS brake system.

<<206-00>>









Brake Pedal Travel Sensor - VIN Range:
G00442->G49700

Removal

  WARNING: Failure to carry out procedure may result in damage to the vehicle.







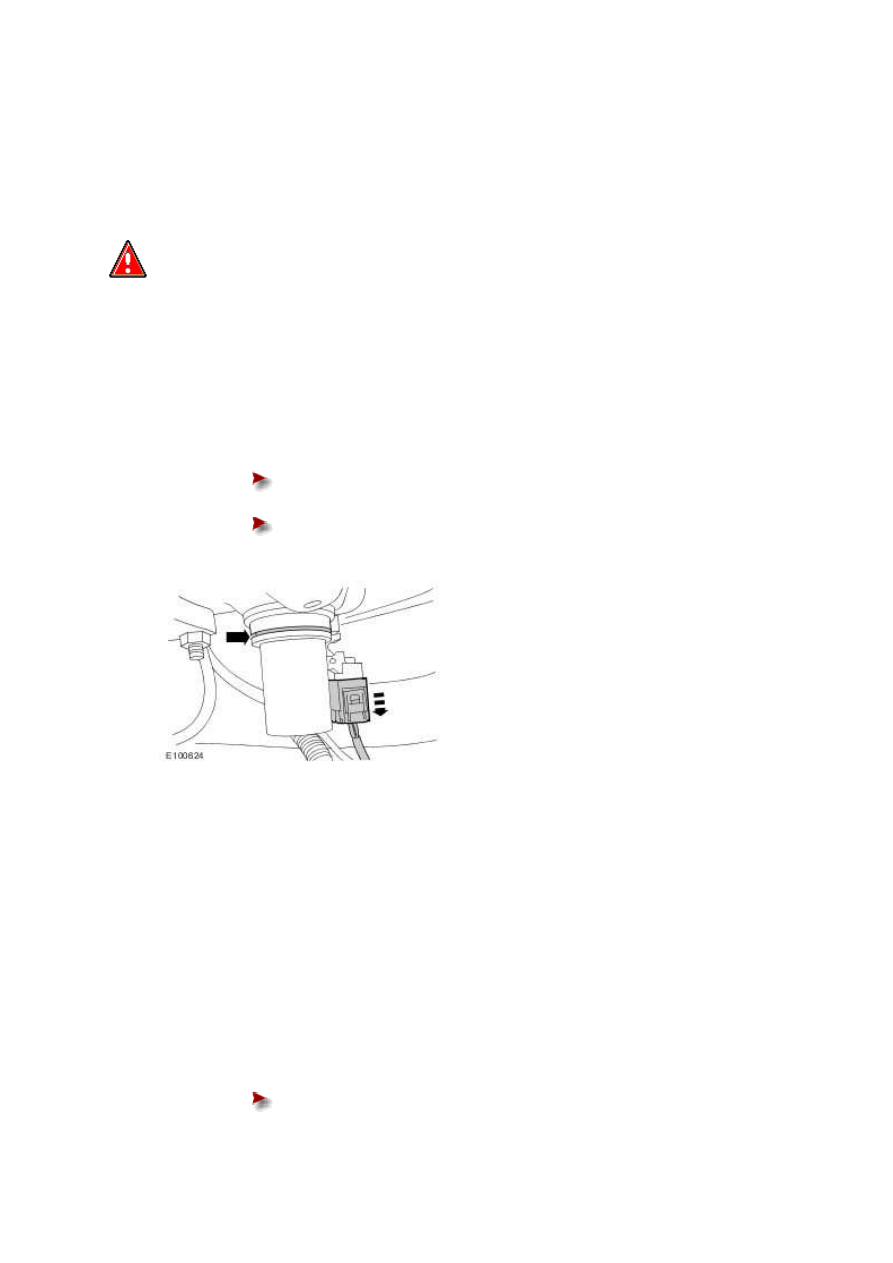

1 . Depress brake pedal 20 times to remove vacuum from brake booster.





2 . Remove the brake pedal travel sensor.





Disconnect the brake pedal travel sensor electrical connector.







Using a suitable pick, remove the spring clip.











Installation



1 . Fit new spring clip to sensor housing, ensuring correct alignment.





2 . Lubricate new seal with water and fit seal to the sensor.





3 . Fit and fully seat new brake pedal travel sensor.





Connect the brake pedal travel sensor electrical connector.





www.

Front Wheel Speed Sensor (70.60.03)

Removal



1 . Raise and support the vehicle.

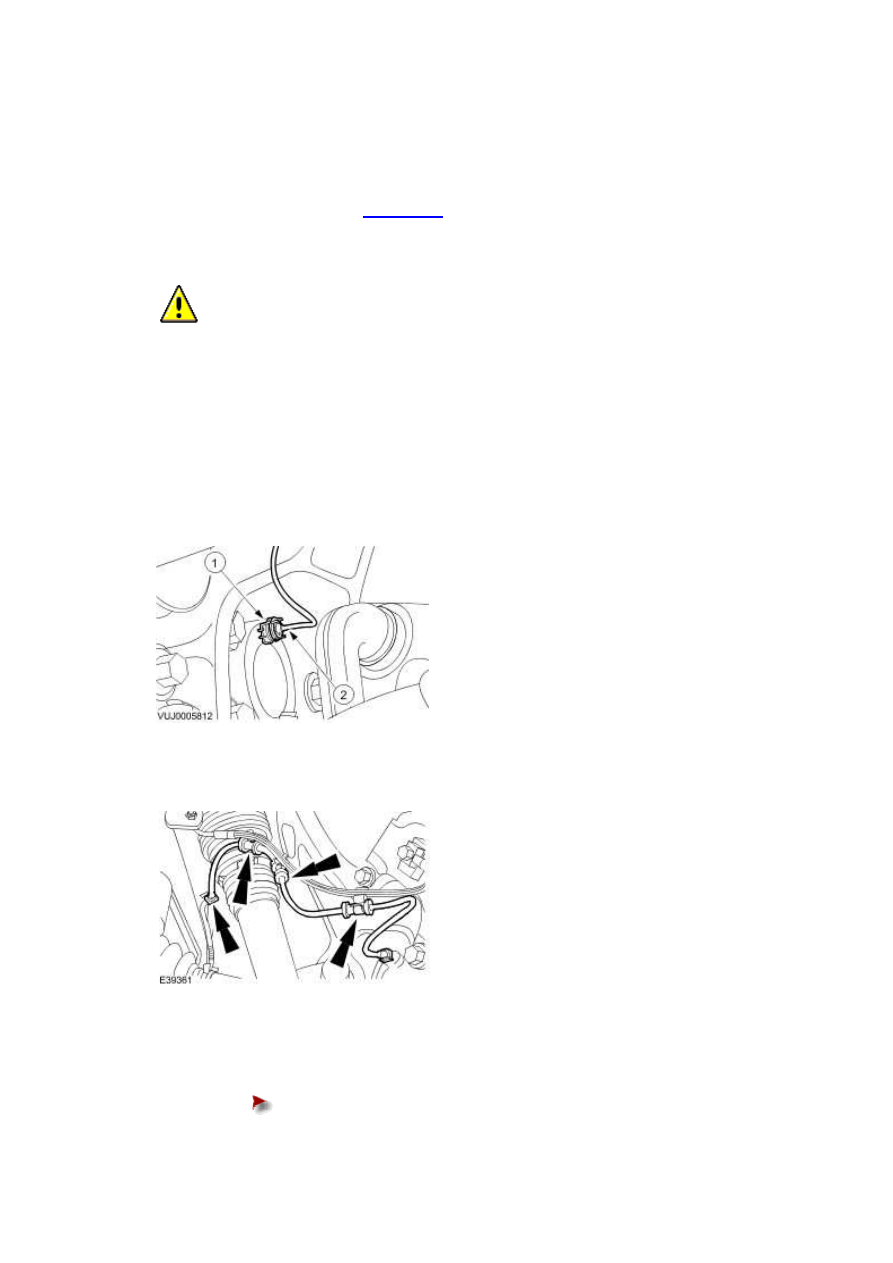

<<100-02>>







2

.



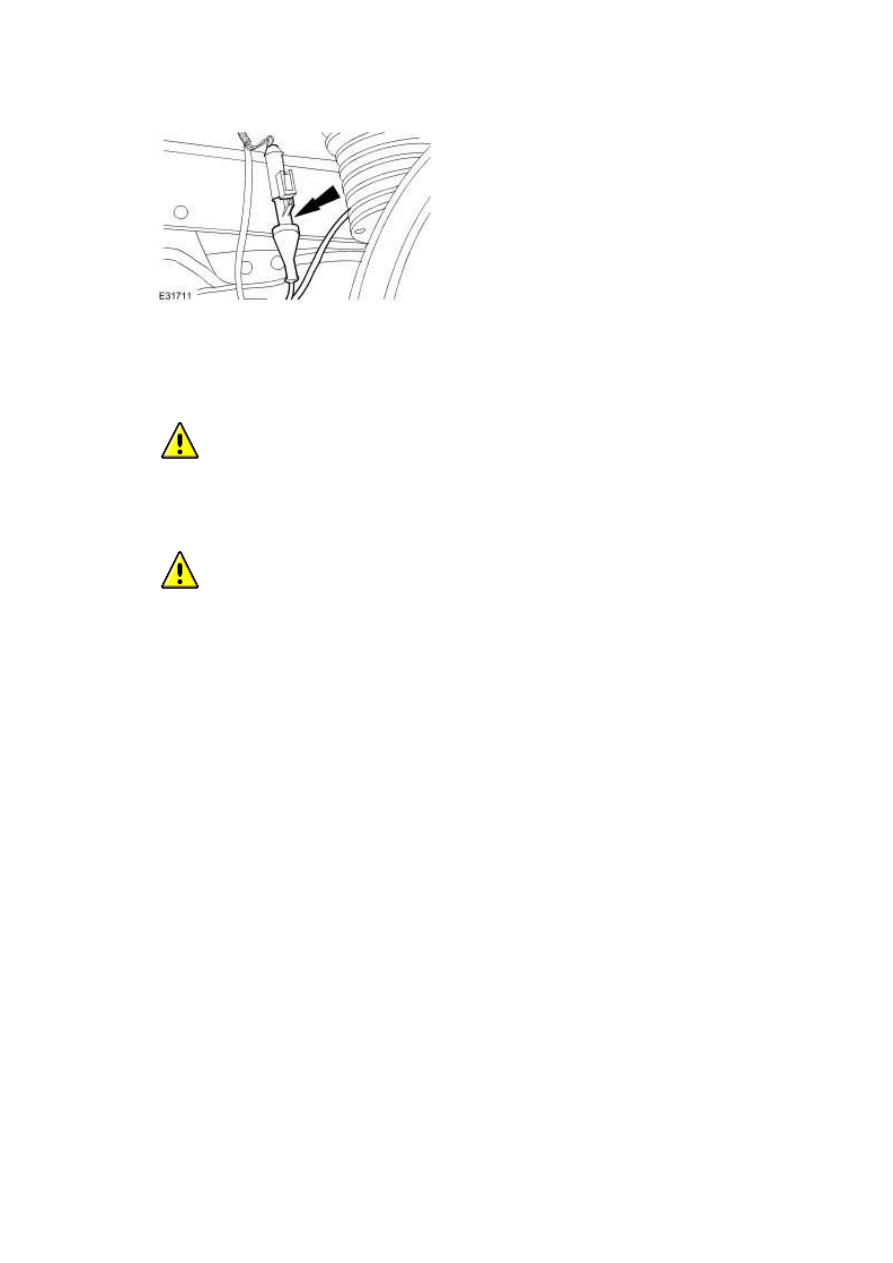

  CAUTION: Make sure the ignition is in the ‘OFF’ position before disconnecting the

front wheel speed sensor electrical connector.





Detach the front wheel speed sensor.



1) Remove the front wheel speed sensor retaining clip.





2) Detach the front wheel speed sensor.











3 . Detach the front wheel speed sensor harness.







4 . Remove the front wheel speed sensor.





Disconnect the electrical connector.











Installation



1

.



  CAUTION: Make sure the wheel speed sensor locating tang is correctly seated in the

hub assembly.





  CAUTION: Make sure the front wheel speed sensor harness is correctly routed

around the front suspension components.





To install, reverse the removal procedure.
