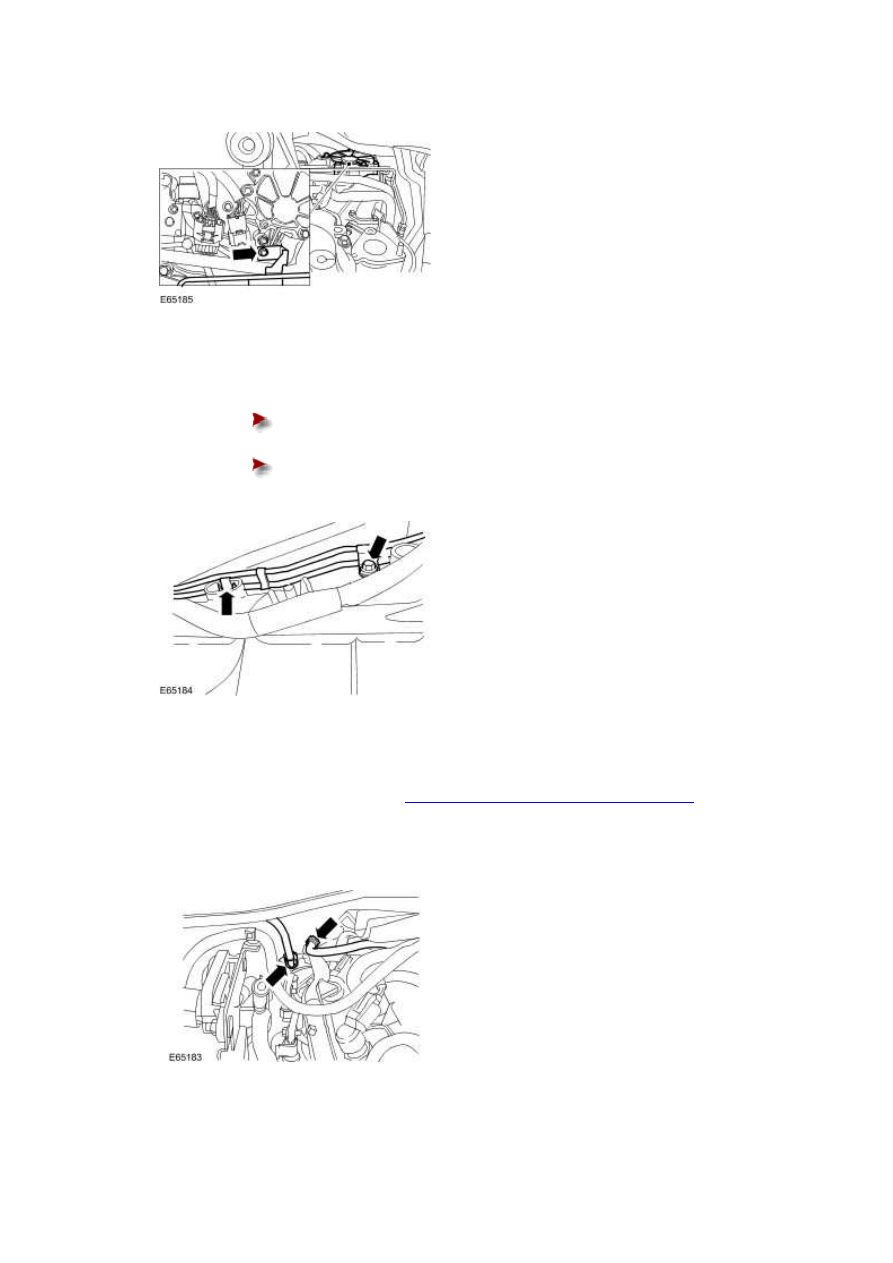

9 . Attach the diesel particulate filter pressure pipes to the transmission housing.





Install the retaining bolt.







Tighten to 10 Nm.











10 . Install the right-hand catalytic converter.

For additional information, refer to

Catalytic Converter - 2.7L Diesel (17.50.05)







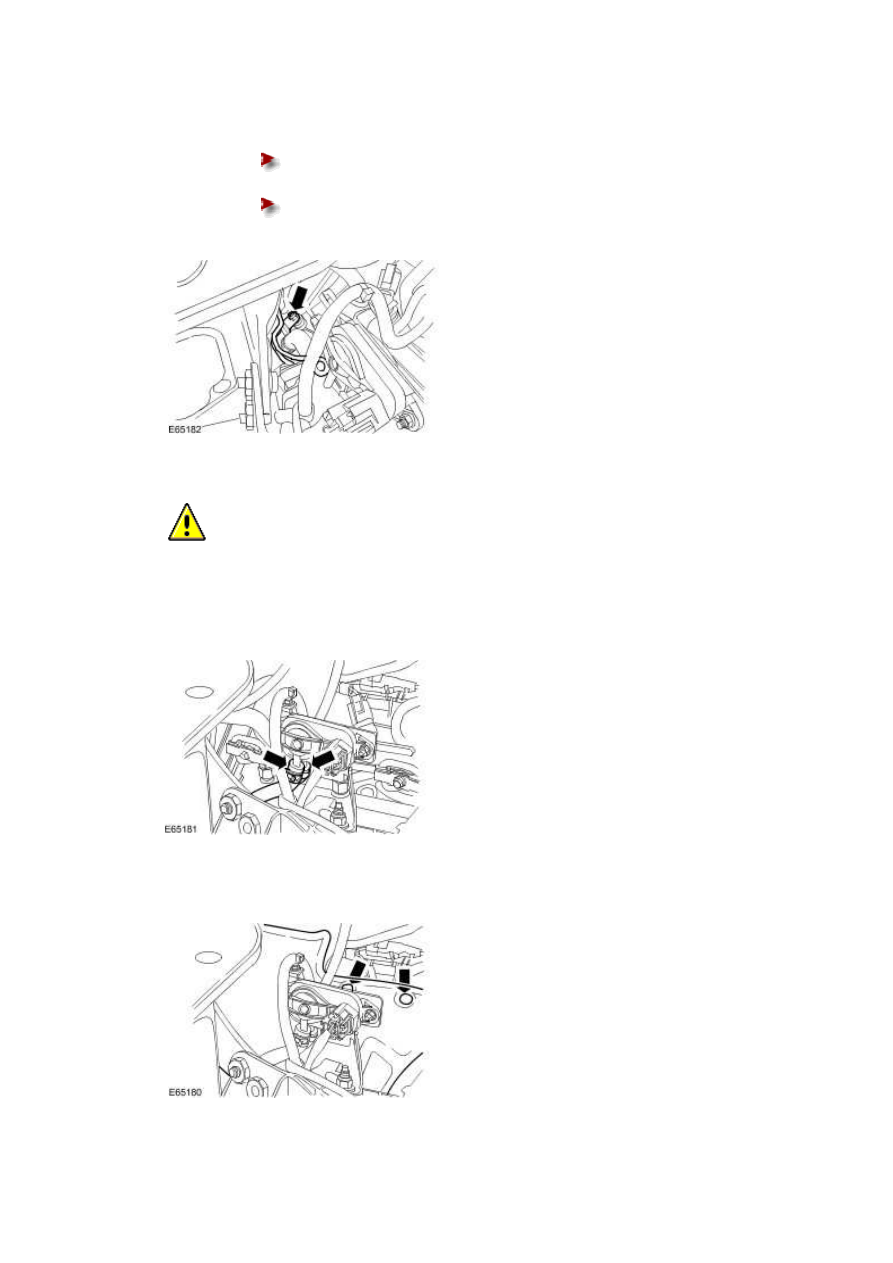

11 . Connect the pipes to the brake vacuum pump.







12 . Attach the diesel particulate filter pressure pipes.





Install the retaining nut.







Tighten to 10 Nm.











13

.



  CAUTION: Make sure the high and low pressure hoses are fully installed and the

retaining clips are positioned in their original position.





Attach the diesel particulate filter differential pressure sensor high-pressure and low-

pressure hoses.







14 . Install the injector sound proofing.





www.



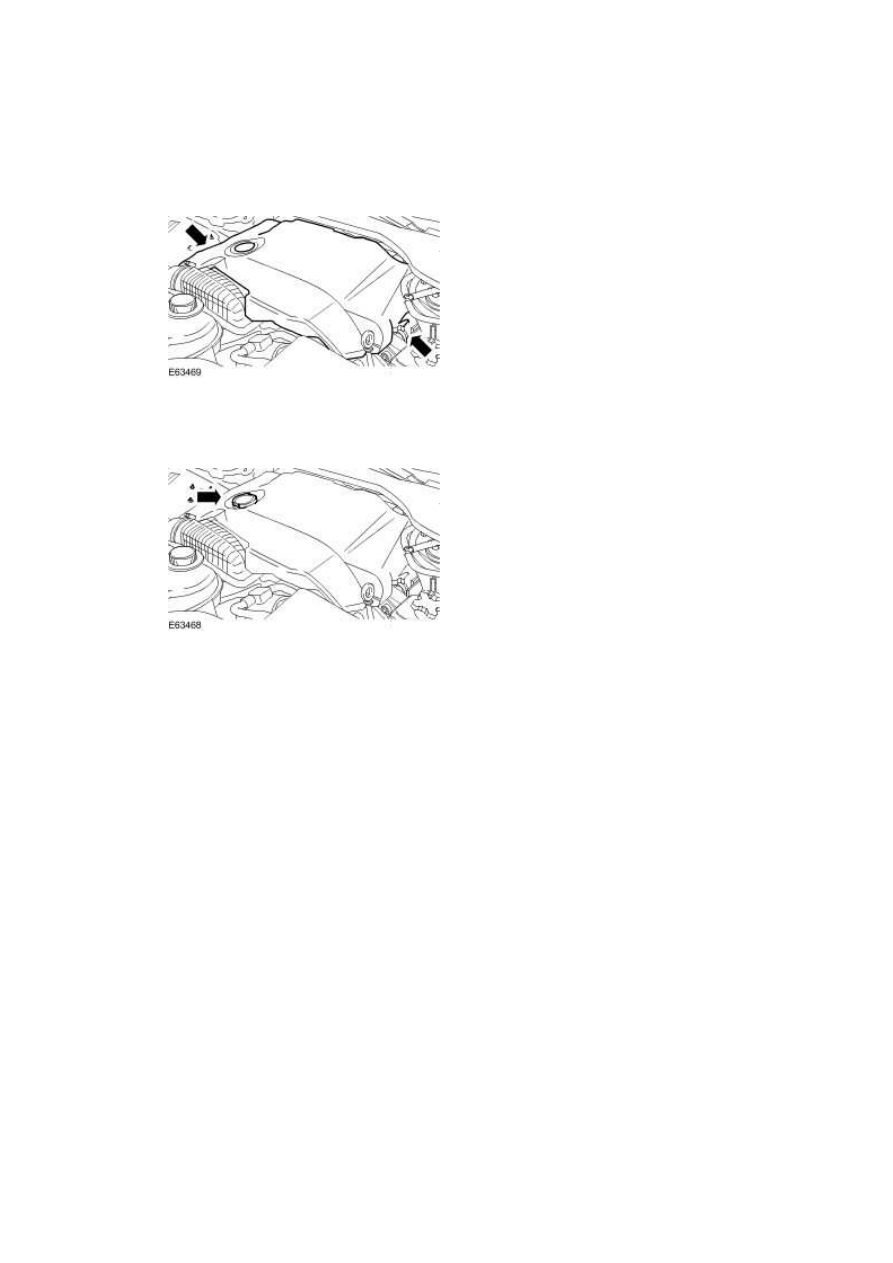

15 . Remove the engine oil filler cap.





16 . Install the engine cover.







17 . Install the oil filler cap.









206-09 : Anti-Lock Control – Stability Assist





Specifications





Specifications

Lubricants, Fluids, Sealers and Adhesives

  CAUTION: Do not use brake fluid ITT Super Dot 4 on 2006my vehicles onwards.

Failure to follow this instruction may result in damage to the vehicle.

NOTE:



Brake fluid ITT Super Dot 4 has now been superseded by Shell ESL Super Dot 4 which is
the Jaguar recommended brake fluid. Shell ESL Super Dot 4 can be used on all model
years.



Item

Specification

Brake fluid  ITT Super Dot 4

Brake fluid  Shell ESL Super Dot 4



Torque Specifications

Description

Nm  lb-ft  lb-in

Brake master cylinder pressure transducer

30   22   –

Brake line connections to brake pressure control valve block  17   13   –

Yaw rate sensor retaining nuts

7

–

62

Hydraulic control unit (HCU) mounting bolts

9

–

80

Rear wheel speed sensor retaining bolt

9

–

80
