Jaguar XJ (X350). Manual - part 233





Replace the brake booster/pedal box gasket.



To install, reverse the removal procedure.





Tighten to 25 Nm.















NOTE:

Brake Vacuum Pump

Removal

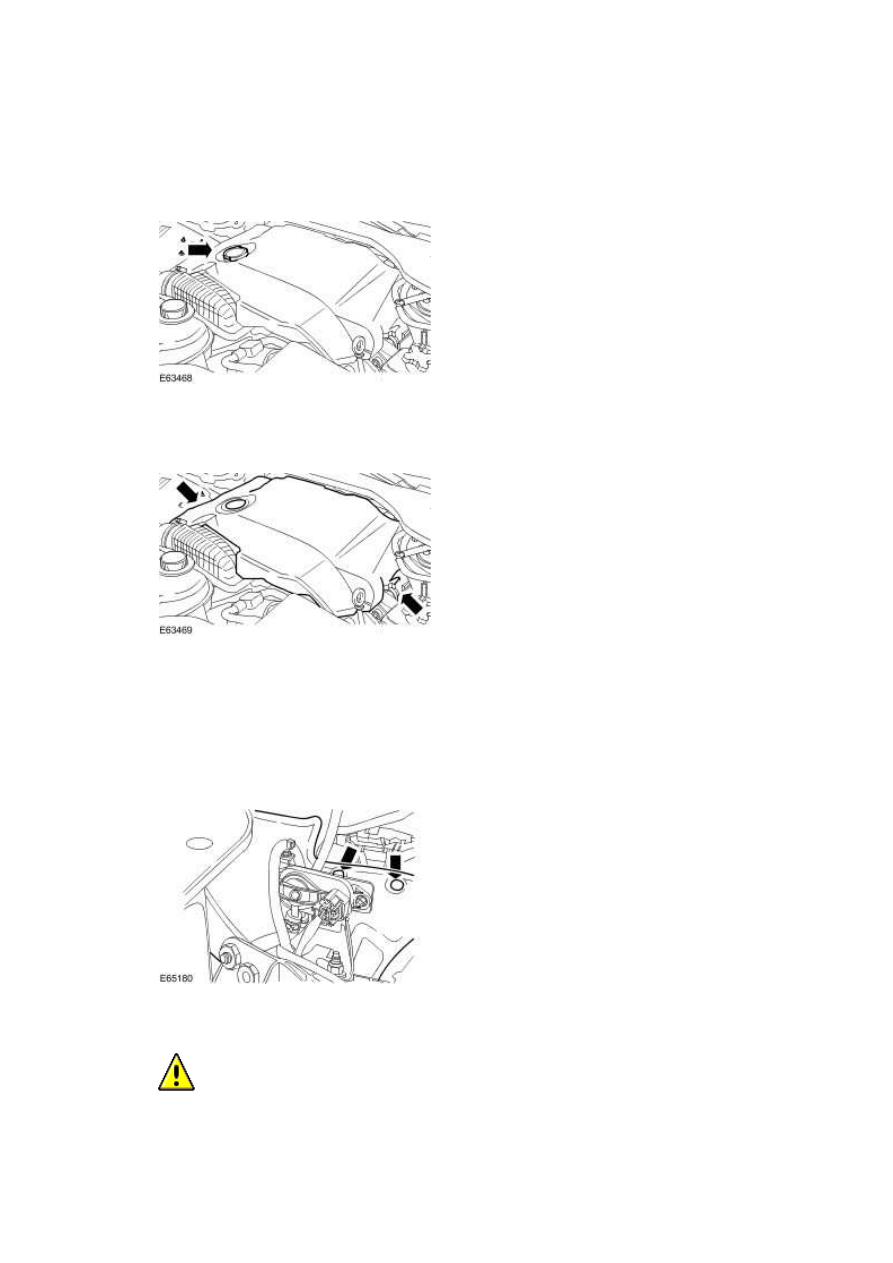

1 . Remove the oil filler cap.







2 . Remove the engine cover.







3 . Install the engine oil filler cap to prevent foreign material entering the valve cover.





4 . Remove the injector sound proofing.







5

.



  CAUTION: Make a note of the connection orientation of the high and low pressure

hoses to the sensor ports. Make sure the hoses are located to the correct sensor port when

www.

installed. Failure to follow these instructions may result in damage to the vehicle.

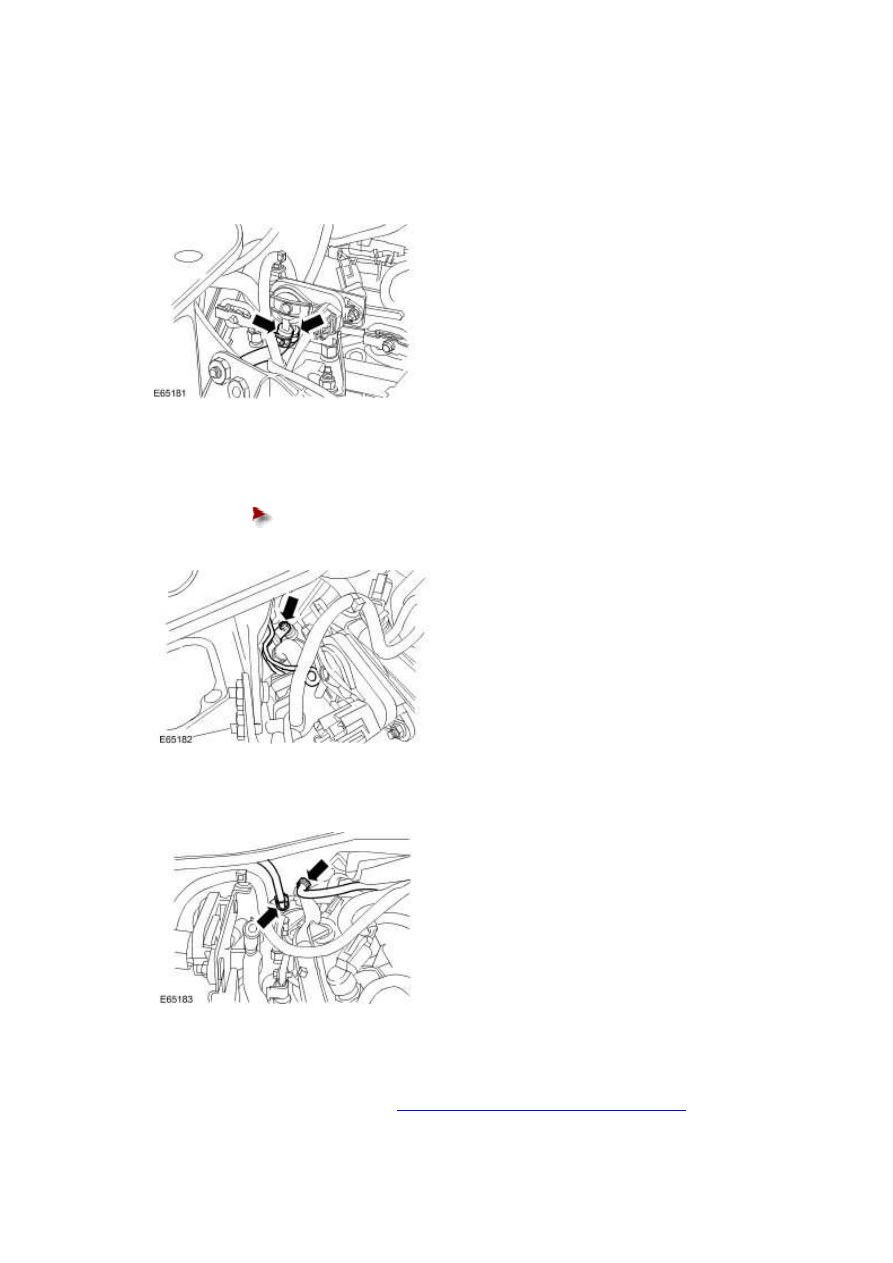

Detach the diesel particulate filter differential pressure sensor high-pressure and low-pressure

hoses.







6 . Detach the diesel particulate filter high-pressure and low-pressure pipes.





Remove the retaining nut.











7 . Disconnect the pipes from the brake vacuum pump.







8 . Remove the right-hand catalytic converter.

For additional information, refer to

Catalytic Converter - 2.7L Diesel (17.50.05)







9

.

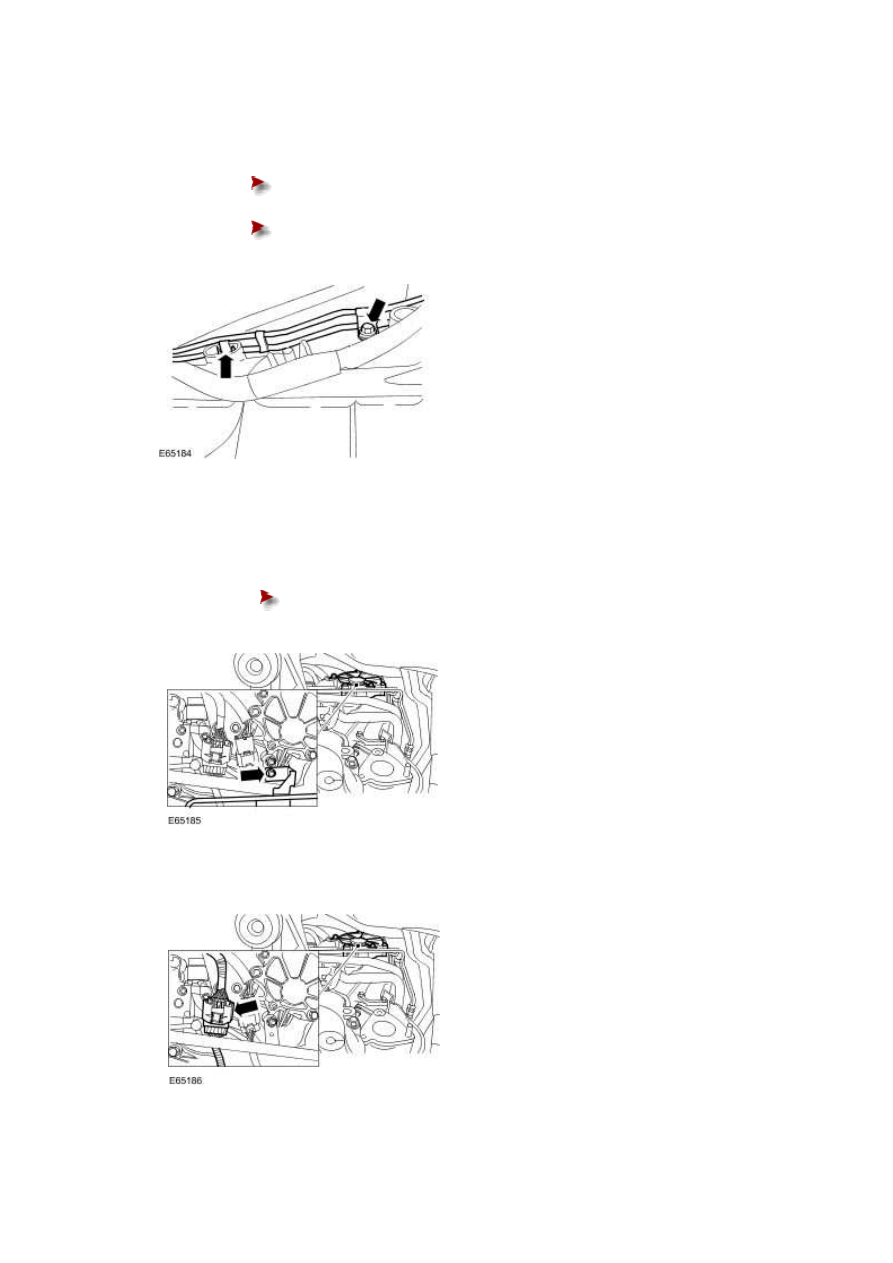

Detach the diesel particulate filter high-pressure and low-pressure pipes from the

transmission housing.





Remove the retaining bolt.







Detach the retaining clip.











10

.



Detach the diesel particulate filter high-pressure and low-pressure pipes from the retaining

bracket.





Remove the retaining bolt.











11 . Detach the transmission harness connector from the mounting bracket.
