Jaguar XJ (X350). Manual - part 230

Brake Master Cylinder - 3.0L/3.5L/4.2L
(70.30.08)

Removal



1

.



  CAUTION: If brake fluid comes into contact with the paintwork, the affected area

must be immediately washed down with cold water.





NOTE:





Make sure that the brake fluid reservoir filler cap does not become contaminated.



Remove the brake fluid reservoir.

For additional information, refer to

Brake Fluid Reservoir (70.30.16)









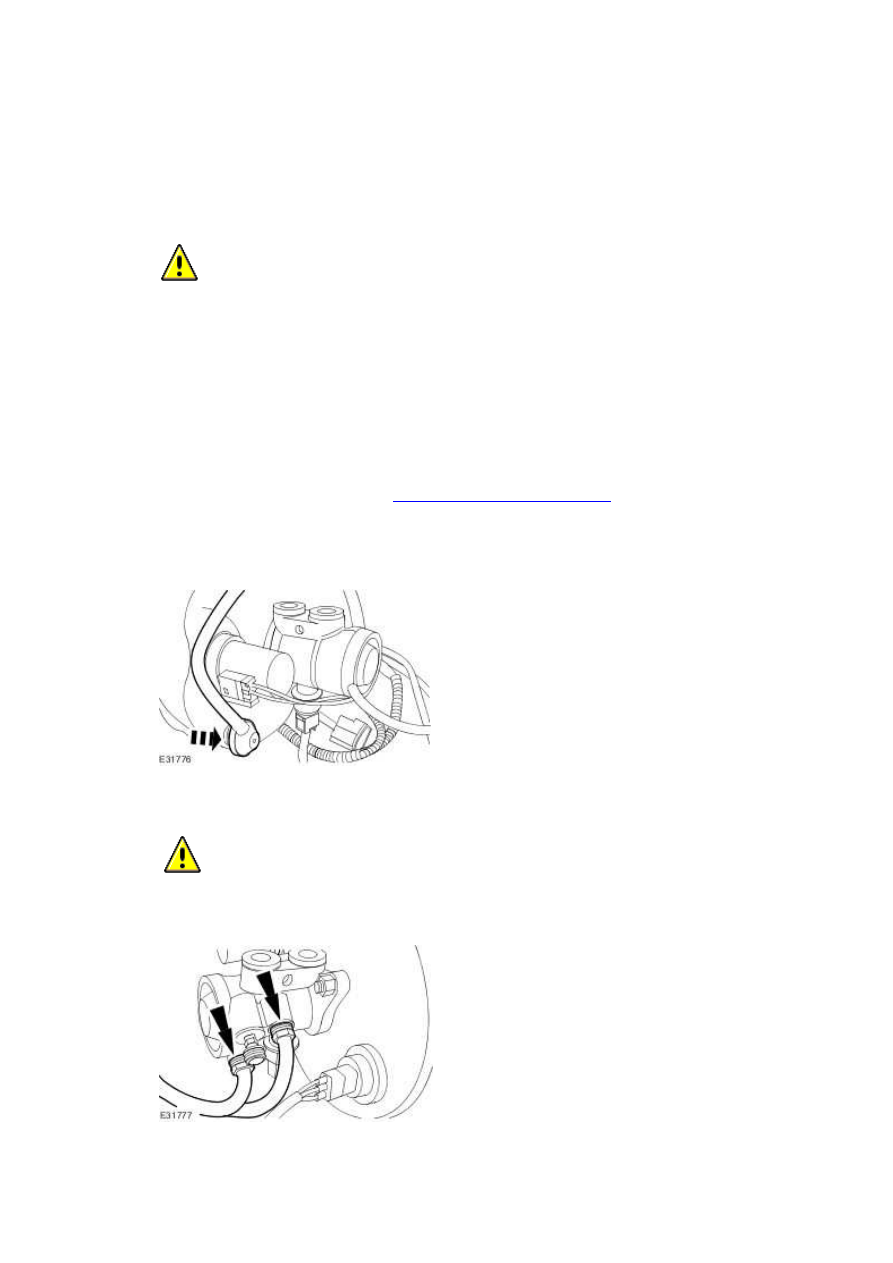

2 . Remove the brake booster/vacuum pipe.







3 .

  CAUTION: Cap the brake hose to prevent loss of fluid and dirt ingress.



Disconnect the master cylinder brake pipes.







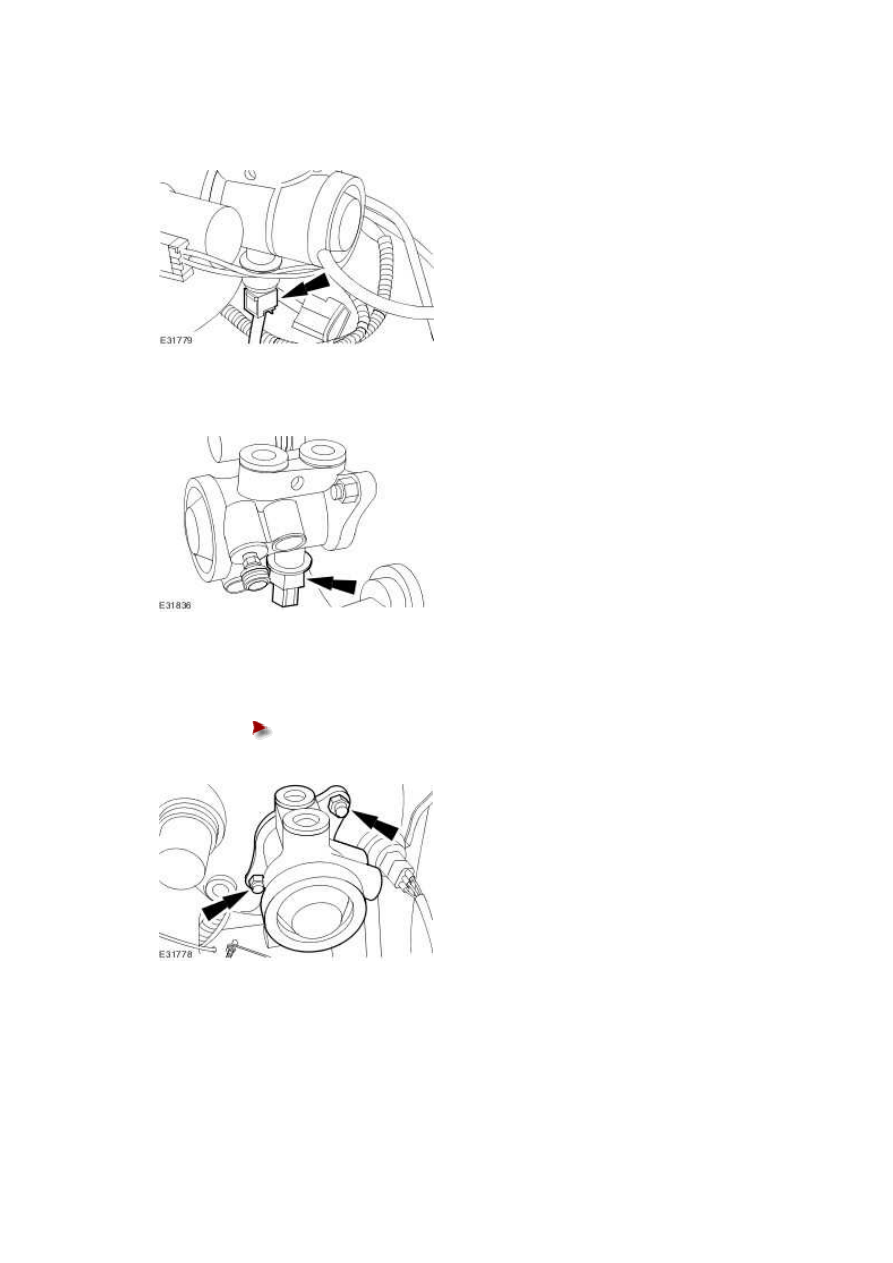

4 . Remove the dynamic stability control sensor electrical connector.







5 . Remove the dynamic stability control sensor.







6 . Remove the brake master cylinder.





Remove and discard the O-ring seal.











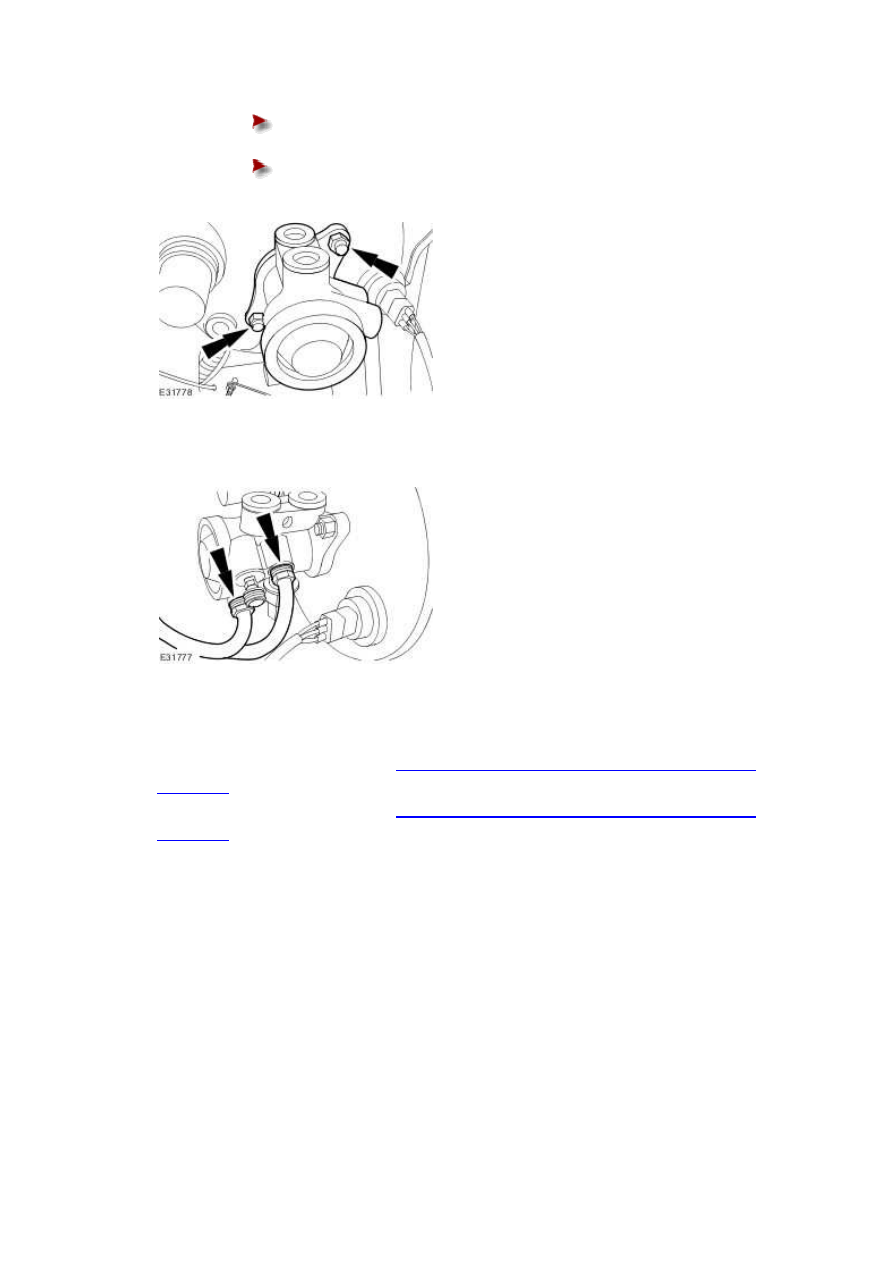

Installation



1 . To install, reverse the removal procedure.

www.





Install a new O-ring seal.







Tighten to 25 Nm.











2 . Tighten to 17 Nm.







3

.



After installation, bleed the brake system.

For additional information, refer to

Brake System Bleeding - VIN Range: G00442->G45703

(70.25.03)



For additional information, refer to

Brake System Bleeding - VIN Range: G45704->H99999

(70.25.03)













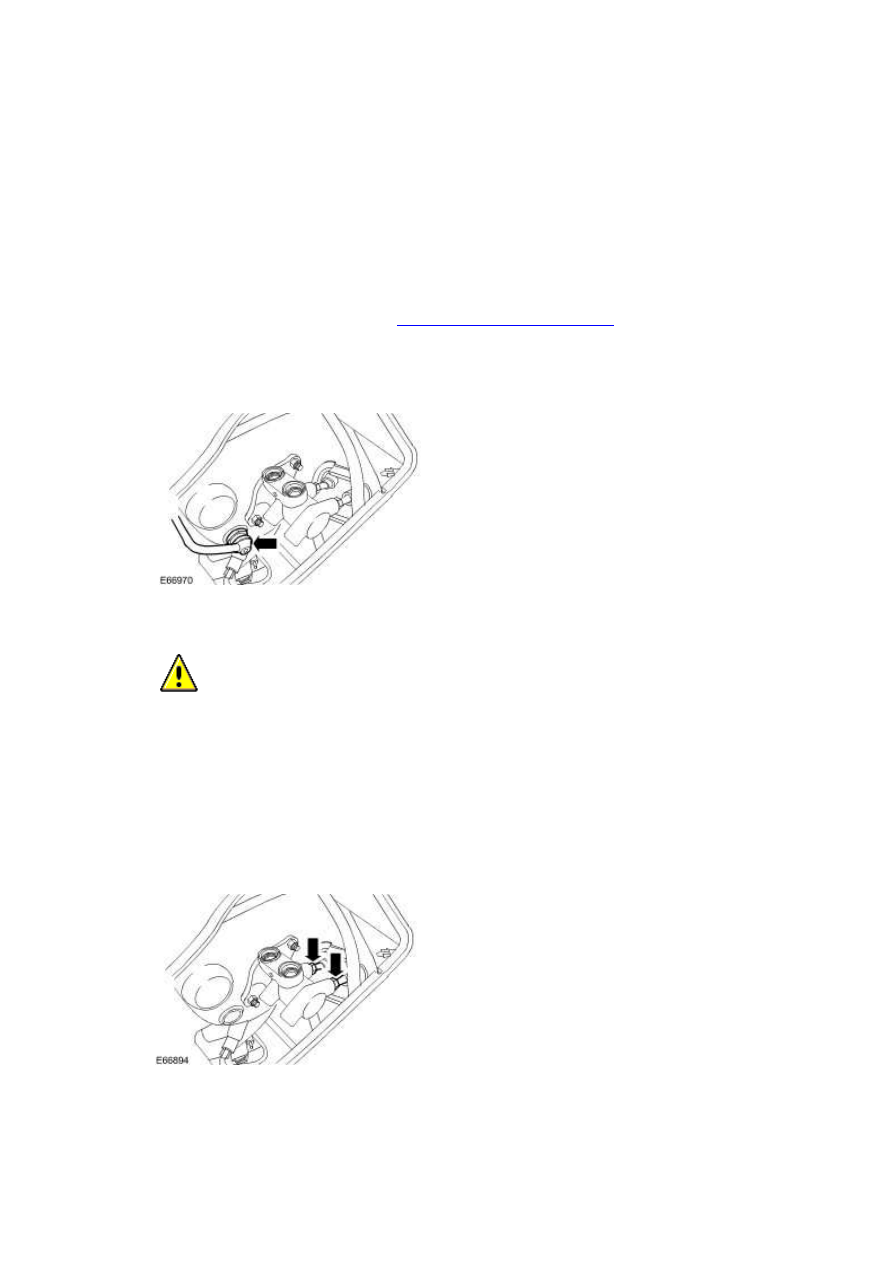

Brake Master Cylinder - 2.7L Diesel
(70.30.08)

Removal



1 . Remove the brake fluid reservoir.

For additional information, refer to

Brake Fluid Reservoir (70.30.16)







2 . Disconnect the brake booster vacuum pipe.







3

.



  CAUTION: If brake fluid comes into contact with the paintwork, the affected area

must be immediately washed down with cold water.





NOTE:





Cap the exposed ports to prevent dirt ingress and loss of fluid.



Disconnect the brake master cylinder brake pipes.
