17 . Remove the parking brake release actuator.







Installation



1 . NOTE:





Make sure the parking brake cable is correctly routed.

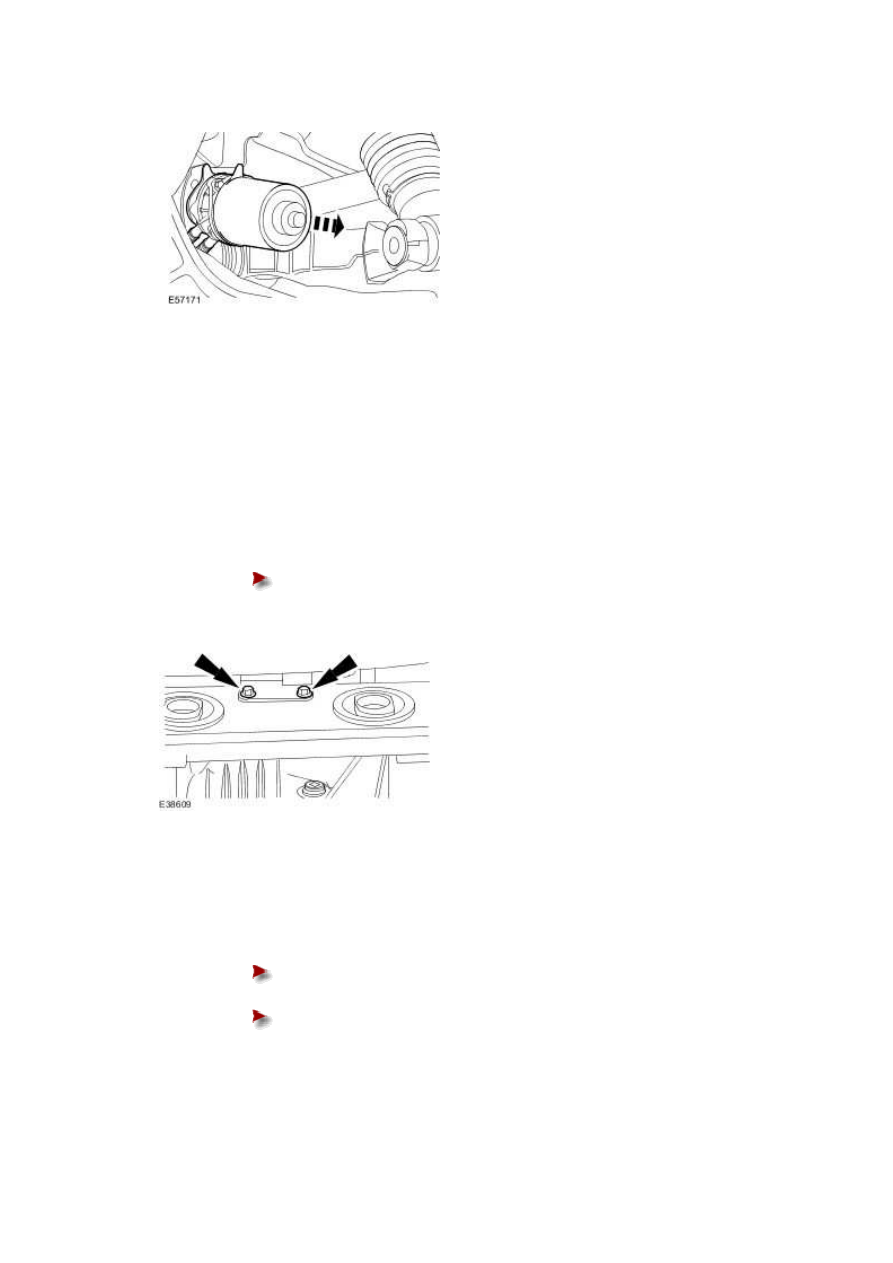

Install the parking brake release actuator.





Tighten to 20 Nm .

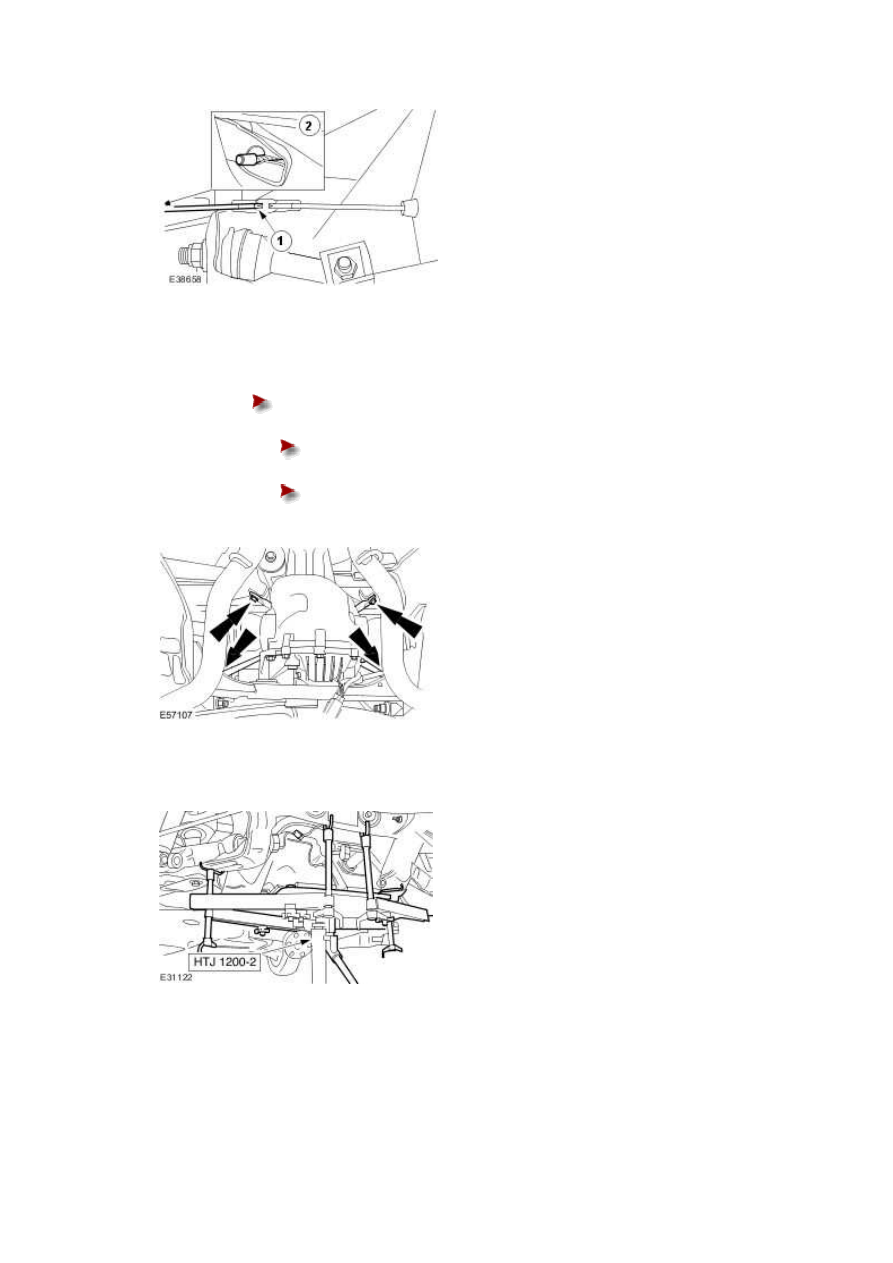

2 . Attach the parking brake release actuator cable.



1) For right-hand side connector bracket:







Reposition the retaining tang.







Detach the parking brake cable.





4) For left-hand side reaction bracket, detach the parking brake cable.











3 . Reposition the cross brace.





Install new cross brace retaining bolts.







Tighten rear M8 to 35 Nm.







Tighten front M10 to 70 Nm.











4 . Raise special tool and align subframe.







5 . NOTE:





Left-hand shown, right-hand similar.

www.

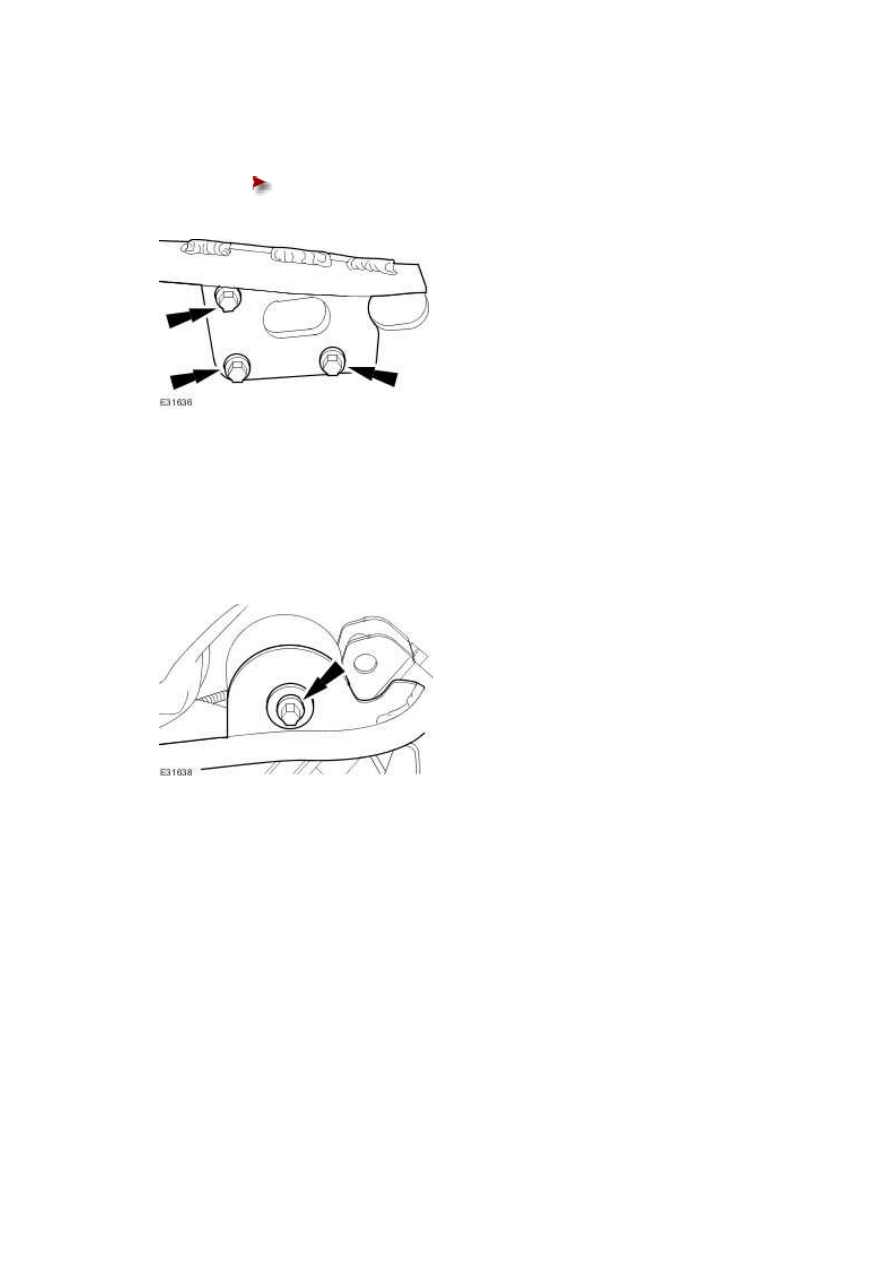

Install the noise, vibration and harshness brace.





Tighten to 47 Nm











6 . NOTE:





Left-hand shown, right-hand similar.



Install, but do not fully tighten the new rear subframe front retaining bolts.







7 . NOTE:





Left-hand shown, right-hand similar.

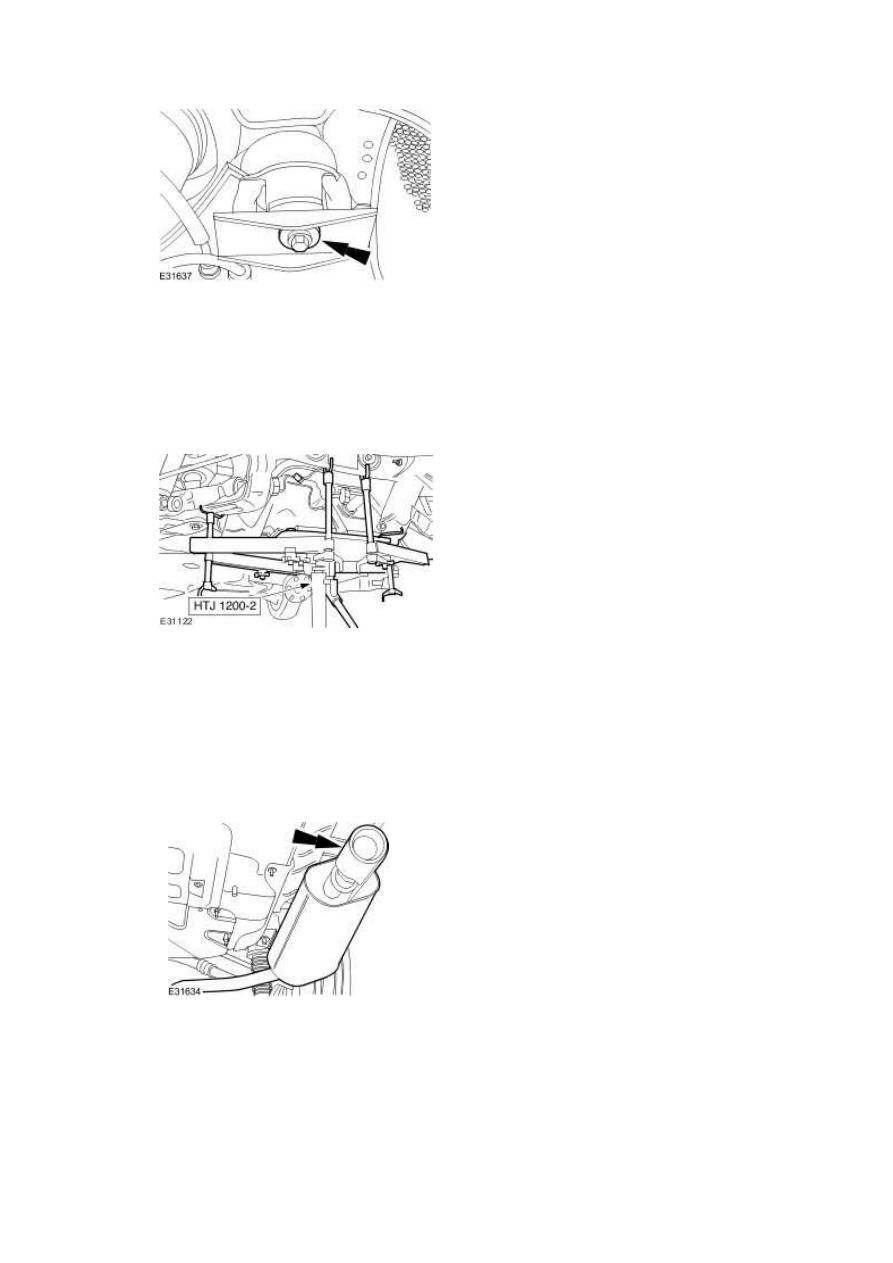

Install and fully tighten the new rear subframe retaining bolts.







8 . Tighten rear subframe retaining bolts to 125 Nm.





9 . Remove the special tool supporting the rear subframe.







10 . NOTE:





Right-hand shown, left-hand similar.



Attach the muffler and tailpipe to the hanger insulator.







11 . Attach the fuel tank filler pipe.
