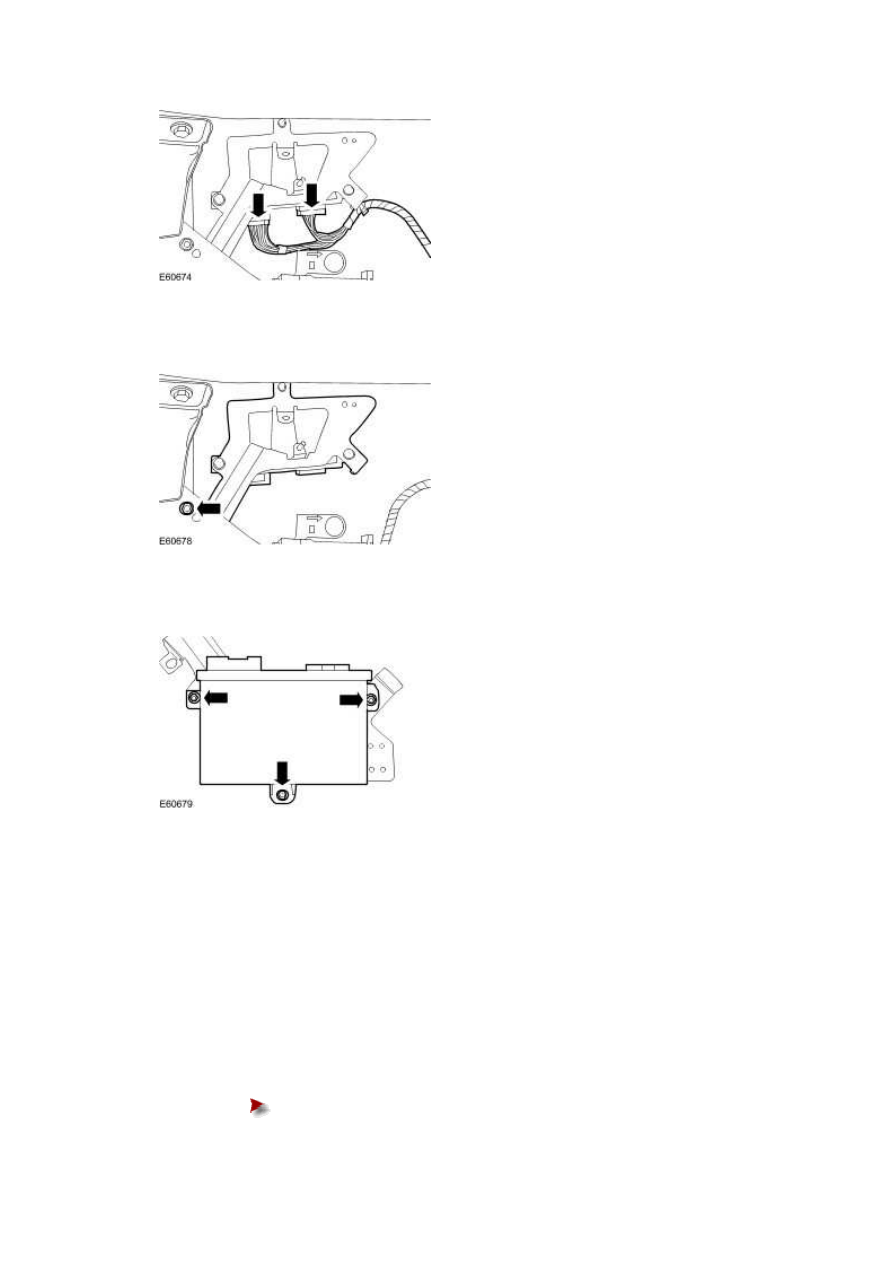

5 . Detach the parking brake module.







6 . Remove the parking brake module.







Installation



1

.



NOTE:





If a new parking brake module is installed it must be configured using the Jaguar

approved diagnostic system.

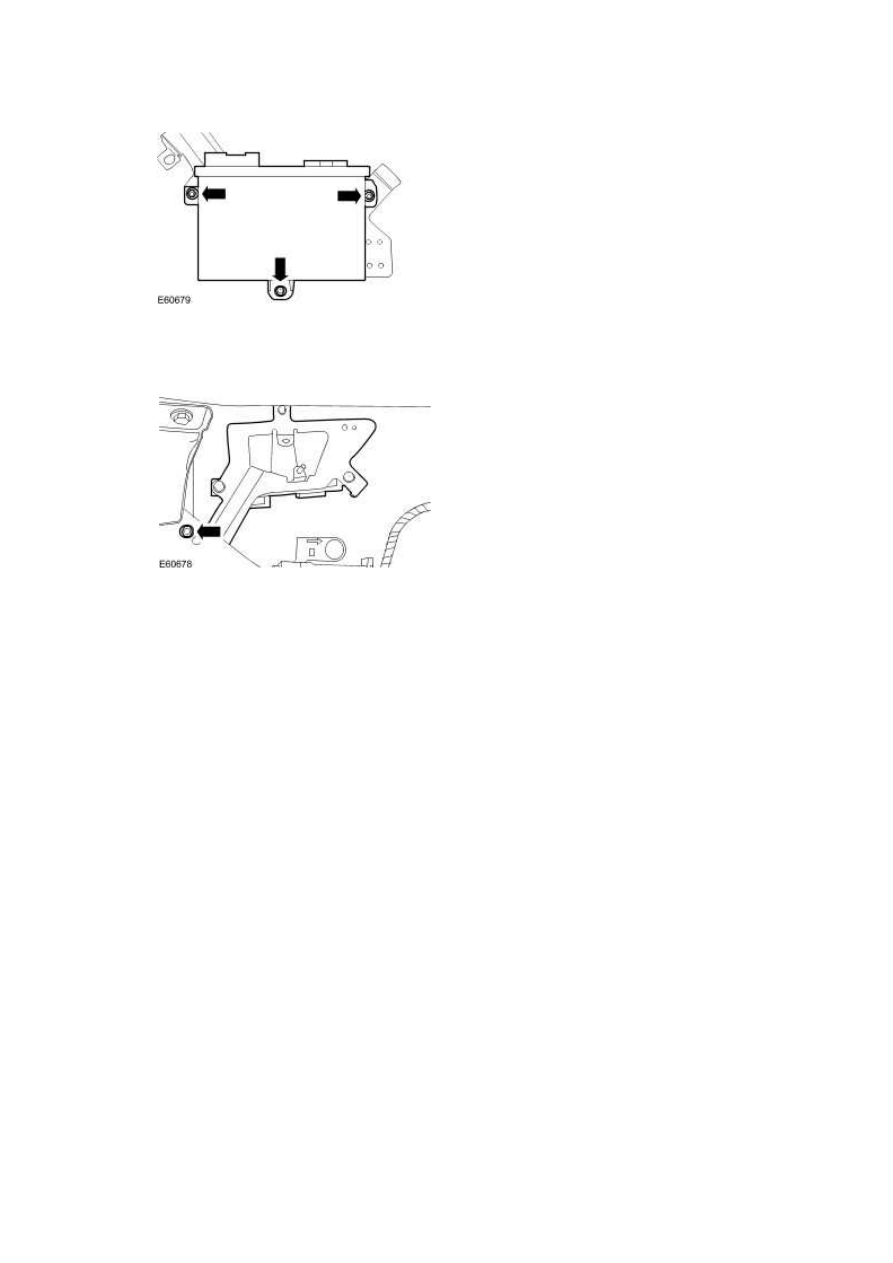

To install, reverse the removal procedure.





Tighten to 4 Nm.











2 . Tighten to 10 Nm.









www.

Parking Brake Pads - Vehicles With: High
Performance Brakes (70.40.04)

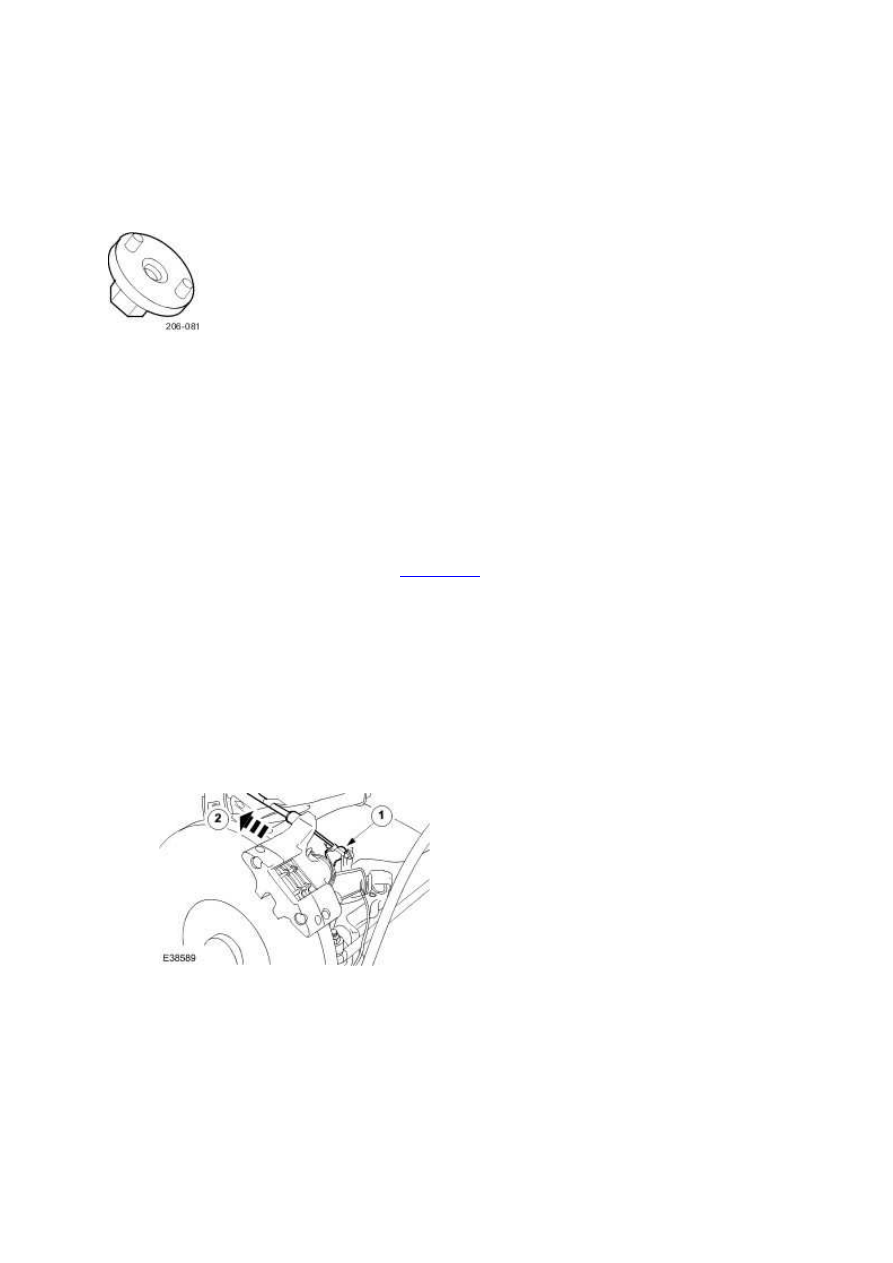

Special Service Tools





Brake caliper piston retractor.

206-081

Removal



1 . Carry out the parking brake cable tension release.

For additional information, refer to







2 . Remove both rear wheels and tires.

<<204-04>>







3 . Detach the parking brake cable.



1) Reposition the parking brake caliper lever.





2) Detach the parking brake cable.

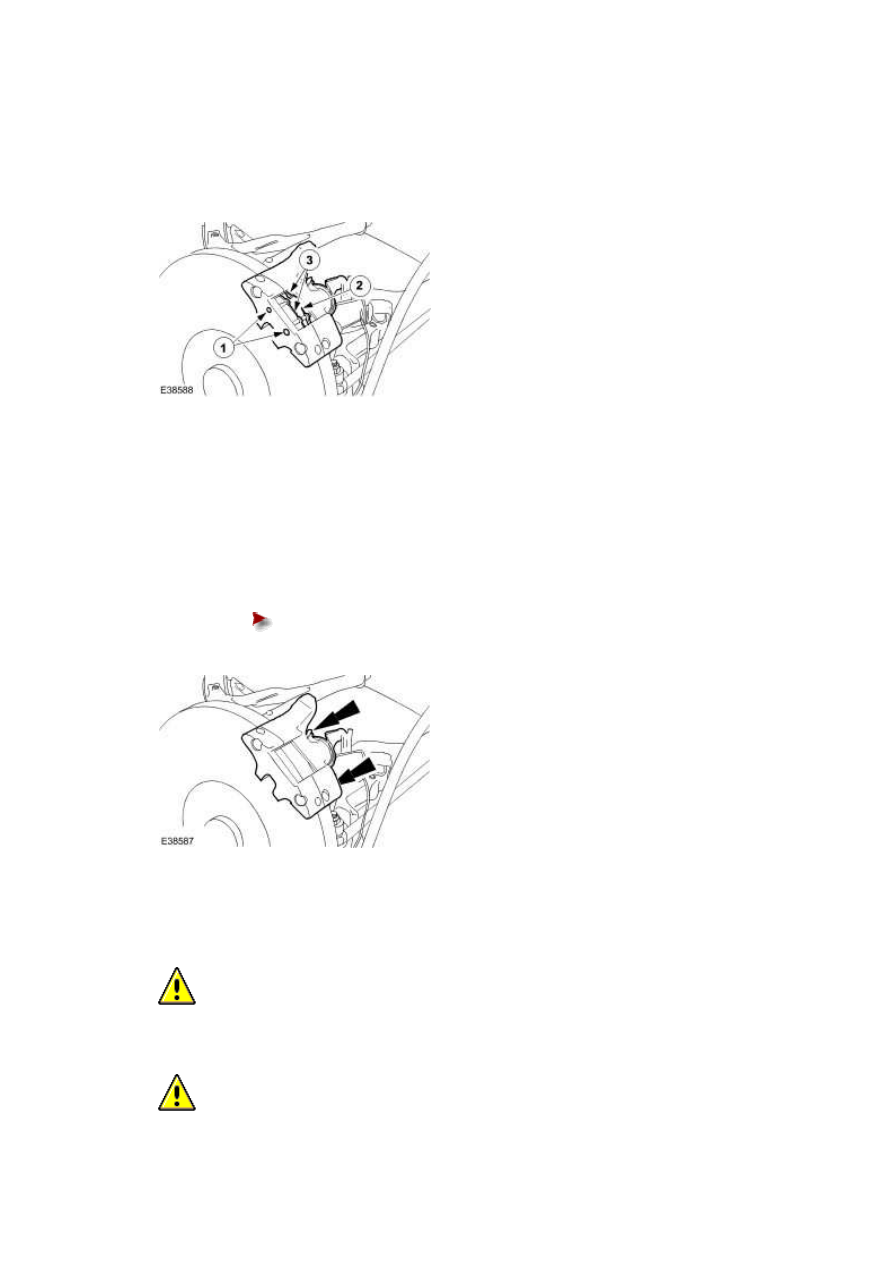

4 . Remove the parking brake pads.



1) Remove the parking brake pad retaining pins.





2) Remove the parking brake pad anti-rattle spring plate.





3) Remove the parking brake pads.











5 . NOTE:





Note using special tool 206-081 retract the parking brake caliper piston.



Remove the parking brake caliper.





Remove and discard the parking brake caliper retaining bolts.











Installation



1

.



  CAUTION: Make sure the brake disc faces are clean before installation.





  CAUTION: Brake pads must always be replaced in axle sets.
