Jaguar XJ (X350). Manual - part 221

•



Is the resistance greater than 100 Kohms?

-> Yes

INSTALL a new parking brake switch.

Parking Brake Switch (70.35.46)





-> No

REPAIR the short circuit. For additional information, refer to the wiring diagrams.





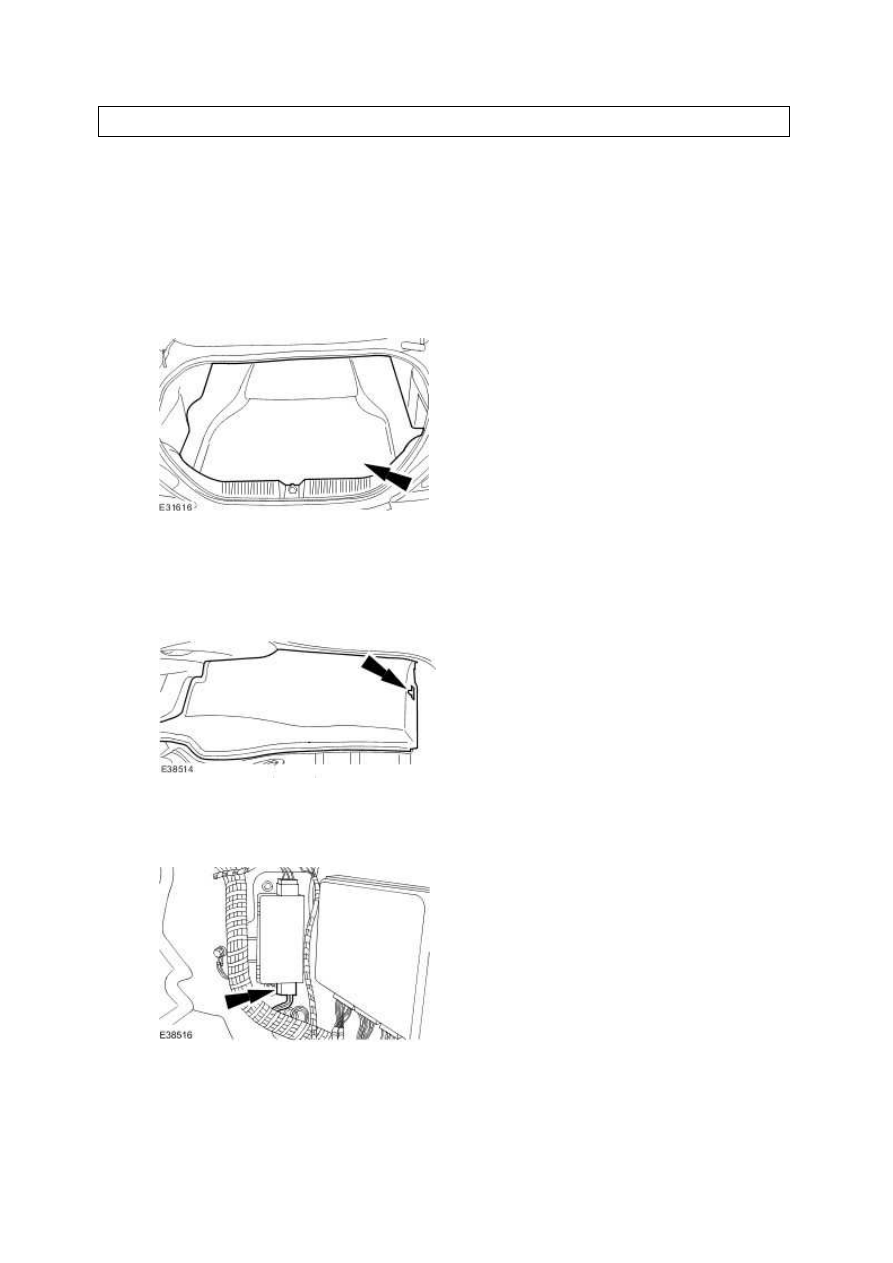

Removal and installation





arking Brake Module - VIN Range:
G00442->G45703 (70.35.47)

Removal



1 . Remove the luggage compartment floor covering.







2 . Remove the luggage compartment side trim panel.







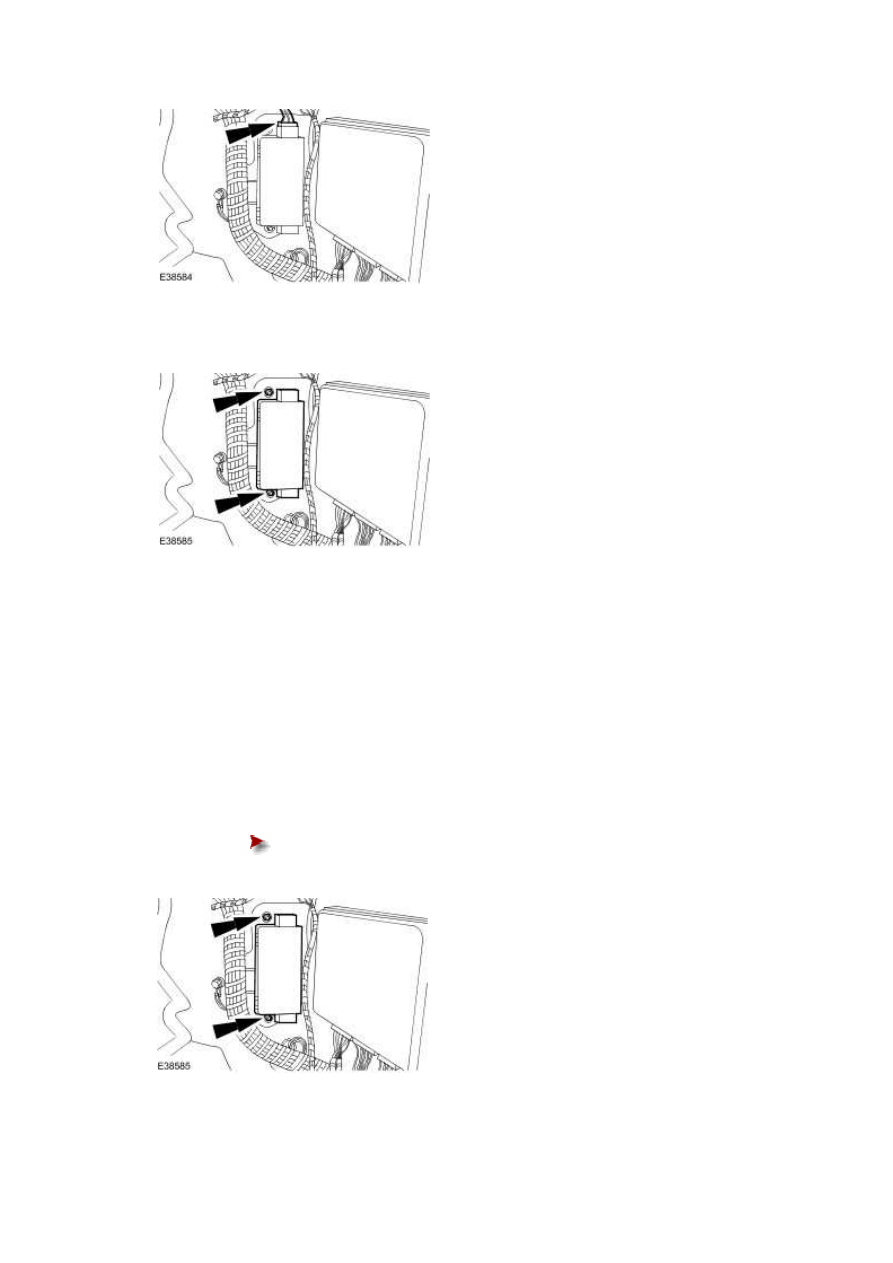

3 . Disconnect the parking brake module electrical connector.







4 . Disconnect the parking brake module electrical connector.

www.







5 . Remove the parking brake module.







Installation



1

.



NOTE:





If a new parking brake module is installed it must be configured using the Jaguar

approved diagnostic system.





To install, reverse the removal procedure.





Tighten to 4 Nm.









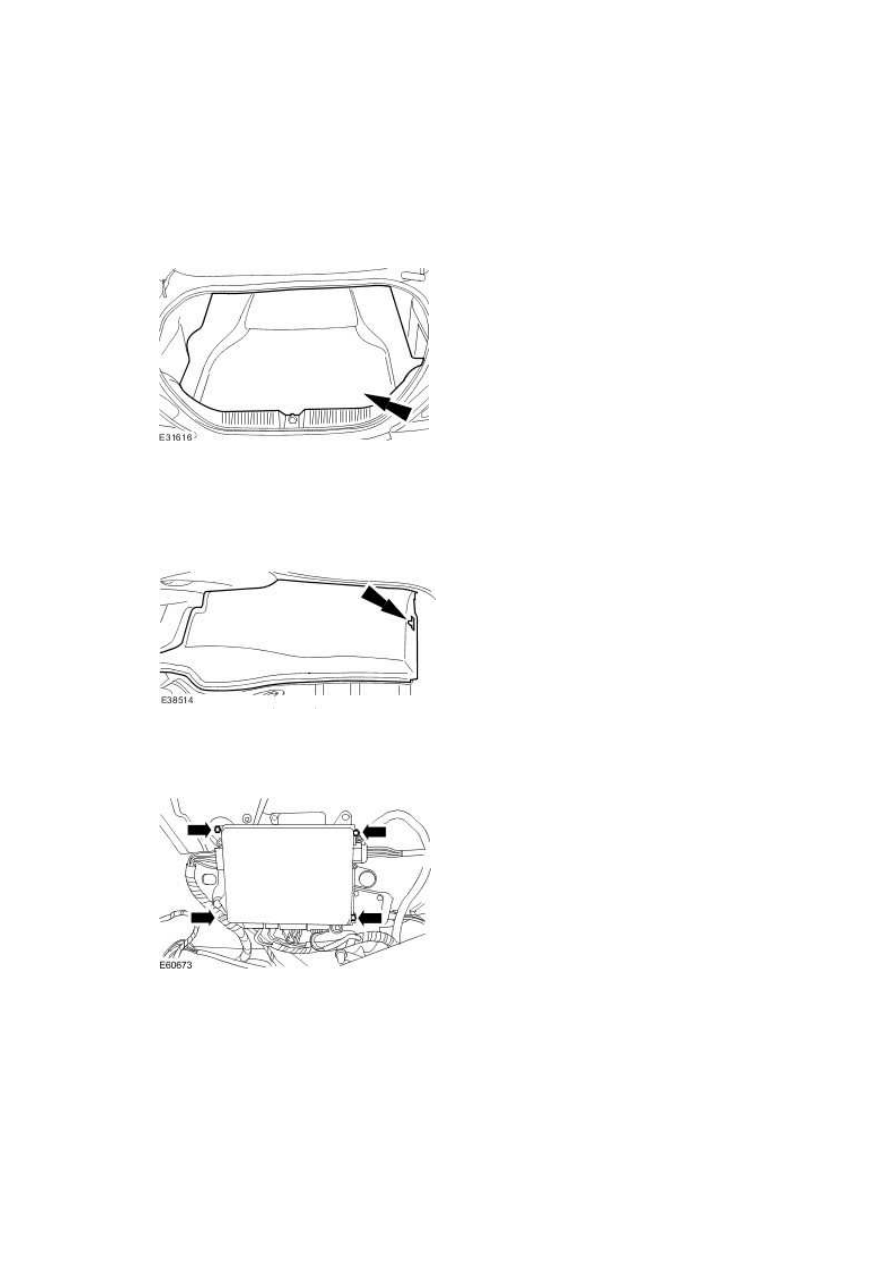

Parking Brake Module - VIN Range:
G45704->G99999 (70.35.47)

Removal



1 . Remove the luggage compartment floor covering.







2 . Remove the luggage compartment side trim panel.







3 . Detach the rear electronic module (REM).







4 . Disconnect the parking brake module electrical connectors.

www.
