Jaguar XJ (X350). Manual - part 215

Electric parking brake hall effect - signal - Pin 12  Positive terminal



•



Is the resistance greater than 100 Kohms?

-> Yes

INSTALL a new EPB actuator.

Parking Brake Release Actuator - VIN Range: G03446->H99999 (70.35.45)





-> No

REPAIR the short circuit. For additional information, refer to the wiring diagrams.

G531320t76 : CHECK IF THE SHORT CIRCUIT IS IN THE HARNESS OR THE
ACTUATOR

1.



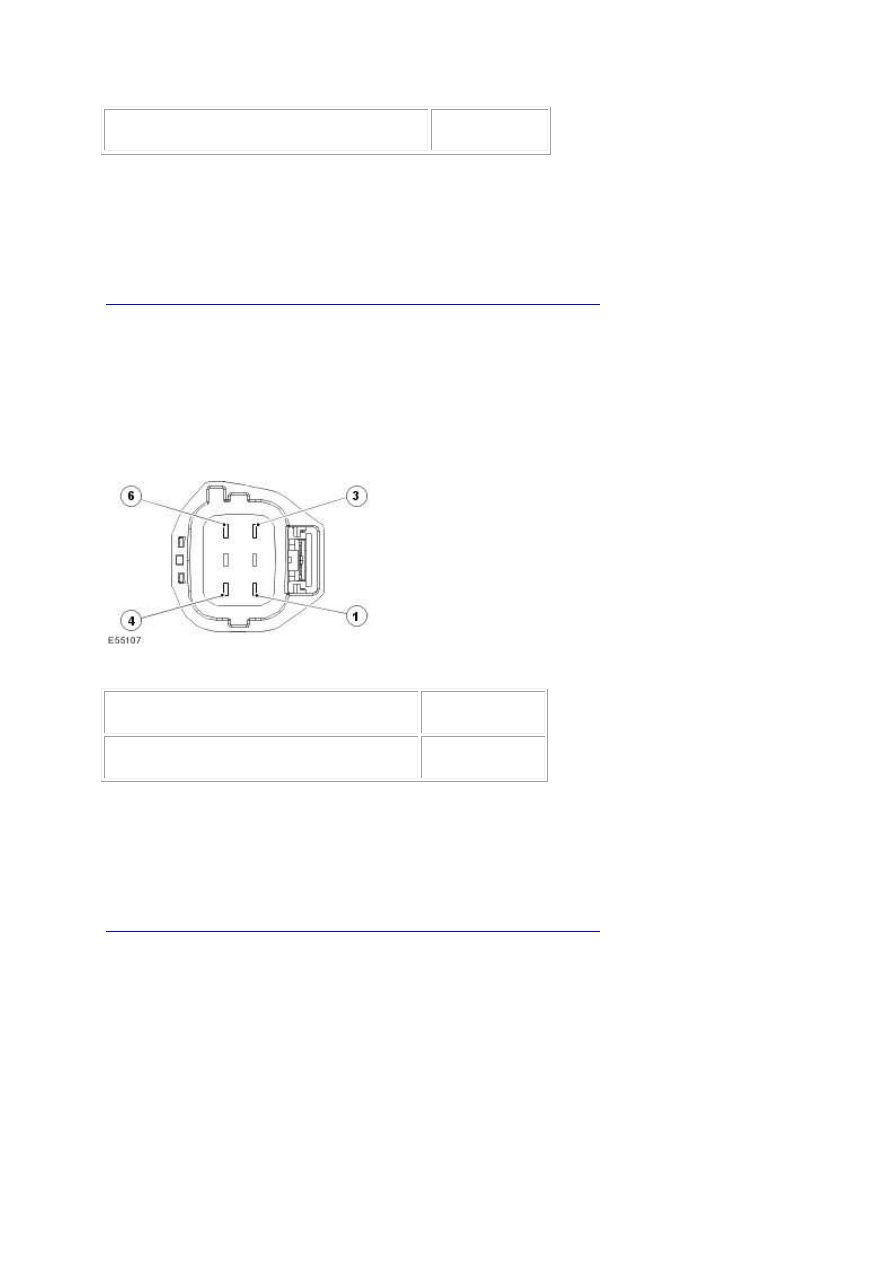

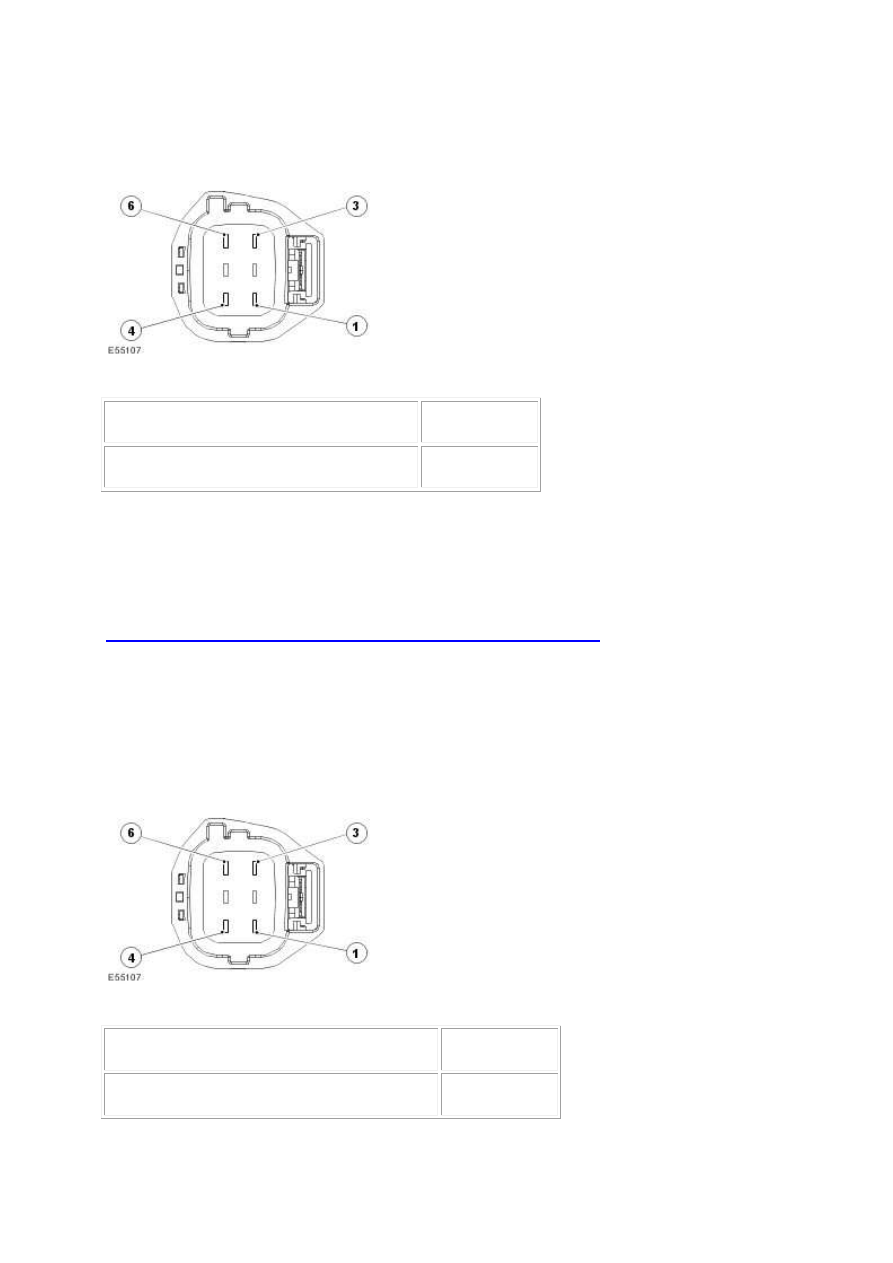

EPB actuator connector disconnected. 2. Measure the resistance between:

CR32 connector, harness side



Vehicle battery



Electric parking brake actuator - signal - Pin 10  Negative terminal



•



Is the resistance greater than 100 Kohms?

-> Yes

INSTALL a new EPB actuator.

Parking Brake Release Actuator - VIN Range: G03446->H99999 (70.35.45)





-> No

REPAIR the short circuit. For additional information, refer to the wiring diagrams.

G531320t77 : CHECK IF THE SHORT CIRCUIT IS IN THE HARNESS OR THE
ACTUATOR

1.



EPB actuator connector disconnected. 2. Measure the resistance between:

CR32 connector, harness side



Vehicle battery



Electric parking brake actuator - signal - Pin 10  Positive terminal



•



Is the resistance greater than 100 Kohms?

-> Yes

INSTALL a new EPB actuator.

Parking Brake Release Actuator - VIN Range: G03446->H99999 (70.35.45)





-> No

REPAIR the short circuit. For additional information, refer to the wiring diagrams.

G531320t78 : CHECK IF THE SHORT CIRCUIT IS IN THE HARNESS OR THE
ACTUATOR

1.



EPB actuator connector disconnected. 2. Measure the resistance between:

CR50 connector, harness side



Vehicle battery



Electric parking brake hall effect - ground - Pin 13  Positive terminal



www.

•



Is the resistance greater than 100 Kohms?

-> Yes

INSTALL a new EPB actuator.

Parking Brake Release Actuator - VIN Range: G03446->H99999 (70.35.45)





-> No

REPAIR the short circuit. For additional information, refer to the wiring diagrams.

PINPOINT TEST  G531320p18 :
SECONDARY RELEASE HARNESS
SHORT CIRCUIT TO BATTERY OR
OPEN CIRCUIT

G531320t79 : CHECK THE PRIMARY APPLY SIGNAL CIRCUIT FOR SHORT
CIRCUIT TO POWER

1. Key off. 2.



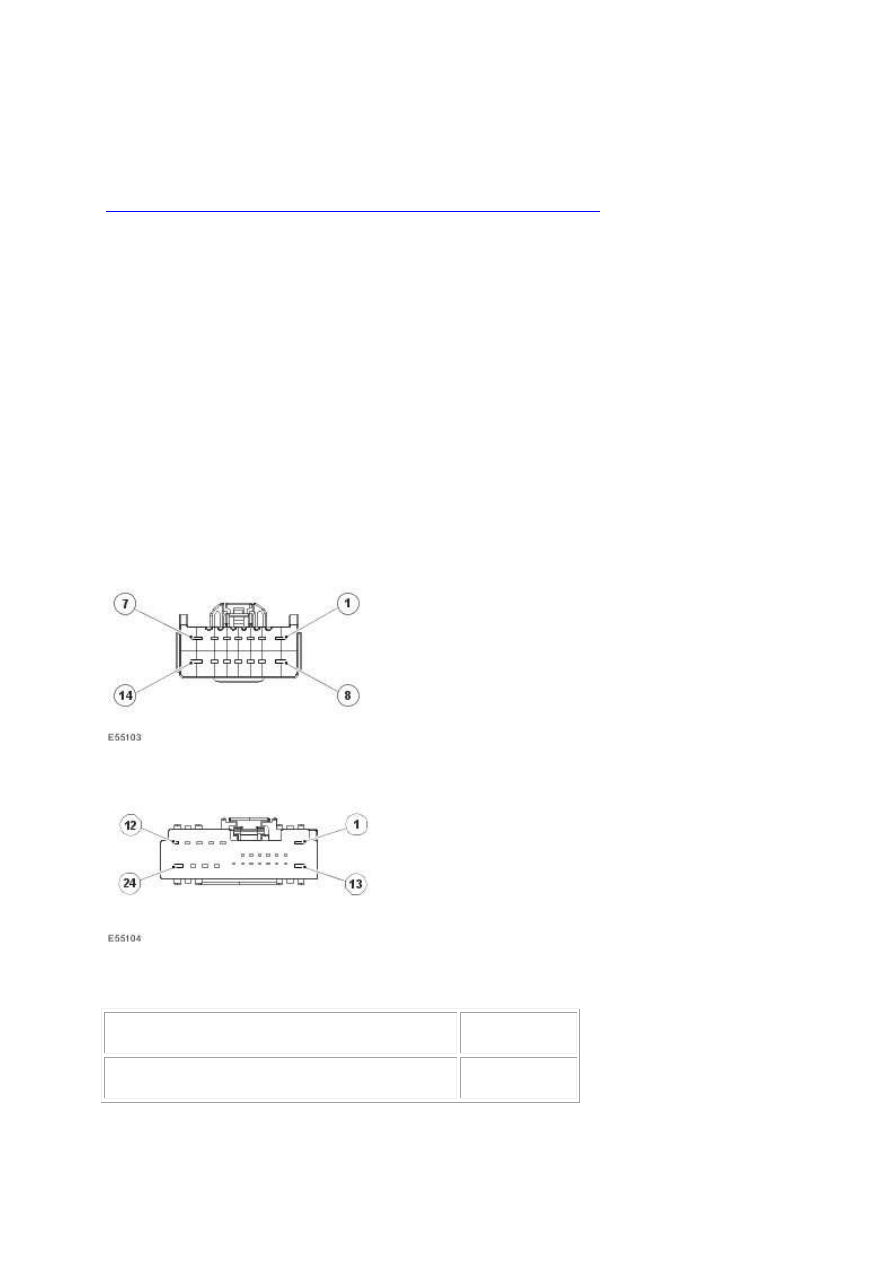

Electric parking brake module connector 1 (CR50) disconnected. 3.



Electric parking brake module connector 2 (CR32) disconnected. 4. Key on, engine off. 5. Measure the

resistance between:

CR50 connector, harness side



Vehicle battery



Electric parking brake switch apply 1 - signal - Pin 10  Positive terminal



•



Is the resistance greater than 100 Kohms?

-> Yes

GO to Pinpoint Test

G531320t80

.





-> No

GO to Pinpoint Test

G531320t86

.



G531320t80 : CHECK THE PRIMARY RELEASE SIGNAL CIRCUIT FOR SHORT
CIRCUIT TO POWER

1. Measure the resistance between:

CR50 connector, harness side



Vehicle battery



Electric parking brake switch release 1 - signal - Pin 11  Positive terminal



•



Is the resistance greater than 100 Kohms?

-> Yes

GO to Pinpoint Test

G531320t81

.





-> No

GO to Pinpoint Test

G531320t87

.



G531320t81 : CHECK THE SECONDARY APPLY SIGNAL CIRCUIT FOR SHORT
CIRCUIT TO POWER

1. Measure the resistance between:

CR32 connector, harness side



Vehicle battery



Electric parking brake switch apply 2 - signal - Pin 02  Positive terminal



•



Is the resistance greater than 100 Kohms?

-> Yes

GO to Pinpoint Test

G531320t82

.
